无功功率与有功功率

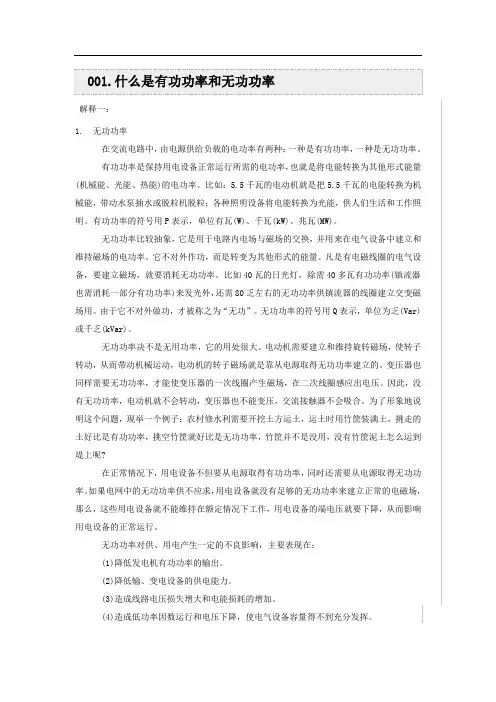

在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。

有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。

有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。

无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。

它不对外作功，而是转变为其他形式的能量。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。

由于它不对外做功，才被称之为“无功”。

无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。

无功功率决不是无用功率，它的用处很大。

电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。

变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。

因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。

为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢?在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。

如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。

无功功率对供、用电产生一定的不良影响，主要表现在：(1)降低发电机有功功率的输出。

(2)降低输、变电设备的供电能力。

(3)造成线路电压损失增大和电能损耗的增加。

(4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。

从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。

这就是电网需要装设无功补偿装置的道理。

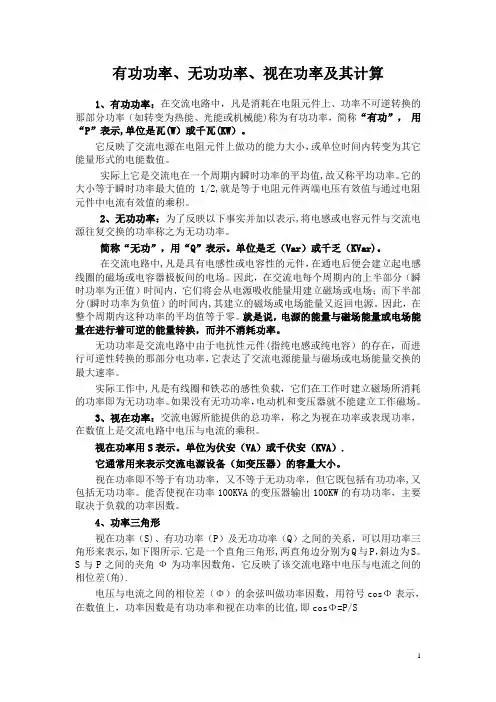

设负荷视在功率为S，有功功率为P，无功功率为Q，电压有效值为，电流有效值为I，则功率三角形如图1-3。

图中：P=S·cosj= IcosjQ= S·sinj= IsinjS= I有功功率常用单位为瓦或千瓦，无功功率为乏或千乏，视在功率为伏安或千伏安，相位角j为有功功率与视在功率的夹角，称为力率角或功率因数角，cosj表示有功功率P和视在功率S的比值，称为力率或功率因数。

图1-3 功率三角形在感性电路中，电流落后于电压，j>0，Q为正值，而在容性电路中，电流超前于电压，j<0，Q为负值。

交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都在小系统中，通过恰当的无功补偿方法还可以调整三相不平衡电流。

按照wangs定理：在相与相之间跨接的电感或者电容可以在相间转移有功电流。

因此，对于三相电流不平衡的系统，只要恰当地在各相与相之间以及各相与零线之间接入不同容量的电容器，不但可以将各相的功率因数均补偿至1，而且可以使各相的有功电流达到平衡状态。

无功补偿原理：无功补偿的基本原理：电网输出的功率包括两部分;一是有功功率：直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;二是无功功率：不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流滞后于电压90度.而电流在电容元件中作功时,电流超前电压90度.在同一电路中,电感电流与电容电流方向相反,互差180度.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小, 无功补偿的具体实现方式：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

无功补偿的意义：⑴补偿无功功率，可以增加电网中有功功率的比例常数。

⑵减少发、供电设备的设计容量，减少投资，例如当功率因数cosΦ=0.8增加到cosΦ=0.95时，装1Kvar电容器可节省设备容量0.52KW；反之，增加0.52KW对原有设备而言，相当于增大了发、供电设备容量。

因此，对新建、改建工程，应充分考虑无功补偿，便可以减少设计容量，从而减少投资。

⑶降低线损，由公式ΔΡ%=（1-cosΦ/cosΦ）×100%得出其中cosΦ为补偿后的功率因数，cosΦ为补偿前的功率因数则：cosΦ>cosΦ，所以提高功率因数后，线损率也下降了，减少设计容量、减少投资，增加电网中有功功率的输送比例，以及降低线损都直接决定和影响着供电企业的经济效益。

所以，功率因数是考核经济效益的重要指标，规划、实施无功补偿势在必行。

电网中常用的无功补偿方式包括：①集中补偿：在高低压配电线路中安装并联电容器组；②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；③单台电动机就地补偿：在单台电动机处安装并联电容器等。

加装无功补偿设备，不仅可使功率消耗小，功率因数提高，还可以充分挖掘设备输送功率的潜力。

确定无功补偿容量时，应注意以下两点：①在轻负荷时要避免过补偿，倒送无功造成功率损耗增加，也是不经济的。

②功率因数越高，每千伏补偿容量减少损耗的作用将变小，通常情况下，将功率因数提高到0.95就是合理补偿就三种补偿方式而言，无功就地补偿克服了集中补偿和分组补偿的缺点，是一种较为完善的补偿方式：⑴因电容器与电动机直接并联，同时投入或停用，可使无功不倒流，保证用户功率因数始终处于滞后状态，既有利于用户，也有利于电网。

⑵有利于降低电动机起动电流，减少接触器的火花，提高控制电器工作的可靠性，延长电动机与控制设备的使用寿命。

无功就地补偿容量可以根据以下经验公式确定：Q≤UΙ0式中：Q---无功补偿容量（kvar）；U---电动机的额定电压（V）；Ι0---电动机空载电流（A）；但是无功就地补偿也有其缺点：⑴不能全面取代高压集中补偿和低压分组补偿；众所周之，无功补偿按其安装位置和接线方法可分为：高压集中补偿、低压分组补偿和低压就地补偿。

其中就地补偿区域最大，效果也好。

但它总的电容器安装容量比其它两种方式要大，电容器利用率也低。

高压集中补偿和低压分组补偿的电容器容量相对较小，利用率也高，且能补偿变压器自身的无功损耗。

为此，这三种补偿方式各有应用范围，应结合实际确定使用场合，各司其职。

投切方式分类：1. 延时投切方式延时投切方式即俗称的"静态"补偿方式。

延时投切的目的在于防止过于频繁的动作使电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。

延时投切方式用于控制电容器投切的器件可以是投切电容器专用接触器、复合开关或者同步开关。

投切电容器专用接触器有一组辅助接点串联电阻后与主接点并联。

在投入过程中辅助接点先闭合，与辅助接点串联的电阻使电容器预充电，然后主接点再闭合，于是就限制了电容器投入时的涌流。

复合开关就是将晶闸管与继电器接点并联使用，由晶闸管实现电压过零投入与电流过零切除，由继电器接点来通过连续电流，这样就避免了晶闸管的导通损耗问题，也避免了电容器投入时的涌流。

但是复合开关既使用晶闸管又使用继电器，于是结构就变得比较复杂，成本也比较高，并且由于晶闸管对过流、过压及对dv/dt的敏感性也比较容易损坏。

在实际应用中，复合开关故障多半是由晶闸管损坏所引起的同步开关是近年来最新发展的技术，顾名思义，就是使机械开关的接点准确地在需要的时刻闭合或断开。

对于控制电容器的同步开关，就是要在接点两端电压为零的时刻闭合，从而实现电容器的无涌流投入，在电流为零的时刻断开，从而实现开关接点的无电弧分断。

由于同步开关省略了晶闸管，因此不仅成本降低，而且可靠性提高。

同步开关是传统机械开关与现代电子技术完美结合的产物，使机械开关在具有独特技术性能的同时，其高可靠性以及低损耗的特点得以充分显示出来。

当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过补偿状态，这时电网的电流超前于电压的一个角度，功率因数超前或滞后是指电流与电压的相位关系。

通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。

下面就功率因数型举例说明。

当这个物理量满足要求时，如cosΦ超前且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。

当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。

当检测到超前信号如cosΦ<0.98,即呈容性载荷时，那么控制器就逐一切除电容器组。

要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。

如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为50分钟，切除也这样。

在这段时间内无功损失补只能是逐步到位。

如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。

当控制器监测到cosΦ〈0.95，迅速将电容器组逐一投入，而在投入期间，此时电网可能已是容性负载即过补偿了，控制器则控制电容器组逐一切除，周而复始，形成震荡，导致系统崩溃。

是否能形成振荡与负载的性质有密切关系，所以说这个参数需要根据现场情况整定，要在保证系统安全的情况下，再考虑补偿效果。

无功补偿的投切器件1.1，交流接触器控制投入型补偿装置。

由于电容器是电压不能瞬变的器件，因此电容器投入时会形成很大的涌流，涌流最大时可能超过100倍电容器额定电流。

涌流会对电网产生不利的干扰，也会降低电容器的使用寿命。

为了降低涌流，现在大部分补偿装置使用电容器投切专用接触器，这种接触器有1组串联限流电阻与主触头并联的辅助触头，在接触器吸合的过程中，辅助触头首先接通，使电容器通过限流电阻接入电路进行预充电，然后主触头接通将电容器正常接入电路，通过这种方式可以将涌流限制在电容器额定电流的20倍以下。
