51单片机精简开发板介绍
top51 单片机开发板 说明书

T O P51单片机开发板使用说明书VER1.0 09-6-20TOP51单片机综合实验系统主要特点:▲ 1、 业界第一款全面支持STC最新1T单片机的开发板。
STC公司在09年推出了革命性的51单片机---1T单片机,执行一条指令仅需要1个时钟周期,比传统51单片机快8--12倍。
1T单片机不仅速度超快,而且其内部集成了A/D、SPI 、PWM、PCA等原本只有PIC、AVR单片机才有的高级模块,这意味着以前无法用51做的项目,现在也可以用51来做了;而且更让人欣喜的是,它在与传统51单片机如89C51、89C52保持100%兼容的同时,价格更低。
STC公司将逐步停止89C51、89C52的生产和销售,强烈建议大家立刻学习更先进的1T单片机!一步到位、避免二次学习!(支持89C51、89C52,但不推荐大家使用)▲ 2、 26合1。
TOP51开发板是目前集成模块数最多的开发板之一,集成有26个模块,模块多,意外着学习内容多,花同样的钱,你将学到更多的知识。
另外,TOP51开发板集成了许多最新外围模块,如TF卡(微型SD卡)、PS/2电脑键盘、AD、DA、点阵管、光电转速仪等、支持TFT真彩屏显示,让你的学习与时代同步!▲ 3、 全电控设计、傻瓜化操作。
板上没有一个跳线和拨码开关,使用中,你无需要进行繁杂的跳线和拨码开关设置,非常适合初学者使用,同时我们配套推出TOP51函数集,让C语言编程象BASIC一样简单!▲ 4、 真正实现“一线打天下”。
大部分其他开发板在使用的时候,需要外接许多根电缆,如串口线、USB线、USB转串口线、甚至还有笨重的并口线、外接电源线,这么多线,连接和携带都很不方便; TOP51开发板只需要一根USB 线(注意是轻巧的USB线、不是USB转串口线),就实现了USB供电、USB烧写、USB仿真、串口通信4项功能,使用非常方便、特别是笔记本电脑用户无需要另付钱配置USB转串口线,更显方便和实惠。
51单片机开发板

课程名称电路CAD作业项目51单片机开发板作业日期2016-5-12成绩班级14物联网工程XX李延晖学号9 上课地点启智楼4122一.开发板电路原理图图1 开发板电路原理图二.电路模块划分及功能简介1.单片机最小系统模块图1-1单片机最小系统模块图简单功能介绍:单片机最小系统,也叫做单片机最小应用系统,是指用最少的原件组成单片机可以工作的系统。
单片机最小系统的三要素就是电源、晶振、复位电路。
型号名称:AT89S52主要使用方法:客房控制系统的最大特点是输入、输出开关量多,主控制器单片机已有的I/O口不能满足使用需求,需要进行扩展。
为降低成本,采用简单的TTL电路扩展I/O口,即单片机的P2.0、P2.1口地址信号作为译码器74LS139的输入信号,74LS139的输出信号作为总线驱动器74LS244的片选信号,74LS244的8个输出脚分别接单片机P0口的8位,通过片选74LS244单片机即可把74LS244输入脚上的数据读入,其I/O输入接口电路如图2所示。
IG01~IG08是一组弱电端子输入信号线,它们分别和8个弱电开关相连。
由于系统有24个开关输入量,因此,电路共用了3个74LS244,当片选信号CS1~CS3中有一个有效时,其对应74LS244上的数据就被读入到单片机中。
典型应用电路:图1-2 典型应用电路在本系统中的功能:作为控制核心原件进行数据的采集分析运算,协调各个管口及原件形成完整的控制系统。
图1-3 AT89S52的实物图图1-4 AT89S52的外形尺寸图图1-5 AT89S52元件符号图1-6 PCB电路符号2.A/D、D/A模块3.显示、指示模块(1)液晶显示模块:图3-1-1 液晶显示模块图简单功能介绍:液晶显示模块是即“Liquid Crystal Display Module”,简称“LCM”,是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件。
51单片机开发板使用手册

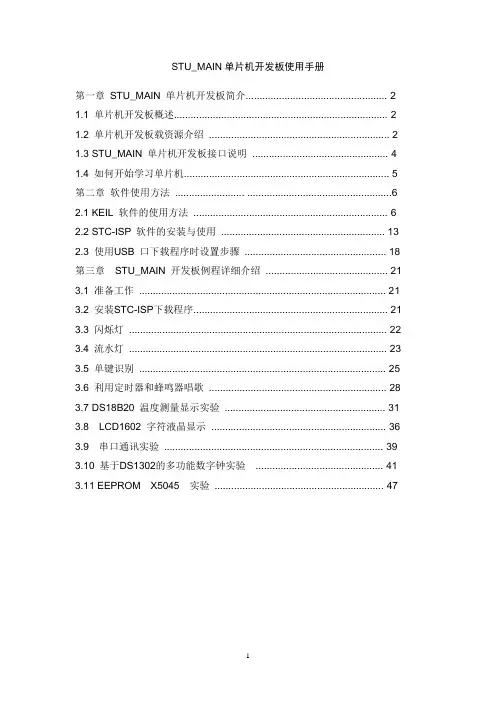

STU_MAIN单片机开发板使用手册第一章STU_MAIN 单片机开发板简介 (2)1.1 单片机开发板概述 (2)1.2 单片机开发板载资源介绍 (2)1.3 STU_MAIN 单片机开发板接口说明 (4)1.4 如何开始学习单片机 (5)第二章软件使用方法 ......................... . (6)2.1 KEIL 软件的使用方法 (6)2.2 STC-ISP 软件的安装与使用 (13)2.3 使用USB 口下载程序时设置步骤 (18)第三章STU_MAIN 开发板例程详细介绍 (21)3.1 准备工作 (21)3.2 安装STC-ISP下载程序 (21)3.3 闪烁灯 (22)3.4 流水灯 (23)3.5 单键识别 (25)3.6 利用定时器和蜂鸣器唱歌 (28)3.7 DS18B20 温度测量显示实验 (31)3.8 LCD1602 字符液晶显示 (36)3.9 串口通讯实验 (39)3.10 基于DS1302的多功能数字钟实验 (41)3.11 EEPROM X5045 实验 (47)第一章STU_MAIN 单片机开发板简介1.1 单片机开发板概述STU_MAIN 单片机开发板是经过精心设计开发出的多功能MCS-51 单片机开发平台。
该开发板集常用的单片机外围资源、串口调试下载接口于一身,可以让您在最短的时间内,全面的掌握单片机编程技术。
该开发板特别适合单片机初学者、电子及通信等专业的课程设计以及电子爱好者自学使用。
STU_MAIN 单片机开发板可作为单片机课程的配套设备,课程从最基本的预备知识开始讲起,非常详细的讲解KEIL 编译器的使用,包括软件仿真、测定时间、单步运行、全速运行、设置断点、调试、硬件仿真调试、变量观察等,整个过程全部用单片机的C 语言讲解,从C 语言的第一个主函数MAIN 讲起,一步步一条条讲解每一个语法、每条指令的意思,即使对单片机一巧不通,对C 语言一无所知,通过本课程的学习也可以让你轻松掌握MCS-51 单片机的C 语言编程。
51单片机学习板介绍

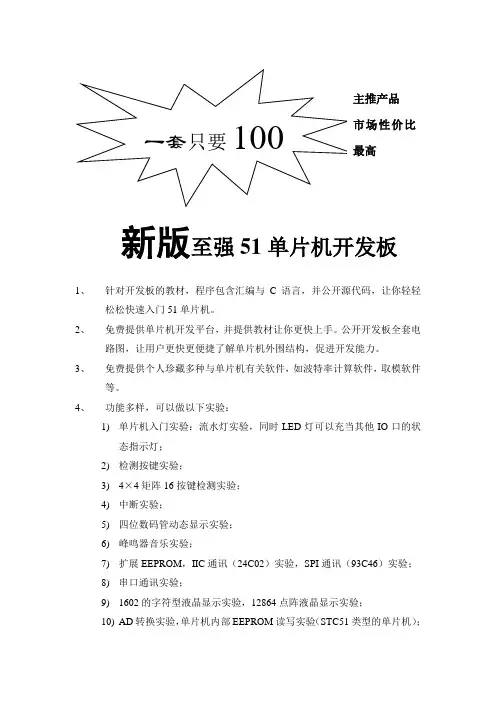

新版至强51单片机开发板
1、针对开发板的教材,程序包含汇编与C语言,并公开源代码,让你轻轻
松松快速入门51单片机。
2、免费提供单片机开发平台,并提供教材让你更快上手。
公开开发板全套电
路图,让用户更快更便捷了解单片机外围结构,促进开发能力。
3、免费提供个人珍藏多种与单片机有关软件,如波特率计算软件,取模软件
等。
4、功能多样,可以做以下实验:
1)单片机入门实验:流水灯实验,同时LED灯可以充当其他IO口的状
态指示灯;
2)检测按键实验;
3)4×4矩阵16按键检测实验;
4)中断实验;
5)四位数码管动态显示实验;
6)峰鸣器音乐实验;
7)扩展EEPROM,IIC通讯(24C02)实验,SPI通讯(93C46)实验;
8)串口通讯实验;
9)1602的字符型液晶显示实验,12864点阵液晶显示实验;
10)AD转换实验,单片机内部EEPROM读写实验(STC51类型的单片机);
11)4*4LED点阵实验
12)DS1302时钟;
13)18B20单线通讯温度实验。
5、部分电路图。
《C51开发板学习》课件

7. Keil软件介绍
功能与特点
详细介绍Keil软件的功能和特点,以及如何使用 该软件进行C51开发。
集成开发环境
深入了解Keil作为一款功能强大的集成开发环境 (IDE)的各项特性。
8. 在Keil中创建新项目
1 项目配置
接寻址、间接寻址、寄存器间接寻址
等。
3
语法规则
学习汇编语言编程的基本语法规则和 规范,了解指令的组成和书写格式。
实例演练
通过实际演练案例,深入理解汇编语 言编程的实际应用和技巧。
6. C51开发板寄存器与内存映射
1
内存映射
2
深入研究C51开发板的内存映射技术, 了解内存地址和内容的映射关系。
Hale Waihona Puke 寄存器引脚图示清晰地展示C51开发板上各个引脚的编号和接口 位置,方便快速查询和布线。
4. C51开发板编程语言
1 汇编语言
了解C51开发板所使用的汇编语言,掌握其基本语法和使用方法。
2 C语言
深入研究C51开发板所支持的C语言编程,掌握其在嵌入式系统开发中的应用。
5. 汇编语言编程基础
1
寻址方式
2
掌握汇编语言中的寻址方式,包括直
学习如何在Keil中创建新的C51项目,并 进行相关的项目配置和设置。
2 源码编写
掌握在Keil中进行C语言和汇编语言编码 的基本方法和技巧。
《C51开发板学习》PPT 课件
欢迎来到《C51开发板学习》PPT课件。本课程将带您深入了解C51开发板, 并掌握与之相关的软件和编程技术。准备好开始学习吧!
1. C51开发板简介
51单片机介绍ppt课件

温度检测与报警系统设计案例剖析
01
温度检测原理及硬 件组成
利用温度传感器检测环境温度, 并将温度信号转换为电信号输出 。
02
软件设计思路及实 现方法
采用51单片机作为核心控制器, 通过编程实现温度数据的采集、 处理、显示和报警等功能。
03
系统调试与性能优 化
针对实际温度变化情况,对温度 检测与报警系统进行调试和优化 ,提高系统稳定性和准确性。
发展历程
自1980年代初期Intel推出8051 单片机以来,经过不断的发展和 改进,51单片机已成为应用最广 泛的微控制器之一。
主要特点及应用领域
主要特点 8位处理器,运算速度快。
片内资源丰富,包括RAM、ROM、定时器/计数器、串行通信接口等。
主要特点及应用领域
可扩展性强,可通过外部扩展芯片实现更多功能。 功耗低,适用于便携式设备。
寻址方式
立即寻址、直接寻址、间接寻址、寄存器寻址等 。
数据传送类指令
MOV、MOVC、MOVX等。
数据交换类指令
XCH、SWAP等。
算术运算类指令
01
加法指令
ADD、ADDC等。
02
减法指令
SUBB、DEC等。
03
乘法指令
MUL等。
04
除法指令
DIV等。
逻辑运算类指令
逻辑与指令
ANL等。
逻辑或指令
其他常用外部设备接口技术
键盘接口
显示接口
通过扫描键盘矩阵或采用专用键盘接口芯 片实现键盘输入。
采用LED数码管、LCD液晶显示屏等显示设 备,通过单片机的I/O端口或专用显示驱动 芯片实现数据显示。
打印机接口
传感器接口
什么是51单片机,51单片机综合开发板电路(原理图+PCB)

什么是51单片机,51单片机综合开发板电路(原理
图+PCB)
什幺是51单片机?
51单片机是对所有兼容Intel 8031指令系统的单片机的统称。
该系列单片机的始祖是Intel的8004单片机,后来随着Flash rom技术的发展,8004单片机取得了长足的进展,成为应用最广泛的8位单片机之一,其代表型号是ATMEL公司的AT89系列,它广泛应用于工业测控系统之中。
很多公司都有51系列的兼容机型推出,今后很长的一段时间内将占有大量市场。
51单片机是基础入门的一个单片机,还是应用最广泛的一种。
需要注意的是51系列的单片机一般不具备自编程能力。
51单片机推出的主要芯片产品
*Intel(英特尔)的:
80C31、80C51、87C51,80C32、80C52、87C52等;。
51单片机开发板HC6800说明书

好帮手单片机学习套件 -HC6800 使用手册
普中科技有限公司
HC6800-V1.0 开发板
Version 1.2
用户手册
开发软件运行于 Windows 2000/Windows XP 简体中文版
重要提示
本手册仅限于提供好帮手单片机学习套件使用的相关信息,若有变化恕不事先 通知。本手册中所描述的硬件及软件在没有得到本公司书面许可的前提下,除购 买者自己使用外,不得为其它任何目的、使用任何方法(包含复印和录制在内的 电子和机械手段)对其进行复制和传播。如果您在使用中发现某些问题,请记录 下来并与我们联系,我们将表示衷心的感谢。
第一章
第一章 产品简介
产品介绍
产品介绍: 本产品是一款性价比极高的产品,提供 USB2.0 和串口两种通信方式,USB 实现供电、
编程、仿真、通信多种功能,另外还提供了 Atmel 单片机的 ISP 接口。此板兼容 STC、SST、 Atmel、Philips 等 51 家族的所有单片机。如果使用 ISP 编程、仿真等建议使用开发板自带 的单片机。HC6800-V1.0 开发板有着丰富的外部资源,单片机和各种外围设备的接口完全开 放,自由度极高,任凭您自由发挥。学习者可以通过短路冒和跳线完成各种各样的实验, 学习者所能想到的,在我们的板上就能办到。只有您想不到的,没有办不到的。
的文件包括源程序(包括 C 程序、汇编程序)、头文件、甚至说明性的技术文档都可以放在
工程项目文件里统一管理。在使用 Keil C51 前,您应该习惯这种工程管理方式,对于刚刚
使用 Keil C51 的用户来说,一般按照以下步骤来创建一个自己的 Keil C51 应用程序。
1.创建一个工程项目文件;
