冷库工程立式冷凝器的安装
冷库设备安装施工方案(标准版)
冷库设备安装施工方案(标准版)介绍本文档是关于冷库设备安装施工方案的标准版。
本方案旨在提供全面的指导，以确保冷库设备的正确安装和顺利运行。
施工前准备在进行冷库设备安装之前，需要完成以下准备工作：1. 根据冷库设备的规格和要求，确定合适的安装位置。
2. 清理安装区域，确保没有杂物和障碍物。
3. 检查冷库设备的包装是否完好，并确保所有配件齐全。
4. 准备好必要的工具和设备，以便安装过程中使用。
安装步骤按照以下步骤进行冷库设备的安装：1. 将冷库设备移动到预定的安装位置，并确保设备与地面平稳接触。
2. 使用适当的工具和方法，进行设备的固定和支撑，确保设备的稳定性。
3. 根据设备规格，安装所需的管道和线路。
4. 连接设备的电源，并进行必要的电气接线工作。
5. 检查所有安装和连接是否紧固，确保设备的可靠性和安全性。
6. 根据设备的使用说明，进行初步测试和调整，以确认设备正常工作。
安全措施在安装过程中，需遵守以下安全规范：1. 确保所有安装人员都穿着适当的个人防护装备，包括手套、安全鞋等。
2. 在进行电气接线时，确保所有电源已切断，以避免触电事故。
3. 注意设备的重量和尺寸，在移动和固定设备时要防止人身伤害和设备损坏。
4. 定期检查设备的安装固定情况，以确保设备在使用期间不会发生松动或脱落。
结论本文档提供了冷库设备安装施工的标准方案，旨在确保安装过程的顺利进行，并确保设备的正常运行。
在实施安装工作时，请严格按照该方案进行操作，并注意安全事项。
如有任何问题，请及时与相关人员进行沟通和协调。
冷库设备安装方案
冷库设备安装方案一、引言冷库设备安装是指在冷库建设过程中，将各种冷库设备按照安装方案进行布置、安装与调试的过程。
本文档将介绍冷库设备安装的步骤、注意事项以及常见问题的解决方案。
二、冷库设备安装步骤1. 设备验收在安装冷库设备之前，需要进行设备验收。
验收的目的是确保所购买的设备符合设计要求，包括设备型号、规格、性能等方面的要求。
2. 设备安装场地准备在冷库设备安装之前，需要对设备安装场地进行准备。
场地准备包括清理、消毒、通风以及安装地面、墙壁等基础设施。
3. 设备安装设备安装是冷库建设的核心步骤。
该步骤包括设备的组装、连接、固定和调整等过程，确保设备能够正常运行。
4. 设备调试设备安装完成后，需要进行设备调试。
调试的目的是检查设备是否正常运行、工作效果是否符合设计要求。
5. 系统测试设备调试完成后，需要进行系统测试。
系统测试包括对冷库设备的各项指标进行检测，确保冷库系统能够正常运行，达到设计要求。
6. 设备交付设备安装与调试完成后，需要进行设备交付。
交付的内容包括设备的验收报告、使用说明书、设备维护手册等。
三、冷库设备安装注意事项1. 设备布局在进行冷库设备安装时，需要合理布置设备的位置。
设备之间的距离应符合安全要求，便于设备的维护和管理。
2. 设备连接设备的连接需要严格按照设备的连接图进行，确保连接的正确性和可靠性。
3. 设备固定设备在安装过程中需要进行固定，以防止设备在运行过程中发生移动或倾斜。
4. 设备调试设备调试时需要按照设备的调试步骤进行，确保设备能够正常运行，并进行必要的调整与优化。
四、常见问题及解决方案1. 设备无法正常启动解决方案：•检查设备的电源是否连接正常，电源开关是否打开。
•检查设备的连接线是否插牢固，接触良好。
•检查设备的保险丝是否正常工作。
•如以上检查无法解决问题，建议联系设备供应商或维修人员进行处理。
2. 设备噪音过大解决方案：•检查设备是否安装牢固，是否有松动。
•检查设备所处环境是否存在共振或其他影响噪音的因素。
冷库安装流程及要求
冷库安装流程及要求一、待施工现场的查看根据合同内容、制冷规定及客户要求确定以下几点：1、了解掌握现场所具备的施工条件2、确定冷库安装位置、高度及门口的朝向3、确定冷凝器、压缩机、冷却器及电力控制柜的安装位置二、所需设备、材料和工具的准备1、所需设备：冷库板、冷库门、挤塑板、冷凝器、压缩机、冷却器、电力控制柜等配件，确定以上设备的型号、数量是否定制，跟进以上设备的始发，直止到达施工现场。
2、确定该工程所需的附属材料和所需的工具。
根据材料清单确定所需材料是否完成定制，根据工具清单确定所需工具是否备齐。
三、设备、材料及工具的运输1、所有设备、材料、工具运输时全部包装，避免在运输过程中发生碰撞、脏污、雨水等损坏。
2、根据不同城市、工程量或特殊情况，选择相应安全、快捷、方便的物流公司，避免货物在运输过程中损坏、延时、丢失等情况而影响工程进度或工程造价等。
四、设备、材料、工具入施工现场注：施工现场禁止烟火，必须放有灭火性器件1、所有设备。
材料、工具到达施工现场时要清洁除一片能够防止雨淋和垃圾的干净空地，轻拿轻放，依据货物清单清点到达货物时否齐全、是否损坏，如有问题请及时处理。
2、设备材料工具根据施工情况分类依次摆放整齐，避免损坏、丢失等情况的发生。
五、冷库库体的安装注意：安装过程中会产生火花，请做好灭火措施！1、底板的安装：依据库体图纸找出底板板块，底板与地面保持平行，确定好库位开始拼装，注意边板和公母板槽；公母槽合并时必须打上聚氨酯发泡剂（或在库板上开孔灌胶’空间距3000毫米，灌胶时黑白料必须均匀）；注意板与板之间必须平整及板头平整，板与板间的缝隙的应保持在3mm宽左右，如不符核要求，请将板拆下，修整板边，然后重新安装使之板缝符合要求；用φ5X13的铆钉固定，拉铆钉间距500毫米，门口两侧间距为200毫米（挂钩板必须把库钩全部挂上即可不打铆钉）。
2、墙板的安装：库板连接要求同上。
注意门的方向、板块的垂直度和四个角板的尺寸（挂钩板必须入底槽）。
冷凝器吊装施工方案

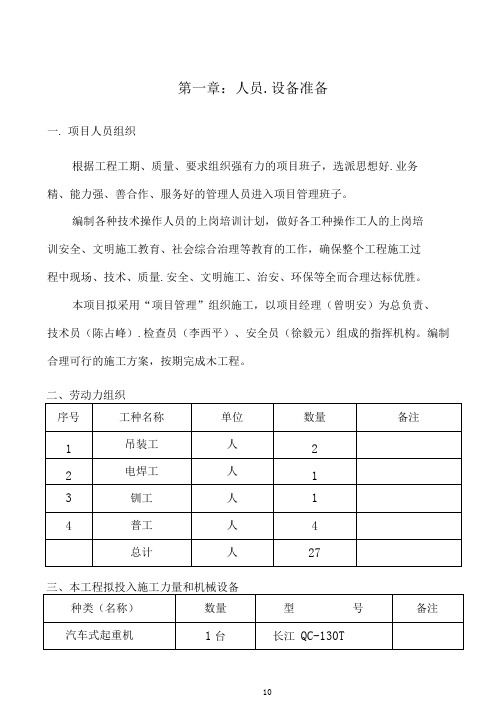

第一章：人员.设备准备一.项目人员组织根据工程工期、质量、要求组织强有力的项目班子，选派思想好.业务精、能力强、善合作、服务好的管理人员进入项目管理班子。
编制各种技术操作人员的上岗培训计划，做好各工种操作工人的上岗培训安全、文明施工教育、社会综合治理等教育的工作，确保整个工程施工过程中现场、技术、质量.安全、文明施工、治安、环保等全而合理达标优胜。
本项目拟采用“项目管理”组织施工，以项目经理（曾明安）为总负责、技术员（陈占峰）.检查员（李西平）、安全员（徐毅元）组成的指挥机构。
编制合理可行的施工方案，按期完成木工程。
二、劳动力组织三、本工程拟投入施工力量和机械设备第二章：冷凝器吊装.安装施工方案一.基础验收:基础外观不得有裂纹剥落，钢筋裸露等缺陷，表面应无蜂窝和孔穴等情况；基础外形尺寸，标高及各中心线之间的尺寸应符合下列规范标准。
基础座标位置（纵.横轴线）±20基础各不平而的标高+ 0-20基础上平而外形尺寸凸台上平而外形尺寸凹穴尺寸±20-20 二.基础放线基础检验合格后，用墨线在基础上放出冷凝器的钢架基础线。
以便设备钢架基础安装就位。
钢架基础就位时，用水平仪将钢架调水平，误差不大于5mm。
三、冷凝器吊装:本工程根据现场条件采用130吨吊车进行施工。
1、吊装要求:起重指挥应由技术熟练，懂得起重机械性能的人员担任，指挥点应设在~「口范|.方宅各受指挥部位都能清楚看见的位置指挥，信号应统一、声音宏亮、准确、清晰。
起吊物件应使用交互捻制的钢丝绳，钢丝绳的选用应有足够的安全系数。
钢丝绳如有扭结、变形、断丝.锈蚀等异常现象，应及时降低使用标准或报废。
编结绳扣应使各股松紧一致编结部分的长度不得小于钢丝绳直径的15 倍,并且不得短于300mm,用卡子连成绳套时，卡子不得少于3个。
使用绳卡，应将有压板的放在长头一面。
使用二根以上绳扣吊装时，绳扣间的夹面如大于100度，应采取防止滑钩等措施。
冷库立式壳管式冷凝器的安装
冷库立式壳管式冷凝器的安装冷库立式壳管式冷凝器的安装和冷库制冷压缩机的安装是有一定的差别的，立式壳竹式冷凝器一般安装在室外，利用冷凝器的循环水池作为基础.因此安装位置偏高，有利于氮液顺利地流到高压储液器。
①安装前的准备工作冷库立式冷凝器与水池的连接方法较多.最常见的是预埋锚铁或埋地脚螺栓。
水池上的顶埋锚铁是焊有螺纹钢锚钩的制板，在浇注水池时将其埋在水池上表面。
安装时，冷库立式冷凝器与水池的过渡连接件常用槽钢制作。
如果冷库立式冷凝器基础是预埋地脚螺栓，则在安装以前必须认真复核地脚螺栓的间距和对角线的距离，确认无误后才能安装。
在冷库立式冷凝器安装前，应根据设备布置图确认冷库立式冷凝器安装的管口方位，清除水池上表面凸瘤.预埋钢板水池应弹出对中墨线.并刮净锚板。
准备若干厚薄不等的垫板，根据冷库立式冷凝器的亚从，准备相应的起重机具.②冷库立式冷凝器的就位检查混凝土或钢架基础合理后，即可将冷凝器吊装就位，再进行找正.由于冷库立式冷凝器安装在室外，通常很难利用建筑物来承受吊装，而且不论冷库立式冷凝器大小起吊全高均为6.5m左右.所以通常选用汽车吊来完成吊装工作，以提高安装的工作效率.此外.用抱杆来吊装冷库立式冷凝器，也是常用的方法。
用抱杆吊装的方法较多，可用单杆、人字抱杆和双杆吊装，在确定吊装方案时，通常应考虑如场地、基础高度、抱杆高度等问题.采用双杆吊装，其抱杆的高度可低于冷库立式冷凝器起吊全高。
在双杆吊装时，用两只起吊葫芦牵引，再用一直葫芦牵制，相互之间默契配合，保证牵引同步收放交替。
所选用其中葫芦的起升高度和钢丝绳吊索的长度应进行核算，保证吊装一步到位。
如果葫芦要放单链起重，应注意葫芦的起重量为原额定起重量的二分之一，且保证单个葫芦的起重量为设备起吊总重量。
另外值得提醒的是，在起吊时应预先挂好两方向的垂线，以备就位时找冷库立式冷凝器的垂直度用。
当吊装的冷库立式冷凝器位于水池基础正上方时，按墨线摆正在槽钢上方.③冷库立式冷凝器的垂直度找正冷库立式冷凝器应安装垂直，全长允许偏差不超过5mm，可利用线锤作为垂直基准，利用撬杠进行调整，需要时可加入垫板。
制冷工程施工规范冷库与冷却设备安装与调试要求
制冷工程施工规范冷库与冷却设备安装与调试要求冷库和冷却设备的安装与调试是制冷工程的重要环节，合理严谨的施工规范能够确保设备的正常运行和延长使用寿命。
本文将介绍冷库与冷却设备的安装与调试要求，以规范施工过程，确保工程质量。
一、冷库建设标准冷库建设需符合国家相关标准和规定，包括建筑规范、卫生标准、防火标准等。
在施工过程中，应严格按照建设标准进行，遵守安全操作规程，确保冷库的安全性和卫生条件。
二、冷库设计要求冷库的设计需根据实际需求和条件进行，包括冷库容量、制冷剂选用、保温材料选择等。
同时，需要考虑冷库的排水、通风和照明等设计要求，确保冷库的正常运行和操作便捷性。
三、冷却设备安装与调试1. 设备选型与布局根据冷库设计要求，选择合适的冷却设备，并进行布局设计。
设备的选型应符合国家标准和规定，考虑到制冷量、能耗、可靠性等因素。
设备的布局需合理，确保设备之间的通风良好且便于维修。
2. 设备安装设备的安装应由专业人员进行，严格按照设备安装说明进行操作。
安装时需要注意设备与地基之间的固定，并进行必要的隔音和振动控制。
安装完成后，需进行检测和调整，确保设备的正常运行。
3. 管道连接冷却设备与冷库之间的管道连接也是施工的关键环节之一。
管道需选用合适的材质，并保证连接牢固、无泄漏。
在施工过程中，应密封和绝缘管道，确保制冷剂流通畅通且不受外界的干扰。
4. 调试与试运行设备安装完成后，需进行调试和试运行。
首先，对设备的各项指标进行检测和调整，包括温度、湿度、压力等。
同时，还需要对设备的控制系统进行测试，确保其准确可靠。
试运行期间需监测设备运行情况，及时处理异常情况。
五、安全措施和质量验收在施工过程中，必须严格遵守相关安全操作规程，保证工人和设备安全。
施工结束后，还需要进行质量验收，检查设备和冷库的各项指标是否符合要求，并建立相应的运维管理制度，确保长期的正常运行。
结语：冷库与冷却设备的安装与调试是制冷工程中非常重要的环节，通过合理规范的施工过程，能够确保设备的正常运行和延长使用寿命。
冷库设备安装标准
冷库设备安装标准一、引言本文档旨在制定冷库设备的安装标准。
合理和正确的安装是确保冷库设备正常运行的重要环节，也是保障食品安全和质量的关键步骤。
二、设备安装步骤1. 安全检查：- 检查设备是否完好无损，确保没有任何锈蚀、裂纹或其他损坏。
- 检查设备附件齐全，并确认所有必需的配件都已准备就绪。
- 确保设备符合相关标准和法规要求，并具有合格证书。
2. 安装前的准备工作：- 按照设计图纸，确定设备的准确位置和布局。
- 清理和打扫安装区域，确保环境卫生和安全。
- 准备好所需的工具和材料，并准备好所需的助手。
3. 设备安装：- 按照制造商提供的安装指南，进行设备的安装。
- 仔细连接和固定设备的管道、电源线等。
- 调试设备，确保其正常运行，并进行必要的调整和校准。
4. 安全防护：- 在设备周围设置适当的防护设施，如围栏、标识牌等，以确保员工和访客的安全。
- 对设备进行维护保养，并定期检查设备的安全性能。
三、验收标准1. 设备安装完成后，进行验收前的检查和测试：- 确认设备按照设计图纸和安装指南进行安装，并符合相关标准和法规要求。
- 检查设备的外观是否完好无损。
- 进行设备性能测试，确保设备运行正常、稳定。
2. 验收标准：- 设备安装符合相关标准和法规要求。
- 设备能够正常运行，并满足设计要求。
- 设备的安全性能符合相关规定。
四、安装记录1. 在设备安装过程中，进行详细的记录，包括但不限于：- 安装日期、时间和地点。
- 安装所使用的工具和材料。
- 安装过程中出现的问题和解决方案。
- 安装人员的姓名和联系方式。
- 验收的结果和意见。
2. 存档和保留安装记录，以备将来参考和核查。
五、责任与监督1. 设备安装的责任：- 设备供应商负责提供合格的设备，按照安装指南进行安装，并解决因设备质量问题导致的故障。
- 安装人员负责按照标准和要求进行设备的安装，确保安装质量和安全性。
2. 设备安装的监督：- 监督人员负责对设备安装进行监督和检查，确保安装符合标准和要求。
冷库标准设计安装规范
冷库设计规范进入施工场地，根据施工图，核实施工情况，确定设备安装位置（库体、排水门、蒸发器、主机、冷凝器、控制系统等）。
1、地板安装1.1先把地坪找平，后开始按装地板，挑选美观的地板放于显眼处，并做好地板及蒸发器排水系统。
1.2质量要求地板安装平整，不平处用材料把地坪垫平，并锁紧板与板之间锁钩，达到库面平整，无空心感。
（注意此排水系统如冷库库体安装于北方室外则排水管需保温）。
2.立板安装2.1根据场地情况先选一角，并定位（即立板与地板锁紧）以此角向两边延伸，只把立板与立板间锁紧，遇到立角处就定位，美观的板放于显眼处，安装到蒸发器那一面时，预先把排水管做好，库外需做U型弯及打硅胶。
2．2立板显眼面平整，库板无凹点，立板上头面平齐，立板与立板间缝隙均匀，显眼处立角与地板角平齐。
3．天板安装3.1先选定一头定位天角板和延伸铺设，天板与天板间锁紧，安装时显眼一头天板与立板在保证平整并锁紧，以防跑位。
3.2显眼处天板选用美观天板，天与立板接缝处要平齐、缝隙小，库里面天板之间平整。
4．天、地、立板大体安装好后，天与立、立与地板之间修正平齐并锁紧，彼此间所有锁钩。
5．遇到需要扩口的库板，扩口处需打磨，无毛刺，遇到需拉角铝的库板，则硅胶，再拉角铝，保证密封性。
6．库体安装好后，排时间打硅胶，硅胶缝光洁、平滑，打硅胶好排在当天收工时处理，以防碰坏。
二．设备安装规范根据施工图及现场了解确定的情况，进行设备安装1.蒸发器安装規范1.1先把吊装螺丝孔开好，并开好铜管及电线孔，后二孔要修整以防快口留下隐患，自配排水管的蒸发器背面与立板定位为300MM，蒸发器排水孔与立板预先安好的排水孔位垂直，两者间差为250MM，如是冷冻库，排水管内穿排水电热丝，排水电热丝发热部位，只能伸到库板内50MM处，排水管外部保温处理，冷藏不需电热丝，其它相同。
1.2吊装注意蒸发器进风口不能对着库门，蒸发器好吊放在冷库长端，蒸发器出风口好不要对着门，（蒸发器取位居中，以便维修）。
冷凝器吊装施工方案
冷凝器吊装施工方案一、施工前准备1.确定冷凝器的尺寸、重量、重心位置、吊装点位以及最佳吊装方法；2.清理吊装区域，确保没有障碍物，平整、坚实的地面；3.确保吊装设备和工具完好，并对其进行检查和试验；4.组织施工人员进行相关安全教育和培训。
二、吊装计划和准备1.制定详细的吊装计划，并与相关人员进行沟通和确认；2.安排专业的吊装团队，并确定吊装人员的责任和任务分配；3.确定吊装的起吊点和终吊点，并设置合适的访问通道；4.准备必要的吊装工具和设备，包括起重机、钢丝绳、吊具等；5.对起重机进行检查和试验，确保其正常运行并符合吊装要求；6.对冷凝器进行仔细检查，确认其结构完好、无损坏、吊装点牢固。
三、吊装过程1.在冷凝器的吊装位置设置起重机，并通过水平仪进行水平调整；2.使用合适的吊具将吊装钩连接到冷凝器吊装点，确保连接牢固；3.根据吊装计划，通过起重机将冷凝器缓慢提升，同时由吊装人员指挥进行对位调整；4.当冷凝器离地面一定高度时，吊装人员进行检查，并确认吊装过程中的安全情况；5.在冷凝器离地面一定高度时，进行终吊点的对准，并通过起重机进行缓慢下降；6.当冷凝器完全就位并稳定后，吊装人员及时拆除吊具，进行必要的固定和固定检查；7.完成吊装施工后，及时清理现场，合理安放起重机和吊装工具。
四、安全措施1.严格按照吊装计划进行操作，杜绝盲目行动和擅自改变吊装方式；2.吊装人员必须佩戴符合要求的安全防护用品，包括安全头盔、安全带等；3.在吊装现场设置明显的警示标识，并保持现场干燥、整洁、无杂物；4.吊装现场必须封闭，严禁非必要人员靠近或观看；5.吊装过程中，必须有专人指挥，并进行有效的沟通和配合；6.定期对吊装设备和工具进行检查和维护，确保其安全可靠；7.在吊装过程中，及时发现和解决各种安全问题，确保吊装工作的顺利进行。
冷凝器安装的要求与注意事项
冷凝器安装的要求与注意事项冷凝器是一种常见的热交换设备，广泛应用于空调系统、冷库和工业冷却等领域。
它的主要功能是将蒸发器中产生的热量散发到周围环境中，使蒸发器能够继续进行热量交换。
而为了确保冷凝器能够正常运行并取得最佳效果，安装时有一些重要的要求和注意事项需要注意。
一、位置选择1. 避免阳光直射：冷凝器不宜直接暴露在阳光下，阳光直射会导致冷却效果下降，甚至可能使冷凝器发生故障。
2. 确保通风良好：冷凝器应该安装在通风良好的区域，以保证周围空气的流通，避免热量堆积影响散热效果。
3. 避免污染物接触：冷凝器应该远离化学物质、腐蚀性气体和尘土等污染物，以防止其对冷凝器的损坏。
二、安装要求1. 稳定支撑：冷凝器在安装时需要确保稳定支撑，可以使用适当的支架或者固定装置固定在地面或墙壁上。
2. 平衡调整：冷凝器在安装时需要进行平衡调整，以保证其在运行过程中的稳定性。
可以使用水平仪或专业工具进行调整。
3. 连接管路：冷凝器需要与其他系统组件进行连接，包括压缩机、蒸发器和冷却水管路等。
在连接时要确保密封性良好，以防止泄漏。
三、维护注意事项1. 定期清洁：冷凝器在运行过程中会积聚灰尘和污垢，影响散热效果。
定期清洁冷凝器是必要的，可以使用软布或刷子进行清洁。
2. 定期检查：定期检查冷凝器的工作状态和连接件是否松动，以及是否有异常噪音或震动等现象。
如发现问题应及时进行修理或更换。
3. 防止冻结：在寒冷地区或冬季使用时，要注意冷凝器的防冻工作。
可以采取加温措施或使用防冻剂，以防止冷凝器结冰破裂。
冷凝器安装时需要注意选择合适的位置，保证通风良好且避免阳光直射和污染物接触。
安装时要稳定支撑且进行平衡调整，同时确保连接管路的密封性。
在使用过程中，定期清洁和检查冷凝器，并注意防止冻结。
这些要求和注意事项将有助于确保冷凝器的正常运行和延长使用寿命。
对于冷凝器的安装、维护和注意事项，我个人认为以下几点值得注意：位置选择非常重要。
阳光直射和污染物接触会对冷凝器造成很大的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷库工程立式冷凝器一般安装在室外，利用冷凝器的循环水池作为基础，安装位置较高，氨液可以顺利地流到高压储液器。
循环水池的顶部要按照冷凝器的筒身径直开孔，以使冷凝水泄入水池，还需要留出落水观察孔，以便观察落水情况及测量水温。
冷库工程立式冷凝器在水池顶上安装时，可以浇灌钢筋混凝土预埋地脚螺栓来固定立式管壳式冷凝器，也可以在水池口预埋钢板，并将槽钢或工字钢焊接在钢板上作为基础，通过在槽钢或工字钢上开螺栓孔，用螺栓来固定安装冷凝器。
冷库工程冷凝器安装后应在冷凝器的顶部设置操作平台（包括平台、栏杆、爬梯），目的是便于立式冷凝器的检查、检修和清洗。
操作平台的习惯做法是在冷凝器筒壁上焊接斜支撑托平台，在冷凝器筒体上焊接时应注意焊接质量，防止焊接不当损伤筒壁，造成泄漏。
操作平台的形式按冷凝器的台数及安装形式确定。
转载请注明首发聚鑫制冷，侵权必究，谢谢！。
