利用冲击弹性波的发生、传播、反射以及振动特性，可以检测材料以及结构的各种力学特性和结构物的健全性。
冲击弹性波检测技术
1
冲击弹性波测试仪
下图是冲击弹性波测试仪的代表产品：
钢质护栏立柱埋深冲击弹性波检测仪预应力混凝土梁多功能检测仪
冲击弹性波检测设备
冲击弹性波检测设备与超声波（包括非金属超声波）设备相比，冲击弹性波检测设备具有如下特点：
1）测试便捷，不需耦合剂；
2）测试范围广，可测试从数cm到上百米的对象范围；
3）频率响应范围好，可以用各种频域分析；
4）波长较长，在测试土木工程中混凝土、岩土对象时精度高；
5）测试内容丰富。
2。

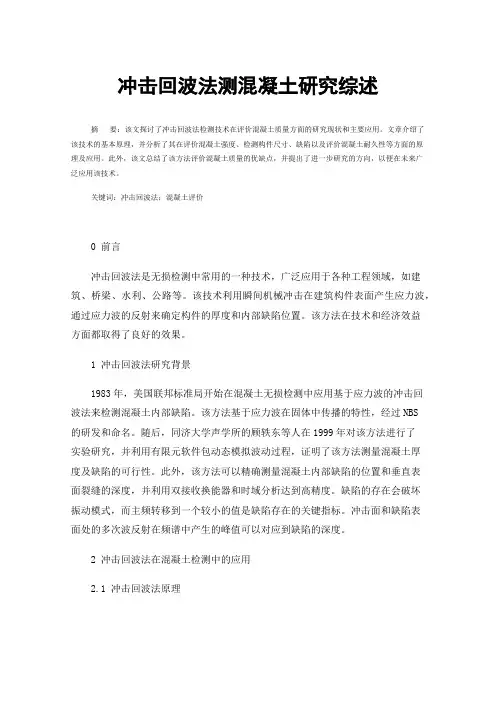

冲击回波法测混凝土研究综述
冲击回波法测混凝土研究综述摘要：该文探讨了冲击回波法检测技术在评价混凝土质量方面的研究现状和主要应用。
文章介绍了该技术的基本原理，并分析了其在评价混凝土强度、检测构件尺寸、缺陷以及评价混凝土耐久性等方面的原理及应用。
此外，该文总结了该方法评价混凝土质量的优缺点，并提出了进一步研究的方向，以便在未来广泛应用该技术。
关键词：冲击回波法；混凝土评价0 前言冲击回波法是无损检测中常用的一种技术，广泛应用于各种工程领域，如建筑、桥梁、水利、公路等。
该技术利用瞬间机械冲击在建筑构件表面产生应力波，通过应力波的反射来确定构件的厚度和内部缺陷位置。
该方法在技术和经济效益方面都取得了良好的效果。
1 冲击回波法研究背景1983年，美国联邦标准局开始在混凝土无损检测中应用基于应力波的冲击回波法来检测混凝土内部缺陷。
该方法基于应力波在固体中传播的特性，经过NBS的研发和命名。
随后，同济大学声学所的顾轶东等人在1999年对该方法进行了实验研究，并利用有限元软件包动态模拟波动过程，证明了该方法测量混凝土厚度及缺陷的可行性。
此外，该方法可以精确测量混凝土内部缺陷的位置和垂直表面裂缝的深度，并利用双接收换能器和时域分析达到高精度。
缺陷的存在会破坏振动模式，而主频转移到一个较小的值是缺陷存在的关键指标。
冲击面和缺陷表面处的多次波反射在频谱中产生的峰值可以对应到缺陷的深度。
2 冲击回波法在混凝土检测中的应用2.1 冲击回波法原理冲击弹性波能够在物体的上下表面产生反射和透射，而这些反射和透射量取决于物体与媒质分界面两侧物质的声阻抗率的大小。
声阻抗率的表达式如下所示：（1）式中：Zs为声阻抗率，kg/（m2·s）；p为媒质内某点声压，Pa；v为媒质质点振动速度，m/s。
2.2 冲击回波法评价材料的强度评价混凝土质量时，强度是反映最重要的指标，因为混凝土的强度直接影响结构的安全性。
在采用冲击回波法评价混凝土质量时，通常将混凝土看作均质材料，通过测量回波时间和强度值来评估混凝土的厚度和缺陷情况。
无损检测技术的应用范围和原理
无损检测技术的应用范围和原理无损检测技术是一种针对材料、构件和设备进行检测的非破坏性方法。
它通过利用物质的物理、力学、电磁、声学等性质来获得被检测材料的内部和表面缺陷信息，而不需要对被检测物体进行破坏性的试验，从而保持材料的完整性和可用性。
本文将介绍无损检测技术的应用范围和原理。
无损检测技术广泛应用于工业生产、航空航天、核工业、建筑工程、医学影像等领域。
其应用范围之一是工业生产领域。
在汽车制造、航空、航天等行业中，无损检测技术被广泛用于检测零部件的质量、缺陷及疲劳破坏情况，以保证产品的安全性和可靠性。
在核工业中，无损检测技术被用于检测核电站的管道、容器和核燃料组件，以确保设备的完整性和核安全。
此外，无损检测技术还被应用于建筑工程领域，用于检测钢结构、混凝土、桥梁等材料的缺陷和病害，以保证建筑物的安全性和可持续发展。
无损检测技术的原理可以分为几种主要方法，包括超声波检测、磁粉检测、渗透检测、射线检测和红外检测等。
超声波检测是利用超声波在材料中传播的速度和幅度的变化来检测材料内部缺陷的一种方法。
通过发送一个超声波脉冲，然后检测其反射波和散射波，可以确定材料中的缺陷位置、形态和大小。
这种方法在工业生产中广泛应用，特别是在金属材料的检测中效果显著。
磁粉检测是一种利用磁性材料和磁场的变化来检测材料表面和近表面缺陷的方法。
当磁粉散布在被检测物体表面时，可能会在缺陷处发生磁场的漏磁效应。
通过观察磁粉的沉积情况和磁场的分布，可以确定材料表面和近表面的缺陷位置和形态。
这种方法广泛应用于金属表面缺陷的检测。
渗透检测是一种利用液体的渗透性来检测材料表面裂纹、毛细孔和其他开放缺陷的方法。
在渗透检测中，将一种透明的或可着色的液体涂覆在被检测物体上，再通过液体在缺陷处渗透的方式来检测缺陷的存在。
通过观察渗透液的表面张力和在缺陷处形成的沉积物，可以确定材料表面的缺陷情况。
射线检测是一种利用射线的衰减和散射来检测材料内部缺陷和结构的方法。
无损检测技术的常见应用领域
无损检测技术的常见应用领域无损检测技术是一种非破坏性的检测方法，它通过对材料或构件进行检测，而不会对其造成任何损伤。
这种技术能够探测物体的内部和表面缺陷，广泛应用于工业生产、航空航天、汽车制造、石油化工等领域。
本文将介绍几个无损检测技术的常见应用领域。
首先，无损检测技术在工业生产中的应用非常广泛。
例如，在金属制造业中，无损检测技术可以用于检测金属件的裂纹、疲劳损伤、腐蚀等问题，确保产品的质量和安全性。
在焊接行业中，无损检测技术可以检测焊缝的完整性和质量，避免由于焊接缺陷导致的结构失效。
此外，在电力行业中，无损检测技术可以用于检测发电设备的绝缘状况，预防电力设备的故障和事故。
其次，航空航天领域也是无损检测技术的重要应用领域之一。
在飞机制造过程中，无损检测技术可以用于检测飞机结构中的隐蔽缺陷，如裂纹、空泡和夹杂物等，以确保飞机的结构完整性和安全性。
在飞机维修中，无损检测技术可以用于检测飞机发动机、机翼和螺旋桨等部件的缺陷，及时发现并修复问题，保障飞机的正常运行。
此外，汽车制造业也广泛应用无损检测技术。
在汽车生产过程中，无损检测技术可以用于检测汽车零部件的质量，确保各个零部件的安全性和可靠性。
例如，无损检测技术可以用来检测汽车发动机的缺陷，如裂纹和磨损等，以提高发动机的性能和寿命。
此外，无损检测技术还可以用于汽车底盘和车身结构的检测，以保障汽车的安全性和乘坐舒适性。
最后，石油化工行业也是无损检测技术的重要应用领域之一。
在石油和化工设备的生产和维护过程中，无损检测技术可以用于检测管道、容器和设备的缺陷，防止因泄漏和腐蚀而引起的事故和环境污染。
通过使用无损检测技术，可以及时发现和修复问题，确保设备的正常运行和生产效率。
总之，无损检测技术在工业生产、航空航天、汽车制造和石油化工等领域的应用非常广泛。
它可以帮助企业提高产品的质量和安全性，减少因缺陷导致的事故和损失。
随着技术的不断发展和创新，无损检测技术将继续在各个领域发挥重要作用，为人们的生活和工作带来更多的便利和安全保障。
冲击弹性波检测的应用
弹性波的传 播特性（速 度/衰减）
02 混凝土强度、刚度（模量） 03 结构物内部缺陷 04 地基材料力学特性
05 灌浆密实度
冲击弹性波检测的应用
应用领域
弹性波反射（时刻.速度）
振动特性（声.频谱.衰减）
壁厚、内部空洞、材质 桩的长度/完整性 立柱埋深、锚索、杆长度、灌浆密实
结构物的剥离、空洞 结构物全体的健全性 锚固张力、悬索张力
冲击弹性波检测的应用
THANKS
冲击弹性波 检测的应用
冲击弹性波检测的应用
应用领域
利用冲击弹性波的激发、传播、反射以及振动特性， 可检测结构的各种力学特性和健全性。
弹性波的激发（打击冲击特性）
施工管理，地基材料的力学特性 混凝土表层刚性、粘着强度
弹性波检测的应用
应用领域
01 结构物的裂缝程度
无损检测的原理及应用
无损检测的原理及应用1. 简介无损检测（Non-destructive testing，简称NDT）是一种用于检测材料内部或表面缺陷而无需破坏测试物理性能的方法。
它在许多行业中都有广泛应用，如航空航天、核能、造船和制造业。
2. 原理无损检测的原理是通过对材料表面或内部传播的声波、电磁波或其他形式的能量进行检测和分析。
这些能量会与缺陷或材料性质的变化相互作用，从而产生测量信号。
根据测量信号的特征，可以确定缺陷的位置、尺寸和类型。
3. 常见的无损检测方法以下是常见的无损检测方法及其应用范围的简要介绍：•超声波检测（Ultrasonic testing）：通过将高频声波传播到材料中，并监测反射信号来识别缺陷位置和尺寸。
广泛应用于金属、塑料和复合材料的表面和内部缺陷检测。
•涡流检测（Eddy current testing）：利用涡流感应原理，通过将交流电通过线圈引入材料，监测涡流产生的变化来检测缺陷。
常用于金属导体和管道的表面缺陷检测。
•磁粉检测（Magnetic particle testing）：在材料表面施加磁场，并在缺陷处应用磁粉颗粒。
检测粒子的集聚可以显示出缺陷的位置和形状。
适用于金属表面的裂纹和疲劳破坏检测。
•X射线检测（X-ray testing）：使用X射线或伽马射线透射材料，并通过测量射线的吸收或散射来检测缺陷。
常用于金属和混凝土结构的内部缺陷检测。
•磁学检测（Magnetic testing）：通过测量磁场变化来检测金属表面或近表面的缺陷。
常用于金属结构的缺陷检测和磁性材料的质量控制。
4. 无损检测的应用无损检测在许多行业中都有重要应用，以下是一些常见的应用领域：•航空航天：无损检测在航空航天工业中的应用广泛。
它可以用来检测飞机结构的疲劳破坏、缺陷和裂纹，确保飞机的安全运行。
•核能：在核能行业中，无损检测用于检测核反应堆和燃料元件中的缺陷和裂纹，以确保核设施的运行安全性。
•制造业：无损检测在制造业中用于产品质量的控制。
无损检测技术的分类及应用领域
无损检测技术的分类及应用领域无损检测技术是指在不破坏被测对象完整性的前提下，通过对其进行非接触式的检测，获取其内部或表面缺陷信息的一种技术方法。
无损检测技术可以广泛应用于工业生产、科学研究以及社会生活的各个领域。
根据不同的原理和方法，无损检测技术可以分为多种分类，并在不同的应用领域发挥重要作用。
首先，根据无损检测技术的原理，可以将其分为物理检测技术、化学检测技术和声学检测技术等。
物理检测技术主要基于电磁、磁性、超声、光学等原理进行检测，包括X射线检测、磁粉检测、涡流检测等。
化学检测技术主要利用化学背景的知识，通过对被测物质进行化学反应或分析，来判断其质量或属性。
声学检测技术则主要利用声波在物质中的传播和反射来进行检测，包括超声波检测、声发射检测等。
其次，根据无损检测技术的方法，可以将其分为无接触检测技术和接触检测技术。
无接触检测技术主要是指无需与被测对象直接接触进行检测，而是通过电磁波、声波等信号的传播和反射进行检测。
例如，红外检测技术可以通过红外辐射信号来检测物体的温度、成分等信息。
雷达检测技术利用电磁波的反射和回波来获取目标物体的位置和速度等信息。
接触检测技术则是需要与被测对象直接接触的检测方法，例如通过物体表面的温度、硬度、振动等变化来进行检测。
无损检测技术在工业生产中有广泛的应用领域。
首先，在制造业中，无损检测技术可以用于对材料的成分和结构进行检测，在产品质量控制和安全保障中起到重要作用。
例如，在航空航天领域，无损检测技术可以用于飞机零部件的质量评估和故障检测。
其次，在核能行业中，无损检测技术可以用于核电厂的设备和管道的监测和检测，确保核设施的安全运行。
此外，在建筑工程中，无损检测技术可以用于对建筑材料和结构的检测，提高建筑物的安全性和耐久性。
无损检测技术也在科学研究中发挥着重要作用。
在材料科学领域，无损检测技术可以用于表征材料的结构和性能。
例如，通过超声波检测技术可以非破坏性地评估材料的弹性模量和损伤情况。
基于冲击弹性波的CT技术的原理及在水工混凝土结构无损检测中的应用
１ ０ ０ ０ ３ ８ ；４ ．四川理 工 学院 建 筑
６ ４ ３ ０ ０ ０ ）
摘
要 ：本 文 阐述 了基 于冲击 弹性 波的 弹性 波层 析 扫描 （ Ｃ Ｔ） 技 术 的基 本原 理 和在 两个 典 型 水工 混凝
土结 构 内部质 量无 损检 测 中的 实际应 用 情况 。冲 击 弹性 波 一般 由激振 锤激 发 ，能量 大且 集 中，测试深
Ｆｕｎｄ ａ ｍｅ ｎ ｔ ａ ｌ ｓ ｏ ｆ ｉ ｍｐａ ｃ ｔ ｅ ｌ ａ ｓ ｔ ｉ ｃ ｗａ ｖｅ ・ ｂａ ｓ ｅ ｄ ＣＴ ａ ｎ ｄ ｉ ｔ ｓ ａ ｐｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｔ Ｏ ｎ ｏ ｎ－ ｄ ｅ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｖ ｅ ｉ ｎｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｈ ｙｄ ｒ ａ ｕｌ ｉ ｃ ｃ ｏｎ ｃ ｒ ｅ ｔ ｅ ｓ ｔ ｒ ｕｃ ｔ ｕｒ ｅ ｓ
Ｌ Ｕ Ｘ ｉ ａ ｏ ｂ ｉ ｎ ， ，Ｓ Ｕ Ｎ Ｑ ｉ ｃ ｈ ｅ ｎ ＇ ，Ｌ Ｕ Ｙ ｉ ｈ ｕ ｉ １ ， ２ ， ３ ，ＷＡ Ｎ Ｇ Ｒ ｏ ｎ ｇ ｌ ｕ ’ ＇ ，ｗＵ Ｊ ｉ ａ ｙ ｅ
（ １ ．Ｄ ｅ ｐ ａ ｒ ｔ ｍｅ ｎ ｔ ｏ ｆ Ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｓ ａ ｎ ｄ Ｍ ａ ｔ ｅ ｉ ｒ ａ ｌ ｓ ，Ｃ ｈ ｉ ｎ ａ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｒ ｅ ｓ ｏ ｕ ｒ ｃ ｅ ｓ ａ ｎ ｄ Ｈｙ ｄ ｒ ｏ ｐ ｏ ｗ ｅ ｒ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ，Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ０ ３ ８ ，Ｃ ｈ ｉ ｎ ａ ； ２ ．Ｓ ｔ ａ ｔ ｅ Ｋ ｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｓ ｉ ｍ ｕ ｌ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ｒ ｅ ｇ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｃ ｙ ｃ ｌ ｅ ｉ ｎ Ｒ ｉ ｖ ｅ ｒ Ｂ ａ ｓ ｉ ｎ ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ０ ３ ８ ， Ｃ ｈ ｉ ｎ ａ ； ３ ．Ｋ ｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｐ ｒ ｏ ｊ ｅ ｃ ｔ Ｃ ｏ ｎ ｓ ｔ ｕｃ ｒ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ｓ ａ ｆ ｅ ｔ ｙ ， Ｍｉ ｎ ｉ ｓ ｔ ｒ ｙ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｒ ｅ ｓ ｏ ｕ ｒ ｃ ｅ ｓ ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ０ ３ ８ ，Ｃ ｈ ｉ ｎ ａ ；
冲击弹性波的基本概念
铁道工程
CONTENTS
冲击弹性波基本原理
冲击弹性波的基本概念 冲击弹性波信号测试及分析基础
代表无损检测技术简介 冲击弹性波检测的应用
CONTENTS
一、冲击弹性波的基本概念
振动和波的概念 振动波动的基本要素 激振信号强弱对测试的影响 冲击弹性波的反射特性
弹性波的分类 冲击弹性波的产生 冲击弹性波的传播（波速）
2.弹性波的分类
根据激振方式分类
稳态瑞利波→激振器 瞬态瑞利波→锤击
瑞利波（表面波） 沿半无限弹性介质自由表面传播 用符号“R”表示
稳态
2.弹性波的分类
板波（Lame波）
在板状介质中传播 对称型（S型） 非对称型（A型） 其他波
弯曲波 爬波 楔波
弹性波主要成分特点
分类 速度
P波 最快
S波
约为P波 波速的 60%
3.振动波动的基本要素
波动的基本要素
波的传播速度：V，即波动在媒介中传播的速度 V L /(t1 t 0)
波长： ，一个周期内波动传播的距离 V • T
波数：k k /V 2 /
相位：θ，与振动相似，描述波的起始位置。
4.冲击弹性波的产生
激振信号频率 激振锤越小、产生的频率越高 打击对象越硬、激振锤与被测体间的接触时间越短，信号频率也越高
R波
约为P波 波速的 55%
L波
随频率而 变化
对材料力学特 主要依存 主要依存 主要依存 依存于E、
性的依存性
于E
于G
于G
G
3.振动波动的基本要素
简谐振动方程
m
d2x dt 2
kx
0
设 2 k
m
基于冲击弹性波原理在桥梁超长预应力压浆中的质量检测研究
基于冲击弹性波原理在桥梁超长预应力压浆中的质量检测研究摘要：桥梁预应力管道压浆密实度是确保桥梁质量及安全性的重要指标。
国内后张法施工的各种桥梁预应力管道压浆质量大部分存在缺陷或不足，因而极大影响了桥梁预应力混凝土的耐久性与安全性。
本文通过对几种常见检测方法的分析，采用冲击弹性波检测原理分析以及现场实例的验证，得出冲击弹性波法受钢筋影响小、作业性好，不仅可以快速定性测试，也能够对问题孔道进行缺陷定位，是一种行之有效的检测方法。
关键词：冲击弹性波；无损检测；压浆密实度；超长预应力管道1、桥梁预应力管道压浆密实度缺陷的危害和施工质量现状随着我国城市化进程步伐的不断加快，高架桥、立交桥等市政桥梁作为城市交通的主要连接枢纽，已经得到了大规模的建设和发展，越来越多的大跨径预应力桥梁应运而生，尤其以后张法施工居多。
后张法预应力桥梁除了预应力张拉控制外，张拉后需对孔道进行灌浆封闭，灌浆的密实度是保证预应力桥梁构件质量的重要影响因素之一。
预应力孔道灌浆的目的主要有两个。
一是排除孔道内的水和空气，防止预应力钢绞线被腐蚀，保证构件的耐久性；二是通过灌浆体使得钢绞线与周围混凝土形成一个整体，改善应力分布和提高构件的承载力。
如果压浆不密实，水和空气的进入使得处于高度张拉状态的钢绞线材料易发生腐蚀，造成有效预应力降低。
严重时，钢绞线会发生断裂，从而极大地影响桥梁的耐久性、安全性。
此外，压浆质量缺陷还会导致混凝土应力集中，进而改变梁体的设计受力状态，从而影响桥梁的承载力和使用寿命。
根据桥梁预应力管道压浆密实度调查统计数据可知，在全国各地后张法预应力桥梁孔道压浆密实度质量调查中，压浆密实度效果完全达到设计要求的仅占37%左右，而全空（未压浆）的高达13%左右，究其原因，除了施工质量没有控制好外，压浆密实度质量检验属于一破坏性检测，不利于施工后的检测。
1.桥梁预应力管道压浆密实度质量的检测方法目前无损检测技术已经颇为成熟，尤其在检测构件内部缺陷方面有多种方法，根据其原理和介质大致分为：电磁波、超声波、放射性以及冲击弹性波等。
无损检测技术应用案例解析
无损检测技术应用案例解析无损检测技术是一种通过对材料和结构进行检测而无需对其进行破坏性测试的技术。
它在工业领域中得到广泛应用，可以帮助企业提高产品质量、降低生产成本、延长设备的使用寿命。
本文将通过解析几个典型的案例，介绍无损检测技术在实际应用中的重要性和价值。
案例一：飞机零部件无损检测飞机作为一种高度机械化和复杂化的航空产品，其安全性对人们来说至关重要。
在飞机制造和运营过程中，对飞机零部件进行无损检测检查是必不可少的。
通过超声波检测、射线检测和涡流检测等无损检测技术，可以及时发现飞机部件的缺陷和损伤，避免因零部件结构失效而导致的事故发生。
无损检测技术可以帮助航空企业及时发现潜在缺陷，并采取相应的修复和处理措施，提高飞机的安全性和可靠性。
案例二：石化设备无损检测在石化工业中，压力容器、管道和焊接接头等设备的完整性对生产安全至关重要。
然而，这些设备在长期的高温、高压工作环境下可能存在缺陷或损伤，如腐蚀、疲劳裂纹等。
通过无损检测技术，可以对这些设备进行全面的检测，及时发现问题并采取相应的维修措施，保证设备的完整性和可靠性。
通过无损检测技术，石化企业可以预防和避免设备事故的发生，降低生产安全风险，保护工人的生命财产安全。
案例三：桥梁结构无损检测桥梁作为交通基础设施的重要组成部分，其结构健康状况直接关系到公共安全。
然而，长期的自然环境和风吹雨打可能导致桥梁出现裂缝、锈蚀和损伤等问题。
无损检测技术可以通过超声波探测、红外热像仪等手段，对桥梁结构进行全面的无损检测，及时发现结构缺陷，并采取相应的维修和加固措施，确保桥梁的稳定性和安全性。
无损检测技术的应用可以帮助交通管理部门及时发现潜在的结构问题，预防桥梁事故的发生，并提高公众的交通安全感。
案例四：核电站无损检测核电站是一种高风险行业，对设备的健康状况和完整性要求非常严格。
核电站的设备在高温高压、辐射环境下工作，如出现缺陷和损伤，可能危及人员安全和环境安全。
无损检测技术在核电站中起到了重要的作用，通过超声波、涡流、射线和红外热像仪等技术对核电站设备进行全面的无损检测，帮助核电企业及时发现和排除潜在的故障和安全隐患，确保核电站的安全稳定运行。
