成都市物理高考二轮复习专题06：电磁感应A卷
高考物理电磁感应专题四川卷历年真题及答案解析
高考物理电磁感应专题四川卷历年真题及答案解析导言：物理学中的电磁感应是高中物理课程的重要内容，也是高考物理的一大考点。
考生在备考阶段，需要对电磁感应的相关知识点和解题方法进行系统性的学习和掌握。
本文将为大家提供四川卷历年真题的选编以及答案的详细解析，希望能够帮助各位考生更好地备考。
第一节（共12分）1. (2019年四川卷) 电磁感应主要公式力的右手定则：取导线与磁感应方向垂直的方向为手指的伸出方向，磁感应方向为手掌的正方向，手腕的弯曲方向即为电流的方向。
安培环路定理：磁感应强度在闭合电流线上的线积分，等于该闭合电流线所围面积内的总电流与真空中的介质常数的乘积。
2. (2020年四川卷) 法拉第电磁感应现象当导体中的磁通量发生变化时，导体内将会产生感应电动势，并且该感应电动势的方向由楞次定律决定。
楞次定律的表达式为：“感应电流的方向使它的磁场所产生的磁通量的变化趋向于反抵消这种变化”。
根据楞次定律，当导体中的磁通量增加时，感应电流的方向会产生与磁场方向相反的磁场。
第二节（共34分）3. (2017年四川卷) 电磁感应实例解析题目描述：如图，图中S和N代表磁体的南北极。
现将S极末端移到自恢复弹簧左侧的止挡处，为使自恢复弹簧恢复受力平衡，应该在X位置处给它施加的电磁感应方式是（）。
解析：由于自恢复弹簧在右侧的S极处磁场减弱，根据楞次定律可知，感应电流的方向应与外磁场方向相同，即为S极。
所以答案选C。
4. (2016年四川卷) 磁感应强度大小计算题目描述：如图，从无限远处接近一根无限长的电流直导线。
下列论述正确的是（）。
解析：根据安培环路定理，电流线所形成的闭合回路趋于无穷大，对应的磁感应强度趋于零。
所以答案选D。
第三节（共54分）5. (2015年四川卷) 法拉第电磁感应现象应用题目描述：如图，AB为一根直导线，$P_1$、$P_2$、$P_3$与$P_4$ 平行。
一动导体CD在二者黏附(不漏电)的状态下绕过直导线，如动图所示。
新高考物理高频考点专项练习：专题二 考点06 受力分析 共点力平衡(A卷)
新高考物理高频考点专项练习：专题二考点06 受力分析共点力平衡（A卷）1.如图所示，内壁光滑、半径为R的半球形容器静置于水平地面上，现将一轻弹簧一端固定在容器底部A处（O为球心），另一端与质量为m的小球相连，小球静止于B点，OB与竖直方向的夹角为30θ︒=，已知重力加速度为g，则弹簧对小球的弹力1F与容器对小球的弹力2F之比为( )A.622+B.622-C.624+D.624-2.如图，A、B两个质量均为m的小球（视为质点）悬挂在O点，在小球B上施加一个外力F，缓慢地让两个小球偏离原来的位置，直到轻绳OA与竖直方向成30°角的平衡位置，当外力F最小时，轻绳OA与轻绳AB上的拉力大小之比为( )A.2:1B.3:3C.3:2D.3:13.自卸式运输车又称为翻斗车、工程车，由汽车底盘、液压举升机构、取力装置和货厢组成。
如图所示，在车厢由水平位置逐渐抬起至竖直的过程中，有关货物所受车厢的支持力F N和摩擦力F f，下列说法中正确的是( )A．摩擦力F f逐渐增大B．摩擦力F f先增大后减小C ．支持力F N 逐渐增大D ．支持力F N 先减小后不变4.如图所示，不可伸长的轻绳一端固定于竖直墙面的O 点，通过定滑轮和轻质动滑轮，另一端系一质量为1m 的重物，动滑轮下面挂有质量为2m 的重物，系统稳定时，轻绳与竖直墙面的夹角30θ=°，滑轮重力忽略不计，不计绳与滑轮摩擦，则1m 与2m 比值为( )A.1:3B.1:2C.1:3D.3:25.如图所示，一个半径为r 、重为G 的光滑均匀球，用长度为2r 的细绳挂在竖直光滑墙壁上，则绳子的拉力F 和球对墙壁压力N 的大小分别是( )A.2G G 、B.2,G GC.33,2G GD.233,33G G 6.如图，光滑球A 与粗糙半球B 放在倾角为30°的斜面C 上，C 放在水平地面上，均处于静止状态。
若A 与B 的半径相等，A 的质量为2m ，B 的质量为 m ，重力加速度大小为 g ，则( )A.C 对A 3mgB.C 对B 的摩擦力大小为12mgC.B 对A 23D.地面对C 3 7.如图所示，用细绳将小球悬挂于O 点，在垂直于细绳的外力F 作用下小球静止，细绳与竖直方向夹角为37°，细绳张力大小为T F .在F 方向与细绳始终保持垂直的情况下，将小球缓慢向上拉，直至细绳与竖直方向的夹角变为60°，在此过程中( )A.F 一直增大B.T F 一直增大C.F 始终大于T FD.F 先增大后减小8.如图所示，小球用细绳系住，绳的另一端固定于O 点。
专题06电磁感应交流电中的图像(原卷版)
专题06 电磁感应、交流电中的图像目录一.电磁感应中的图像问题综述 (1)二.根据Bt图像的规律，选择Et图像、It图像 (1)三.根据线圈穿越磁场的规律，选择E t-图像、U t-图像、I t-图像或E－x图像、 (2)U－x图像和I－x图像 (2)四.根据自感、互感的规律，选择E t-图像、U t-图像、I t-图像 (4)五．借助图像分析电磁感应三定则一定律 (5)六．应用图像分析电磁感应的综合问题 (6)七．交流电的变化规律图像的应用 (8)A．B．C．D．【典例分析2】（2023·北京西城·统考二模）如图1所示，一闭合金属圆环处在垂直圆环平面的匀强磁场中．若磁感应强度B随时间t按如图2所示的规律变化，设图中磁感应强度垂直纸面向里的方向为正方向，环中感应电流沿顺时针方向为正方向，则环中电流随时间变化的图象是（）A．B．C．D．三.根据线圈穿越磁场的规律，选择E t-图像、U t-图像、I t-图像或E－x图像、U－x图像和I－x图像【分析要点】线框匀速穿过方向不同的磁场，在刚进入或刚出磁场时，线框的感应电流大小相等，方向相同．当线框从一种磁场进入另一种磁场时，此时有两边分别切割磁感线，产生的感应电动势正好是两者之和，根据E=BLv，求出每条边产生的感应电动势，得到总的感应电动势．由闭合电路欧姆定律求出线框中的感应电流，此类电磁感应中图象的问题，近几年高考中出现的较为频繁，解答的关键是要掌握法拉第电磁感应定律、欧姆定律、楞次定律、安培力公式等等知识，要知道当线框左右两边都切割磁感线时，两个感应电动势方向相同，是串联关系．【典例分析1】（2024上·四川攀枝花·高三统考期末）如图所示，在边长为2l的正三角形ABC区域内有垂直直面向外的匀强磁场，一边长为l的菱形单匝金属线框abcd的底边与BC在同一直线上，菱形线框的∠=。
使线框保持恒定的速度沿平行于BC方向匀速穿过磁场区域。

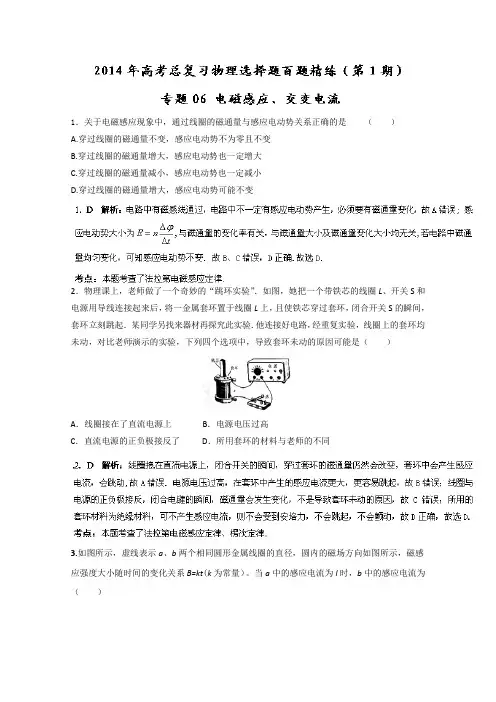

专题06 电磁感应、交变电流(第01期)-2014年高考总复习物理选择题百题精练
1．关于电磁感应现象中，通过线圈的磁通量与感应电动势关系正确的是（）A.穿过线圈的磁通量不变，感应电动势不为零且不变B.穿过线圈的磁通量增大，感应电动势也一定增大C.穿过线圈的磁通量减小，感应电动势也一定减小D.穿过线圈的磁通量增大，感应电动势可能不变2．物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环，闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动，对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是（）A．线圈接在了直流电源上B．电源电压过高C．直流电源的正负极接反了D．所用套环的材料与老师的不同3.如图所示，虚线表示a、b两个相同圆形金属线圈的直径，圆内的磁场方向如图所示，磁感应强度大小随时间的变化关系B=kt(k为常量）。
当a中的感应电流为I时，b中的感应电流为（）A. 0B. 0.5IC.ID.2I4.如图所示，矩形闭合线圈放置在水平薄板上，薄板左下方有一条形磁铁，当磁铁匀速自左向右通过线圈下方时，线圈始终保持静止，那么线圈中产生感应电流的方向(从上向下看) 和线圈受到薄板的摩擦力方向分别是（）A．感应电流的方向先逆时针方向，后顺时针方向B．感应电流的方向先顺时针方向，后逆时针方向C．摩擦力方向先向左、后向右D．摩擦力方向先向右、后向左5.如图所示，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0。
使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流；现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔBΔt的大小应（）A.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π考点：本题考查电磁感应。
[精选]高考物理二轮复习专题训练：电磁感应新人教版-试卷及答案
![[精选]高考物理二轮复习专题训练：电磁感应新人教版-试卷及答案](https://img.taocdn.com/s3/m/033120b5a98271fe900ef91c.png)
[精选]高考物理二轮复习专题训练：电磁感应新人教版-试卷及答案精选文档可编辑修改电磁感应(附参考答案)1.矩形导线框固定在匀强磁场中，如图甲所示。
磁感线的方向与导线框所在平面垂直，规定磁场的正方向为垂直纸面向里,磁感应强度B随时间t变化的规律如图乙所示，则 A. 从0到t1时间内，导线框中电流的方向为abcda B. 从O到t1时间内，导线框中电流越来越小C. 从0到t2时间内，导线框中电流的方向始终为adcbaD. 从0到t2时间内，导线框ab边受到的安培力越来越大答案：C解析：由楞次定律，从0到t2时间内，导线框中电流的方向始终为adcba，选项A错误C正确；由法拉第电磁感应定律和闭合电路欧姆定律，从O到t1时间内，导线框中电流恒定，选项B错误；由安培力公式，从0到t2时间内，导线框ab边受到的安培力先减小后增大，选项D错误。
2．长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如右图所示。
0?在TT?T2时间内，直导线中电流向上。
则在2时间内，线框中感应电流的方向与所受安培力情况是（）A．感应电流方向为顺时针，线框受安培力的合力方向向左 B．感应电流方向为顺时针，线框受安培力的合力方向向右 C．感应电流方向为逆时针，线框受安培力的合力方向向右 D．感应电流方向为逆时针，线框受安培力的合力方向向左 2．答案：BT?T2解析：在时间内，由楞次定律可知，线框中感应电流的方向为顺时针，由左手定则可判断线框受安培力的合力方向向右，选项B正确。
3.两根足够长的光滑导轨竖直放置，间距为L，顶端接阻值为R的电阻。
质量为m、电阻为r的金属棒在距磁场上边界某处静止释放，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示，不计导轨的电阻，重力加速度为g 则A. 金属棒在磁场中运动时，流过电阻R的电流方向为a→bB2L2vB. 金属棒的速度为v时，金属棒所受的安培力大小为R?r mg?R+r?BLC. 金属棒的最大速度为：?mg???BL??R D. 金属棒以稳定的速度下滑时，电阻R的热功率为答案：BD解析：金属棒在磁场中向下运动时，由楞次定律，流过电阻R的电流方向为b→a，选项A错误；金属棒的速度为v时，金属棒中感应电动势E=BLv，感应电流I=E/(R+r)所受的安培力大小为- 1 - 精选文档可编辑修改2精选文档可编辑修改B2L2vF=BIL=R?r,选项B正确；当安培力F=mg时，金属棒下落速度最大，金属棒的最大速度为mg?R+r?B2L2，选项C错误；金属棒以稳定的速度下滑时，电阻R和r的热功率为v=?mg??mg?????BLBL????R，选项D正确。

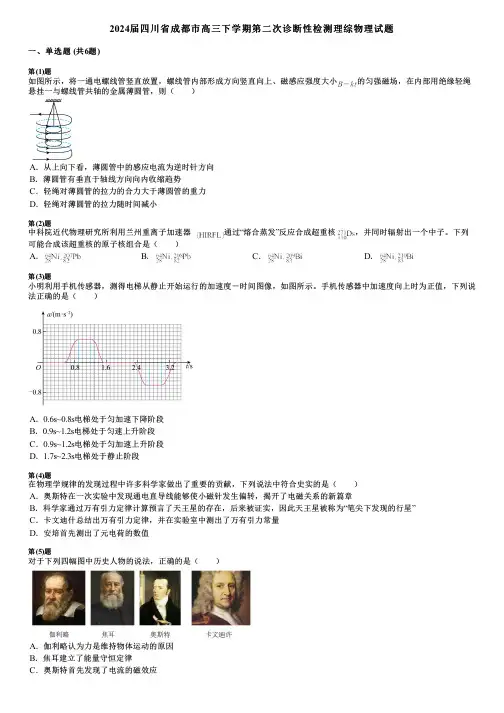

2024届四川省成都市高三下学期第二次诊断性检测理综物理试题
2024届四川省成都市高三下学期第二次诊断性检测理综物理试题一、单选题 (共6题)第(1)题如图所示，将一通电螺线管竖直放置，螺线管内部形成方向竖直向上、磁感应强度大小的匀强磁场，在内部用绝缘轻绳悬挂一与螺线管共轴的金属薄圆管，则（ ）A．从上向下看，薄圆管中的感应电流为逆时针方向B．薄圆管有垂直于轴线方向向内收缩趋势C．轻绳对薄圆管的拉力的合力大于薄圆管的重力D．轻绳对薄圆管的拉力随时间减小第(2)题中科院近代物理研究所利用兰州重离子加速器通过“熔合蒸发”反应合成超重核，并同时辐射出一个中子。
下列可能合成该超重核的原子核组合是（ ）A．B．C．D．第(3)题小明利用手机传感器，测得电梯从静止开始运行的加速度－时间图像，如图所示。
手机传感器中加速度向上时为正值，下列说法正确的是（ ）A．0.6s~0.8s电梯处于匀加速下降阶段B．0.9s~1.2s电梯处于匀速上升阶段C．0.9s~1.2s电梯处于匀加速上升阶段D．1.7s~2.3s电梯处于静止阶段第(4)题在物理学规律的发现过程中许多科学家做出了重要的贡献，下列说法中符合史实的是（ ）A．奥斯特在一次实验中发现通电直导线能够使小磁针发生偏转，揭开了电磁关系的新篇章B．科学家通过万有引力定律计算预言了天王星的存在，后来被证实，因此天王星被称为“笔尖下发现的行星”C．卡文迪什总结出万有引力定律，并在实验室中测出了万有引力常量D．安培首先测出了元电荷的数值第(5)题对于下列四幅图中历史人物的说法，正确的是（ ）A．伽利略认为力是维持物体运动的原因B．焦耳建立了能量守恒定律C．奥斯特首先发现了电流的磁效应D．卡文迪许测定了元电荷的数值第(6)题某个物体在一段时间内运动的v-t图像为如图所示的曲线，在0～2s内，该物体的（ ）A．速度大小一直在增大B．物体的加速度方向始终不变C．位移大小大于1mD．该物体一直在沿正方向运动二、多选题 (共4题)第(1)题如图甲所示，足够长的水平传送带以某一恒定速率顺时针转动，一根轻弹簧两端分别与物块和竖直墙面连接，将物块在传送带左端无初速度释放，此时弹簧恰处于原长且为水平。
高考冲刺物理百题精练 专题06 电磁感应、交变电流(含解析)
2015年高考冲刺物理百题精练 专题06 电磁感应、交变电流（含解析）1．如图甲所示，相距为L 的光滑平行金属导轨水平放置，导轨一部分处在以OO ′为右边界匀强磁场中，匀强磁场的磁感应强度大小为B ，方向垂直导轨平面向下，导轨右侧接有定值电阻R ，导轨电阻忽略不计。
在距边界OO ′也为L 处垂直导轨放置一质量为m 、电阻r 的金属杆ab 。
（1）若金属杆ab 固定在导轨上的初位置，磁场的磁感应强度在t 时间内由B 均匀减小到零，求此过程中电阻R 上产生的电量q 。
（2）若ab 杆在恒力作用下由静止开始向右运动3L 距离，其速度—位移的关系图象如图乙所示（图中所示量为已知量）。
求此过程中电阻R 上产生的焦耳热Q 1。
（3）若ab 杆固定在导轨上的初始位置，使匀强磁场保持大小不变绕OO ′轴匀速转动。
若磁场方向由图示位置开始转过2π的过程中，电路中产生的焦耳热为Q 2. 则磁场转动的角速度ω大小是多少？1. 【解析】则 422)(4L B Q r R πω+=考点：本题考查了法拉第电磁感应定律。
2．如图所示，宽度为L 的足够长的平行金属导轨固定在绝缘水平面上，导轨的两端连接阻值R 的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度为B ，一根质量m 的导体棒M N 放在导轨上与导轨接触良好，导体棒的有效电阻也为R ，导体棒与导轨间的动摩擦因数为μ，设最大静摩擦力等于滑动摩擦力．导体棒M N 的初始位置与导轨最左端距离为L ，导轨的电阻可忽略不计．（1）若用一平行于导轨的恒定拉力F 拉动导体棒沿导轨向右运动，在运动过程中保持导体棒与导轨垂直，求导体棒最终的速度；（2）若导体棒的初速度为0v ，导体棒向右运动L 停止，求此过程导体棒中产生的焦耳热；（3）若磁场随时间均匀变化，磁感应强度0B B kt =+（k >0），开始导体棒静止，从t =0 时刻起，求导体棒经过多长时间开始运动以及运动的方向．2. 【解析】（3）22B E L kL t∆==∆ 2EI R=导体棒恰好运动时0()B kt IL mg μ+= 解得0232mgR B t k L kμ=- 由楞次定律得导体棒将向左运动 考点：本题考查了法拉第电磁感应定律。
2024届四川省成都市高三第二次诊断性检测理综物理试题(基础必刷)
2024届四川省成都市高三第二次诊断性检测理综物理试题（基础必刷）一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里。
许多质量为m、带电量为+q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域。
不计重力，不计粒子间的相互影响。
图中阴影部分表示带电粒子可能经过的区域，其中。
哪个图是正确的？（ ）A．B．C．D．第(2)题2021年10月16日0时23分许，我国在酒泉卫星发射中心成功发射神舟十三号载人飞船，约6个半小时后，飞船与天和核心舱顺利完成快速自主交会对接。
飞船在近地点高度200公里，远地点高度356公里的轨道上运行。
若将神舟十三号绕地球运动视作匀速圆周运动，则下列关于神舟十三号载人飞船的分析正确的是（ ）A．飞船发射速度大于11.2km/sB．飞船绕地球飞行速度大于7.9km/sC．飞船绕地球飞行周期小于24hD．飞船绕地飞行过程中宇航员不再受重力作用第(3)题南昌市秋水广场拥有亚洲最大的音乐喷泉群．一同学在远处观看秋水广场喷泉表演时，估测喷泉中心主喷水口的水柱约有40层楼高，表演结束时，靠近观察到该主喷水管口的圆形内径约有10cm，由此估算驱动主喷水的水泵功率最接近的数值是A．5×102W B．5×103W C．5×104W D．5×105W第(4)题如图，一轻绳跨过光滑定滑轮，绳的一端系物块P，P置于水平桌面上，与桌面间存在摩擦；绳的另一端悬挂一轻盘（质量可忽略），盘中放置砝码。
改变盘中砝码总质量m，并测量P的加速度大小a，得到图像。
重力加速度大小为g。
在下列图像中，可能正确的是（ ）A．B．C．D．第(5)题甲、乙两车在平直公路上行驶，其位移-时间图像如图所示，则下列说法正确的是（ ）A ．0~4s 内，甲车做曲线运动，乙车做直线运动B ．2 s 末，甲，乙两车相遇C ．2 s 末，甲车的速度小于乙车的速度D ．0~4s 内，甲、乙两车的平均速度相同第(6)题“天问一号”计划在火星表面悬停以寻找最佳着陆点。
2020高考物理二轮专题复习 专题06 探究电流与电压、电阻的关系(解析版)
专题6 探究电流与电压、电阻的关系探究电流与电压、电阻的关系欧姆定律一章中的重要实验，是得出欧姆定律的必做实验，也是中考电学最常考的电学实验之一。
通过实验的探究有助于对欧姆定律的正确理解，为学好欧姆定律这一章打下良好的基础。
一、探究电流与电压、电阻的关系实验过程 1、实验方法：影响电流大小的因素有电压、电阻，因此实验采用控制变量法。
2、实验器材（七种）及电路图：电流用电流表测量，电压用电压表测量， 还必须有电源、开关、导线另外还有电阻、滑动变阻器，共七种。
电路图如右图：3、实验设计及记录表格：（一）探究电流与电压的关系（1）应保持电阻不变，通过移动滑动变阻 器的滑片改变电阻两端的电压，测量通过 电阻的电流。
（2）实验表格（表一）4、进行实验，将数据入表格中：（1）连接电路时，开关应断开，滑动变阻器的滑片应处于阻值最大处。
（2）电流表、电压表接线柱接入电路时应为“正入负出”。
（3）电路连接完毕，经检查无误后，闭合开关前应先试触。
（4）读数后，立即断开电路，以免电阻通电时间过长而发热，影响实验。
5、分析论证及数据处理：通过表一可知：在导体电阻一定时，导体中的电流与导体两端的电压成正比。
将表一中的数据用图像处理，得到如下图像：6、得出结论：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这个结论就是欧姆定律。
7、交流讨论：（1）在“探究电流与电压的关系”的实验中，滑动变阻器的主要作用是：改变导体两端的电压，从而改变电路中的电流；“探究电流与电阻的关系”的实验中，滑动变阻器的主要作用是：控制电阻两端的电压相等。
（2）得出结论时，我们不可以说“电压与电流成正比”，也不可以说“电阻与电流成反比”，因为这里有个因果关系。
（3）在“探究电流与电阻的关系”的实验中，用10Ω的电阻替换5Ω的电阻时，为保持电压表示数不变，应将滑动变阻器阻值调大，即“换大调大”；反之用5Ω的电阻替换10Ω的电阻时，为保持电压表示数不变，应将滑动变阻器阻值调小，即“换小调小”。
成都市人民北路中学高中物理选修二第二章《电磁感应》测试卷(包含答案解析)
一、选择题1．(0分)[ID：128589]如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。
一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中（）A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿竖直方向2．(0分)[ID：128584]如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。
A 和B是两个完全相同的小灯泡。
下列说法正确的是（）A．闭合开关S后，A灯亮，B灯不亮B．闭合开关S后，A灯亮，B灯慢慢变亮C．开关S闭合电路稳定后，在突然断开的瞬间，A、B灯都闪亮一下D．开关S闭合电路稳定后，在突然断开的瞬间，A灯立即熄灭、B灯闪亮一下再熄灭3．(0分)[ID：128574]如图，线圈L的自感系数极大，直流电阻忽略不计；D1、D2是两个二极管，当电流从“＋”流向“-”时能通过，反之不通过；R0是保护电阻，则（）A．闭合S之后，B灯慢慢变亮B．闭合S之后，A灯亮且亮度不变C．断开S瞬时，A灯闪一下再慢慢熄灭D．断开S瞬时，B灯闪一下再慢慢熄灭4．(0分)[ID：128573]如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。
质量为m 的金属杆ab 以初速度v 0从轨道底端向上滑行，达到最大高度h 后保持静止。
若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。
关于上滑过程，下列说法正确的是（ ）A ．通过电阻R 的电量为sin BLh R θB ．金属杆中的电流方向由b 指向aC ．金属杆克服安培力做功等于2012mv mgh - D ．金属杆损失的机械能等于电阻R 产生的焦耳热5．(0分)[ID ：128569]如图所示，MPQN 是边长为L 和2L 的矩形，由对角线MQ 、NP 与MN 、PQ 所围的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成都市物理高考二轮复习专题06：电磁感应A卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共12分)1. （2分） (2017高二下·新化期中) 如图所示，在磁感应强度为B，方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为El；若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E2 ，则通过电阻R的电流方向及E1与E2之比El：E2分别为（）A . b→a，2：1B . a→b，2：1C . a→b，1：2D . b→a，1：22. （2分）如图甲所示，固定在光滑水平面上的正三角形金属线框，匝数n=20，总电阻R=2.5Ω，边长L=0.3m，处在两个半径均为r= 的圆形匀强磁场区域中．线框顶点与右侧圆中心重合，线框底边中点与左侧圆中心重合．磁感应强度B1垂直水平面向外，大小不变；B2垂直水平面向里，大小随时间变化，B1、B2的值如图乙所示．（π取3）（）A . 通过线框中感应电流方向为顺时针方向B . t=0时刻穿过线框的磁通量为0.01 WbC . t=0.6 s内通过线框中的电荷量为0.006 CD . 经过t=0.6 s线框中产生的热量为0.06 J3. （2分）如图所示，灯泡A、B与固定电阻的阻值均为R ， L是带铁芯的理想线圈，电源的内阻不计开关、均闭合且电路达到稳定已知电路中的各种元件均在安全范围之内下列判断中正确的是（）A . 灯泡A中有电流通过，方向为B . 将断开的瞬间，灯泡A、B同时熄灭C . 将断开的瞬间，通过灯泡A的电流最大值要比原来通过灯泡B的电流大D . 将断开，电路达到稳定，灯泡A、B的亮度相同4. （2分）如图所示,一束质量、速度和电荷量不同的正离子垂直地射入匀强磁场和匀强电场正交的区域里,结果发现有些离子保持原来的运动方向,有些未发生任何偏转.如果让这些不偏转的离子进入另一匀强磁场中,发现这些离子又分裂成几束,对这些进入另一磁场的离子,可得出结论（）A . 它们的动能一定各不相同B . 它们的电荷量一定各不相同C . 它们的质量一定各不相同D . 它们的电荷量与质量之比一定各不相同5. （2分） (2017高二上·河北期末) 两根相距为L的足够长的金属弯角光滑导轨如图所示放置，它们各有一边在同一水平面内，另一边与水平面的夹角为37°，质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，导轨的电阻不计，回路总电阻为2R，整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中，当ab 杆在平行于水平导轨的拉力F作用下以速度v沿导轨匀速运动时，cd杆恰好处于静止状态，重力加速度为g，以下说法正确的是（）A . ab杆所受拉力F的大小为mg sin37°B . 回路中电流为C . 回路中电流的总功率为mgv sin37°D . m与v大小的关系为m=6. （2分） (2017高二上·海口期末) 电磁感应中下列说法正确的是（）A . 法拉第电磁感应定律公式是Q=I2RtB . 高电压输电会增大导线上因发热而损失的电能C . 电路中自感的作用是阻止电流的变化D . 利用涡流的热效应可以制成一种新型的炉灶﹣﹣电磁炉二、多选题 (共4题；共12分)7. （3分）(2019·广州模拟) 如图1所示，光滑的平行竖直金属导轨AB、CD相距L，在A、C之间接一个阻值为R的电阻，在两导轨间abcd矩形区域内有垂直导轨平面竖直向上、宽为5d的匀强磁场，磁感应强度为B，一质量为m、电阻为r、长度也刚好为L的导体棒放在磁场下边界ab上（与ab边重合），．现用一个竖直向上的力F 拉导体棒，使它由静止开始运动，已知导体棒离开磁场前已开始做匀速直线运动，导体棒与导轨始终垂直且保持良好接触，导轨电阻不计，F随导体棒与初始位置的距离x变化的情况如图2所示，下列判断正确的是（）A . 导体棒经过磁场的过程中，通过电阻R的电荷量为B . 导体棒离开磁场时速度大小为C . 离开磁场时导体棒两端电压为D . 导体棒经过磁场的过程中，电阻R产生焦耳热为8. （3分）(2020·长沙模拟) 如图所示，abcd为边长为L的正方形线框，线框在纸面内，电阻为R．图中虚线区域内有垂直纸面向里的匀强磁场．现用外力作用于线框，使线框从图示位置开始沿x轴正方向做初速度为零的匀加速运动，线框运动过程中，ad边始终水平，线框平面始终与磁场垂直，磁场宽度大于L，x轴正方向作为力的正方向，则磁场对线框的作用力F随时间t的变化图线及线框ab边的电压U随时间t的变化图象正确的是（）A .B .C .D .9. （3分）(2017·南昌模拟) 如图所示，两条足够长的光滑金属导轨平行放置，导轨所在平面与水平面的夹角为θ，导轨上端连有定值电阻，匀强磁场垂直于导轨平面．将质量为m的导体棒放在导轨上静止释放，当速度达到v时导体棒开始匀速运动，此时再对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒定，导体棒最终以2v的速度匀速运动．已知导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g．在由静止开始运动到以速度2v匀速运动的过程中（）A . 拉力的功率为2mgvsin θB . 安培力的最大功率为2mgvsin θC . 加速度的最大值为2gsinθD . 当棒速度为1.5v时，加速度大小为gsinθ10. （3分） (2017高三上·定州模拟) 如图所示，固定的竖直光滑U型金属导轨，间距为L，上端接有阻值为R的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B的匀强磁场中，质量为m、电阻为r的导体棒与劲度系数为k的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x1=，此时导体棒具有竖直向上的初速度v0 ．在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是（）A . 初始时刻导体棒受到的安培力大小F=B . 初始时刻导体棒加速度的大小a=2g+C . 导体棒往复运动，最终将静止时弹簧处于压缩状态D . 导体棒开始运动直到最终静止的过程中，电阻R上产生的焦耳热Q= mv02+三、综合题 (共5题；共85分)11. （15分） (2017高二下·钦州港期末) 质量为0.5kg的小球沿光滑水平面以5m/s的速度冲向墙壁后又以4m/s的速度被反向弹回．如图，若球跟墙的作用时间为0.05s．求：（1）小球动量的增量；（2）小球在碰撞过程中受到的平均冲力大小．12. （15分）(2018·台州模拟) 如图所示,平行导轨由光滑的圆弧轨道和光滑的水平轨道以及租糙的倾斜轨道平滑连接组成。
导轨间距L=0.5m,导轨底端接有的电阻。
水平轨道处矩形区域ABCD存在着垂直水平面向上的匀强磁场,磁感应强度大小B1=0.5T,倾斜轨道与水平面的夹角为30°,处在垂直于斜面向下的匀强磁场中,磁感应强度大小B2=1T。
ab和cd是质量m=0.1kg,电阻R=0.1Ω的两根相同金属细杆,金属细杆与倾斜导轨的动摩擦因数(设最大静摩擦力等于滑动摩擦力)。
开始时,ab杆静止在倾斜导轨上,cd杆从光滑圆弧轨道无初速释放,释放位置离水平导轨的高度h=0.072m。
在t=0时刻,以速度v0离开圆弧轨道，进入水平轨道的磁场区域。
为使得cd杆匀加速通过磁场区域,进入磁场后,对cd杆施加一水平向左的外力F，t=0时刻F的大小为0.8N，经过一段时间,在t=t1时刻,cd杆即将离开磁场区域AB边界，此时ab杆刚要开始沿斜面运动(但未运动)。
(g取10m/s2)求：（1） cd杆刚进入水平轨道磁场区域时的速度v0大小和通过水平轨道磁场区域的时间t1；（2） cd杆通过水平轨道磁场区域过程,通过电阻R的电荷量；（3） cd杆通过水平轨道磁场区域过程，cd杆的产生热量Qcd=0.32J,求外力F做的功。
13. （15分） (2015高二下·翔安期中) 如图所示，MN、PQ为竖直放置的两根足够长平行光滑导轨，相距为d=0.5m，M、P之间连一个R=1.5Ω的电阻，导轨间有一根质量为m=0.2kg，电阻为r=0.5Ω的导体棒EF，导体棒EF可以沿着导轨自由滑动，滑动过程中始终保持水平且跟两根导轨接触良好．整个装置的下半部分处于水平方向且与导轨平面垂直的匀强磁场中，磁感应强度为B=2T．取重力加速度g=10m/s2 ，导轨电阻不计．（1）若导体棒EF从磁场上方某处沿导轨下滑，进入匀强磁场时速度为v=2m/s，a．求此时通过电阻R的电流大小和方向；b．求此时导体棒EF的加速度大小；（2）若导体棒EF从磁场上方某处由静止沿导轨自由下滑，进入匀强磁场后恰好做匀速直线运动，求导体棒EF开始下滑时离磁场的距离．14. （20分） (2018高二下·伊宁期末) 如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距L为1m，电阻不计。
导轨所在的平面与磁感应强度B为1T的匀强磁场垂直。
质量m＝0.2 kg、电阻r＝1Ω的金属杆ab 始终垂直于导轨并与其保持光滑接触，导轨的上端有阻值为R＝3Ω的灯泡。
金属杆从静止下落，当下落高度为h ＝4m后灯泡保持正常发光。
重力加速度为g＝10m/s2。
求：（1）灯泡的额定功率；（2）金属杆从静止下落4m的过程中通过灯泡的电荷量；（3）金属杆从静止下落4m的过程中灯泡所消耗的电能．15. （20分）如图所示，两条平行的光滑金属导轨相距L=1m，金属导轨由倾斜与水平两部分组成，倾斜部分与水平方向的夹角为θ=37°，整个装置处在竖直向上的匀强磁场中．金属棒EF和MN的质量均为m=0.2kg，电阻均为R=2Ω．EF置于水平导轨上，MN置于倾斜导轨上，两根金属棒均与导轨垂直且接触良好．现在外力作用下使EF棒以速度v0=4m/s向左匀速运动，MN棒恰能在倾斜导轨上保持静止状态．倾斜导轨上端接一阻值也为R的定值电阻．重力加速度g=10m/s2 ．（1）求磁感应强度B的大小；（2）若将EF棒固定不动，将MN棒由静止释放，MN棒沿斜面下滑距离d=5m时达到稳定速度，求此过程中通过MN棒的电荷量；（3）在（2）过程中，整个电路中产生的焦耳热．参考答案一、单选题 (共6题；共12分)1-1、答案：略2-1、3-1、4-1、5-1、6-1、答案：略二、多选题 (共4题；共12分)7-1、8-1、9-1、答案：略10-1、三、综合题 (共5题；共85分)11-1、答案：略11-2、答案：略12-1、答案：略12-2、答案：略12-3、答案：略13-1、答案：略13-2、答案：略14-1、答案：略14-2、答案：略14-3、答案：略15-1、答案：略15-2、答案：略15-3、答案：略第11 页共11 页。
