履带起重机
履带式起重机
履带式起重机简介履带式起重机是一种利用履带进行行驶和位置调整的机械设备，常用于工地、码头等需要进行起重作业的场所。
它具有重量大、起重能力强、移动便捷、适应性广等特点。
本文将从结构、分类、工作原理、应用领域等方面对履带式起重机进行详细介绍。
结构履带式起重机主要由下述几个部分组成：•底盘：由履带、行走机构和转向机构组成。
•上部结构：包括动臂、起重机构、控制台等。
其主要功能是完成起重作业。
•控制系统：主要由电气控制设备、液压系统、气动系统、机械传动等组成。
分类根据功能和结构特点，履带式起重机可以分为多种类型，常见的有：履带起重机履带起重机是常见的履带式起重机种类之一，主要通过履带带动整机行走，具有构造简单、操作简便、使用方便等优点。
履带塔机履带塔机结构类似于塔吊，但将车轮更改为履带，从而实现了更大的移动范围和支撑面积。
履带塔机常用于建筑工地和道路施工。
履带式移动式起重机履带式移动式起重机通常由底盘、动臂、起重机构及控制系统组成。
具有移动迅速、起重能力大、适应性广等优点，广泛应用于港口、码头、桥梁等场所。
工作原理履带式起重机通过底盘的履带行走带动机械臂、起重机构、控制系统等部分进行工作。
其工作原理主要包括以下几个方面：•底盘行走原理：通过履带带动底盘前进和后退，也可实现机械臂的左右移动。
•机械臂工作原理：机械臂与起重机构通过液压系统进行联动控制，完成吊装、搬运等任务。
•控制系统原理：通过电气设备、液压系统、机械传动等相互联动，控制履带式起重机的操作。
应用领域履带式起重机适用范围广泛，主要应用于以下场所：•建筑工地：常用于大型建筑工地、高层建筑等场所，完成起重、装卸等任务。
•港口、码头：主要用于装卸、吊装、堆垛等任务，起重能力通常在几十至几百吨。
•道路施工：用于桥梁施工、道路维修等任务，通常在狭窄的施工场地中使用。
总之，履带式起重机具有移动灵活、起重能力强等优势，广泛应用于各种起重作业。
履带式起重机的结构和工作原理
履带式起重机的结构和工作原理履带式起重机是一种用于运输和吊装重物的机械设备，它具有强大的起升能力和适应各种复杂地形的能力。
本文将详细介绍履带式起重机的结构和工作原理。
一、结构组成履带式起重机主要由起重机底盘和起重机臂组成。
1. 起重机底盘：起重机底盘由发动机、驾驶室、行走装置和操作装置组成。
发动机负责提供动力，驾驶室是驾驶员进行操作和控制的地方，行走装置包括履带、履带轨道和驱动系统，操作装置用于控制起重机的运行和吊装作业。
2. 起重机臂：起重机臂是起重机的主要工作部件，用于吊装和抓取重物。
起重机臂分为起重臂、平衡臂和配重臂等部分。
起重臂可进行伸缩和折叠，以适应不同高度和距离的吊装任务。
平衡臂用于平衡起重机在吊装时的重心，保持其稳定性。
配重臂用于增加起重机的起重能力。
二、工作原理履带式起重机的工作原理可以简单概括为以下几个步骤：1. 行走：首先由驾驶员操作起重机底盘的行走装置，通过控制履带的前进、后退和转向来使起重机移动到工作地点。
2. 准备：到达工作地点后，驾驶员停止起重机行走，然后进行起重机的稳定性调整。
这包括调节起重机的护腿或支撑桅杆，保证其平稳和牢固。
3. 吊装：调整好稳定性后，驾驶员在驾驶室内操作起重机的操作装置，通过控制起重臂的动作来完成吊装任务。
这包括起重臂的伸缩、折叠、上升、下降和旋转等动作，以便将重物吊起、移动和放下。
4. 完成：完成吊装任务后，起重机可以继续行走到下一个工作地点，或者返回起始地点。
三、应用领域履带式起重机在各个领域都有广泛的应用，特别适用于复杂地形和狭窄工作空间。
它可以用于建筑工地上的建筑物吊装，港口码头上的货物装卸，工厂厂区内的设备安装等。
它的起升能力大、运动灵活，可以满足各种复杂工况的需求。
总结：履带式起重机是一种重要的工程机械设备，它的结构复杂，工作原理精密。
了解履带式起重机的结构和工作原理对于操作和维护起重机具有重要意义。
通过合理使用履带式起重机，可以提高吊装效率，确保工程项目的顺利进行。

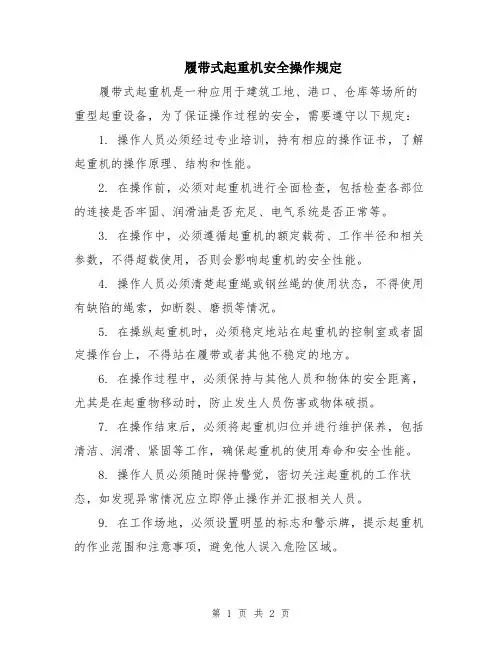

履带式起重机安全操作规定
履带式起重机安全操作规定
履带式起重机是一种应用于建筑工地、港口、仓库等场所的重型起重设备，为了保证操作过程的安全，需要遵守以下规定：
1. 操作人员必须经过专业培训，持有相应的操作证书，了解起重机的操作原理、结构和性能。
2. 在操作前，必须对起重机进行全面检查，包括检查各部位的连接是否牢固、润滑油是否充足、电气系统是否正常等。
3. 在操作中，必须遵循起重机的额定载荷、工作半径和相关参数，不得超载使用，否则会影响起重机的安全性能。
4. 操作人员必须清楚起重绳或钢丝绳的使用状态，不得使用有缺陷的绳索，如断裂、磨损等情况。
5. 在操纵起重机时，必须稳定地站在起重机的控制室或者固定操作台上，不得站在履带或者其他不稳定的地方。
6. 在操作过程中，必须保持与其他人员和物体的安全距离，尤其是在起重物移动时，防止发生人员伤害或物体破损。
7. 在操作结束后，必须将起重机归位并进行维护保养，包括清洁、润滑、紧固等工作，确保起重机的使用寿命和安全性能。
8. 操作人员必须随时保持警觉，密切关注起重机的工作状态，如发现异常情况应立即停止操作并汇报相关人员。
9. 在工作场地，必须设置明显的标志和警示牌，提示起重机的作业范围和注意事项，避免他人误入危险区域。
10. 在特殊天气或恶劣工况下，如强风、暴雨等，必须停止起重机的使用，以确保操作人员和周围人员的安全。
总之，履带式起重机的安全操作规定需要严格执行，只有在合理、安全、稳定的环境下进行操作，才能有效预防事故的发生。
履带式起重机使用安全措施
履带式起重机使用安全措施履带式起重机（以下简称起重机）是一种大型的施工机械，广泛应用于建筑、桥梁、水利等工程中。
然而，起重机的使用过程中存在一定的安全隐患，为保障人身安全和财产安全，在使用起重机时必须严格遵守各项安全措施。
本文将对起重机使用过程中的安全措施进行详细说明。
1. 前期准备在进行起重操作之前，司机必须对起重机进行全面的检查，确保起重机的各项功能正常。
检查内容包括：•起重机臂、支腿、履带、轮胎等部件是否有裂纹、变形、腐蚀等痕迹；•起重机主机、齿轮箱、液压系统等是否有漏油、漏气、漏电等现象；•起重机的各项工作装置、遥控器、反向器等是否正常工作。
同时，还需对工作场地进行安全评估和确定安全通道、限高线、标志标牌等安全设施。
2. 操作规范在正式进行起重操作之前，司机必须对于起重机的操作规范有清晰的认识，严格按照操作规范来操作起重机。
操作规范包括：•维持固定通道畅通无阻；•避免超重量抓取以及抓取物体偏心距过大；•在限高标志线以内作业；•避免超长臂下放作业；•避免离地过高作业；•保持起重机稳定，避免起重机的旋转和摇晃；•严禁超速行驶、超载起重、超员乘坐等。
3. 安全防御除了操作规范外，司机还需采取一些安全防御措施。
这些措施包括：3.1. 安全带司机在操纵起重机时，应该系好安全带，以保障自己在起重机发生失控或翻车事故时的安全。
3.2. 防滑措施当起重机在泥泞或湿滑的路面上行驶时，司机应该注意加强起重机的牵引力，并且要时刻注意操控履带，以保护行驶通道的曲面。
3.3. 挡板和履带间保持适当间隔当起重机前进时，履带悬起部分往往遇到某个突出物时会向下移动，因此，挡板和履带之间应该保持一定的距离，防止挡板被履带弹起，从而发生人员伤害和工具损坏等不良后果。
3.4. 安全锁在起重机进行吊装作业时，应该采取安全锁等安全措施，防止吊装物体因不可避免的原因导致脱落，从而造成危险。
3.5. 预警器在起重机上装有许多监测装置，如重量测量器、高度计、遥控器、反向器等。
履带式起重机的技术参数及关系(一)
履带式起重机的技术参数及关系(一)履带式起重机的技术参数及关系1. 技术参数•载重能力：履带式起重机的技术参数之一是其最大载重能力。
该参数表示起重机能够承受的最大重量，通常以吨或吨力（t）为单位进行标注。
•起升高度：起升高度是指履带式起重机在应用中可以达到的最大高度。
也是一个重要的技术参数，决定了起重机在实际工作中的灵活性和适用范围。
•动臂长度：动臂长度也是履带式起重机的技术参数之一。
该参数代表起重机臂杆的长度，通常以米（m）为单位进行标注。
•最大工作半径：该参数表示起重机臂杆能够延伸的最大长度，也是一个重要的技术指标。
通常以米（m）为单位进行标注。
2. 技术参数之间的关系•载重能力与动臂长度：一般来说，起重机的载重能力和动臂长度存在一定的关系。
一般情况下，当动臂长度增加时，起重机的载重能力也会相对增加，因为较长的动臂可以提供更大的力矩，从而能够承载更重的物体。
•载重能力与最大工作半径：起重机的载重能力通常也与其最大工作半径有关。
一般情况下，如果起重机需要在较大的半径范围内工作，其承重能力可能相对较小，因为较大的工作半径需要更大的功率和更健康的平衡能力。
•载重能力与起升高度：起重机的载重能力有时也与其起升高度相关。
一般情况下，如果起重机需要在较高高度上进行工作，其承重能力可能会相对较小，这是因为在高处工作需要更大的平衡能力和稳定性。
•动臂长度与最大工作半径：履带式起重机的动臂长度通常与其最大工作半径直接相关。
较长的动臂长度通常可以提供较大的最大工作半径，因为更长的动臂可以更远地延伸起重物体。
请注意，以上关系并不是绝对的，而是一般情况下成立的。
实际情况可能受到各种因素的影响，如起重机的结构设计、材料质量、技术水平等。
因此，在选择和使用履带式起重机时，需要综合考虑各项技术参数及其之间的关系，以满足实际需求。

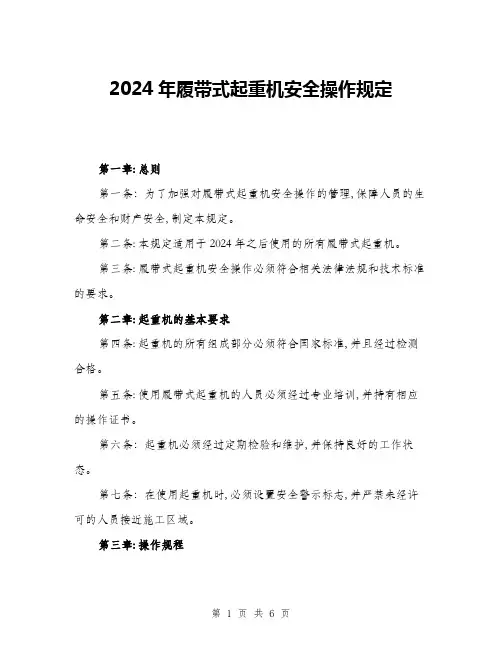

2024年履带式起重机安全操作规定(二篇)
2024年履带式起重机安全操作规定第一章: 总则第一条：为了加强对履带式起重机安全操作的管理, 保障人员的生命安全和财产安全, 制定本规定。
第二条: 本规定适用于2024年之后使用的所有履带式起重机。
第三条: 履带式起重机安全操作必须符合相关法律法规和技术标准的要求。
第二章: 起重机的基本要求第四条: 起重机的所有组成部分必须符合国家标准, 并且经过检测合格。
第五条: 使用履带式起重机的人员必须经过专业培训, 并持有相应的操作证书。
第六条：起重机必须经过定期检验和维护, 并保持良好的工作状态。
第七条：在使用起重机时, 必须设置安全警示标志, 并严禁未经许可的人员接近施工区域。
第三章: 操作规程第八条: 启动起重机前, 必须检查起重机的安全装置是否正常, 如限位器、制动器、安全门等。
第九条: 操作人员必须熟悉起重机的操作说明书, 并按照要求正确操作。
第十条: 履带式起重机在使用前必须进行试运行, 并确保各项工作正常。
第十一条: 起重机操作人员必须全程集中注意力, 严禁使用手机、喝酒等会影响操作安全的行为。
第十二条：起重机操作人员必须按照规定的信号灯、手势等进行指挥, 确保操作安全。
第十三条：起重机操作人员在操作过程中发现异常情况, 必须立即停止作业, 并报告上级。
第四章: 起重物的操作规定第十四条: 起重物的重量不得超过起重机的额定载荷。
第十五条: 起重物必须正确绑扎, 避免滑落或倒塌。
第十六条: 起重物的抬升过程中, 严禁急停急落, 必须平稳操作。
第十七条：起重物在抬升过程中, 严禁超过规定的工作范围, 以防发生倾覆或坠落的危险。
第十八条：在起重物悬空作业时, 必须设置合适的防护措施, 避免人员被起重物砸伤。
第五章: 特殊工况的操作规定第十九条: 在恶劣的天气条件下, 如大风、暴雨等, 严禁进行起重机作业。
第二十条: 在起重机靠近电线、高压线等危险场所时, 必须采取合适的措施, 确保安全。
第二十一条：在起重机作业过程中, 如需改变操作位置或停电时必须采取合适的措施, 避免意外发生。
履带式起重机技术参数
履带式起重机技术参数
履带式起重机是一种可以在各种地形均能运行的动力设备，主要用于建筑工地、码头、矿山、公路、铁路等领域。
它的主轮轮胎是以带链条的形式固定于履带上，通过履带转动
带动主轮轮胎前进，具有移动、转动、定向等功能。
下面是履带式起重机的技术参数：
一、基本参数
1.起重量：通常从10吨到2000吨不等，不同型号具体起重量略有差异。
2.臂长：主要分为一臂式、二臂式、三臂式和四臂式等多种不同类型。
3.工作半径：也称为幅度，取决于臂长和最大起重量。
4.自重：主要包括整机、臂架和各种配件的重量。
5.总功率：包括行驶和起吊过程中所需的电机或发动机的总功率。
二、液压系统参数
1.工作压力：通常在18-20MPa之间。
2.额定流量：取决于液压系统总功率，一般在100L/min至400L/min之间。
3.风冷式油冷却：旨在保证液压系统长时间的工作，避免出现过热现象。
三、动力源参数
1.驱动模式：电机或内燃机。
2.输出功率：内燃机通常在92-400kW之间，电机则在22-225kW之间。
3.尺寸和重量：取决于动力源的类型和规格。
四、工作效率参数
1.工作速度：包括起升速度、回转速度和行驶速度等。
2.最大爬坡能力：通常在30%至40%之间。
3.最大悬臂倍率：取决于机身和臂的结构，大多数型号在8倍至12倍之间。
综上所述，履带式起重机是一种非常重要的工程机械，具有广泛的用途和应用价值。
只有了解其技术参数，才能更好地了解其工作性能和可靠性，从而进一步提高其工作效率
和质量。
履带吊规格含义
履带吊规格含义摘要：一、履带吊简介二、履带吊规格含义三、履带吊规格分类四、履带吊规格选择五、总结正文：履带吊是一种以履带行走机构为底盘的起重设备，具有较强的吊装能力，广泛应用于大型工厂、矿山、码头等场所。
在选购履带吊时，了解其规格含义是非常重要的。
一、履带吊简介履带吊，又称履带起重机，是一种靠履带行走的吊车。
它具有起重能力大、稳定性好、越野能力强等特点，适用于各种复杂工况。
二、履带吊规格含义履带吊的规格通常包括以下几个方面：1.起重量：履带吊的起重能力，通常以吨位为单位表示。
2.臂长：履带吊的臂架长度，决定了吊装范围和作业高度。
3.工作速度：履带吊的工作速度，包括行走速度和起重速度，影响工作效率。
4.越野性能：履带吊的越野能力，指在复杂地形条件下，设备能否正常行驶和工作。
5.稳定性：履带吊的稳定性，包括抗倾覆和抗侧翻能力，保证作业安全。
三、履带吊规格分类根据不同需求，履带吊规格可以分为多种类型，如：1.小型履带吊：起重量在50吨以下，适用于小型工程和作业场所。
2.中型履带吊：起重量在50-150吨，适用于中等规模工程和场所。
3.大型履带吊：起重量在150吨以上，适用于大型工程和场所。
四、履带吊规格选择在选择履带吊规格时，需要根据实际需求综合考虑。
首先要明确起重能力需求，其次要考虑作业环境和工况，以及设备的使用频率等因素。
此外，还要注重设备的稳定性、安全性和维护成本等方面。
总结：了解履带吊规格含义和分类，有助于正确选择合适的设备，提高施工效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14-2 起重运输机械
14-2-1 履带起重机
14-2-1-1 履带起重机的型号分类
履带起重机是在行走的履带底盘上装有起重装置的起重机械，是自行式、全回转的一种起重机，它具有操作灵活、使用方便、在一般平整坚实的场地上可以载荷行驶和作业的特点。
是结构吊装工程中常用的起重机械。
履带起重机按传动方式不同可分为机械式、液压式和电动式三种。
电动式不适用于需要经常转移作业场地的建筑施工。
履带起重机的型号分类及表示方法见表14-28。
履带起重机型号分类及表示方法表14-28
14-2-1-2 履带起重机的主要技术性能
国内生产的几种常用履带起重机的主要技术性能见表14-29，国外的几种履带起重机的主要技术性能见表14-30。
国内生产的几种履带起重机主要技术性能表14-29
国外几种履带起重机主要性能表14-30
14-2-1-3 履带起重机的起重特性
QU系列履带起重机的起重特性见表14-31，W1-100型履带起重机的起重特性见表14-32，W200A和WD200A起重机的起重特性见表14-33，KH180-3、KH300-2、CC1000、CC2000和P&H5300R起重机的起重特性见表14-34~表14-38。
QU系列履带起重机额定起重量（t) 表14-31
XXXXXXXXXXX
XXXXXXXXXXX
XXXXXXXXXXX
W1-100型履带起重机的起重性能表14-32
W200A、WD200A型履带起重机起重性能表14-33
KH180-3型履带起重机起重性能表14-34
KH300-2型履带起重机起重性能表14-35
CC1000型履带起重机起重性能表14-36
CC2000型履带起重机起重性能表14-37
P&H530OR型履带式起重机起重性能表14-38
14-2-1-4 履带起重机的使用与转移
1．履带起重机的使用要点
（1)起重机应在平坦坚实的地面上作业、行走和停放。
在正常作业时，坡度不得大于3°，并应与沟渠、基坑保持安全距离。
(2）起重机启动前重点检查各项目应符合下列要求：
1)各安全防护装置及各指示仪表齐全完好；
2)钢丝绳及连接部位符合规定；
3)燃油、润滑油、液压油、冷却水等添加充足；
4)各连接件无松动。
(3)起重机启动前应将主离合器分离，各操纵杆放在空档位置，并应按照规
定启动内燃机。
(4)内燃机启动后，应检查各仪表指示值，待运转正常再接合主离合器，进行空载运转，顺序检查各工作机构及其制动器，确认正常后，方可作业。
(5)作业时，起重臂的最大仰角不得超过出厂规定。
当无资料可查时，不得超过78°。
(6)起重机变幅应缓慢平稳，严禁在起重臂未停稳前变换档位；起重机载荷达到额定起重量的90%及以上时，严禁下降起重臂。
(7)在起吊载荷达到额定起重量的90%及以上时，升降动作应慢速进行，并严禁同时进行两种及以上动作。
(8）起吊重物时应先稍离地面试吊，当确认重物已挂牢，起重机的稳定性和制动器的可靠性均良好，再继续起吊。
在重物升起过程中，操作人员应把脚放在制动踏板上，密切注意起升重物，防止吊钩冒顶。
当起重机停止运转而重物仍悬在空中时，即使制动踏板被固定，仍应脚踩在制动踏板上。
(9)采用双机抬吊作业时，应选用起重性能相似的起重机进行。
抬吊时应统一指挥，动作应配合协调，载荷应分配合理，单机的起吊载荷不得超过允许载荷的80％。
在吊装过程中，两台起重机的吊钩滑轮组应保持垂直状态。
（10）当起重机如需带载行走时，载荷不得超过允许起重量的70％，行走道路应坚实平整，重物应在起重机正前方向，重物离地面不得大于500mm，并应拴好拉绳，缓慢行驶。
严禁长距离带载行驶。
(11）起重机行走时，转弯不应过急；当转弯半径过小时，应分次转弯；当路面凹凸不平时，不得转弯。
(12）起重机上下坡道时应无载行走，上坡时应将起重臂仰角适当放小，下坡时应将起重臂仰角适当放大。
严禁下坡空档滑行。
(13）作业后，起重臂应转至顺风方向，并降至40°~ 60°之间，吊钩应提升到接近顶端的位置，应关停内燃机，将各操纵杆放在空档位置，各制动器加保险固定，操纵室和机棚应关门加锁。
2．履带起重机的转移
履带起重机转移应用平板拖车或铁路运输运送，只在特殊情况且运距不长时才自行转移。
(1)起重机自行转移
起重机自行转移，在行驶前应对行走机构进行检查，并搞好润滑、紧固、调整等保养工作；应卸去配套、拆短起重臂，主动轮在后面、机身、起重臂、吊钩等必须处于制动位置，并加保险固定；每行驶500~1000m时，应对行走机构进行检查和润滑；自行转移前，要察看沿途空中电线架设情况，要保证起重机通过时，其机体、起重臂与电线的距离要符合安全要求。
(2)平板拖车运输
采用平板拖车运输时应注意下列几点：
1)首先要了解所运输的起重机的自重、外形尺寸、运输路线和桥梁的安全承载能力、桥洞高度等情况；
2)选用相应载重量的平板拖车；
3)起重机上、下平板必须由经验丰富的人指挥并由熟悉该起重机性能、操作技术良好的驾驶员操作，所用跳板坡度不得大于15°；
4）起重机上平板时，拖车驾驶员必须离开驾驶室，拖车和平板均必须将制动器制动牢固，前后车轮用三角木掩牢，平板尾部用道木垫实；
5)起重机在平板上的停放位置，应使起重机的重心大致在平板载重面的中心上，以使起重机的全部重量均匀地分布在平板的各个轮胎上；
6)应将起重臂和配重拆下，并将回转制动器刹住，再将插销销牢，在履带两端加上垫木并用扒钉钉住，履带左右两面用钢丝绳或其他可靠绳索绑牢。
如运距远、路面差，尚须用高凳或搭道木垛将尾部垫实。
为了降低高度，可将起重机上部人字架放下。
（3）铁路运输
采用铁路运输时，必须注意将支垫起重臂的高凳或道木垛搭在起重机停放的同一个平板上，固定起重臂的绳索也绑在这个平板上。
如起重臂长度超出装起重机的平板，必须另挂一个辅助平板，但起重臂在此平板上不设支垫，也不用绳索固定，吊钩钢丝绳应抽掉，如图14-23所示。
图14-23 用铁路平板车运输起重机
1-载重平板；2-道木垛；3-三角木；4-绳索；5-高凳；6-中间起重臂；7-辅助平板
铁路运输大型起重机时，可向铁路运输部门申请凹形平板装载，以便顺利通过隧道。
14-2-1-5 履带起重机的稳定性验算
履带起重机在进行超负荷吊装或接长吊杆时，需进行稳定性验算，以保证起重机在吊装中不会发生倾覆事故。
起重机接长起重臂后的稳定性计算，可近似地按力矩等量换算原则求出起重臂接长后的允许起重量Q'（图14-24)，这样，接长起重臂后，如吊装荷载不超过Q'，起重机即可满足稳定性的要求。
图14-24 用力矩等量换算原则计算起重机接长起重臂后的允许起重量
由ΣMA＝0，得
化简，得
（14-25) 式中R'——接长起重臂后的最小回转半径；
R——起重机原有最大臂长的最小回转半径；
G'——起重臂在中部接长后，端部增长部分的重力；
Q——起重机原有性能表规定的最大臂长时的最大起重力。
履带起重机的稳定性虽经理论验算，但在正式吊装前必须经实际试吊验证。
14-2-1-6 履带起重机的起重臂验算
当进行超负荷吊装或接长起重臂吊装时，需对起重臂进行工作状态下和非工作状态下的强度和稳定验算，其验算项目为：
(1)在起重平面内，对顶端截面进行强度验算，对中部截面进行稳定验算，此时，吊杆按两端铰支的杆件考虑；
（2）在起重臂旋转平面（垂直于起重平面）内，对起重臂根部进行强度验算和稳定验算，此时，起重臂按一端固定一端自由的杆件考虑；
（3）顶端截面、中部截面和根部截面的单肢稳定验算；
(4)缀条的稳定验算；
(5）起扳起重臂时的连接验算。
