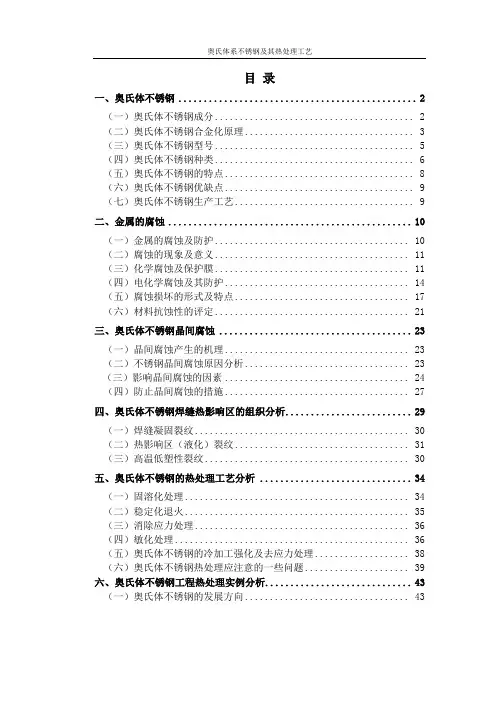

奥氏体系不锈钢及其热处理工艺

奥氏体系不锈钢及其热处理工艺目录一、奥氏体不锈钢 (2)(一)奥氏体不锈钢成分 (2)(二)奥氏体不锈钢合金化原理 (3)(三)奥氏体不锈钢型号 (5)(四)奥氏体不锈钢种类 (6)(五)奥氏体不锈钢的特点 (8)(六)奥氏体不锈钢优缺点 (9)(七)奥氏体不锈钢生产工艺 (9)二、金属的腐蚀 (10)(一)金属的腐蚀及防护 (10)(二)腐蚀的现象及意义 (11)(三)化学腐蚀及保护膜 (11)(四)电化学腐蚀及其防护 (14)(五)腐蚀损坏的形式及特点 (17)(六)材料抗蚀性的评定 (21)三、奥氏体不锈钢晶间腐蚀 (23)(一)晶间腐蚀产生的机理 (23)(二)不锈钢晶间腐蚀原因分析 (23)(三)影响晶间腐蚀的因素 (24)(四)防止晶间腐蚀的措施 (27)四、奥氏体不锈钢焊缝热影响区的组织分析 (29)(一)焊缝凝固裂纹 (30)(二)热影响区(液化)裂纹 (31)(三)高温低塑性裂纹 (30)五、奥氏体不锈钢的热处理工艺分析 (34)(一)固溶化处理 (34)(二)稳定化退火 (35)(三)消除应力处理 (36)(四)敏化处理 (36)(五)奥氏体不锈钢的冷加工强化及去应力处理 (38)(六)奥氏体不锈钢热处理应注意的一些问题 (39)六、奥氏体不锈钢工程热处理实例分析 (43)(一)奥氏体不锈钢的发展方向 (43)奥氏体系不锈钢及其热处理工艺一、奥氏体不锈钢(一)奥氏体不锈钢成分奥氏体不锈钢,是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、Ni 8%~10%、C约0.1%时,具有稳定的奥氏体组织。
奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。
奥氏体不锈钢无磁性而且具有高韧性和塑性,但强度较低,不可能通过相变使之强化,仅能通过冷加工进行强化,如加入S,Ca,Se,Te等元素,则具有良好的易切削性。
奥氏体不锈钢加工制作实用常识

表面粗糙度
• 是很重要的
• 表面越粗糙,发生锈蚀或更严重腐蚀的可能性越大 • 经过化学清理、具有抛光表面的 304 不锈钢表现出 比粗糙表面的316不锈钢甚至2205双相不锈钢更好 的 耐腐蚀性
光滑表面—耐腐蚀性更好
原因很简单: • 粗糙表面容易使污物积存在表面,引发腐蚀 • 污物较难积存在光滑表面,表面比较容易清洁
铬是构成不锈钢的基本元素—— 因为它形成保护性氧化膜
不锈钢
保护性铬氧化物钝化膜
如果保护性氧化膜被穿透,腐 蚀就会由此开始
嵌入铁颗粒
不锈钢
保护性铬氧化物钝化膜
为了获得最佳的耐腐蚀性,不锈钢应当
清洁 和 光滑
合金元素的作用
碳(C) • 碳可被看作一种杂质或一种合金元素。碳是有效的奥氏体稳定化元素, 并对不锈钢的强度有重要的益处,碳含量保持在0.02%~0.04%以下。 为了焊接之后能有良好的耐腐蚀性,低碳或“L‖牌号的碳含量控制在 0.030%以下。低碳牌号如304L和316L碳含量小于0.030%,多数较高 合金化的奥氏体牌号如6%Mo 不锈钢碳含量低于 0.020%。为了补偿 碳含量降低带来的强度下降,有时添加另一种间隙元素氮来强化不锈 钢。 铬(Cr) • 铬使不锈钢不生锈,铬对于不锈钢表面保护性钝化膜的形成是必不可 少的。含有至少10.5%的铬,较高的铬含量可提高耐腐蚀性。使用最 广泛的奥氏体不锈钢含有约8%的镍来平衡18%的铬。 铜(Cu) • 铜可以改善不锈钢在某些还原性酸如硫酸中的耐腐蚀性。某些拟进行 紧固件的冷锻成形的不锈钢中也添加铜,因为铜能降低加工硬化率。 但铜可能对焊接性能产生不利影响。 钼(Mo) • 钼提高了奥氏体不锈钢在含氯化物介质中耐点蚀和缝隙腐蚀的能力。
• 303 含硫形成MnS颗粒,MnS颗粒使切削 变得容易,但耐腐蚀性比304差。
2024年不锈钢焊接要点与注意事项(2篇)

2024年不锈钢焊接要点与注意事项一、施焊前的准备工作1、根据产品图纸要求用机械加工的方法在接头处,去除不锈钢复合层,对接焊缝需开合适的坡口。
2、焊缝两侧各10-20mm宽度范围内作好清理工作,用钢丝刷或打磨的方法,去除氧化物、锈、油、水分等影响焊接质量的物质。
3、按产品图纸装配,在碳钢侧用CJ422,φ3.2mm焊条定位焊,定位焊焊工应具有有效的岗位操作证书,保证定位焊的质量,定位焊有效长度为25-30mm。
二、焊接过程1、不锈钢复合钢板对接缝的焊接工艺1.1基层碳钢焊接1.1.1采用埋弧自动焊的方法,正面焊一层,翻身后反面先用碳弧气刨方法清根,再封底焊一层。
焊接规范如下:位置焊丝焊剂焊丝直径电弧电压焊接电流焊接速度正面H08AJ431φ5mm31-33V500-550A44-46cm/min反面H08AJ431φ5mm32-34V580-620A44-46cm/min1.1.2焊后清渣,并打磨。
1.1.3焊后用x射线抽样检查,抽样比例为10—20%,或用UT探伤检1.2过度层焊接采用CO2半自动气保焊方法,焊接一层,焊接规范选择如下:药芯焊丝TS-309(天泰)焊丝直径φ1.2(MM)电弧电压19-21V焊接电流130-150A1.3复层焊接采用CO2半自动气体保护焊的方法,焊接一层,焊接规范如下:药芯焊丝TS-316L(天泰)焊丝直径φ1.2(MM)层间温度150。
C1.1焊后清理焊渣,并打磨光顺焊缝后外观检查。
2、不锈钢复合钢板角接缝焊接工艺。
2.1基层碳钢焊接2.1.1按图纸要求的焊脚尺寸,采用CO2半自动气保焊方法,进行角接缝焊接。
焊接规范要求:药芯焊丝TWE—711(天泰)或SF—71(现代)焊丝直径φ1.2(MM)电弧电压19—21V焊接电流150—180(A)2.1.2焊后对焊缝进行清理,去飞溅,清渣,并对不锈钢侧的焊缝进行打磨。
2.2过渡层焊接2.2.1.采用CO2半自动气保焊方法,焊接一层,焊接规范及焊材选择如下:药芯焊丝TS316(天泰)焊丝直径φ1.2(MM)电弧电压20—22V焊接电流140—160(A)层间温度150。

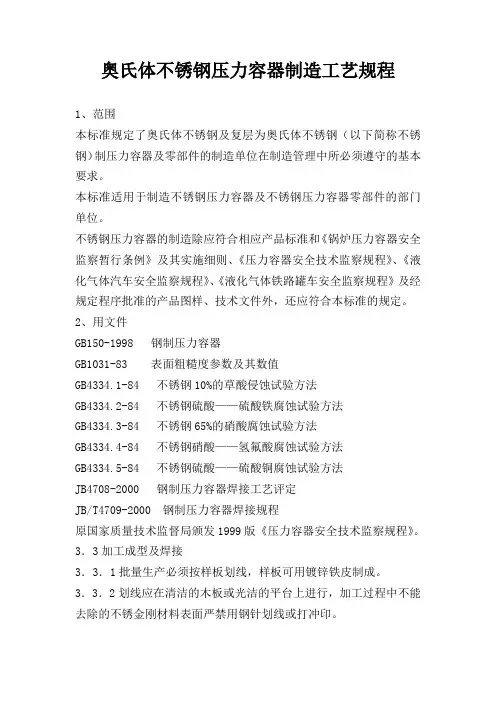

奥氏体不锈钢制作工艺规程

奥氏体不锈钢压力容器制造工艺规程1、范围本标准规定了奥氏体不锈钢及复层为奥氏体不锈钢(以下简称不锈钢)制压力容器及零部件的制造单位在制造管理中所必须遵守的基本要求。
本标准适用于制造不锈钢压力容器及不锈钢压力容器零部件的部门单位。
不锈钢压力容器的制造除应符合相应产品标准和《锅炉压力容器安全监察暂行条例》及其实施细则、《压力容器安全技术监察规程》、《液化气体汽车安全监察规程》、《液化气体铁路罐车安全监察规程》及经规定程序批准的产品图样、技术文件外,还应符合本标准的规定。
2、用文件GB150-1998 钢制压力容器GB1031-83 表面粗糙度参数及其数值GB4334.1-84 不锈钢10%的草酸侵蚀试验方法GB4334.2-84 不锈钢硫酸——硫酸铁腐蚀试验方法GB4334.3-84 不锈钢65%的硝酸腐蚀试验方法GB4334.4-84 不锈钢硝酸——氢氟酸腐蚀试验方法GB4334.5-84 不锈钢硫酸——硫酸铜腐蚀试验方法JB4708-2000 钢制压力容器焊接工艺评定JB/T4709-2000 钢制压力容器焊接规程原国家质量技术监督局颁发1999版《压力容器安全技术监察规程》。
3.3加工成型及焊接3.3.1批量生产必须按样板划线,样板可用镀锌铁皮制成。
3.3.2划线应在清洁的木板或光洁的平台上进行,加工过程中不能去除的不锈金刚材料表面严禁用钢针划线或打冲印。
3.3.3下料时,应将不钢锈金刚原材料移至专用场地用等离子切割或机械切割方法下料。
用等离子切割方法下料或开孔的板材,如切割后尚需焊接,则要去除割口处的氧化物至显露金属光泽。
当利用机械切割方法时,下料前应将机床清理干净,为防止板材表面划伤,压脚上应包橡胶等软质材料。
严禁在不锈钢材料垛上直接切割下料。
3.3.4板材的剪口和边缘不应有裂缝、压痕、撕裂等现象。
3.3.5剪好的材料应整齐地堆放在底架上,以便连同底架吊运,板间须垫橡胶、木板、毯子等软质材料,以防损伤表面。
钢种的冶炼要点及其质量

目录典型钢种的冶炼要点及其质量 (2)宝钢电炉厂生产硬线交流 (4)关于生产中、高碳钢的几点看法 (8)焊条钢冶炼 (10)汽车板 (12)典型钢种的冶炼要点及其质量摘自<<钢铁工业的前沿技术>>(1)低碳、超低碳钢深冲薄板用钢越来越多地选用低碳、超低碳钢,这是因为这类钢不仅能满足常规对强度、刚度、塑韧性的要求,还有十分良好的深冲成形性能。
通常这类钢以08系列铝脱氧钢为代表。
而IF钢(无间隙原子钢)的研究成功,展示了更多的优势,如冲件形状复杂、轻型而安全、外观漂亮及易与其他零件焊接等,而这一切都在高效、低耗下进行,因而深冲钢广泛用于汽车工业和家电行业。
对深冲钢的使用要求决定了钢中碳低、硅低、总氧(非金属夹杂物)低的特点,对IF钢来说,还要求氮低、流低,并添加合适数量的微量元素,如钛、据等。
为满足质量要求,就转炉冶炼而言,通常需掌握以下要点:①终点一次拉碳(0.04%~0.06%),避免补吹;②降低终点[O],充分发挥复吹后搅作用,使[O]≤700×10-6③尽量采用低硫铁水,终渣碱度≥3.2,使成品[S]≤0.015%;④严格脱氧剂的使用和脱氧步骤,防止钢水吸N;⑤严格控制钢渣流入钢包。
对于IF钢来说,应使其在真空处理前钢水含有一定的碳和氧,以便深脱碳。
另外还要采用铁水脱硫、二次精炼、连铸等一系列有关技术措施,确保[C]≤0.003%,[N]≤0.002%,T[O]≤0.0025%,且夹杂物直径≤30um。
(2)中、高碳钢中、高碳钢冶炼的矛盾焦点是终点碳的控制。
常用的方法是“高拉碳法”和“增碳法”。
①高拉碳法。
高拉碳法的优点是终渣氧化铁低,金属收得率高、氧耗低,合金收得率高、钢水气体含量较低。
问题是,因为终渣氧化铁低,除磷很困难。
同时,在中、高碳范围转炉终点命中率也很低,通常需等成分补吹,即“高拉补吹”,延长冶炼周期。
因此,采用铁水预处理工艺,特别是进行铁水脱硫,同时采用计算机控制炼钢,即借助于副枪动态控制,利用高拉碳生产中、高碳钢是可取的。
(完整版)常规J4、D11含氮奥氏体不锈钢钢种冶炼技术要点

技术中心质量管理体系文件常规J4、D11奥氏体不锈钢冶炼技术要点版次:A/1拟制部门:审核人:批准人:2009-05-28发布 2009-06-28实施受控状态:发放编号:1.目的:为规范操作,保证产品质量和生产顺行,特制定本冶炼技术要点。
2.适用范围:本冶炼技术要点仅适用于冶炼J4、D11奥氏体不锈钢牌号的工艺操作。
3.工艺路线电炉熔化铁水还原转AOD冶炼转LF炉板坯连铸检验入库4.电炉配料条件锰铁应在稀薄渣形成后或随同渣料加入,严格控制炉料中P族元素含量,钢铁原料平均采用36%碳钢废钢+22%不锈钢废钢作原料,炉料成分除碳、硅、硫外,应接近钢号标准成分。
5.入AOD钢水条件J4D11备注:1)通过中间包倒入AOD炉中,为防止风管堵塞应吹入Ar或N2;2)脱碳期按3/1—2/1—1/3氧氮比混合气体进行脱碳;3)冶炼的预还原期需加入一定数量的电解锰或金属锰并吹入一定量的N2,进行锰和氮的合金化;4)预还原期需加入一定量的硅铁、并吹入一定量的氧气补偿温降;5)预还原期和还原期的吹炼气体为氮气;6)还原后期即精炼期再加入适量的氮化铬或氮化锰对钢中的氮进行微调;7)还原精炼时用双渣法进行脱硫(碱度≥1.8)。
6. 还原剂选用硅铁和石灰,也可以使用少量的Al,并用惰性气体(氮气、氩气)强烈搅拌。
一般情况下硅铁单耗为10~12Kg/t,双渣法则为20~24Kg/t。
7.转LF炉吹氩调温处理:采用钢包底吹氩方式。
加入包渣或喂SiCa线脱硫脱氧。
Cr、Ni、Mn合金进行微调处理,微调的铬铁、锰铁应在出钢前10min时加入,Ni合金微调时一般使用电解镍。
8.工序时间:(min)备注:常规连铸机浇注周期具体依据断面、拉速确定。
9.温度制度:J4、D11钢液相线温度:1430℃10. 冶炼装入10.1装入制度:总装入量89±2t,废钢加入量见下表:铁耗可根据公司计划适当调整,则以上各装入量根据热量富余情况±2t调整。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技术中心质量管理体系文件
常规J4、D11奥氏体不锈钢冶炼技术要点
版次:A/1
拟制部门:
审核人:
批准人:
2009-05-28 发布2009-06-28 实施
受控状态:发放编号:1•目的:为规范操作,保证产品质量和生产顺行,特制定本冶炼技术要点。
2 •适用范围:本冶炼技术要点仅适用于冶炼J4、D11奥氏体不锈钢牌号的工艺操作。
3 •工艺路线
电炉熔化—*铁水还原—转AOD冶转LF 板坯连—*检验入库
4. 电炉配料条件
锰铁应在稀薄渣形成后或随同渣料加入,严格控制炉料中P族元素含量,钢铁原料平均采
用36%碳钢废钢+22 %不锈钢废钢作原料,炉料成分除碳、硅、硫外,应接近钢号标准成分。
5. 入AOD钢水条件
J4
D11
备注:1 )通过中间包倒入AOD炉中为防止风管堵塞应吹入Ar或N2;
2)脱碳期按3/1 —2/1 —1/3氧氮比混合气体进行脱碳;
3)冶炼的预还原期需加入一定数量的电解锰或金属锰并吹入一定量的N2,进行锰和氮的合金化;
4)预还原期需加入一定量的硅铁、并吹入一定量的氧气补偿温降;
5)预还原期和还原期的吹炼气体为氮气;
6)还原后期即精炼期再加入适量的氮化铬或氮化锰对钢中的氮进行微调;
7)还原精炼时用双渣法进行脱硫(碱度》1.8)。
6. 还原剂选用硅铁和石灰,也可以使用少量的Al,并用惰性气体(氮气、氩气)强烈搅拌。
一般
情况下硅铁单耗为10~12Kg/t,双渣法则为20~24Kg/t。
7. 转LF炉
吹氩调温处理:采用钢包底吹氩方式。
加入包渣或喂SiCa线脱硫脱氧。
Cr、Ni、Mn合金进行微调处理,微调的铬铁、锰铁应在出钢前10min时加入,Ni合金微调时一般使用电解镍。
8 •工序时间:(min)
备注:常规连铸机浇注周期具体依据断面、拉速确定。
9. 温度制度:
10. 冶炼装入
10.1装入制度:总装入量89 ±2t,废钢加入量见下表:
铁耗可根据公司计划适当调整,则以上各装入量根据热量富余情况土2t调整
11. 精炼处理
11.1精炼出站钢水要求见下表:
J4
D11
11.2其他操作执行《冶炼技术操作规程》。
12. 连铸机
12.1浇铸前的准备条件
1)浇铸前,大包、中间包塞杆均应烘烤到800~850C,浸入式水口和结晶器浮子均需烘烤到1000~1100C,中间包的绝热板,每次浇铸后均需更换。
2)浇铸前结晶器窄面的锥度:800~1600mm对应0.95%~1.22%。
不符合的应重新调整。
3)更换结晶器后必须测量足辊和二冷段第一辊的间隙值及对中情况。
间隙值大于0.7mm 时,应相应降低拉速。
12.2温度与拉速匹配
备注:建议开浇时拉速为0.4~0.5m/min,经2~3min后逐步上升到设定拉速,原则上采用小振幅高频率振动。
12.4加渣操作和液面控制
1)钢液从中间包流入结晶器达50mm高时,开始加启注渣,钢水淹没浸入式水口出钢孔后加保护渣;
2)启注渣用量为0.15kg/t,保护渣用量为0.45kg/t,渣层保持30~40mm;
3)保持结晶器液面的稳定,使液面的波动控制到土5厘米之内。
12.5水冷条件
二冷段的喷水量一般为0.611/kg,拉速快则加大喷水量,在最后阶段要加大喷水量
13 •判定成分(%)。
