直流升降压斩波电路
简述升降压斩波电路的工作原理
简述升降压斩波电路的工作原理
升降压斩波电路是一种常用的电源变换电路，它可以将输入电压转换为需要的输出电压。
其工作原理是通过斩波器将输入电压转换为高频脉冲信号，再通过变压器将高频脉冲信号变换为需要的输出电压。
具体来说，升降压斩波电路由斩波器、滤波器、变压器和控制电路组成。
斩波器是升降压斩波电路的核心部件，它将输入电压转换为高频脉冲信号。
斩波器通常由开关管和控制电路组成，控制电路可以控制开关管的开关状态，从而控制输出脉冲信号的频率和占空比。
高频脉冲信号经过滤波器后，可以去除其中的高频成分，得到平滑的直流电压。
滤波器通常由电容和电感组成，电容可以去除高频成分，电感可以平滑输出电压。
变压器是升降压斩波电路的另一个重要组成部分，它可以将高频脉冲信号变换为需要的输出电压。
变压器通常由两个或多个线圈组成，输入线圈和输出线圈之间通过磁场耦合实现电压变换。
控制电路是升降压斩波电路的智能化部分，它可以根据需要调整斩波器的开关状态，从而控制输出电压的大小和稳定性。
控制电路通常由微处理器、传感器和反馈电路组成，可以实现电压稳定控制、过载保
护和短路保护等功能。
总之，升降压斩波电路是一种高效、稳定的电源变换电路，可以将输入电压转换为需要的输出电压。
其工作原理是通过斩波器将输入电压转换为高频脉冲信号，再通过变压器将高频脉冲信号变换为需要的输出电压。
控制电路可以根据需要调整斩波器的开关状态，从而控制输出电压的大小和稳定性。
分别简述升降压斩波电路和cuk斩波电路的基本原理

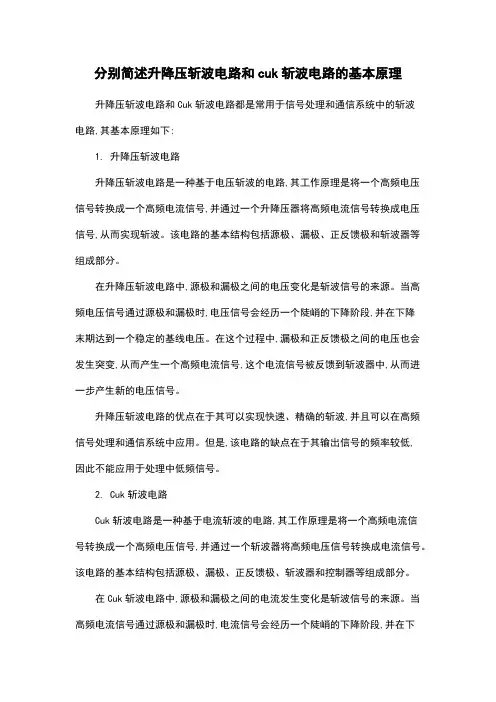

分别简述升降压斩波电路和cuk斩波电路的基本原理升降压斩波电路和Cuk斩波电路都是常用于信号处理和通信系统中的斩波电路,其基本原理如下:1. 升降压斩波电路升降压斩波电路是一种基于电压斩波的电路,其工作原理是将一个高频电压信号转换成一个高频电流信号,并通过一个升降压器将高频电流信号转换成电压信号,从而实现斩波。
该电路的基本结构包括源极、漏极、正反馈极和斩波器等组成部分。
在升降压斩波电路中,源极和漏极之间的电压变化是斩波信号的来源。
当高频电压信号通过源极和漏极时,电压信号会经历一个陡峭的下降阶段,并在下降末期达到一个稳定的基线电压。
在这个过程中,漏极和正反馈极之间的电压也会发生突变,从而产生一个高频电流信号,这个电流信号被反馈到斩波器中,从而进一步产生新的电压信号。
升降压斩波电路的优点在于其可以实现快速、精确的斩波,并且可以在高频信号处理和通信系统中应用。
但是,该电路的缺点在于其输出信号的频率较低,因此不能应用于处理中低频信号。
2. Cuk斩波电路Cuk斩波电路是一种基于电流斩波的电路,其工作原理是将一个高频电流信号转换成一个高频电压信号,并通过一个斩波器将高频电压信号转换成电流信号。
该电路的基本结构包括源极、漏极、正反馈极、斩波器和控制器等组成部分。
在Cuk斩波电路中,源极和漏极之间的电流发生变化是斩波信号的来源。
当高频电流信号通过源极和漏极时,电流信号会经历一个陡峭的下降阶段,并在下降末期达到一个稳定的基线电压。
在这个过程中,控制器会控制漏极和正反馈极之间的电压,从而使得漏极和正反馈极之间的电流发生变化,从而产生一个高频电压信号。
Cuk斩波电路的优点在于其可以实现高精度的斩波,并且可以在中低频信号处理和通信系统中应用。
但是,该电路的输出信号的频率较高,因此不能应用于处理中低频信号。
综上所述,升降压斩波电路和Cuk斩波电路都是常用于信号处理和通信系统中的斩波电路,其基本原理如下:- 升降压斩波电路是一种基于电压斩波的电路,通过将高频电压信号转换成高频电流信号,从而实现斩波。
第三章 直流斩波电路
u1正半周：V1导通输出电压，V1关断时，V3 续流；
u1负半周：V2导通；V2关断 时，V4续流。 可通过改变占空比α调节输出电压的大小。
通过谐波分析可知，电源电流中不含有低次 谐波，只含有和开关周期T成反比的高次谐波， 这些高次谐波用很小的滤波器即可滤除。电路的 功率因数接近1。
4．1．2 三相交流调压电路
这种电路常用于电炉的温度控制等时间常数很 大的负载中，以周期为单位进行控制足够了。 当晶闸管导通时刻是正弦波的起始点时，在电 源电压接通期间，负载电压是正弦波，没有谐 波污染。
4．2．2 交流电力电子开关
把反并联的晶闸管串入交流电路中起 接通和断开电路的作用，这就是交流电力 电子开关。其作用是代替电路中的机械开 关。
以交流电的周期（2π）为单位来控 制晶闸管的通断，从而调节输出平均功率 的电路，称为交流调功电路。
设控制周期为M，晶闸管在前N个周期导通， 后M-N个周期关断。
当M=3、N=2时的电路波形如图4-13所示。
调功电路和调压电路的电路形式完全相同，只 是控制方式不同。因其直接调节对象是电路的 平均输出功率，所以被称作交流调功电路。
1）T不变，调节ton，称为脉冲宽度调制，简称PWM； 2） ton不变，改变T，称为频率调制或调频型； 3） ton和T 都调节，称为混合型。 其中第一种方式使用最多。
3．1．2 升压斩波电路
1、工作原理：
当V导通时，E向L补充电能，充电电流为I1，C向负载R 供电，u0基本恒定。 当V阻断时，E和L共同向C充电，并向负载提供能量。
S U1I 0 U1 2
α的移项范围为0°——180°。
2、阻感负载
若把α=0点仍定在电源电压的零点，显然， 阻感负载下稳态时α的移项范围应为 φ<=α<=π。其中负载的阻抗角为φ，负载电 流应滞后于电源电压u1φ角度。在用晶闸管控制 时，很显然只能进行滞后控制，使负载电流更为 滞后，而无法使其超前。
分别简述升降压斩波电路和cuk斩波电路的基本原理
分别简述升降压斩波电路和cuk斩波电路的基本原理
升降压斩波电路是一种常用的电力电子器件，用于将输入电压调整为需要的输出电压。
它由一个功率开关管、滤波电容、电感和电阻组成。
基本原理是通过控制功率开关管的导通和截止，将输入电压转换为脉冲信号，然后通过滤波电容和电感将脉冲信号平滑成所需要的输出电压。
具体工作过程如下：当功率开关管导通时，输入电压通过电感和滤波电容充电，同时输出电压也会上升；当功率开关管截止时，电感中的电流继续流动，通过电容提供给负载，输出电压继续维持，但会有一定的脉动。
通过控制功率开关管的导通和截止时间，可以调整输出电压的大小和稳定性。
cuk斩波电路是一种特殊的降压-升压电路，也被称为可逆式斩波电路。
它由两个功率开关管、两个电感、两个滤波电容和一个电容组成。
与升降压斩波电路不同的是，cuk斩波电路没有输出变压器，因此更加简洁和紧凑。
基本原理是通过交替控制两个功率开关管的导通和截止，将输入电压转换为输出电压。
在导通期间，输入电压经过电感和滤波电容充电，同时输出电压也会上升；在截止期间，电感中的电流继续流动，通过电容提供给负载，输出电压继续维持，但会有一定的脉动。
通过控制两个功率开关管的导通和截止时间，可以调整输出电压的大小和稳定性。
升降压斩波电路和cuk斩波电路的基本原理都是通过控制功率开关管的导通和
截止，将输入电压转换为所需要的输出电压。
它们的差异在于cuk斩波电路是一种特殊的降压-升压电路，没有输出变压器，更加紧凑和简洁。
这两种电路在实际应用中都具有较为广泛的用途，可以根据具体需求选择合适的电路。
直流升压降压原理
3.1 基本斩波电路重点：最基本的2种——降压斩波电路和升压斩波电路。
3.1.1 降压斩波电路➢➢斩波电路的典型用途之一是拖动直流电动机，也可带蓄电池负载，两种情况下负载中均会出现反电动势，如图3-1中E m所示➢➢工作原理，两个阶段✧✧t=0时V导通，E向负载供电，u o=E，i o按指数曲线上升✧✧t=t1时V关断，i o经V D续流，u o近似为零，i o呈指数曲线下降✧✧为使i o连续且脉动小，通常使L值较大E图3-1 降压斩波电路的原理图及波形a）电路图b）电流连续时的波形c）电流断续时的波形➢➢数量关系电流连续时，负载电压平均值E E Tt E t t t U onoff on on o α==+=（3-1）α导通占空比，简称占空比或导通比U o 最大为E ，减小α，U o 随之减小 降压斩波电路。
也称为Buc k 变换器（Buc k Converter ）。
负载电流平均值RE U I m o o -= （3-2）电流断续时，u o 平均值会被抬高，一般不希望出现➢ ➢斩波电路三种控制方式（1）脉冲宽度调制（PWM ）或脉冲调宽型——T 不变，调节t o n （2）频率调制或调频型——t o n 不变，改变T （3）混合型——t o n 和T 都可调，使占空比改变 其中PWM 控制方式应用最多➢ ➢基于“分段线性”的思想，可对降压斩波电路进行解析3.1.2 升压斩波电路1. 升压斩波电路的基本原理R图3-2 升压斩波电路及其工作波形a）电路图b）波形➢➢工作原理✧✧假设L值、C值很大✧✧V通时，E向L充电，充电电流恒为I1，同时C的电压向负载供电，因C值很大，输出电压u o为恒值，记为U o。
设V通的时间为t o n，此阶段L上积蓄的能量为E I1t o n✧✧V断时，E和L共同向C充电并向负载R供电。
设V断的时间为t o f f，则此期间电感L释放能量为()off ot IEU1-✧ ✧ 稳态时，一个周期T 中L 积蓄能量与释放能量相等()off o on t I E U t EI 11-=（3-20）化简得：E t T E t t t U offoffoffon o =+=（3-21）1/≥off t T ，输出电压高于电源电压，故称升压斩波电路。
4-7-升降压斩波电路
Buck‐Boost电路
Q
L
U g −buck
D
CO2
RL
uO
Buck‐Boost输入电源从不直接为负载供电。 对于buck‐boost来说，输入和输出侧都没有电感，输入输出 纹波都很大
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
Buck-Boost电路
？3 电感的储能能力要求更高了？
Q导通期间电感端电压 uL ton = ug Q关断期间电感端电压 uL toff = +uO 根据电感伏秒平衡原理
uL ton ⋅ ton + uL toff ⋅ toff = 0
ug ⋅ ton + uo ⋅ toff = 0
D CO
RL uO
M = uo = − ton
ug
toff
Buck电路
PO Ug
buck-boost：
IV
+
PPK
=
2PO uD
g
IV
+ PPK
=
u
2PO
(1-D)
O
uL ug DTS
O
uO
t
Ipk iL
IV
ΔiL
O
TS
t
Ig，IO
IO
Ig
O
t
buck：IV
+
PPK
=
2IO
=
2PO u
O
boost：IV
+
PPK
=
2Ig
=
2PO u
g
本讲小结
1）升降压斩波电路演变及输入输出关系； 2）连续导通模式相关波形 3）三种基本变换器的简单比较
直流斩波电路工作原理分析
直流斩波电路工作原理分析直流斩波电路的主要是实现直流电能的变换，对直流电的电压或电流进行控制。
按照输入电压与输出电压之间的关系，可以分为六种不同的形式，分别为降压斩波电路（BUCK ）、升压斩波电路（BOOST ）、升降压斩波电路（BUCK-BOOST ）、Cuk 斩波电路、Sepic 斩波电路和Zeta 斩波电路。
下面分别对它们的工作原理进行简单的介绍。
一．降压斩波电路降压斩波（BUCK ）电路的拓扑结构图如1-1所示。
U io图1-1 BUCK 电路拓扑结构分析在开关器件导通和关断时，电路的动态工作过程。
图1-1中实线部分表示开关器件导通时的回路，虚线部分表示器件关断时的续流回路。
在续流过程中，根据电感中的电流的不同分为，电感电流连续（CCM ）和断续（DCM ）两种情况。
由此可以得到降压斩波电路的动态工作过程如图1-2所示。
U ioa) S 导通时等效电路oCob) S 关断，i L ≠0时等效电路c) S 关断，i L =0时等效电路图1-2 BUCK 电路动态工作过程在工作过程中，驱动信号以及电感上的电压和电流波形如图1-2所示。
u Su Li Li La) 电感电流连续时波形b) 电感电流断续时波形图1-3 BUCK 电路的工作原理图由电感器件的伏秒平衡原理，可以得出在电流连续和断续两种情况下，BUCK 斩波电路的输出电压。
a) 电感电流连续时，有()(1)0i o o U U D U D ---= （1-1）化简可得o i U DU = （1-2）b) 电感电流断续时，有1()0i o o U U D U --∆= （1-3）化简可得1o i DU U D =+∆ （1-4） 由此可以看出，电感电流断续情况下的输出电压更高。
二．升压斩波电路升压斩波（BOOST ）电路的拓扑结构如图2-1所示。
U iLo图2-1 BOOST 电路拓扑结构在图2-1中，实线部分表示开关器件导通时的回路，虚线部分表示开关器件关断时的回路，由此可以得到升压斩波电路的动态工作过程如图2-2所示。
升降压斩波电路
升降压斩波电路一、问题输入电压20V ,输出电压10V~40V ,纹波电压%,开关频率20kHz,负载10Ω,电感电流连续,求L,C;二、电路分析1、 工作原理：可控开关V 处于通态时,电源E 经V 向电感L 供电使其储存能量;同时,电容C 维持输出电压基本恒定并向负载R 供电;电感电流的增量为011on t L i Edt TE L Lα+∆==⎰ 使V 关断,电感L 中储存的能量向负载释放,负载电压上负下正,与电源电压极性相反;电感电流的减小量为011(1)off t L o o i U dt TU L Lα-∆==-⎰当电流连续处于稳态时,L L i i +-∆=∆;输出电压为1o U E αα=- 2、 电感电流连续临界条件： 电感电流及电源的平均值分别为1122LB L I i TE Lα+=∆=E LB I I α=如果V 、VD 为没有损耗的理想开关时,则输出功率与输入功率相等;2o E U EI R=从而得到电感的临界值为21(1)2L RT α=-3、 纹波电压：电压的最大变化量和纹波电压分别为01o U Q U T C C Rα∆∆== 00U T U RCα∆= 三、计算：1、占空比：1o U E αα=- 1110201V V αα=- 2240201V V αα=- 113α= 223α=2、电感值：21(1)2L RT α=-119L mH = 2136L mH =为保持电流连续性,取较高电感值L=; 3、电容值：00U TU RCα∆= 156C mF = 253C mF =四、电路图图1升降压斩波电路图五、仿真结果U U I波形图图2 降压电路,,L o oU U I波形图图3 升压电路,,L o o。
第4讲 直流斩波电路2
南京工业大学自动化学院
9
2、B型双象限斩波器
B型双象限斩波器是指输出电压极性可变，但输出电流平 均值始终为正，电路工作在第一和第四象限。
电路有三种工作模式： 1）两斩波器件CH1和CH2同时导 通，且DU>E时，负载吸收能量。 2 ）其中一个斩波器件和一个二 极管同时导通，例如 CH1 和 VD2 同时导通或 CH2 和 VD1 同时导通 时， ud=0，id 经这二个导通的元 件续流。 3）两个斩波器件CH1和CH2 同时关断，两个二极管VD1和 VD2同时导通，且U<E时，负载 放出能量。
30
3.5.4 推挽变换器
南京工业大学自动化学院
31
3.5.4 半桥变换器
电路结构
南京工业大学自动化学院
32
电阻性负载：
南京工业大学自动化学院
33
加输出整流可得到直流电压，直流输出电压纹波正比于 电容C1,C2上的电压脉动。 电容充放电电流=IN1/2，，IN1=Po/(ηUi/2) ΔUc=(IN1/2)(T/2)/C，，C>=100Po/(η f γUi2)
南京工业大学自动化学院
10
3.2.5 四象限斩波器
桥式可逆斩波电路——两个电流可逆斩波电路组合 起来，分别向电动机提供正向和反向电压。 使 V4 保持通时，等效为图 3-7a 所示的电流可逆斩波电 路，提供正电压，可使电动机工作于第1、2象限。
使V2保持通时，V3、VD3和V4、VD4等效为又一组电流 可逆斩波电路，向电动机提供负电压，可使电动机工 作于第3、4象限 。
变压器星号为正端，副边形成功率通路 u2=n*ui (n=N2/N1为变比) D2反压截止 D3反压截止
南京工业大学自动化学院
直流升降压斩波电路的设计
摘要20世纪80年代以来，信息电子技术和电力电子技术在各自发展的基础上相结合而产生了一代高频化、全控型的电力电子器件，典型代表有门极可关断晶闸管、电力晶体管、电力场效应晶体管和绝缘栅双极型晶体管。
利用全控型器件可以组成变流器。
直流-直流变换器就是其中一种，它广泛应用于通信交换机、计算机以及手机等电子设备的开关电源。
直流—直流变流电路（DC-DC Converter）的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。
直接直流变流电路也称斩波电路（DC Chopper），它的功能是将直流电变为另一固定电压或可调电压的直流电。
本文着重介绍升降压斩波电路的原理和基于matlab的simulink的升降压斩波电路的仿真以及用一种芯片的方法实现升降压斩波。
关键词:直流—直流变流电路；升降压斩波；Simulink；仿真目录1 绪论 (1)1.1电力电子技术的概况 (1)1.2电力电子技术的发展 (1)1.3电力电子技术的重要应用 (2)2 总体方案设计 (3)2.1设计要求 (3)2.2升降压斩波电路整体设计方案 (3)2.3方案确定 (3)3 主电路设计 (4)3.1主电路原理 (4)3.2波形图 (5)3.3主要元器件选择 (6)4 控制与驱动电路设计 (7)4.1控制电路设计 (7)4.2驱动电路设计 (8)5 保护电路设计 (9)5.1过电流保护 (9)5.2过电压保护 (9)6 仿真分析 (10)6.1仿真软件介绍 (10)6.2建立仿真模型 (10)6.3仿真结果分析 (12)结束语 (15)参考文献 (16)致谢 (17)附录 (18)1绪论1.1电力电子技术的内容电力电子学,又称功率电子学(Power Electronics)。
它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。
它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书直流升降压斩波电路的设计院、部：电气与信息工程学院学生姓名：指导教师：肖文英职称副教授专业：电气工程及其自动化班级：完成时间：摘要20世纪80年代以来，信息电子技术和电力电子技术在各自发展的基础上相结合而产生了一代高频化、全控型的电力电子器件，典型代表有门极可关断晶闸管、电力晶体管、电力场效应晶体管和绝缘栅双极晶体管。
利用全控型器件可以组成变流器。
直流-直流变换器就是其中一种，它广泛应用于通信交换机、计算机以及手机等电子设备的开关电源。
直流—直流变流电路（DC-DC Converter）的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。
直接直流变流电路也称斩波电路（DC Chopper），它的功能是将直流电变为另一固定电压或可调电压的直流电。
本文着重介绍直流升降压斩波电路的原理和基于MATLAB的Simulink的直流升降压斩波电路的仿真。
关键词：直流—直流变流电路；升降压斩波；Simulink；仿真ABSTRACTSince the 1980s, electronic information technology and power electronics technology development on the basis of their relative combine to produce a generation of high-frequency, full-controlled power electronic devices, there is a typical representative ofgate-turn-off thyristor, power transistors, power field effect transistor and an insulated gate bipolar transistor. The use of full-controlled device may be composed of the converter. DC - DC converter is one of them, it is widely used in telecommunications switches, computers and mobile phones and other electronic devices switching power supply. DC - DC converter circuit (DC-DC Converter) function is to direct current voltage into another fixed or adjustable DC voltage, direct-current converter circuit including direct and indirect DC converter circuit. Direct DC converter circuit is also known as a chopper circuit (DC Chopper), its function is to direct current voltage into another fixed or adjustable DC voltage. This article focuses on the DC-down chopper circuit principle and based on MATLAB Simulink DC buck converter circuit simulation.Key words:DC-DC converter circuit; Lift pressure chopper; Simulink; Simulation目录1升降压斩波电路的原理11.1基本原理11.2波形图 22控制和驱动电路 33保护电路及其他辅助电路 43.1保护电路43.1.1过电压保护 43.1.2过电流保护 53.2直流供电电源 53.3器件选择64仿真分析 64.1建立仿真模型 64.2仿真结果分析75设计总结 8参考文献9附录101升降压斩波电路及基本原理1.1工作原理图1所示为升降压斩波电路（Buck-Boost Chopper ）原理图。
电路中电感L 值很大，电容C 值也很大。
因为要使得电感电流和电容电压基本为恒值。
图1 升降压斩波电路该电路的基本工作原理：当可控开关V 处于通态时，电源E 经V 向电感L 供电使其储存能量，此时电流为1i ，方向如图1所示。
同时，电容C 维持输出电压基本恒定并向负载R 供电。
此后，使V 关断，电感L 中储存的能量向负载释放，电流为2i ，方向如图1所示。
可见，负载电压极性为下正上负，与电源电压极性相反，因此该电路也称作反极性斩波电路。
稳态时，一个周期T 内电感L 两端电压L u 对时间的积分为零，即：()()0000=-=+=⎰⎰⎰off t Tt on off L on L TL t u Et dt u dt u dt u on on (2-1) 当V 处于通态期间时，L u =E ，而当V 处于断态期间时，L u = -0u 。
于是off o on t U Et =所以输出电压为： E E t T t E t t u on on off on αα-=-==10 (2-2) on t 为V 处于通态的时间，off t 为V 处于断态的时间。
T 为开关周期；α为导通占空比，简称占空比或导通比。
若改变导通比α，则输出电压既可以比电源电压高，也可以比电源电压低。
当012α<<时为降压， 当121α<<时为升压，因此该电路称为升降压斩波电路。
根据对输出电压平均值进行调制的方式不同，斩波电路有三种控制方式：1、保持开关周期T 不变，调节开关导通时间on t 不变，称为PWM 。
2、保持开关导通时间on t 不变，改变开关周期T ，称为频率调制或调频型。
3、on t 和T 都可调，使占空比改变，称为混合型。
1.2波形图输出电压E E t t U off on O αα-==1 图2.4给出了电源电流1i 和负载电流2i 的波形，设两者的平均值分别为1I 、2I ，当电流脉动足够小时，有offon t t I I =21 由上式可得1121I I t t I on offαα-==如果V 、VD 为没有损耗的理想开关时，则有21I U EI O =其输出功率和输入功率相等，可看作直流变压器。
图2 升降压斩波电路波形2 SG3525控制和驱动电路SG3525 是一种性能优良、功能齐全和通用性强的单片集成PWM控制芯片，它简单可靠及使用方便灵活，输出驱动为推拉输出形式，增加了驱动功能；内部含有欠压锁定电路、软启动控制电路、PWM锁存器，有过流保护功能，频率可调，同时能限制最大占空比。
其特点如下：（1）工作电压范围宽：8—35V。
（2）5.1（11.0%）V微调基准电源。
（3）振荡器工作频率范围宽：100Hz—400KHz.（4）具有振荡器外部同步功能。
（5）死区时间可调。
（6）内置软启动电路。
（7）具有输入欠电压锁定功能。
（8）具有PWM锁存功能，禁止多脉冲。
（9）逐个脉冲关断。
（10）双路输出（灌电流/拉电流）：mA(峰值)。
SG3525内置了5.1V精密基准电源，微调至1.0%，在误差放大器共模输入电压范围内，无须外接分压电组。
SG3525还增加了同步功能，可以工作在主从模式，也可以与外部系统时钟信号同步，为设计提供了极大的灵活性。
在CT 引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。
由于SG3525内部集成了软启动电路，因此只需要一个外接定时电容。
SG3525内部结构如图3所示，直流电源V从脚15 接入后分两路，一路加S到或非门；另一路送到基准电压稳压器的输入端，产生稳定的元器件作为电源。
振荡器脚5 须外接电容CT，脚6须外接电阻RT。
振荡器频率由外接电阻RT 和电容CT决定，振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相输入端，比较器的反向输入端接误差放大器的输出，误差放大器的输出与锯齿波电压在比较器中进行比较，输出一个随误差放大器输出电压高低而改变宽度的方波脉冲，再将此方波脉冲送到或非门的一个输入端。
其他引脚分别为：引脚1为反相输入，2为同相输入引脚，3为同步端引脚，4为振荡器输出引脚，7为放电端引脚，8为软启动端引脚，9为补偿引脚，10为闭锁控制引脚，引脚12接地。
内部结构如下：图3 控制和驱动电路3保护电路及其它辅助电路的设计3.1保护电路电力电子电路中，除了电力电子器件参数选择合适，驱动电路设计良好外，采用合适的过电压保护、过电流保护也是必须的。
3.1.1抑制过电压的方法：用非线性元件限制过电压的幅度，用电阻消耗生产过电压的能量，用储能元件吸收生产过电压的能量。
对于非线性元件，不是额定电压小，使用麻烦，就是不宜用于抑制频繁出现过电压的场合。
所以我们选用储能元件吸收生产过电压的能量的保护。
使用RC 吸收电路，这种保护可以把变压器绕组中释放出的电磁能量转化为电容器的电场能量储存起来。
由于电容两端电压不能突变，所以能有效抑制过电压，串联电阻消耗部分产生过电压的能量，并抑制LC回路的震动。
保护电路如图所示。
3.1.2抑制过电流的方法：常见的过电流保护有：快速熔断器保护，过电流继电器保护，直流快速开关过电流保护。
快速熔断器保护是最有效的保护措施；过电流继电器保护中过电流继电器开关时间长（只有在短路电流不大时才有用）直流快速开关过电流保护功能很好，但造价高，体积大，不宜采用。
因此，最佳方案是用快速熔断器保护。
图5 快速熔断器3.2直流供电电路图6直流电源 负载平均电压升高，纹波减小，且C 越大，电容放电速率越慢，则负载电压中的纹波成分越小，负载平均电压越高。
为得到平滑的负载电压，一般取 2)5~3(d T C R L =τ 式中T 为电源交流电压的周期。
电容滤波电路的负载电压与的关系为。
令整流后输出电压为200V ，则整流前输入电压2U =i U /1.2=200/1.2=166.7V因为电源为交流单项220V ，变压器变比需满足1U ：2U =220:166.7=1:1此时前级整流输出电压E 为200V 。
并且为满足输出电流o I 最大2A ，整流电路中每个二极管所承受的最大电流为，VT I =o I /2=1A 。
变压器二次侧的电流2A ，由变压器变比为1:1，流过一次侧的电流为2A 。
