浅谈新型铸造工艺V法造型
浅谈新型铸造工艺V法造型江苏理工学院摘要：V法造型即真空密封造型，本文讲诉了V法造型的工艺流程，所用材料以及所用设备，还对其在国内外的发展趋势进行了分析。
关键词：V法造型；工艺流程；材料；设备0 序言真空密封造型(简称V法造型、又叫负压造型) 是用细干砂作型砂, 填入砂箱并加以紧实, 用塑料薄膜经加热后在带有通气孔和抽气装置的模样上覆膜成型, 密封砂箱, 并依靠真空泵抽出型内气体, 在一定的真空度下砂粒之间失去相对运动从而使砂子得到紧实, 形成所需的型腔; 这是一种较先进的物理造型方法。
V 法造型工艺, 生产的铸件表面光洁度和尺寸精度高, 生产工序简单, 金属利用率高, 旧砂基本全部回用, 造型成本降低, 少污染且劳动条件好, 这些独特的优点, 使其在国内外的工程机械配件、耐磨衬板件、汽车配件、浴盆、阀类件、铁路道岔和钢琴弦排件等行业得到广泛应用[ 1, 2]。
1. V法造型的特点充分认识V 法的特点, 对掌握V 法和采取最有利的方案都是重要的。
V 法造型的适应性能强。
装备的投资较少，材料消耗减少。
环境条件得到改善。
最有吸引力的还是铸件质量的改善。
这种造型腔光洁, 硬度均匀, 不含水分和粘法剂、溃散性好, 使铸件的尺寸精度和表面光洁度都很好, 不容易产生铸造缺陷, 内部质量也得到改善。
当然这需要严格的工艺控制。
1.1. V法造型的工艺流程模样上覆膜(吸模) →刷涂料→涂料干燥→加砂→振实→起模→下芯→合箱→浇注→落砂。
1.2.1. 塑料薄膜的材料选择塑料薄膜是决定V 法应用范围的重要因素。
V 法中使用的薄膜要求成型性好, 浇注时发气量少, 无嗅无毒。
EvA薄膜。
它的成型性好, 方向性小,发气量小, 无毒, 获得最佳延伸率所需要的加热温度较低。
PVC薄膜, 它有较好的强度和延伸率,来源方便, 价格较低, 但这种薄膜烧失时放出氯化氢等有害气体, 腐蚀设备, 污染环境。
1.2.2. 型砂材料的选择V 法使用的是已经干燥的各种泥砂。
v法铸造工艺流程
v法铸造工艺流程
《V法铸造工艺流程》
V法铸造，又称垂直引流法铸造，是一种常用的金属铸造工艺，适用于制作各种形状复杂的铸件。
它主要通过在铸模中垂直引流金属液，实现铸件的成形。
下面将介绍V法铸造的工艺流程。
首先，选择合适的铸模。
铸模是V法铸造的关键，它的设计
要考虑到铸件的形状、尺寸和壁厚等因素，并且要具有良好的耐热性和导热性。
通常情况下，铸模会采用石膏模或者金属模具，以满足不同的铸造需求。
接下来，准备熔炼金属。
选择适当的金属合金，并将其熔化成液态，以备铸造使用。
在熔炼金属的过程中，需要控制好熔炼温度和炉内气氛，确保金属的纯度和流动性。
然后，进行垂直引流铸造。
将熔融金属液缓缓倒入铸模中，并通过垂直引流的方式，使金属液充满整个铸模。
这一过程需要严格控制倒注速度和倒注角度，以避免产生气泡和砂眼。
最后，待金属冷却凝固后，即可将铸模打开，取出成型的铸件。
接下来，对铸件进行修磨、清理等后处理工艺，使其达到设计要求的尺寸和表面质量。
总的来说，V法铸造工艺流程包括铸模选择、熔炼金属、垂直
引流铸造和后处理等多个环节，每个环节都需要严格控制和操作。
通过这些步骤的精细管理，才能最终获得高质量的铸件。
V法铸造
V法铸造工艺及应用摘要：本文详细介绍了V法造型的工艺特点、造型特点以及应用范围和在中国的发展历程。
1、V法铸造的简介V法造型铸造又称“真空密封造型铸造”，或者称“负压造型铸造”、“减压造型铸造”，它与传统的砂型铸造有很大的不同。
它是采用无粘结剂的干砂作造型材料，将真空技术与砂型铸造结合，靠塑料薄膜将砂型的型腔面和背面密封起来，借助真空象抽气产生负压，造成砂型内、外压差使型砂紧固成型，经下芯、合箱、浇往，待铸件凝固，解除受压或停止抽气，型砂便随之溃散而获得铸件的一种特种铸造工艺方法。
2、V法铸造工艺原理及工艺过程2.1、V法铸造工艺原理(1) 根据铸件的形状尺寸制造带有抽气箱和抽气孔的模板。
(2) 将烘烤呈塑性状态的塑料薄膜覆盖在型板上真空泵抽气使薄膜紧密贴在型板上成型。
如图l所示(3) 将带有过滤抽气管的砂箱放在已覆好塑料薄膜的模板上，用抽气箱芯盒代替模板并在芯盒覆盖薄膜后，加砂前，通过芯头在芯盒内的适当位置放入过滤抽气管，在这里过滤抽气管，可作芯骨用。
(4) 向砂箱内充填没有粘结剂与附加物的干石英砂，借微震器使石英砂紧实，刮平。
放上密封薄膜，打开阀门抽去型砂内空气，使铸型内外存在压力差(约300~400mmhg)，由于压力差的作用使铸型成型并具有较高的硬度，湿型硬度计读数可达95左右，保证了型腔的轮廓。
(5) 解除模板内的真空，然后进行拔模。
铸型要继续抽真空直到浇注的铸件凝固为止。
见图2(6) 依上法制下芯、合箱、浇注。
(7) 待金属凝固后，停止对铸型抽气，型内压力接近大气压时，干石英砂松散，铸型就自行溃散基本工艺装备及设备。
图1、塑料薄膜成型工艺图图2、浇注过程示意图2.2、V法铸造工艺过程(1) 制造带有抽气箱和抽气孔的模样。
(2) 将经烘烤有塑性的塑料薄膜覆盖到模样上，抽真空，使薄膜贴在模样表面上成形(称为成形)，喷上快干涂料。
(3) 将带有过滤抽气管的砂箱，放在已覆好塑料薄膜的模板上。
v法真空铸造 -回复
v法真空铸造-回复什么是V法真空铸造？如何实现真空铸造？有哪些应用和优势？以下将一步一步回答这些问题。
第一步：什么是V法真空铸造？V法真空铸造是一种高级铸造技术，它通过在高真空环境中进行铸造过程，以减少气体和杂质的存在，从而获得高质量的铸件。
这种技术可以应用于各种金属合金的铸造，包括铸铁、铸钢、铸铝、镍基合金等。
第二步：如何实现真空铸造？实现真空铸造主要包括以下几个步骤：1. 准备原材料：选择适用于V法真空铸造的金属合金，制备合金液。
2. 铸型设计和制备：根据铸件的形状和尺寸要求，设计和制备合适的铸型。
3. 真空设备准备：使用真空炉等设备，创建高真空环境。
4. 高温预处理：将铸型放入真空炉中，进行高温预处理，以去除水分和其他杂质。
5. 铸造：将合金液倒入铸型中，放入真空炉中进行铸造。
6. 冷却和固化：在真空环境中进行冷却和固化过程，以获得均匀和完整的铸件。
7. 铸件取出和喷砂：待冷却固化后，从铸型中取出铸件，并进行喷砂处理，去除表面的氧化层和杂质。
8. 后续加工：根据需要，对铸件进行后续的加工和表面处理，以获得最终的产品。
第三步：V法真空铸造的应用和优势V法真空铸造具有许多应用和优势，包括：1. 高质量：由于在高真空环境中进行铸造，可以有效减少气体和杂质的存在，从而获得高质量的铸件。
2. 精密铸件：V法真空铸造可以实现复杂和精密的铸件，包括一些细小和薄壁结构。
3. 节省材料：相比传统铸造方法，V法真空铸造可以减少铸型和铸料的使用量。
4. 节约能源：由于铸造过程在真空环境中进行，不需要额外的氧化过程或铸造保温措施，因此可以节约能源。
5. 环保：V法真空铸造过程中没有或者较少的气体和杂质排放，符合环保要求。
6. 应用广泛：V法真空铸造适用于多种金属合金的铸造，可以用于汽车、航空航天、能源、电子等各个行业。
总结：V法真空铸造是一种高级铸造技术，通过在高真空环境中进行铸造，可以获得高质量的铸件。
实现真空铸造需要准备原材料，铸型设计和制备，真空设备准备，高温预处理，铸造，冷却和固化，铸件取出和喷砂，以及后续加工等步骤。
V法铸造技术
V法铸造技术一什么是V法铸造？图1.1 V法工艺准备模型图1.2 V法工艺薄膜加热图1.3 V法工艺模型抽真空覆面膜、喷涂料图1.4 V法工艺将砂箱放于模型上图1.5 V法工艺将砂子加入砂箱、振实图1.6 V法工艺砂型顶部覆背膜图1.7 V法工艺砂箱抽真空、模型去真空、起模图1.8 V法工艺合箱、浇注图1.9 V法工艺铸件落砂1 V法铸造原理。
V法铸造，也称真空密封造型法或负压造型法，取‘真空’英文字‘Vacuum’的字头，而简称V法。
这种工艺采用不含任何粘结剂的干砂造型，利用塑料薄膜和真空砂箱密封，依靠真空泵形成铸型内外的压力差，使干砂紧实成型，并在负压条件下浇注，待液态金属凝固后，除去真空，砂型溃散，取出铸件。
V法铸造和消失模铸造都是继机械成型和化学成型之后的第三代物理成型方法。
2 V法铸造工艺过程见图1.1——图1.9，九个步骤：1）准备模具。
模具上有透气孔与型板抽气室相连。
2）薄膜加热。
将EV A塑料薄膜放置在烤膜器下加热到软化状态。
3）覆面膜、喷涂料。
是关键工序，通过模具上的透气孔将负压作用于软化的塑料薄膜，使之与模具紧密贴覆；在塑模外喷涂料并烘干。
4）放置砂箱。
将负压砂箱放置在模具上。
5）加砂振实。
加干砂充满砂箱，通过振实台使干砂获得最大密度。
6）覆背膜。
上型将浇口盆与上型直浇道相连，冒口和排气孔要与大气相通；下型只需将砂子刮平覆背膜。
7）砂箱抽真空、起模。
造成砂型内外压差，使干砂得到紧实，同时释放模具抽气室的真空，并通入压缩空气反吹，将砂型与模具分开。
8）合箱。
将上型与下型合箱，准备浇注。
9）浇注、落砂。
浇注时砂型继续抽真空。
铸件冷却定形后，除去真空，砂型溃散，取出铸件。
3 造型材料1）型砂。
石英砂，SiO2含量98%以上，粒度70-150目。
2）塑料薄膜。
○1.薄膜必须没有气泡滴和针孔等缺陷，。
○2薄膜必须有很好的延伸性。
○3.成型后的薄膜不再保留弹性。
○4.薄膜不应与模型粘住。
V法铸造概述

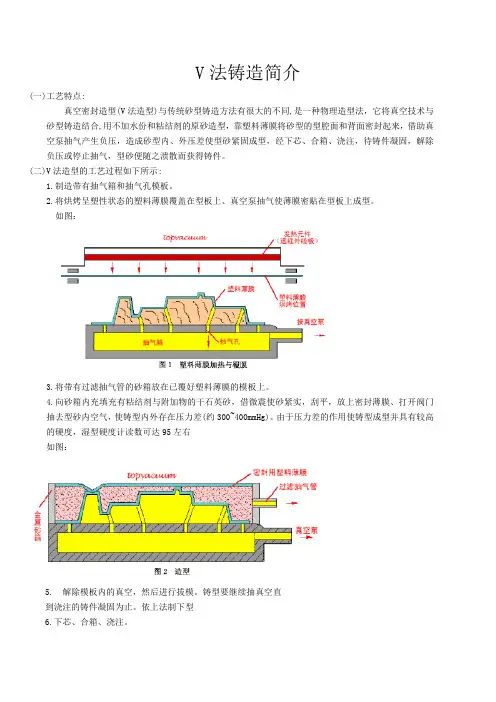

V法铸造简介(一)工艺特点:真空密封造型(V法造型)与传统砂型铸造方法有很大的不同,是一种物理造型法，它将真空技术与砂型铸造结合,用不加水份和粘结剂的原砂造型，靠塑料薄膜将砂型的型腔面和背面密封起来，借助真空泵抽气产生负压，造成砂型内、外压差使型砂紧固成型，经下芯、合箱、浇注，待铸件凝固，解除负压或停止抽气，型砂便随之溃散而获得铸件。
(二)V法造型的工艺过程如下所示:1.制造带有抽气箱和抽气孔模板。
2.将烘烤呈塑性状态的塑料薄膜覆盖在型板上、真空泵抽气使薄膜密贴在型板上成型。
如图：3.将带有过滤抽气管的砂箱放在已覆好塑料薄膜的模板上。
4.向砂箱内充填充有粘结剂与附加物的干石英砂，借微震使砂紧实，刮平，放上密封薄膜、打开阀门抽去型砂内空气，使铸型内外存在压力差(约300~400mmHg)。
由于压力差的作用使铸型成型并具有较高的硬度，湿型硬度计读数可达95左右如图：5. 解除模板内的真空，然后进行拔模。
铸型要继续抽真空直到浇注的铸件凝固为止。
依上法制下型6.下芯、合箱、浇注。
如图：7.待金属凝固后，停止对铸型抽气，型内压力接近大气压时，铸型就自行溃散。
(三)V法造型的特点:1、提高铸件质量：表面光洁、轮廓清晰、尺寸准确。
用较细干砂，铸型硬度高且均匀，拔模容易。
2、简化设备、节约投资、减少运行各维修费用。
省去有关粘合剂、附加物及混砂设备。
旧砂回用率在95%以上。
模具及砂箱使用寿命长3、金属利用率高。
V法造型中，金属活动性较好，充填能力强，可以铸出3mm的薄壁件。
铸型硬度高、冷却慢；利用补缩，减少冒口的尺寸。
工艺出品率提高，减少了加工余量。
二、基本工艺装备及设备1、SK型水环式真空泵：为V法铸造提供真空环境。
2、震实台：紧实砂型3、薄膜烧烤器：加热薄膜，管式电加热器作加热元件，也可用火焰或电阻元件加热远红外线板。
4、模板及芯盒：抽气孔ф2~3mm，要保证薄膜密贴模板，薄膜成型欠佳的部位需要加钻小孔。
5、有过滤抽气装置的砂箱及芯盒抽气方式：导管式、复合式、侧箱式。
消失模V法实型铸造工艺及装备研发生产方案(一)
消失模/V法/实型铸造工艺及装备研发生产方案一、实施背景随着制造业的不断发展，铸造技术及装备也在逐步升级。
消失模、V法、实型铸造等工艺作为现代铸造技术的前沿，对于提高铸件质量、降低生产成本、节能减排具有重要意义。
然而，目前国内铸造行业在这方面的研发生产投入相对较少，相关技术及装备仍存在诸多不足。
因此，开展消失模/V法/实型铸造工艺及装备研发生产具有迫切性和必要性。
二、工作原理1.消失模铸造（Lost-Foam Casting）：利用泡沫塑料模样代替传统的木模或金属模，在浇注过程中模样逐渐被熔化，并由液体金属替代。
此方法具有尺寸精度高、材料成本低、生产周期短等优点。
2.V法铸造（Vacuum Casting）：采用塑料薄膜或玻璃纸作为型壳材料，借助真空泵抽出型壳内的空气，使型壳内形成负压，从而将液体金属吸入型壳并凝固成铸件。
此方法具有表面质量好、尺寸精度高等优点。
3.实型铸造（Solid Modelling）：利用树脂等快速凝固材料制作实体模样，在模样表面涂覆一定厚度的涂料后进行浇注。
此方法具有无模样消耗、适用范围广等优点。
三、实施计划步骤1.技术调研：对国内外消失模/V法/实型铸造工艺及装备进行深入调研，分析现有技术的优缺点及发展方向。
2.研发团队组建：组建涵盖机械设计、材料科学、铸造工艺等方面的专业研发团队。
3.技术研发：开展消失模/V法/实型铸造工艺及装备的关键技术研发，包括铸造材料、工艺优化、设备选型等。
4.实验验证：通过系列实验验证研发成果的可行性和可靠性。
5.产品化开发：将研发成果转化为实际产品，并制定相应的生产工艺和质量控制体系。
6.推广应用：与相关企业合作，推广消失模/V法/实型铸造工艺及装备在生产中的应用。
四、适用范围1.消失模铸造适用于各种复杂形状的铸件，如铝合金、铸铁等。
2.V法铸造适用于对表面质量要求较高的铸件，如精密零件、叶片等。
3.实型铸造适用于各种形状的铸件，特别适用于大型和复杂形状的铸件，如汽轮机叶片、船用螺旋桨等。
V法铸造
பைடு நூலகம்
V法造型工艺起源于日本，最早是1971年日本 长野县工业试验场开发的，之后在世界范围内得 到迅速的发展。中国是在20世纪80年代初引进这 项技术，其后在中国得到广泛的发展。
近年来该铸造方法对生产厚大灰铸铁件成为了 一项重要的铸造工艺。并且因其所需投资少，效 率高，铸件表面质量好而迅速取代了部分粘土砂 造型工艺。同时由于其在经济效益方面的优越性 在一定范围内取代了树脂砂、水玻璃砂的生产。 随着科技工作者对该方法的深入研究，已开发 出利用V法造型生产铸钢件、球墨铸铁件、铝合 金制品等铸造产品。
• 山西北绿树铸造有限公司采用V法技术生产叉车及工程机械配重 铸件，具有尺寸精度高，表面光洁等特点，单重可达10吨。
• 山东泰山前田锅炉有限公司是中国第一家生产燃油燃气铸铁锅炉 的厂家，采用V法生产铸铁锅炉铸铁锅片，铸件的形状虽然简单， 但是带有砂芯，工艺上比较复杂，是V法生产复杂件的一个典型。
• 其V法造型生产线是根据日本前田铁工所V法铸造（真空铸造） 生产线及工艺设备设计、制造而成。该生产线包括四工位造型机、 8个下芯合箱工位、3个浇注工位、一次缓冷工位、开箱落砂机、 二次缓冷工位等设备，全部液压推动。该V法造型生产线工艺先 进、装备精良、自动化程度高，可实现手动、联动等功能，在国 内具有领先水平。生产出的锅片、铸件具有尺寸精度高，表面光 洁度好等特点。砂箱内尺寸：2300×1500×320/320mm，生产 率10整形/小时、可年产各类铸件6000吨。
铸铝和铸钢的应用
• 用V法铸造铝合金的工艺美术型的门框、栏杆也得到了发展。这 在V法开发初期就研制过，1991年已交付11条这种生产线，最大 砂箱尺寸为：4900mm×2200mm×200/300mm。当然由于铝合 金的浇注温度较低，塑料薄膜燃烧后的残余物与砂子粘在一起， 会影响填充干砂的密度，影响铸件的质量，仍是一个待研究解决 的问题。
