彩灯控制器设计

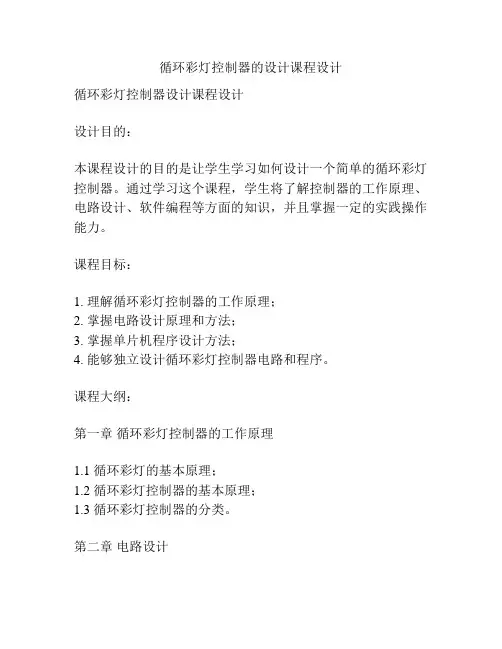

循环彩灯控制器的设计课程设计
循环彩灯控制器的设计课程设计循环彩灯控制器设计课程设计设计目的：本课程设计的目的是让学生学习如何设计一个简单的循环彩灯控制器。
通过学习这个课程，学生将了解控制器的工作原理、电路设计、软件编程等方面的知识，并且掌握一定的实践操作能力。
课程目标：1. 理解循环彩灯控制器的工作原理；2. 掌握电路设计原理和方法；3. 掌握单片机程序设计方法；4. 能够独立设计循环彩灯控制器电路和程序。
课程大纲：第一章循环彩灯控制器的工作原理1.1 循环彩灯的基本原理；1.2 循环彩灯控制器的基本原理；1.3 循环彩灯控制器的分类。
第二章电路设计2.1 循环彩灯控制器电路的组成；2.2 电路元件的选型和参数计算；2.3 建立例程进行电路仿真；2.4 布局设计；2.5 原理图绘制。
第三章单片机程序设计3.1 概述C语言程序设计基础；3.2 循环彩灯控制器程序的基本流程；3.3 控制器的主程序设计；3.4 IO口和定时器的编程；3.5 中断优化程序设计。
第四章循环彩灯控制器的实现4.1 控制器电路板的焊接和测试；4.2 单片机软硬件程序烧录；4.3 硬件调试；4.4 软件调试。
设计流程：1. 理解循环彩灯控制器的工作原理。
在听讲、课外阅读和答疑互动等多种形式下，加强对循环彩灯、循环彩灯控制器的工作原理、分类等方面的理解。
2. 电路设计。
采用理论教学和实践操作相结合的方式，按照课程大纲的要求，进行电路设计，包括电路元件的选型和参数计算、建立例程进行电路仿真、布局设计、原理图绘制等环节。
3. 单片机程序设计。
理解C语言程序设计的基本概念和流程，在掌握单片机程序设计方法以后，独立完成循环彩灯控制器程序的编写，并利用仿真软件进行调试。
4. 循环彩灯控制器的实现。
根据设计流程，焊接电路板并进行测试，根据需要对电路板和程序进行调试和优化，最终实现循环彩灯控制器。
实验教学：在课程教学中，通过多样化的实验教学方式，激发学生的学习兴趣和主动性，提高学生的实践操作能力。
彩灯控制器
七进制计数器®--Q0逻辑电路数字电路课程设计彩灯控制器的设计1设计要求设计一个彩灯控制器。
1•要求能控制红、黄、蓝、绿各色LED灯循环闪烁，并可变换闪烁图案。
2.彩灯白天不亮，夜晚自动亮。
2设计方案原理框图如图1所示1、控制红、黄、蓝、绿各色LED灯循环闪亮，则按照红一红黄一黄一黄蓝一蓝一蓝绿一绿一红的方式循环闪亮。
彩灯的灯灭有七种状态，可设计一个七进制的计数器，用计数器的状态来控制彩灯的亮灭；计数器应能够自启动。
2、用555定时器构成多谐振荡器，作为脉冲信号源；3、用光敏器件（光敏电阻、光敏二极管等）来检测周围环境的光强，以区分白天和夜晚，实现彩灯白天不亮、晚上自动亮的控制要求。
光敏器件检测电路整体结构为脉冲信号源输出一定频率的脉冲给七进制计数器，七进制计数器受脉冲控制输出Q3、Q2、QI、Q0的不同状态，从而控制逻辑电路，逻辑电路输出控制彩灯的亮灭，达到要求。
根据所学内容，可分别确定所需元件,脉冲信号源有很多种，但要频率可控，可采用CB555定时器组成的多谐振荡器完成，多谐振荡器是常用的一种矩形波发生器，原理框图脉冲信号源通过改变R1和R2的电阻值即可改变其输出矩形波的频率。
七进制计数器可通解原理。
①脉冲信号源DT5q=（R1+R2）/（R1+2R2）=2/3T=1ms 令C1=0.1UF求得TD-Ijnim.555TIIVIER RATEDC1O.luFd.oi|jr74LS16QDr 1—*|U2AI 17WN过74LS160型同步十进制计数器改接而得。
逻辑电路可使用74LS138型译码器控制彩灯，最后通过与非门获得彩灯的逻辑控制关系。
74LS160型同步十进制计数器改接成七进制计数器的同时，在七进制计数器的输出端接一个数码管，仿真时可检测十进制改接成七进制的正确性，以及灯亮灯灭和计数器的输出如何对应，更好地理脉冲信号源②七进制计数器采用置数法改接74LS160同步十进制计数器上图是由74LS160型同步十进制计数器改接而成的七进制计数器。
彩灯控制器设计及实验报告三篇
彩灯控制器设计及实验报告三篇篇一：多路彩灯控制器的设计一课程设计题目（与实习目的）（1）题目：多路彩灯控制器（2）实习目的：1．进一步掌握数字电路课程所学的理论知识。
2．熟悉几种常用集成数字芯片，并掌握其工作原理，进一步学会使用其进行电路设计。
3．了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4．培养认真严谨的工作作风和实事求是的工作态度。
5．作为课程实验与毕业设计的过度，课程设计为两者提供了一个桥梁。
二任务和要求实现彩灯控制的方法很多，如EPROM编程、RAM编程、单板机、单片机等，都可以组成大型彩灯控制系统。
因为本次实习要求设计的彩灯路数较少，且花型变换较为简单，故采用移位寄存器型彩灯控制电路。
（1）彩灯控制器设计要求设计一个8路移存型彩灯控制器，要求：1.彩灯实现快慢两种节拍的变换；2.8路彩灯能演示三种花型（花型自拟）；3.彩灯用发光二极管LED模拟；4.选做：用EPROM实现8路彩灯控制器，要求同上面的三点。
（2）课程设计的总体要求1．设计电路实现题目要求；2．电路在功能相当的情况下设计越简单越好；3.注意布线，要直角连接，选最短路径，不要相互交叉；4.注意用电安全，所加电压不能太高，以免烧坏芯片和面包板。
三总体方案的选择（1）总体方案的设计针对题目设计要求，经过分析与思考，拟定以下二种方案：方案一：总体电路共分三大块。
第一块实现花型的演示；第二块实现花型的控制及节拍控制；第三块实现时钟信号的产生。
主体框图如下：方案二：在方案一的基础上将整体电路分为四块。
第一块实现花型的演示；第二块实现花型的控制；第三块实现节拍控制；第四块实现时钟信号的产生。
并在部分电路的设计上与方案一采用了完全不同的方法，如花型的控制。
主体框图如下：（2）总体方案的选择方案一与方案二最大的不同就在，前者将花型控制与节拍控制两种功能融合在一起，是考虑到只要计数器就可以实现其全部功能的原因，且原理相对简单。
节日彩灯控制器的设计
第2章节日彩灯控制器的设计一: 设计目的1.了解节日彩灯控制器的工作原理2.掌握按键输入的消抖处理程序和延时程序的编写3.掌握独立电源设计方法及原理4.掌握电路板的实物焊接二: 设计要求设计4个按键K1, K2, K3,K4K1—上, 按此键则灯由上向下流动。
K2—下, 按此键则灯由下向上流动。
K3—全亮, 按此键则灯全亮。
K4—停止, 按此键则停止流动, 所有灯为暗。
三: 总体方案设计与选择的论证随着人们生活环境的不断改善和美化, 在许多场合可以看到彩色霓虹灯。
LED彩灯由于其丰富的灯光色彩, 低廉的造价以及控制简单等特点而得到了广泛的应用, 用彩灯来装饰街道和城市建筑物已经成为一种时尚。
但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现, 电路结构复杂、功能单一, 这样一旦制作成品只能按照固定的模式闪亮, 不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能效果上看, 亮灯模式少而且样式单调, 缺乏用户可操作性, 影响彩灯效果, 因此有必要对现有的彩灯控制器进行改进。
（一）设计方案彩灯控制器大致可分为两种方案实现。
一种是利用电子电路装置控制, 另一种是采用单片机控制。
方案一:根据设计任务要求介绍的彩灯控制电路的基本组成, 可以确定彩灯控制器应由振荡电路、计数/时序分配电路、移位位寄存器和彩灯显示五部分组成。
其框图如图1-1所示。
方案二:本方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计, 来达到本设计的要求。
其硬件构成框图如图1-2所示, 以单片机为核心控制, 由单片机最小系统（时钟电路、复位电路、电源）、按键控制电路、LED发光二极管和5V直流电源电路组成此设计方案中单片机的P1口接5路按键控制电路, 实现彩灯花型的切换功能；单片机的P1口引脚接上四个按钮开关以实现对彩灯闪烁频率的控制, 即实现了快慢两种节拍实现花型的变换；单片机上的P2口接二十四路LED发光二极管组成彩灯电路, 显示彩灯循环情况。
51单片机彩灯控制器的设计
51单片机彩灯控制器的设计一、设计目的单片机彩灯控制器是一种能够通过控制程序实现RGBLED灯光颜色和亮度变化的设备。
其设计目的是实现LED的多彩灯光效果，丰富室内环境，提高生活品质。
二、硬件设计1.单片机选择在设计彩灯控制器时，我们选择了常用的8051单片机作为控制芯片。
8051单片机拥有丰富的外设资源，易于编程控制，并且具有较高的稳定性和可靠性。
2.RGBLEDRGBLED是一种由红、绿和蓝三个LED灯组成的组合灯，可以通过控制不同颜色的LED来实现丰富多彩的灯光效果。
在设计中，我们选用了高亮度的RGBLED，以确保灯光效果的良好。
3.驱动电路为了驱动RGBLED，我们设计了一套驱动电路，其中包括三个恒流驱动电路和三个PWM调光电路。
恒流驱动电路可以确保LED的电流稳定，而PWM调光电路可以实现LED的亮度调节。
4.控制电路控制电路主要由单片机、按键、显示屏等组成。
通过单片机控制按键输入，并根据用户需求调整LED的颜色和亮度。
同时，显示屏可以实时显示LED的参数信息，方便用户操作。
5.电源彩灯控制器的电源一般采用直流5V供电，可以通过USB接口或者外部电源适配器来供电，以满足不同环境下的使用需求。
三、软件设计1.系统架构我们将彩灯控制器的软件设计分为三个模块：按键输入模块、LED控制模块和显示模块。
按键输入模块负责接收用户的按键输入，LED控制模块根据用户输入控制LED的颜色和亮度，显示模块实时显示LED的参数信息。
2.按键输入模块按键输入模块主要负责检测用户按键的状态，并根据按键的状态进行相应的处理。
例如，当用户按下“颜色+/颜色-”按键时，按键输入模块会向LED控制模块发送指令，控制LED颜色的变化。
3.LED控制模块LED控制模块负责控制RGBLED的颜色和亮度。
当接收到按键输入模块发送的指令时，LED控制模块会根据指令调节LED的PWM值，实现LED 颜色的变化和亮度的调节。
4.显示模块显示模块通过显示屏实时显示LED的参数信息，包括LED的颜色、亮度等参数。
彩灯控制器的设计完整版
彩灯控制器的设计完整版一、需求分析在设计彩灯控制器之前，首先需要进行需求分析，明确用户对控制器的要求。
根据用户需求，定制设计以下功能：1.调整灯光颜色：用户可以通过控制器选择预设的颜色，或者自定义调整颜色。
2.调整灯光亮度：用户可以通过控制器调整灯光的亮度，使其适应不同的环境需求。
3.闪烁效果控制：用户可以选择不同的闪烁效果，如渐变、跳变、闪烁等。
4.控制方式：用户可以通过遥控器、手机APP或物理按钮等方式，方便地进行控制。
二、硬件设计1.控制器主板：搭载处理器，用于控制灯光的变化，并接收用户的指令。
2.无线通信模块：用于与遥控器、手机APP等进行通信，接收用户指令。
3.灯光模块：控制彩灯的亮度和颜色的模块，可以使用RGBLED灯珠进行控制。
4.电源模块：为控制器及灯光模块供电，可采用DC或AC电源。
三、软件设计1.硬件控制程序：在控制器主板上编写固件，实现对灯光的控制，包括颜色的变化、亮度的调整和闪烁效果的控制。
2.通信协议设计：设计控制器与遥控器、手机APP等之间的通信协议，实现指令的传输和接收。
3.用户界面设计：对于手机APP或PC端软件，设计用户界面，使用户可以方便地进行控制。
四、功能实现1.调整灯光颜色：通过软件界面，用户可以选择预设的颜色，或者使用调色盘自定义调整颜色。
2.调整灯光亮度：用户可以通过软件界面或遥控器等方式调整灯光的亮度，使其适应不同的环境要求。
3.闪烁效果控制：通过软件界面或遥控器等方式，用户可以选择不同的闪烁效果，如渐变、跳变、闪烁等。
4.多种控制方式：通过手机APP、遥控器或物理按钮等多种方式，用户可以随时随地进行控制。
5.定时开关：用户可以设置灯光的定时开关，实现定时开启或关闭灯光的功能。
五、测试与优化在完成功能实现后，进行测试与调试，确保控制器能正常工作。
根据测试结果优化硬件和软件设计，提高控制器的性能和稳定性。
六、生产与销售完成控制器的设计和验证后，进行产品批量生产，并进行市场宣传和销售推广。
基于单片机的彩灯控制器设计
基于单片机的彩灯控制器设计一、引言彩灯是一种可以调节颜色和亮度的灯光装置，被广泛应用于舞台灯光效果、建筑物装饰、商业广告、节日庆典等场合。
传统的彩灯控制器往往依赖于传感器和模拟电路实现，无法快速调节灯光效果，操作不方便。
为了实现更加灵活、方便的彩灯控制，本文将设计一款基于单片机的彩灯控制器。
二、系统设计本彩灯控制器系统设计基于单片机，通过单片机控制器实现对灯光的调节和控制。
系统硬件主要由单片机、彩灯模块、按键开关、显示模块和电源构成，软件主要由单片机程序编写实现。
1.单片机选择单片机是整个系统的核心控制器，选择合适的单片机至关重要。
根据给定的设计要求，选取具有较强处理能力和丰富外设接口的单片机。
一般来说，常用的51系列单片机和STM32系列单片机具备较好的性能和扩展能力。
2.彩灯模块设计彩灯模块是实现灯光调节的核心部分，可以使用RGBLED灯珠或者是WS2812灯带等灯光模块。
通过控制彩灯模块的亮度和色彩来实现不同的灯光效果。
3.按键开关设计通过按键开关来切换不同的灯光模式，实现系统的开关和功能选择。
可以设计多个按键开关，分别对应不同的灯光模式，通过按下不同的按键实现灯光模式的切换。
4.显示模块设计为了方便用户了解灯光的当前状态和模式选择，可以使用OLED显示模块或者数码管显示模块来实现数据的显示。
5.电源设计由于彩灯模块通常需要较高的驱动电流，所以需要提供稳定的电源。
可以采用电池供电或者是AC-DC转换器等方式，确保系统稳定运行。
三、系统实现1.程序设计通过单片机编程实现对彩灯的控制和灯光模式的切换。
根据不同的按键输入，设置对应的灯光参数和模式，通过单片机的I/O接口控制彩灯模块的亮度和色彩。
2.硬件连接按照设计要求，将单片机、彩灯模块、按键开关、显示模块和电源连接起来。
通过对应的引脚和接口进行连接，确保系统正常运行。
四、总结本文设计了一款基于单片机的彩灯控制器，通过单片机编程实现对彩灯的控制和灯光模式的切换。
彩灯控制器课程设计
彩灯控制器课程设计彩灯控制器课程设计引言：彩灯控制器是一种用于控制彩色灯光变化的设备，广泛应用于舞台演出、建筑照明、节日庆典等场合。
本课程设计旨在通过学习彩灯控制器的原理和实现方式，培养学生对电路设计、嵌入式系统开发和信号处理的能力。
本文将从课程目标、教学内容、教学方法和评价方式四个方面详细介绍彩灯控制器课程设计。
一、课程目标本课程设计的目标是让学生掌握以下能力：1. 理解彩灯控制器的基本原理，包括LED驱动电路、信号处理和通信协议等；2. 掌握彩灯控制器的硬件设计方法，包括电路图设计、PCB布局和焊接技术等；3. 掌握彩灯控制器的软件开发方法，包括嵌入式系统编程和信号处理算法实现等；4. 运用所学知识设计和实现一个具有一定功能的彩灯控制器原型。
二、教学内容本课程设计包括以下几个主要内容：1. 彩灯控制器的基本原理：介绍LED的工作原理、驱动电路的设计和信号处理的基本概念；2. 彩灯控制器的硬件设计：包括电路图设计、PCB布局和焊接技术等；3. 彩灯控制器的软件开发：包括嵌入式系统编程和信号处理算法实现等；4. 彩灯控制器的功能实现：设计和实现一个具有一定功能的彩灯控制器原型；5. 实验与调试：通过实验和调试，验证彩灯控制器的性能和稳定性。
三、教学方法1. 理论讲解：通过课堂讲解，介绍彩灯控制器的基本原理和相关知识点；2. 设计实践：学生分组进行彩灯控制器硬件和软件设计，并完成一个小型彩灯控制器原型；3. 实验演示：教师进行实验演示，展示彩灯控制器的功能和效果；4. 课堂讨论：引导学生进行课堂讨论，分享彩灯控制器设计中遇到的问题和解决方案；5. 项目评审：对学生设计的彩灯控制器原型进行评审，评价其性能和创新性。
四、评价方式本课程设计的评价方式包括以下几个方面：1. 课堂表现：包括学生的参与度、提问和回答问题的能力等；2. 设计报告：学生需编写彩灯控制器设计报告，详细介绍硬件和软件设计过程；3. 原型演示：学生需演示自己设计的彩灯控制器原型，并展示其功能和效果；4. 项目评审：教师对学生设计的彩灯控制器原型进行评审，评价其性能和创新性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩灯控制器设计摘要一、系统设计要求设计一个控制电路来实现8路彩灯按照一定的次序和时间间隔闪烁。
具体要求如下：1、当控制开关为0时，灯全灭；当控制开关为1时，从第一盏开始，依次点亮，时间间隔为1秒。
期间一直保持只有一盏灯亮、其他灯全灭的状态。
2、 8盏灯依次亮完后，从第8盏开始依次灭，期间一直保持只有一盏灯灭、其他灯全亮的状态。
3、当8盏灯依次灭完后，8盏灯同时亮同时灭，其时间间隔为0.5秒，并重复4次。
4、只要控制开关为1，上述亮灯次序不断重复。
5、用层次化设计方法设计该电路，编写各个功能模块的程序。
6、仿真各功能模块，通过观察有关波形确认电路设计是否正确。
7、完成电路设计后，用实验系统下载验证设计的正确性。
二、系统总体结构系统框图如下所示，ENA为控制开关，输入信号为2Hz，经过分频器分频之后产生一个1Hz的时钟信号，用两个12位内部信号的左、右移后的中间8位来控制8个灯的亮与灭。
计数器1和计数器2的作用：一方面用2Hz和1Hz的时钟信号控制灯亮、灭的时间间隔；另一方面控制八盏灯的依次亮、依次灭和全亮、全灭。
使能信号ENA为无效电平时（低电平），8只LED灯保持全灭的状态；当使能信号ENA为有效电平时（高电平），8只按照既定的花型进行变换，首先2Hz的时钟信号在分频器的左右下改变为1Hz的时钟信号，该1Hz的时钟信号送至计数器2、左移和右移模块，并由计数器2实现左、右移模块的选择。
分别实现8只LED灯的自左向右依次点亮，以及自右向左依次熄灭的花型变换；当完成自右向左的花型变换后，计数器2给出一个控制信号给计数器1，执行全亮全灭的花型变换，该模块的时钟信号是未经分频器分频的原始时钟信号2Hz。
只要使能信号有效，那么该系统就按照以上的花型变换顺序一直永序的变换下去。
三、各功能模块1、时钟信号二分频模块：功能描述：该模块的功能主要是将频率为2Hz的时钟信号分频频率为1Hz的时钟信号，并将频率为1Hz的时钟信号输出给左移、右移模块作为这两个模块时钟触发信号。
代码部分：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY clk_div2 ISPORT(CLK:IN STD_LOGIC;OUTPUT:BUFFER STD_LOGIC);END clk_div2 ;ARCHITECTURE one OF clk_div2 ISBEGINPROCESS(CLK)BEGINIF CLK'EVENT AND CLK='1' THENOUTPUT<=NOT OUTPUT;END IF;END PROCESS;END one;仿真波形：2、计数器模块：功能描述：该模块的主要功能是通过计数，实现对左移及右移模块的选通，并在右移和左移模块完成后，跳转到循环取反模块执行指令。
计数器1代码部分：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY count1 ISPORT(CLK,ENA:IN STD_LOGIC;OUTPUT:BUFFER STD_LOGIC_VECTOR(1 DOWNTO 0));ARCHITECTURE one OF count1 ISSIGNAL CQ:STD_LOGIC_VECTOR(5 DOWNTO 0);BEGINPROCESS(CLK,ENA)BEGINIF CLK'EVENT AND CLK='1' THENIF ENA='1' THENIF CQ<"100111" THEN CQ<=CQ+1;IF CQ="100000" THEN OUTPUT<="10";ELSIF CQ="100001" THEN OUTPUT<="01"; ELSIF CQ="100010" THEN OUTPUT<="10"; ELSIF CQ="100011" THEN OUTPUT<="01"; ELSIF CQ="100100" THEN OUTPUT<="10"; ELSIF CQ="100101" THEN OUTPUT<="01"; ELSIF CQ="100110" THEN OUTPUT<="10"; ELSIF CQ="100111" THEN OUTPUT<="01"; END IF;ELSE CQ<="000000";OUTPUT<="00";END IF;ELSE CQ<="111111";END IF;END IF;END PROCESS;END one;仿真波形：计数器2代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY count2 ISPORT(CLK,ENA:IN STD_LOGIC;OUTPUT:OUT STD_LOGIC_VECTOR(5 DOWNTO 0));ARCHITECTURE one OF count2 ISSIGNAL CQ:STD_LOGIC_VECTOR(5 DOWNTO 0);BEGINPROCESS(CLK,ENA)BEGINIF CLK'EVENT AND CLK='1' THENIF ENA='1' THENIF CQ<"010011" THEN CQ<=CQ+1;ELSE CQ<="000000";END IF;ELSE CQ<="111111";END IF;END IF;END PROCESS;OUTPUT<=CQ;END one;仿真波形：3、循环右移模块：功能描述：该功能实现8只LED灯的从左向右依次点亮的功能，点亮过程中，每时每刻都保证只有一个LED被点亮，其它LED全灭的状态。
时间间隔为1S。
代码部分：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY rightmove ISPORT(CLK,ENA:IN STD_LOGIC;COUNT:IN STD_LOGIC_VECTOR(5 DOWNTO 0);OUTPUT:OUT STD_LOGIC_VECTOR(11 DOWNTO 0));END rightmove ;ARCHITECTURE one OF rightmove ISBEGINPROCESS(CLK,ENA,COUNT)BEGINIF CLK'EVENT AND CLK='1' THENIF ENA='1' THENCASE COUNT ISWHEN "000000"=>OUTPUT<="001000000000";WHEN "000001"=>OUTPUT<="000100000000";WHEN "000010"=>OUTPUT<="000010000000";WHEN "000011"=>OUTPUT<="000001000000";WHEN "000100"=>OUTPUT<="000000100000";WHEN "000101"=>OUTPUT<="000000010000";WHEN "000110"=>OUTPUT<="000000001000";WHEN "000111"=>OUTPUT<="000000000100";WHEN OTHERS=>OUTPUT<="000000000000";END CASE;ELSE OUTPUT<="000000000000";END IF;END IF;END PROCESS;END one;仿真波形：4、循环左移模块：功能描述：该功能实现8只LED灯在从左向右依次点亮结束后，从右向左依次熄灭一只LED，熄灭过程中，每时每刻都保证只有一个LED被熄灭，其它LED全亮的状态。
时间间隔为1S。
代码部分：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY leftmove ISPORT(CLK,ENA:IN STD_LOGIC;COUNT:IN STD_LOGIC_VECTOR(5 DOWNTO 0);OUTPUT:OUT STD_LOGIC_VECTOR(11 DOWNTO 0));END leftmove ;ARCHITECTURE one OF leftmove ISBEGINPROCESS(CLK,ENA,COUNT)BEGINIF CLK'EVENT AND CLK='1' THENIF ENA='1' THENCASE COUNT ISWHEN "001000"=>OUTPUT<="111111111011";WHEN "001001"=>OUTPUT<="111111110111";WHEN "001010"=>OUTPUT<="111111101111";WHEN "001011"=>OUTPUT<="111111011111";WHEN "001100"=>OUTPUT<="111110111111";WHEN "001101"=>OUTPUT<="111101111111";WHEN "001110"=>OUTPUT<="111011111111";WHEN "001111"=>OUTPUT<="110111111111";WHEN OTHERS=>OUTPUT<="000000000000";END CASE;ELSE OUTPUT<="000000000000";END IF;END IF;END PROCESS;END one;仿真波形：5、循环取反模块：功能描述：该模块实现的是对完成逐个点亮和逐个熄灭的过程后，实现每秒2次的全亮、全灭的闪烁。
