弯矩方向定义

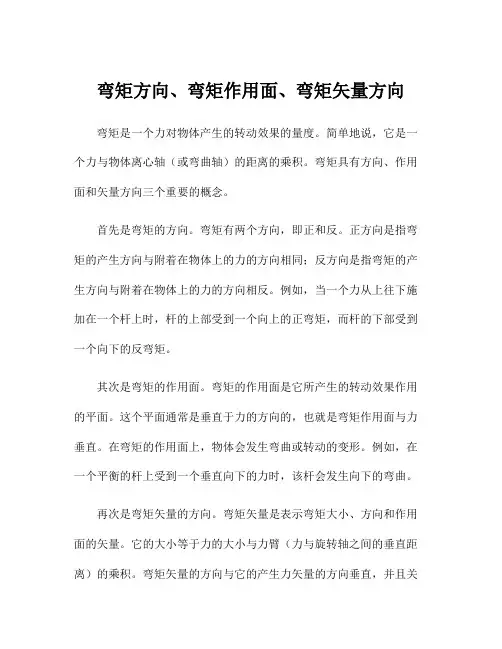

弯矩方向、弯矩作用面、弯矩矢量方向
弯矩方向、弯矩作用面、弯矩矢量方向弯矩是一个力对物体产生的转动效果的量度。
简单地说，它是一个力与物体离心轴（或弯曲轴）的距离的乘积。
弯矩具有方向、作用面和矢量方向三个重要的概念。
首先是弯矩的方向。
弯矩有两个方向，即正和反。
正方向是指弯矩的产生方向与附着在物体上的力的方向相同；反方向是指弯矩的产生方向与附着在物体上的力的方向相反。
例如，当一个力从上往下施加在一个杆上时，杆的上部受到一个向上的正弯矩，而杆的下部受到一个向下的反弯矩。
其次是弯矩的作用面。
弯矩的作用面是它所产生的转动效果作用的平面。
这个平面通常是垂直于力的方向的，也就是弯矩作用面与力垂直。
在弯矩的作用面上，物体会发生弯曲或转动的变形。
例如，在一个平衡的杆上受到一个垂直向下的力时，该杆会发生向下的弯曲。
再次是弯矩矢量的方向。
弯矩矢量是表示弯矩大小、方向和作用面的矢量。
它的大小等于力的大小与力臂（力与旋转轴之间的垂直距离）的乘积。
弯矩矢量的方向与它的产生力矢量的方向垂直，并且关于旋转轴具有右手定则。
如果用右手握住力的方向，拇指指向旋转轴，剩下的四指就指向了弯矩矢量的方向。
在实际应用中，弯矩的方向、作用面和矢量方向的概念非常重要。
它们可以帮助我们理解物体的受力情况、弯曲情况以及材料的强度和刚度等特性。
首先，弯矩的方向可以用来判断弯曲的方向。
如果一个物体在某个点上受到一个正弯矩，表示该点上的上部将会发生向上的弯曲；相反，如果一个物体在某个点上受到一个反弯矩，表示该点上的上部将会发生向下的弯曲。
其次，弯矩的作用面可以决定物体弯曲的方向和形状。
当一个物体受到一个垂直于其轴线的弯矩作用时，它会向弯曲的方向发生形变。
比如，在一个杆上施加一个垂直于杆轴向下的力，该杆会沿着力的方向向下弯曲。
最后，弯矩矢量的方向可以帮助我们计算物体的力矩、应力和刚度等。
通过使用弯矩矢量的大小和方向，我们可以计算出物体上各个点的力矩大小、方向和作用面。
这对于研究结构的强度和刚度以及材料的受力情况非常重要。
剪力、弯矩方程与剪力、弯矩图
截面位置对剪力和弯矩的影响
总结词
截面位置对剪力和弯矩具有显著影响。不同的截面位置会导致剪力和弯矩的大小和方向发生变化。
详细描述
在结构分析中，截面位置是影响剪力和弯矩的重要因素之一。不同的截面位置会导致剪力和弯矩的大小和方向发 生变化，从而影响结构的整体受力性能。例如，在梁中选取不同的截面位置进行支撑或固定，会对梁的剪力和弯 矩产生显著影响。
05 剪力、弯矩与材料力学性 能的关系
材料弹性对剪力和弯矩的影响
弹性材料在剪力和弯矩作用下会发生弹性变形，变形量与外力成正比，当外力去 除后，材料能够恢复原状。
弹性材料的剪切模量和弯曲刚度决定了剪力和弯矩的大小，剪切模量越大，材料 抵抗剪切变形的能力越强；弯曲刚度越大，材料抵抗弯曲变形的能力越强。
根据绕顺时针方向观察确定，使上侧 纤维受拉时为正。
02 剪力方程与弯矩方程
剪力图与弯矩图的绘制
1
剪力图和弯矩图是表示梁上剪力和弯矩随截面位 置变化的图形。
2
这些图的绘制基于剪力方程和弯矩方程的计算结 果，通过将计算得到的剪力和弯矩值标在图中相 应的位置上，并连接成线。
3
剪力图和弯矩图的绘制有助于直观地了解梁在不 同截面位置的受力状态和应力分布情况。
弯矩
在梁或结构中，由于弯曲而产生 的力矩，表示弯曲变形的大小。
剪力与弯矩在力学中的作用
剪力
主要影响结构的剪切变形，对梁的剪切承载能力有重要影响 。
弯矩
主要影响结构的弯曲变形，对梁的弯曲承载能力有重要影响 。
剪力与弯矩的符号规定
剪力正方向
根据右手定则确定，从杆件的受压一 侧指向受拉一侧。
弯矩正方向
02
材料强度越高，抵抗剪力和弯矩等外力的能力越强， 所能承受的剪力和弯矩越大。

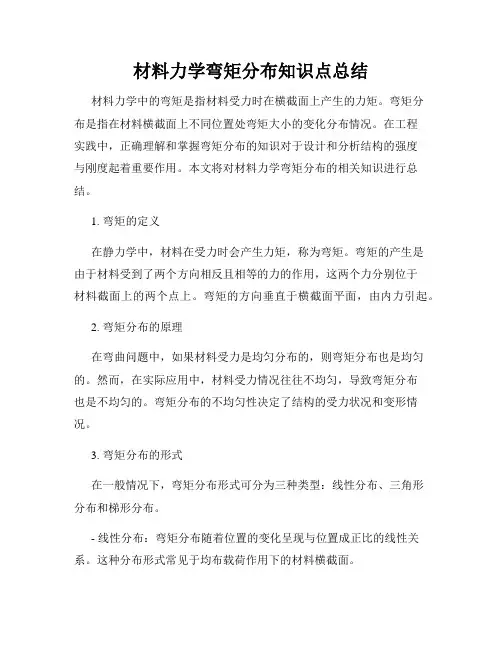

材料力学弯矩分布知识点总结
材料力学弯矩分布知识点总结材料力学中的弯矩是指材料受力时在横截面上产生的力矩。
弯矩分布是指在材料横截面上不同位置处弯矩大小的变化分布情况。
在工程实践中，正确理解和掌握弯矩分布的知识对于设计和分析结构的强度与刚度起着重要作用。
本文将对材料力学弯矩分布的相关知识进行总结。
1. 弯矩的定义在静力学中，材料在受力时会产生力矩，称为弯矩。
弯矩的产生是由于材料受到了两个方向相反且相等的力的作用，这两个力分别位于材料截面上的两个点上。
弯矩的方向垂直于横截面平面，由内力引起。
2. 弯矩分布的原理在弯曲问题中，如果材料受力是均匀分布的，则弯矩分布也是均匀的。
然而，在实际应用中，材料受力情况往往不均匀，导致弯矩分布也是不均匀的。
弯矩分布的不均匀性决定了结构的受力状况和变形情况。
3. 弯矩分布的形式在一般情况下，弯矩分布形式可分为三种类型：线性分布、三角形分布和梯形分布。
- 线性分布：弯矩分布随着位置的变化呈现与位置成正比的线性关系。
这种分布形式常见于均布载荷作用下的材料横截面。
- 三角形分布：弯矩分布呈现出三角形状，即在截面上某一点的弯矩值最大，两端逐渐减小，分布呈现线性下降。
这种分布形式常见于集中载荷作用下的材料横截面。
- 梯形分布：弯矩分布呈现出梯形状，即在截面上某一段区域内的弯矩值保持相对稳定，而在该区域两端发生跃变。
这种分布形式常出现于不均布载荷作用下的材料横截面，如横梁受到均匀横向分布的集中载荷。
4. 弯矩分布的计算方法根据所述的弯矩分布形式，我们可以利用不同的计算方法来求解弯矩分布。
- 线性分布：根据线性分布的特点，我们可以通过对材料受力进行等效处理，将非均布载荷转化为等效的均布载荷。
然后，根据等效载荷的大小和位置，计算各位置点的弯矩大小。
- 三角形分布：在集中载荷作用下，我们可以通过应用等效剪力和曲率法来计算弯矩分布。
首先，确定集中载荷在材料截面上的位置。
然后，利用剪力和曲率关系，根据集中载荷的大小和位置，计算各位置点的弯矩大小。
abaqus弯矩正负
abaqus弯矩正负【1】Abaqus软件介绍Abaqus是一款广泛应用于工程和科研领域的有限元分析软件。
它由法国公司Dassault Systemes的SIMULIA品牌开发，为用户提供了一个强大的模拟平台，可以进行各种力学、热学、电磁学等现象的分析。
在Abaqus中，用户可以方便地创建和处理复杂的模型，进行精确的计算和预测。
【2】弯矩的概念和作用弯矩是指作用在杆件上的力矩，它会导致杆件的弯曲变形。
弯矩的大小和作用方向由作用在杆件上的力和力臂决定。
在实际工程中，了解和计算弯矩对于保证结构的稳定性和安全性至关重要。
【3】Abaqus中弯矩的正负表示在Abaqus中，弯矩的正负表示其作用方向。
一般来说，正向表示弯矩使杆件向外弯曲，负向表示弯矩使杆件向内弯曲。
在实际应用中，可以根据具体情况设定正负号，以便于分析和计算。
【4】如何在Abaqus中应用弯矩在Abaqus中，可以通过以下步骤应用弯矩：1.创建模型：根据实际问题，创建相应的几何模型。
2.定义材料属性：为模型指定相应的材料属性，如弹性模量、泊松比等。
3.划分网格：对模型进行网格划分，以便进行数值计算。
4.应用边界条件：根据实际工程中的约束条件，设置模型的边界条件。
例如，可以设置固定约束、转动约束等。
5.加载：为模型施加合适的载荷，如均布载荷、集中载荷等。
6.计算分析：启动计算任务，进行分析结果。
7.后处理：查看和分析计算结果，如应力、应变、挠度等。
【5】总结在Abaqus中，弯矩的正负表示其作用方向，用户可以根据实际工程需要进行设置。
通过以上步骤，可以方便地在Abaqus中应用弯矩进行分析和计算，为工程设计和优化提供有力支持。

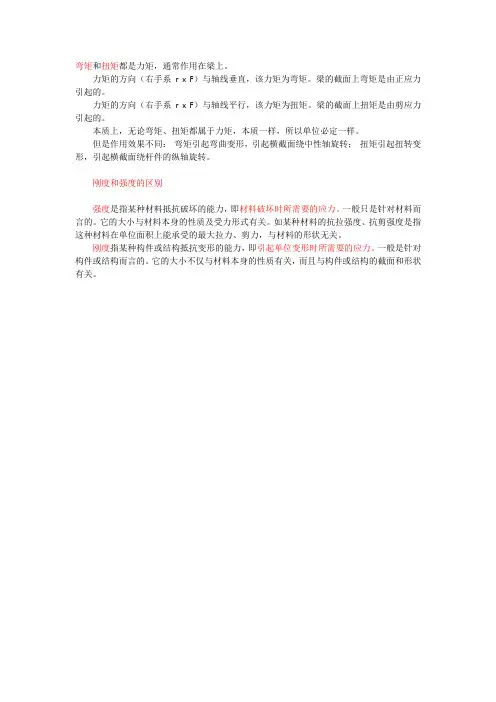

弯矩扭矩
弯矩和扭矩都是力矩，通常作用在梁上。
力矩的方向（右手系r x F）与轴线垂直，该力矩为弯矩。
梁的截面上弯矩是由正应力引起的。
力矩的方向（右手系r x F）与轴线平行，该力矩为扭矩。
梁的截面上扭矩是由剪应力引起的。
本质上，无论弯矩、扭矩都属于力矩，本质一样，所以单位必定一样。
但是作用效果不同：弯矩引起弯曲变形，引起横截面绕中性轴旋转；扭矩引起扭转变形，引起横截面绕杆件的纵轴旋转。
刚度和强度的区别
强度是指某种材料抵抗破坏的能力，即材料破坏时所需要的应力。
一般只是针对材料而言的。
它的大小与材料本身的性质及受力形式有关。
如某种材料的抗拉强度、抗剪强度是指这种材料在单位面积上能承受的最大拉力、剪力，与材料的形状无关。
刚度指某种构件或结构抵抗变形的能力，即引起单位变形时所需要的应力。
一般是针对构件或结构而言的。
它的大小不仅与材料本身的性质有关，而且与构件或结构的截面和形状有关。
弯矩方向定义
弯矩方向的定义弯矩是用右手定则来定的，比如说X方向弯矩，是指大拇指方向对应，四指弯曲为实际表达弯矩。
即X方向弯矩（Mx），实际为绕X轴转的弯矩。
请教各位大侠一个问题：弯矩作用方向和弯矩的方向是否为同一概念？还有就是弯矩作用平面与弯矩作用方向有何关系？satwe中在底层柱的内力中的两个弯矩值Mx，My是分别表示作用在x、y平面内的弯矩还是表示弯矩的方是x，y方向呢？如果是表示作用在x、y平面内的弯矩，那么它们的方向是不是就是：Mx的方向为y向，My的方向为x方向，因为弯矩作用的平面与其方向是垂直的。
小弟对此一直不明白，忘各位赐教1、不一样二者相互垂直。
右手螺旋法则四指指向为作用方向拇指指向为弯矩方向，两者属于正交关系。
2、对于梁单元，节点力矩方向指的是右手定则确定的方向，比如Mx相当于右手定则正向为X轴正向。
当然对于梁单元内力的弯矩正向规定，以局部坐标系下的下侧受拉为正。
弹性杆件横截面上的正应力分析正应力公式的应用1、公式中各项正负号的确定第一种办法：由的正负号确定。
第二种办法：根据的实际方向及其在所求应力点引起的正应力之拉、压性质确定。
2、几种特例（1）轴向拉伸或压缩。
当横截面少上两个弯矩为零而轴力不为零，横截面上各点的应力都相等。
（2）平面弯曲一种情形是所有的载荷都作用在主轴平面里，所有的外力对y轴弯矩为零，轴力也等于零，只有对z轴弯矩则不为零。
如图，z轴就是中性轴，而杆件的中间层则是中性层，不受任何应力。
因此，应力与y成正比，正应力公式即为如图所示。
亦可求出其最大值。
另一种情形是所有载荷都加在xz平面，这也是个主轴平面，z轴是主轴。
这时既没有轴向力，也没有Mz 的作用，因此，应力与z成正比，正应力公式即为如图所示。
亦可求出其最大值，即杆件左右沿所受应力。
其中和分别称为横截面对于y 轴和z轴的“弯曲截面系数”（Section Modulus in Bending)（3）斜弯曲归纳一下平面弯曲，有如图两组公式，在弯曲情形下，只有两个弯矩作用，而没有轴力的作用，这时截面上应力分布由绕y轴的线性分布和绕z轴的线性分布组合而成，形成一个应力平面，还是线性分布。
弯矩的计算公式
弯矩的计算公式弯矩是物理学中的一个重要概念，它是描述杆件或梁的弯曲程度的物理量。
在工程学中，弯矩的计算是十分重要的，因为它可以帮助工程师确定杆件或梁的强度和稳定性。
本文将探讨弯矩的计算公式及其应用。
一、弯矩的定义弯矩是指在一个杆件或梁上的一个点处，由于受到外力的作用而产生的弯曲力矩。
这个点被称为弯矩点。
弯矩的大小取决于外力的大小和作用点距离弯矩点的距离。
弯矩的单位是牛顿·米（N·m）或磅·英尺（lb·ft）。
二、弯矩的计算公式弯矩的计算公式是：M = Fd其中，M是弯矩，F是作用在杆件或梁上的力，d是力的作用点距离弯矩点的距离。
如果作用在杆件或梁上的力不是一个点力，而是一个分布力，那么弯矩的计算公式就是：M = ∫yFdA其中，y是作用点到弯矩点的垂直距离，dA是杆件或梁上的微小面积。
三、弯矩的应用弯矩的应用非常广泛，下面我们将介绍几个重要的应用。
1. 杆件或梁的强度计算在工程学中，我们需要计算杆件或梁的强度，以确保它们能够承受所需的载荷。
弯矩是计算杆件或梁的强度的关键参数之一。
我们可以通过计算弯矩来确定杆件或梁的最大弯曲应力，然后与其材料的屈服强度进行比较，以确定其是否足够强。
2. 桥梁设计在桥梁设计中，弯矩是一个非常重要的参数。
桥梁的弯曲程度和弯曲方向可能会影响其稳定性和寿命。
因此，在桥梁设计中，我们需要考虑弯矩的大小和方向，以确保桥梁能够承受最大的载荷和最恶劣的天气条件。
3. 机械设计在机械设计中，弯矩也是一个非常重要的参数。
机械的部件可能会受到弯曲力的作用，这可能会导致零件的破坏或失效。
因此，在机械设计中，我们需要考虑弯矩的大小和方向，以确保机械部件足够强。
四、结论弯矩是一个重要的物理量，它可以帮助我们计算杆件或梁的强度和稳定性。
弯矩的计算公式是非常简单的，但它在工程学中的应用却非常广泛。
因此，我们需要深入理解弯矩的概念和计算方法，以便在工程学中取得更好的成果。
材料力学弯矩右手定则
材料力学弯矩右手定则
材料力学中的弯矩右手定则是指在弯曲梁或杆件的分析中，通过右手定则来确定正负弯矩的方向。
这个定则是根据右手坐标系的规则来确定的。
当右手握住杆件或梁时，大拇指的方向指向弯曲力的方向，四指的方向则指向正弯矩的方向。
这意味着在弯曲梁或杆件的上侧施加一个向下的力，以及在下侧施加一个向上的力，这将导致正弯矩。
反之，施加相反方向的力将导致负弯矩。
从物理角度来看，弯矩右手定则是根据力和力臂的乘积来确定弯矩的方向。
当一个力施加在一个物体上并导致它产生弯曲时，弯矩的方向可以通过右手定则来确定。
这个定则在工程实践中非常重要，因为它可以帮助工程师确定结构件在受力时的弯矩方向，从而设计出更安全和可靠的结构。
另外，弯矩右手定则也可以应用在电磁学中，用于确定导线中电流所产生的磁场方向。
这个定则在电气工程和电磁学的分析中也扮演着重要的角色。
总的来说，弯矩右手定则是材料力学、物理学和电磁学中一个
重要的概念，通过右手定则可以确定弯矩的方向，对工程设计和分析起着关键的作用。
