元件TLP127
直流固态继电器
文献利用大功率场效应管构成互补型MOS管对，从而形成具有3个输出端的电子开关电路，模拟单刀双掷功能，构成大功率单刀双掷固态继电器。
文献公开了一种多功能限流保护式固态继电器，包括低压控制部分和高压开关部分，设置了高低压组合指示和限流带复位保护部分。
文献设计了一种20 A的1 500 V的大功率高速直流固态继电器，具有良好的开关特性。
目前广泛应用的直流固态继电器的导通电压与截止电压近似相等，当输入在临界值附近时，继电器会出现抖动，无法正常动作。
本文提出一种新的设计方法，将继电器导通电压与截止电压分离。
为了验证所设计电路的有效性与正确性，对其进行了数值仿真，并对实际电路运行参数进行测试。
1 硬件电路设计本文直流固态继电器采用四端设计方式，电路原理如图1所示。
1.1 输入电路输入回路主要由电阻R1，R2、R3，稳压管D1，D2，开关管T1，T2组成。
其中NPN型开关管T1和PNP型开关管T2构成正反馈回路，使光电耦合器导通电压和截止电压分离。
1.1.1 导通与截止过程如图1所示，输入电压范围为0～24 V，初始值为0 V。
此时光耦合器处于关断状态，电路不导通。
电阻R2与电阻R1构成开关管输入分压回路，③点电压为稳压管D2上电压，基本恒定不变。
逐渐增大输入电压，当②点电压超过③点电压时(忽略开关管压降)，三极管T1导通，继而三极管T2导通。
接着光耦中的发光二极管被触发导通，光耦合器将发光二极管发出的光由光敏三极管转换成光电流，光耦导通，从而将电路导通。
继电器返回时，逐渐降低输入电压，此时D2两端电压等于T2、D1以及光耦中二极管三个元件的电压的总和。
随着电压的降低，③点电压比②点电压略高0.7 V时，此时电压为临界电压。
当电压降到临界值以下时，三极管T1就会截止，三极管T1截止后，光耦合器中发光二极管也随之截止，从而使整个电路处于截止状态。
1.1.2 动作值、返回值和返回系数的计算由图1列出电路导通和关断时的数学表达式：式中：Uin为导通(关断)时电路输入电压(动作电压与返回电压);U1为二极管D2两端电压;U3为二极管D1和三极管T2两端电压;假定设计电路的相对动作值达到75%，相对返回值达到40%，因而R1和R2的阻值分别选取为1 kΩ和1.5 kΩ。
常用光耦简介及常见型号
开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。同时电源带负载能力下降。
TLP621四光耦
TIL113达林顿输出
TIL117 TTL逻辑输出
PC814单光耦
PC817单光耦
H11A2晶体管输出
H11D1高压晶体管输出
H11G2电阻达林顿输
10M bit/S:
6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）
光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。
经查大量资料后，以下是目前市场上常见的高速光藕型号：
100K bit/S:
6N138、6N139、PS8703
1M bit/S:
6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）
4N30达林顿输出
4N31达林顿输出
4N32达林顿输出
4N33达林顿输出
4N33MC达林顿输出
4N35达林顿输出
4N36晶体管输出
4N37晶体管输出
tlp127光耦参数
tlp127光耦参数
光耦参数TLP127是指TLP127型号的光耦器的参数。
TLP127光耦器是具有高速开关速度和高耐压性能的光电转换器，一般用于电气隔离和信号传输等领域。
以下是常见的TLP127光耦器的参数：
1. 光电耦合特性：
- 高共模阻抗：通常大于10^13Ω
- 高串模阻抗：通常大于10^13Ω
- 光耦电流传递比：通常在100%~600%之间
- 光响应时间：通常在2微秒以下
2. 输电电气特性：
- 最大隔离电压：通常为5000Vrms
- 设计电流：通常为50mA
- 最小工作电流：通常为2mA
3. 光耦器对环境的要求：
- 工作温度范围：通常为-40℃至+100℃
- 存储温度范围：通常为-55℃至+125℃
请注意，上述参数只是给出了TLP127光耦器的一般参数范围，具体参数可能会根据不同的厂家和型号有所变化。
如果需要详细的参数信息，建议查阅产品规格书或与相关厂家联系。
PESSRAE PESSRAL型式试验与现场检验(上海交大 胡晖)
产品概念
产品设计
验证与确认
功 能 安 全 管 理
型式试验内容——产品概念
安全要求规范（SRS） 安全确认计划 （V-V）
产品概念——安全要求规范
安全功能和 安全完整性等级 工作模式 故障响应时间 工作环境 电磁抗干扰
产品概念——安全功能
自动扶梯和自动人行道电气安全装置（或功能）
PESSRAE所检查的装置 检查超速并在速度超过名义速度1.2倍之前起作 用；向上运行时，检查非操纵逆转 最低安全完整性 等级（SIL） 2
产品设计—— FMEDA
元器件的失效率计算
元器 件 元器 件号 失效模式 失效模式 开路 C* 104 短路 数值随机变化 Tanα变化 开路 R* 1K 短路 数值随机变化 百分比 40 40 10 10 80 10 10 λTotal 诊断 状态 λS λSD 0 0 0 0 0 0 0 λsu 0.24 0 0.06 0.06 0.14 0 0.02 λDD 0 0.24 0 0 0 0.02 0 λD λDU 0 0 0 0 0 0 SN29500 0 SN29500 失效数 据来源
产品概念——软件安全要求规范 可编程电子硬件故障诊断 指令、传感器、执行器故障诊断 电源故障诊断 软件故障诊断
传感器 子系统
逻辑 子系统
输出 子系统
型式试验内容——产品设计
硬件设计 软件设计
产品设计——硬件设计
硬件系统结构设计详细描述； 电路板的布线图和布置说明； 故障(失效)模式、影响或诊断分析(FMEA或 FMEDA)； 随机硬件失效引起的安全功能失效的概率(PFH) 和子系统安全失效分数(SFF)分析和估算说明；
产品设计——硬件结构设计要求 产品设计中硬件结构的选取 ISO22201对系统结构的规定（与IEC61508不同）
TIL117(光耦)

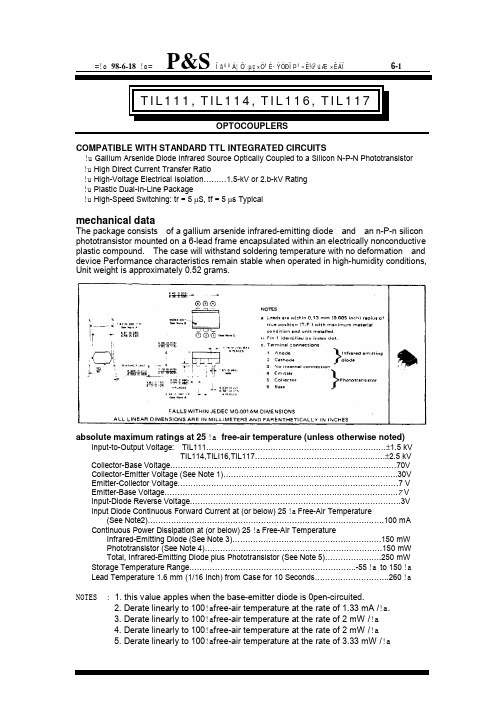

TIL111, TIL114, TIL116, TIL117OPTOCOUPLERSCOMPATIBLE WITH STANDARD TTL INTEGRATED CIRCUITS¡ùGallium Arsenide Diode Infrared Source Optically Coupled to a Silicon N-P-N Phototransistor¡ùHigh Direct Current Transfer Ratio¡ùHigh-Voltage Electrical Isolation………1.5-kV or 2.b-kV Rating¡ùPlastic Dual-In-Line Package¡ùHigh-Speed Switching: tr = 5 µS, tf = 5 µs Typicalmechanical dataThe package consists of a gallium arsenide infrared-emitting diode and an n-P-n silicon phototransistor mounted on a 6-lead frame encapsulated within an electrically nonconductive plastic compound. The case will withstand soldering temperature with no deformation and device Performance characteristics remain stable when operated in high-humidity conditions, Unit weight is approximately 0.52 grams.absolute maximum ratings at 25¡æfree-air temperature (unless otherwise noted) Input-to-Output Voltage: TIL111………………………………………………………….…±1.5 kVTIL114,TILI16,TIL117...................................................±2.5 kV Collector-Base Voltage. (70V)Collector-Emitter Voltage (See Note 1) (30V)Emitter-Collector Voltage......................................................................................7 V Emitter-Base Voltage...........................................................................................7 V Input-Diode Reverse Voltage. (3V)Input Diode Continuous Forward Current at (or below) 25¡æFree-Air Temperature (See Note2)………………………………………………………………………….…….100 mA Continuous Power Dissipation at (or below) 25¡æFree-Air TemperatureInfrared-Emitting Diode (See Note 3)………………………………………………….150 mWPhototransistor (See Note 4)……………………………………………………………150 mWTotal, Infrared-Emitting Diode plus Phototransistor (See Note 5)………………….250 mW Storage Temperature Range………………………………………………………..-55¡æto 150¡æLead Temperature 1.6 mm (1/16 Inch) from Case for 10 Seconds………………………..260¡æNOTES : 1. this value apples when the base-emitter diode is 0pen-circuited.2. Derate linearly to 100¡æfree-air temperature at the rate of 1.33 mA /¡æ.3. Derate linearly to 100¡æfree-air temperature at the rate of 2 mW /¡æ4. Derate linearly to 100¡æfree-air temperature at the rate of 2 mW /¡æ5. Derate linearly to 100¡æfree-air temperature at the rate of 3.33 mW /¡æelectrical characteristics at 25¡æfree-air temperatureNCTE 6: These parameters are measured between both Input diode leads shorted together and all the phototransistor leads shorted togetherswitching characteristics at 25¡æfree-air temperaturePARAMETER MEASUREMENT INFORMATIONFIGURE 1-SWITCHING TIMESTYPICAL CHARACTERISTICSl F-Forward Current-mA l F-Forward Current-mA FIGURE 2 FIGURE 3FIGURE 4 FIGURE 5FIGURE 6 FIGURE 7FIGURE 8 FIGURE 9FIGURE 10 FIGURE 11IMPORTANT NOTICETexas Instruments (T1) reserves the right to make changes to its products or to discontinue any semiconductor product or service without notice, and advises its customers to obtain the latest version of relevant infor-mation to verity, before placing orders, that the information being relied on is current.TI warrants performance of its semiconductor products and related software to the specifications applicable at the time of sale in accordance with Ti's standard warranty.Testing and other quality control techniques are utilized to the extent TI deerns necessary to support this warranty.Specific testing of all parameters of each device is not necessarily performed, except those mandated by government requirements.Certain applications using semiconductor produces may involve potential ricks of death,personal injury, or severe property or environmental damage ("Critical Applications").TI SEMICONDUCTOR PRODUCTS ARE NOT DESIGNED, INTENDED,AUTHORIZED,OR WARRANTED TO BE SUITABLE FOR USE IN LIFE-SUPPORT APPLICATIONS,DEVICES OR SYSTEMS OR OTHER CRITICAL APPLICATIONS.Inclusion of TI products in such applications is understood to be fully at the risk of the customer. Use of TI prodticts in such applications requires the written approval of an appropriate TI officer, Questions concerning potential risk applications should be directed to TI through a local SC sales office.In order to minimize risks associated with the customer's applications, adequate design and ope-rating safeguards should be provided by the customer to minimize inherent or procedural hazards. TI assumes no liability for applications assistance,customer product design,software performance, or infringement of patents or services described herein. Nor does TI warrant or represent that any license, either express or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right of TI covering or relating to any combination,machine,or process in which such semiconductor products or services might be or are used.Copyright © 1996, Texas lnstruments Incorporated。
