单片机原理及应用课后习题答案第5章作业培训讲学

合集下载

单片机原理及应用课后答案 (5)

单片机原理及应用课后答案 (5)

单片机原理及应用课后答案第一章单片机的基础知识1.1 什么是单片机?单片机(Microcontroller Unit,简称MCU)是一种集成了微处理器、存储器、输入输出设备和定时计数器等功能模块的片上系统。

1.2 单片机的特点有哪些?单片机具有以下特点:•高度集成:单片机上集成了多个功能模块,如CPU、存储器和输入输出设备等,实现了多种功能的集成。

•低功耗:单片机的设计目标是低功耗,在低频率下工作,能够满足电池供电或其他低功耗应用的需求。

•程序可编程:单片机可根据用户的需求编写程序,实现不同的功能。

•成本低廉:由于单片机的集成度高,生产成本相对较低。

•体积小:单片机通常采用表面贴装技术,可以实现小尺寸、轻量级的设计。

1.3 单片机的应用领域有哪些?单片机广泛应用于各个领域,包括:•家电控制:如电视、空调、冰箱等家电产品的控制板中常用单片机进行控制。

•工业自动化:用于控制工业生产线上的各种设备以及工业机械的控制。

•汽车电子:单片机在汽车电子中的应用非常广泛,如发动机控制、车载娱乐系统等。

•通信设备:单片机用于各种通信设备,如手机、路由器等。

•医疗设备:单片机应用于医疗设备如心电图仪、血压计等。

•家庭安防:用于监控摄像头、门禁系统等。

第二章单片机的硬件组成2.1 单片机的核心部件是什么?单片机的核心部件是中央处理器(Central Processing Unit,CPU),它负责执行程序指令。

2.2 单片机的外围设备有哪些?单片机的外围设备包括:•存储器:用于存储程序和数据,包括闪存、RAM、EEPROM等。

•输入输出设备:用于与外部设备进行数据交互,如键盘、显示屏、串口等。

•定时计数器:用于计时和定时中断等功能。

•中断系统:用于处理外部中断请求,提高程序的响应速度。

•时钟源:提供单片机工作的时钟信号。

2.3 单片机的存储器有哪些分类?单片机的存储器主要分为以下几类:•只读存储器(Read-Only Memory,ROM):用于存储程序指令,不可修改。

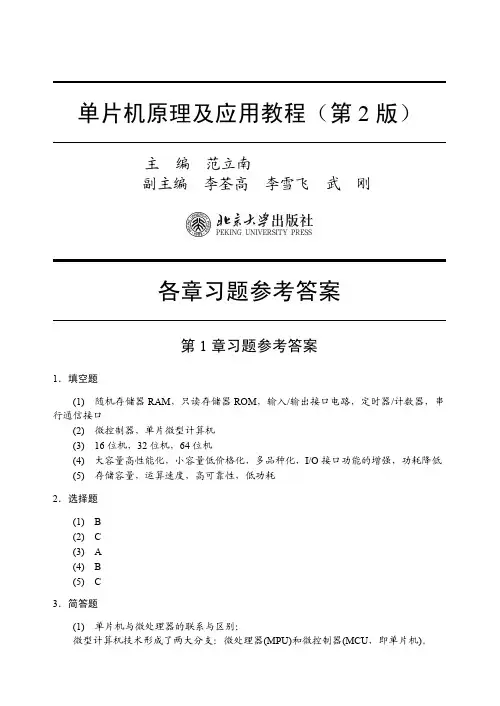

单片机原理及应用教程(第2版)各章习题参考答案

单片机原理及应用教程(第2版)各章习题参考答案

3.简答题 (1) 单片机与微处理器的联系与区别: 微型计算机技术形成了两大分支:微处理器(MPU)和微控制器(MCU,即单片机)。
·2·
单片机原理及应用教程(第 2 版)
MPU是微型计算机的核心部件,它的性质决定了微型计算机的性能。通用型的计算机 已从早期的数值计算、数据处理发展到当今的人工智能阶段,它不仅可以处理文字、字符、 图形、图像等信息,而且还可以处理音频、视频等信息,并向多媒体、人工智能、虚拟现 实、网络通信等方向发展。它的存储容量和运算速度正在以惊人的速度发展,高性能的32 位、64位微型计算机系统正向大、中型计算机挑战。 MCU主要用于控制领域。由它构成的检测控制系统应该具有实时的、快速的外部响应 的功能,应该能迅速采集到大量数据,并在做出正确的逻辑推理和判断后实现对被控对象 参数的调整与控制。单片机直接利用了MPU 的发展成果,也发展了16 位、32 位、64 位 的机型,但它的发展方向是高性能、高可靠性、低功耗、低电压、低噪声和低成本。目前, 单片机仍然是以8 位机为主,16 位、32 位、64 位机并行发展的格局。单片机的发展主要 还是表现在其接口和性能不断满足多种多样检测对象的要求上,尤其突出表现在它的控制 功能上,用于构成各种专用的控制器和多机控制系统。 单片机与微型计算机的联系与区别: 从组成方面,微型计算机(通用机)通常将 CPU、RAM、 I/O 口、ROM 等部件以芯 片形式安装在主板上; 单片机则将上述部件被集成到单芯片中。 从功能方面,通用计算机擅长于数据运算、采集、处理、存储和传输;单片机的专长 则是测控,往往嵌入某个仪器/设备/系统中,使其达到智能化的效果。 (2) 集成度高、体积小;面向控制、功能强;抗干扰能力强;功耗低;使用方便;性 能价格比高;容易产品化;等等。 (3) 单片机内部一般包括中央处理器 CPU、随机存储器 RAM、只读存储器 ROM、输 入/输出接口电路、定时器/计数器以及串行通信接口等。 中央处理器 CPU 是单片机的核心部件,实现运算器、控制器的功能以及中断控制等; RAM 一般作为数据存储器,用来存储数据,暂存运行期间的数据、中间结果、堆栈、位 标志和数据缓冲等;ROM 一般作为程序存储器,用于存放应用程序;并行 I/O 口,使用上 不仅可灵活地选择输入或输出,还可作为系统总线或控制信号线,从而为扩展外部存储器 和 I/O 接口提供了方便;串行 I/O 用于串行通信;定时器/计数器用于产生定时脉冲,以实 现单片机的定时控制。 (4) 由于单片机功能的飞速发展,它的应用范围日益广泛,已远远超出了计算机科学 的领域。小到玩具、信用卡,大到航天器、机器人,从实现数据采集、过程控制、模糊控 制等智能系统到人类的日常生活,现已广泛应用于国民经济的各个领域,主要包括工业过 程控制、智能仪表、机电一体化产品、智能化接口、家用电器等领域。 (5) MCS-51系列;AT89系列;PIC系列;M68HC11系列;MCS-96系列;8XC196KX 系列;MSP430系列;SPCE系列;M68300系列;SH系列;TX99/TX49系列单片机等。

单片机原理及应用(林立张俊亮版)课后习题答案

单片机原理及应用(林立张俊亮版)课后习题答案

第一章习题1.什么是单片机?单片机和通用微机相比有何特点?答:单片机又称为单片微计算机,它的结构特点是将微型计算机的基本功能部件(如中央处理器(CPU)、存储器、输入接口、输出接口、定时/计数器及终端系统等)全部集成在一个半导体芯片上。

虽然单片机只是一个芯片,但无论从组成还是从逻辑功能上来看,都具有微机系统的定义。

与通用的微型计算机相比,单片机体积小巧,可以嵌入到应用系统中作为指挥决策中心,是应用系统实现智能化。

2.单片机的发展有哪几个阶段?8位单片机会不会过时,为什么?答:单片机诞生于1971年,经历了SCM、MCU、SOC三大阶段,早期的SCM单片机都是8位或4位的。

其中最成功的是INTEL的8031,此后在8031上发展出了MCS51系列MCU系统。

基于这一系统的单片机系统直到现在还在广泛使用。

随着工业控制领域要求的提高,开始出现了16位单片机,但因为性价比不理想并未得到很广泛的应用。

90年代后随着消费电子产品大发展,单片机技术得到了巨大提高。

随着INTEL i960系列特别是后来的ARM系列的广泛应用,32位单片机迅速取代16位单片机的高端地位,并且进入主流市场。

然而,由于各应用领域大量需要的仍是8位单片机,因此各大公司纷纷推出高性能、大容量、多功能的新型8位单片机。

目前,单片机正朝着高性能和多品种发展,但由于MCS-51系列8位单片机仍能满足绝大多数应用领域的需要,可以肯定,以MCS-51系列为主的8位单片机,在当前及以后的相当一段时间内仍将占据单片机应用的主导地位。

3.举例说明单片机的主要应用领域。

答:单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域,大致可分如下几个范畴:智能仪器单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点,广泛应用于仪器仪表中,结合不同类型的传感器,可实现诸如电压、电流、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

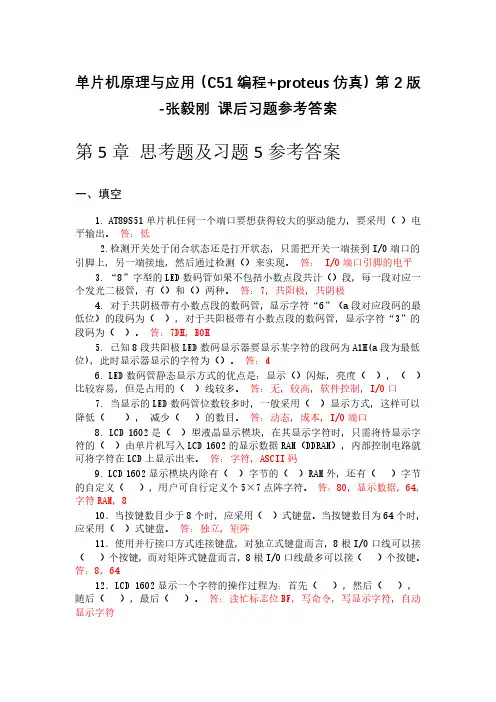

单片机原理与应用(C51编程+proteus仿真)第2版张毅刚--第5章课后习题答案2020年1月30日整理

单片机原理与应用(C51编程+proteus仿真)第2版张毅刚--第5章课后习题答案2020年1月30日整理

单片机原理与应用(C51编程+proteus仿真)第2版-张毅刚课后习题参考答案第5章思考题及习题5参考答案一、填空1. AT89S51单片机任何一个端口要想获得较大的驱动能力,要采用()电平输出。

答:低2.检测开关处于闭合状态还是打开状态,只需把开关一端接到I/O端口的引脚上,另一端接地,然后通过检测()来实现。

答: I/O端口引脚的电平3. “8”字型的LED数码管如果不包括小数点段共计()段,每一段对应一个发光二极管,有()和()两种。

答:7,共阳极,共阴极4. 对于共阴极带有小数点段的数码管,显示字符“6”(a段对应段码的最低位)的段码为(),对于共阳极带有小数点段的数码管,显示字符“3”的段码为()。

答:7DH,B0H5. 已知8段共阳极LED数码显示器要显示某字符的段码为A1H(a段为最低位),此时显示器显示的字符为()。

答:d6. LED数码管静态显示方式的优点是:显示()闪烁,亮度(),()比较容易,但是占用的()线较多。

答:无,较高,软件控制,I/O口7. 当显示的LED数码管位数较多时,一般采用()显示方式,这样可以降低(),减少()的数目。

答:动态,成本,I/O端口8. LCD 1602是()型液晶显示模块,在其显示字符时,只需将待显示字符的()由单片机写入LCD 1602的显示数据RAM(DDRAM),内部控制电路就可将字符在LCD上显示出来。

答:字符,ASCII码9. LCD 1602显示模块内除有()字节的()RAM外,还有()字节的自定义(),用户可自行定义个5×7点阵字符。

答:80,显示数据,64,字符RAM,810.当按键数目少于8个时,应采用()式键盘。

当按键数目为64个时,应采用()式键盘。

答:独立,矩阵11.使用并行接口方式连接键盘,对独立式键盘而言,8根I/O口线可以接()个按键,而对矩阵式键盘而言,8根I/O口线最多可以接()个按键。

答:8,6412.LCD 1602显示一个字符的操作过程为:首先(),然后(),随后(),最后()。

单片机原理与应用及C51程序设计第5章习题答案

单片机原理与应用及C51程序设计第5章习题答案

第5章习题答案5-1 什么叫中断系统?中断系统的功能是什么?什么是中断嵌套?答:当CPU正在执行主程序时,外部或内部发生的某一事件(如某个引脚上电平的变化、一个脉冲的发生或计数器的计数溢出等)请求CPU迅速处理,CPU暂时中断当前程序的执行而转去执行相应的处理程序,待处理程序执行完毕后,CPU再继续执行原来被中断的程序,这样的过程称为中断。

功能:中断系统是为使CPU 具有对单片机外部或内部随机发生的事件进行实时处理而设置的。

中断嵌套:8051设置了两级中断优先级,低优先级中断请求不能打断高优先级的中断服务;但高优先级中断请求可以打断低优先级的中断服务,从而实现中断嵌套。

5-2 MCS-51型单片机各中断源的中断标志是如何产生的?又是如何清除的?CPU响应中断时,中断入口地址各是多少?答:见p133;.或端出现有效中断请求时,IE0 IE1)位由硬件置“1”。

当中断响应当CPU采样到IE0IE1完成转向中断服务程序时,由硬件把IE0(或IE1)清零。

TF0和TF1——计数溢出标志位,当计数器产生计数溢出时,相应的溢出标志位由硬件置“1”。

当转向中断服务时,再由硬件自动清“0”。

TI:串行发送中断标志。

CPU将数据写入发送缓冲器SBUF时就启动发送,每发送完一帧后,硬件将TI置位,必须由软件清0.RI:串行接收中断标志。

串口允许接收时,每接收完一帧后,硬件将RI置位,必须由软件清0.地址分别为:0003H,000bH0013H,001BH,0023H5-3:在MCS-51型单片机中,哪些中断标志可以在响应自动撤除。

见第二题,也可见P136;5-4答:见p136.5-5:解:PX1=1;IT1=0;PT1=0;PS=1;EA=1;ES=1;ET1=1;EX1=1;ET0=0;EX0=0;5-6解:两个,它由模式设置寄存器TMOD,中断控制寄存器IE,中断优级级寄存器IP,中断标志寄存器TCON组成5-8 请叙述TMOD=A6H所代表的含义。

《单片机原理与应用开发技术》第五章习题答案

《单片机原理与应用开发技术》第五章习题答案

《单片机原理与应用开发技术》第五章习题答案(P137-138):4. 答:串行口有四种工作方式:方式0、方式1、方式2、方式3。

有三种帧格式:8位、10位、11位。

串行口的4种工作方式对应三种波特率模式。

方式0:波特率是固定的,为f osc /12。

方式2:波特率由振荡频率f osc 和SMOD(PCON.7)所决定。

对应公式为波特率 = 2SMOD *f osc /64,当SMOD=0时,波特率为f osc /64;当SMOD=1时,波特率为f osc /32。

方式1和方式3:波特率由定时器/计数器T1的溢出率和SMOD 决定,即由下式确定:波特率 = 2SMOD *定时器/计数器T1溢出率 /32 。

= 6. 答:当定时器/计数器为定时工作方式时,其计数脉冲由振荡器的12分频信号产生,即每过一个机器周期,计数器加1,直至计满溢出为止。

定时时间与系统的振荡频率、定时器/计数器工作模式和计数初值有关,t=(M -初值)*振荡周期*12 。

10. 设晶振频率为6MHz ,即机器周期为2μs 。

占空比(正脉冲持续时间:脉冲总周期)为1:10,即正脉冲时间为40μs ,负脉冲时间360μs 。

初值分别如下:(28-X 1)* 2μs = 40μs)x 256(12f 322osc smod-⋅X1 = 28 - 20 = 236D = 0ECH(28-X2)* 2μs = 360μsX2 = 28 - 180 = 76D = 4CH主程序:MOV TMOD,#02H;设置T0为模式2,定时方式START: MOV TH0,#0ECH;T0定时40μs初值MOV TL0,#0ECHSETB P1.0 ;P1.0置1SETB TR0 ;启动T0定时40μsLOOP1: JBC TF0,LOOP2;查询溢出标志,定时到TF0=1转移,且TF0=0 SJMP LOOP1LOOP2: CLR TR0 ;停止计数MOV TH0,#4CH ;T0定时360μs初值MOV TL0,#4CHCLR P1.0 ;P1.0清0SETB TR0 ;启动T0定时360μsLOOP3: JBC TF0,LOOP4;查询溢出标志,定时到TF0=1转移,且TF0=0 SJMP LOOP3LOOP4: CLR TR0 ;停止计数SJMP START中断方式下?如:可以设一个标志,00,01,02,,,07,00则设P1.0为高,01-07设P1.0为低。

单片机原理及应用第五章课后题答案

单片机原理及应用第五章课后题答案

第五章作业答案6. 当DAC 0832 D/A转换器的CS接8031的P2.0时,程序中0832的地址指针DPDR寄存器应置为(D)。

A:0832H B;FE00H C:FEF8H D;以上三种都可以10.简述D/A转换器的主要技术指标。

解:D/A转换器的主要性能指标有:(1)分辨率:单位数字量所对应模拟量增量,即相邻两个二进制码对应的输出电压之差称为D/A转换器的分辨率。

它确定了D/A产生的最小模拟量变化,也可用最低位(LSB)表示。

(2)精度:精度是指D/A转换器的实际输出与理论值之间的误差,它是以满量程V FS 的百分数或最低有效位(LSB)的分数形式表示。

(3)线性误差:D/A转换器的实际转换特性(各数字输入值所对应的各模拟输出值之间的连线)与理想的转换特性(始、终点连线)之间是有偏差的,这个偏差就是D/A的线性误差。

即两个相邻的数字码所对应的模拟输出值(之差)与一个LSB所对应的模拟值之差。

常以LSB的分数形式表示。

(4)转换时间T S(建立时间):从D/A转换器输入的数字量发生变化开始,到其输出模拟量达到相应的稳定值所需要的时间称为转换时间。

22.具有8位分辨率的A/D转换器,当输入0~5V电压时,其最大量化误差是多少?解:对于8位A/D转换器,实际满量程电压为5V,则其量化单位1LSB=5V/256=0.0196V, 通常,A/D采用均匀量化,即每一量化层的输出都取该量化层的中值。

所以最大量化误差为(1/2)LSB,即0.0098V。

23.在一个80C51单片机与一片DAC0832组成的应用系统中,DAC0832的地址为7FFFH,输出电压为0~5V。

试画出有关逻辑电路图,并编写产生矩形波,其波形占空比为1:4,高电平为2.5V,低电平为1.25V的转换程序。

解:硬件电路连接图如图5.23所示。

图5.23 5.23题逻辑电路图DAC0832的口地址为7FFFH。

波形占空比为1:4,高电平波形时间/低电平波形时间为1/3。

单片机原理及应用第三版课后答案

单片机原理及应用第三版课后答案

单片机原理及应用第三版课后答案1. 第一章题目答案:a) 单片机的定义: 单片机是一种集成电路,具有CPU、存储器和输入输出设备等功能,并且可以根据程序控制进行工作的微型计算机系统。

b) 单片机的核心部分是CPU,它可以通过执行程序指令来完成各种计算、逻辑和控制操作。

c) 存储器分为程序存储器和数据存储器,程序存储器用于存放程序指令,数据存储器用于存放数据和暂存中间结果。

d) 输入输出设备用于与外部环境进行数据交换,如开关、LED、数码管等。

e) 单片机的应用广泛,包括家电控制、智能仪器、工业自动化等领域。

2. 第二章题目答案:a) 单片机中的时钟系统用于提供CPU运行所需的时序信号,常见的时钟源有晶体振荡器和外部信号源。

b) 时钟频率决定了单片机的运行速度和精度,一般通过控制分频器、定时器等来调整时钟频率。

c) 单片机中的中断系统用于处理紧急事件,如外部输入信号、定时器溢出等,可以提高系统的响应能力。

d) 中断源包括外部中断、定时器中断和串口中断,通过编程设置中断向量和优先级来处理不同的中断事件。

e) 中断服务程序是处理中断事件的程序,包括保存现场、执行中断处理和恢复现场等步骤。

3. 第三章题目答案:a) I/O口是单片机与外部设备进行数据交换的接口,包括输入口和输出口两种类型。

b) 输入口用于接收外部信号,如开关、传感器等,可以通过编程设置输入口的工作模式和读取输入口的状态。

c) 输出口用于控制外部设备,如LED、继电器等,可以通过编程设置输出口的工作模式和输出口的状态。

d) I/O口的工作模式包括输入模式、输出模式和双向模式,可以根据具体应用需求设置相应的模式。

e) 串行通信接口是单片机与外部设备进行数据传输的一种常见方式,包括UART、SPI和I2C等多种通信协议。

4. 第四章题目答案:a) 定时器的作用是产生指定时间间隔的定时信号,可以用于延时、计时、PWM等功能。

b) 单片机的定时器一般由计数器和一些控制寄存器组成,通过编程设置定时器的工作模式和计数值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第五章中断系统作业1. 外部中断1所对应的中断入口地址为()H。

2. 对中断进行查询时,查询的中断标志位共有、_ _、、_ 和_ 、_ _ 六个中断标志位。

3.在MCS-51中,需要外加电路实现中断撤除的是:()(A) 定时中断(B) 脉冲方式的外部中断(C) 外部串行中断(D) 电平方式的外部中断4.下列说法正确的是:()(A) 同一级别的中断请求按时间的先后顺序顺序响应。

()(B) 同一时间同一级别的多中断请求,将形成阻塞,系统无法响应。

()(C) 低优先级中断请求不能中断高优先级中断请求,但是高优先级中断请求能中断低优先级中断请求。

()(D) 同级中断不能嵌套。

()5.在一般情况下8051单片机允许同级中断嵌套。

()6.各中断源对应的中断服务程序的入口地址是否能任意设定? ()7.89C51单片机五个中断源中优先级是高的是外部中断0,优先级是低的是串行口中断。

()8.各中断源发出的中断申请信号,都会标记在MCS-51系统中的()中。

(A)TMOD (B)TCON/SCON (C)IE (D)IP9. 要使MCS-51能够响应定时器T1中断、串行接口中断,它的中断允许寄存器IE的内容应是()(A)98H (B)84H (C)42 (D)22H10.编写出外部中断1为负跳沿触发的中断初始化程序。

11.什么是中断?其主要功能是什么?12. 什么是中断源?MCS-51有哪些中断源?各有什么特点?13. 什么是中断嵌套?14.中断服务子程序与普通子程序有哪些相同和不同之处?15. 中断请求撤除的有哪三种方式?16. 特殊功能寄存器TCON有哪三大作用?17. 把教材的P82页的图4.24改为中断实现,用负跳变方式,中断0(INT0)显示“L2”,中断1(INT1)显示“H3”。

(可参考第四章的电子教案中的例子)18.第5章课后作业第9题。

第五章中断系统作业答案1. 外部中断1所对应的中断入口地址为(0013)H。

2. 对中断进行查询时,查询的中断标志位共有IE0 、_TF0_、IE1 、TF1_ 和_TI 、_RI_六个中断标志位。

【实际上只能查询TF0、TF1、TI、RI】3.在MCS-51中,需要外加电路实现中断撤除的是:(D)(A) 定时中断(B) 脉冲方式的外部中断(C) 外部串行中断(D) 电平方式的外部中断4.下列说法正确的是:(A C D )(A) 同一级别的中断请求按时间的先后顺序顺序响应。

(YES)(B) 同一时间同一级别的多中断请求,将形成阻塞,系统无法响应。

(ERR)(C) 低优先级中断请求不能中断高优先级中断请求,但是高优先级中断请求能中断低优先级中断请求。

(YES)(D) 同级中断不能嵌套。

(YES)5.在一般情况下8051单片机允许同级中断嵌套。

(ERR)6.各中断源对应的中断服务程序的入口地址是否能任意设定? (NO)7.89C51单片机五个中断源中优先级是高的是外部中断0,优先级是低的是串行口中断。

(YES)8.各中断源发出的中断申请信号,都会标记在MCS-51系统中的(B)中。

9. 要使MCS-51能够响应定时器T1中断、串行接口中断,它的中断允许寄存器IE的内容应是( A )【98H=1001 1000 )。

10.编写出外部中断1为跳沿触发的中断初始化程序。

IT1=1;EX1=1;EA=1;【注意点:最好分开写,用位来写,不要用TCON和IE特殊功能寄存器】11.什么是中断?其主要功能是什么?中断是指计算机暂时停止原程序的执行,转而为外部设备服务(执行中断服务程序),并在服务完成后,自动返回原程序执行的过程。

可以提高CPU的工作效率,可以提高实时数据的处理时效。

中断技术主要用于实时监测与控制,采用中断可以解决单片机在查询方式中的等待现象,可以大大地提高了单片机的工作效率和实时性。

12. 什么是中断源?MCS-51有哪些中断源?各有什么特点? 引起CPU 暂停正在运行程序的事件,称为中断源。

有5个:外部中断0、定时器0、外部中断1、定时器1、串行通信。

外部中断源(INT0、INT1)的中断请求信号是从P3.2和P3.3引脚输入,通过设置TCON 的IT0和IT1来规定是电平申请还是下降沿申请。

对下降沿触发的中断标志在进入中断服务程序时,中断标注位自动清零。

内部中断源(T0、T1)的中断信号是在计数器从全“1”变为全“0”溢出时,向CPU 提出中断申请,中断标志在进入中断服务程序时,自动清零。

内部串行的中断信号是在串行口每发送完一帧数据(方式0为8位,方式1为10位)或接收完一帧数据后,向CPU 提出中断申请。

中断标志在进入中断服务程序时,必须用软件清零。

13. 什么是中断嵌套?中断系统在执行一个中断服务程序时,如果有一个优先级更高的中断提出中断请求时,那么会暂时停止当前执行的低优先级的中断服务程序,去处理高优先级的中断服务程序,处理完后在返回到被中断的低优先级的服务程序继续执行,这个过程称为中断嵌套。

14.中断服务子程序与普通子程序有哪些相同和不同之处? 相同点:都是从主函数转到子函数,子函数执行完后又返回主函数。

不同点:中断函数是发生中断后,自动执行的,不需要主函数调用,是否执行,取决于相应的中断事件是否发生。

而普通子函数要主函数调用才能执行。

普通子函数调用时,直接进入函数入口地址中断函数在中断发生时,先进入中断入口地址,再通过中断入口地址处放置的一条无条件转移指令,使程序执行转向中断服务程序入口。

中断函数的定义和普通函数的定义不同,中断服务程序用interrupt 关键字来定义。

15. 中断请求撤除的有哪三种方式?(1)由单片机内部硬件自动复位的有:对于定时器/计数器T0、T1的溢出中断和采用跳变方式触发的外部中断请求,在CPU 响应中断后,由内部硬件自动复位中断标志TF0、TF1、IE0和IE1,而实现自动撤除中断请求。

(2)需用软件清除相应标志的有:【用查询方式时,定时器T0、T1的TF0和TF1也需要用软件来清零;】 响应串行口的中断后,CPU 无法知道是接收中断还是发送中断,还需要判断这两个中断标志位,以判定是接收操作还是发送操作,然后才清除相应的标志。

所以串行口中断请求的撤销只能使用软件的方法,即用如下指令在中断服务程序中对串行口中断标志位进行清除: TI =0; // 清TI 标志位【在reg51.h 中,已经定义】 RI=0; // 清RI 标志位(3)既无硬件也无软件措施的:对于采用电平触发方式的外部中断请求,CPU 对0INT 、1INT 引脚上的中断请求信号无控制能力,IE0或IE1受外部引脚中断信号(0INT 、1INT )直接控制,CPU 无法控制IE0或IE1,也无应答信号。

为保证在CPU 响应中断后、中断服务程序返回前,要撤除中断请求,需要另外考虑撤除中断请求信号的方法,可通过外加硬件电路,并配合软件来解决,如下图。

中断响应后,利用D 触发器的SD 端接80C51的P1.0端。

只要P1.0端输出一个负脉冲就可以使D 触发器置“1”,撤销低电平的中断请求信号。

16. 特殊功能寄存器TCON 有哪三大作用?(1)锁存4个中断请求标志(外部中断0、定时器0、外部中断1、定时器1);(2)设置0INT 和1INT 的两种触发方式(低电平或下降沿) (3) 定时器的启动标志17. 把教材的P87页的图4.24改为中断实现,用负跳变方式,中断0(INT0)显示“L2”,中断1(INT1)显示“H3”。

#include <reg51.h>unsigned char led_mod[]={0x38,0x5b,0x76,0x4f}; // L2H3unsigned char i,led_pos; sbit P17=P1^7;void delay(unsigned int count) { unsigned char i; while(count--)for(i=0; i<120;i++); }void xint0(void) interrupt 0 { led_pos=2; }void xint1(void) interrupt 2main(){ IT0=1;IT1=1;EX0=1;EX1=1;EA=1;P1=0xfd; //0xfd=1111 1101while(1){ f or(i=0;i<2;i++){ P2=led_mod[i+led_pos];delay(5);P1=~P1; }}}18.第5章课后作业第9题。

805l单片机只有两个外部中断源,若要扩展成8个外部中断源,请画出实现这种扩展的硬件线路图,并说明如何确定各中断源的优先级。

解:用按钮开关模拟中断源的中断请求,INT0单独作为一个中断源,INT1扩展成7个中断源,有中断请求时,借助于P2口识别是这七个中断源是哪个请求中断,为了验证正确性,如果是INT0中断,则在P0口的数码管上显示0,是INT1中断,则根据从上到下是哪个中断源在P0口的数码管上显示1—7。

具体电路和程序如下:#include <reg51.h>char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07};void INT0_srv (void) interrupt 0 using 1 //外部中断0处理程序{}void INT1_srv (void) interrupt 2 using 2 //外部中断1处理程序{char intnum;intnum=P2;switch(intnum){case 0xfe:P0=led_mod[1];break;case 0xfd:P0=led_mod[2];break;case 0xfb:P0=led_mod[3];break;case 0xf7:P0=led_mod[4];break;case 0xef:P0=led_mod[5];break;case 0xdf:P0=led_mod[6];break;case 0xbf:P0=led_mod[7];}}void main(){EA=1;EX0=1;EX1=1;P0=0;while(1);}。
