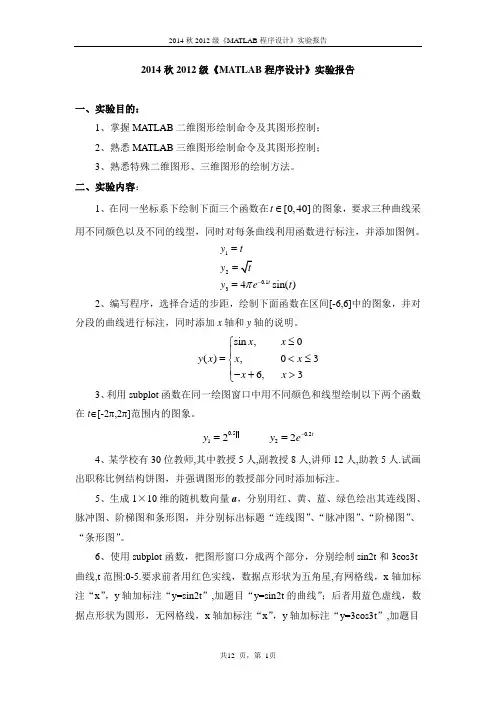

2014秋2012级《MATLAB 程序设计》实验报告一、实验目的：1、掌握MATLAB 二维图形绘制命令及其图形控制；2、熟悉MATLAB 三维图形绘制命令及其图形控制；3、熟悉特殊二维图形、三维图形的绘制方法。
二、实验内容：1、在同一坐标系下绘制下面三个函数在[0,40]t ∈的图象，要求三种曲线采用不同颜色以及不同的线型，同时对每条曲线利用函数进行标注，并添加图例。
120.134sin()t y t y y e t π-===2、编写程序，选择合适的步距，绘制下面函数在区间[-6,6]中的图象，并对分段的曲线进行标注，同时添加x 轴和y 轴的说明。
sin ,0(),036,3x x y x x x x x ≤⎧⎪=<≤⎨⎪-+>⎩3、利用subplot 函数在同一绘图窗口中用不同颜色和线型绘制以下两个函数在t ∈[-2π,2π]范围内的图象。
0.50.21222t t y y e -==4、某学校有30位教师,其中教授5人,副教授8人,讲师12人,助教5人.试画出职称比例结构饼图，并强调图形的教授部分同时添加标注。
5、生成1×10维的随机数向量a ，分别用红、黄、蓝、绿色绘出其连线图、脉冲图、阶梯图和条形图，并分别标出标题“连线图”、“脉冲图”、“阶梯图”、“条形图”。
6、使用subplot 函数，把图形窗口分成两个部分，分别绘制sin2t 和3cos3t 曲线,t 范围:0-5.要求前者用红色实线，数据点形状为五角星,有网格线，x 轴加标注“x ”，y 轴加标注“y=sin2t ”,加题目“y=sin2t 的曲线”；后者用蓝色虚线，数据点形状为圆形，无网格线，x 轴加标注“x ”，y 轴加标注“y=3cos3t ”,加题目“y=3cos3t 的曲线”；7、绘制下列三维曲线:(1)/20/20cos sin ,02t t x e ty e t t z t π--⎧=⎪=≤≤⎨⎪=⎩ (2) 23,01x t y t t z t =⎧⎪=≤≤⎨⎪=⎩8、绘制下列曲面图，并调整三维图的视角、背景色、着色以及透视效果。
