XX省中等职业学校技能大赛单片机试题
宁波市中等职业学校技能大赛单片机试题
宁波市选拔题--简易货运电梯
一需求说明
要求在试验台上模拟货运电梯运作。
某大厦总共4层，在位移机构上体现：0刻度处为第1层，后续每层间隔3厘米。
电梯内有1～4 四个按钮，梯外每层均有一个楼层指示灯和一个按钮。
数码显示管最右边一位用于显示电梯所在楼层，初始，电源通电时显示“-”，电梯自动回到第一层，数码显示“1”。
客户在电梯外某楼层按下按钮，其对应的楼层按键指示灯亮，这时电梯停留2秒后自动移向对应的楼层。
在移动过程中，数码管不断显示所经过的楼层。
到达目的楼层后楼层指示灯熄灭，蜂鸣器响1秒。
用户进入，在电梯内按下电梯内要去楼层的按钮后，则目的楼层指示灯亮。
电梯停留5秒后，开始移向目的楼层。
到达目的楼层后，该楼层的指示灯灭，蜂鸣器响1秒。
电梯内乘客若还按下去其他楼层的按钮，则按照同一方向就近原则分别到达对应的楼层，随后反方向依次完成。
电梯外任何楼层的按钮按下后，该楼层指示灯亮，但只能在完成电梯内乘客的楼层后，再按时间先后的顺序分别响应电梯外的按键。
二项目要求
1.在试验台上自选模块连线，搭好电路；
2.画出实验原理图；
3.编程、调试实现功能，烧写芯片，提交源代码。

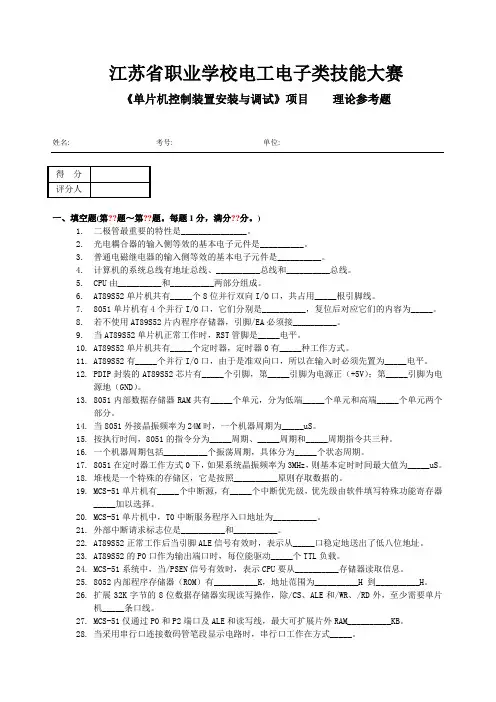

2012江苏省职业院校技能大赛《单片机安装与调试》理论题
江苏省职业学校电工电子类技能大赛《单片机控制装置安装与调试》项目理论参考题姓名: 考号: 单位:一、填空题(第??题～第??题。
每题1分，满分??分。
)1.二极管最重要的特性是_______________。
2.光电耦合器的输入侧等效的基本电子元件是__________。
3.普通电磁继电器的输入侧等效的基本电子元件是__________。
4.计算机的系统总线有地址总线、__________总线和__________总线。
5.CPU由__________和__________两部分组成。
6.AT89S52单片机共有_____个8位并行双向I/O口，共占用_____根引脚线。
7.8051单片机有4个并行I/O口，它们分别是__________，复位后对应它们的内容为_____。
8.若不使用AT89S52片内程序存储器，引脚/EA必须接__________。
9.当AT89S52单片机正常工作时，RST管脚是_____电平。
10.AT89S52单片机共有_____个定时器，定时器0有_____种工作方式。
11.AT89S52有_____个并行I/O口，由于是准双向口，所以在输入时必须先置为_____电平。
12.PDIP封装的AT89S52芯片有_____个引脚，第_____引脚为电源正（+5V）；第_____引脚为电源地（GND）。
13.8051内部数据存储器RAM共有_____个单元，分为低端_____个单元和高端_____个单元两个部分。
14.当8051外接晶振频率为24M时，一个机器周期为_____uS。
15.按执行时间，8051的指令分为_____周期、_____周期和_____周期指令共三种。
16.一个机器周期包括__________个振荡周期，具体分为_____个状态周期。
17.8051在定时器工作方式0下，如果系统晶振频率为3MHz，则基本定时时间最大值为_____uS。
18.堆栈是一个特殊的存储区，它是按照__________原则存取数据的。
单片机技能比赛试题
电气工程系技能大赛单片机编程与调试项目竞赛试卷姓名工位号项目竞赛须知:竞赛时间为4小时，请注意考场纪律和安全操作规范！设计要求：根据试题所提供的技术参考或要求，考生在规定时间内完成单片机控制器的原理图绘制、程序编写、元件选择、调试等工作，并按要求保存电子文档。
一．单片机的调试与控制竞赛要求：1.根据提供的项目选择一个自己参赛的项目。
2. 在电脑上画出电气原理图并连接电路。
3. 根据任务要求编写控制程序。
4. 按任务要求调试程序和元件的有关参数。
二、比赛时间240分钟三、保存路径：要求：考生在E盘根目录下建立一个考试专用文件夹，文件夹名称为：电气系+考号。
考生考试过程中的所有电子文件均保存在该文件夹下。
四、设计项目：项目1 花样流水灯的制作一、设计要求单片机的P2口上接有8只发光LED组成的花样流水灯。
输入引脚P3.3接有一只按键开关K。
K未按下时，单片机利用P2口的输出，控制花样灯左右循环流水点亮；K按下时，控制发光二极管交替点亮；当K松开时，花样灯恢复至左右循环流水点亮。
二、原理说明编程考虑：在正常情况下，通过设给寄存器A初值，利用环移指令和延迟环节，使8个LED灯呈现正反向循环流水点亮。
当按下开关，使外部中断请求1引脚呈低电平，触发外部中断1，在中断处理程序中将寄存器A 赋值0xaa，再通过环移指令和延时环节，使LED灯交替点亮，松开开关后，跳出外部中断处理，恢复先前的正反向循环流水点亮。
三、电路设计与仿真本题目的电路设计与仿真如图所示。
XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115U280C51C522pFC622pFC710uFR11kR2220X111.0592MHzD2LED-BIBY D3LED-BIBY D4LED-BIBY D5LED-BIBY D6LED-BIBY D7LED-BIBYD8LED-BIBYD1LED-BIBY k项目2 单一外中断的应用一、设计要求AT89C51单片机的P1口接有8只LED ，单片机的外部中断0输入引脚P3.2（INT0），引脚接有一只按钮开关K1。
中职院校单片机技能比赛题目
选择题：
单片机的主要组成部分不包括以下哪一项？
A. CPU
B. 存储器
C. I/O接口电路
D. 显示器（正确答案）
在单片机系统中，用于存储程序和数据的是？
A. CPU
B. 定时器
C. 存储器（正确答案）
D. 并行口
单片机I/O口的基本功能不包括？
A. 数据缓冲
B. 数据锁存
C. 数据计算（正确答案）
D. 信号电平转换
以下哪一项不是单片机编程常用的语言？
A. C语言
B. 汇编语言
C. Java（正确答案）
D. 机器语言
单片机定时器/计数器的主要功能不包括？
A. 定时
B. 计数
C. 产生时序
D. 数据存储（正确答案）
在单片机系统中，用于实现与外部设备串行通信的是？
A. 并行口
B. 串行口（正确答案）
C. 定时器
D. 中断系统
单片机中断系统的主要作用不包括？
A. 实现多任务处理
B. 响应外部事件
C. 提高CPU效率
D. 增加存储容量（正确答案）
以下哪一项不是单片机应用系统的开发流程？
A. 需求分析
B. 系统设计
C. 编程与调试
D. 用户培训（正确答案）
在单片机应用系统中，用于实现人机交互的输入设备是？
A. 键盘（正确答案）
B. 显示器
C. 打印机
D. 传感器。
2016年全国中职技能大赛单片机试题(g003)
职业院校技能大赛中职组单片机控制装置安装与调试赛项工作任务书2016一、工作任务要求请你在四个小时内，使用YL-236型单片机控制实训考核装置及新增模块制作完成立体车库自动存取车系统模拟装置，具体工作任务和要求如下：1. 根据立体车库自动存取车系统的相关说明和工作要求，正确选用需要的控制模块和元器件，系统策划立体车库自动存取车的工作过程，完成与制作过程相关的知识答题。
2. 根据工作任务及其要求，合理选择并确定各模块的摆放位置，按照相关工艺规范要求连接立体车库自动存取车系统模拟装置的硬件电路。
3. 根据工作任务及其要求，编写并调试立体车库自动存取车系统的控制程序并存放在“D”盘以工位号命名的文件夹内。
4.按立体车库自动存取车系统规定的任务要求，将最终的控制程序“烧入”单片机中。
二、立体车库自动存取车系统的相关说明（一）立体车库自动存取车系统的组成与功能简述立体车库自动存取车系统的控制模型如图1所示。
存车入口功能指示灯（出口）图1 立体车库自动存取车系统控制模型立体车库共分为三层，每一层有三个车位，共9个车位，每个车位的命名格式为：“层号+序号”，如图1中所示。
本车库可以存放大型车和小型车，分别用字母“D”、“X”来表示不同车型。
按入库的先后顺序，对入库车辆进行编码，存车编码的格式为：“车辆类型+入库顺序号”（例如：第1辆入库的汽车为大型车，则该车的编码应为D01；第2辆入库的汽车为小型车，则该车的编码应为X02，以此类推）。
立体车库设有一个存车平台（入口）和一个取车平台（出口），入口处有显示装置显示各类车型可存放的空闲车位数。
存车时，车主将车停放在存车平台上，只要按下“存车按钮”，系统会自动识别汽车的类型，根据存车规定搬运车机械手和平台将汽车送至相应的车位，存车完成后，用闪烁的功能指示灯模拟输出一存车编码（凭证），以备取车时使用。
取车时，车主只要在出口处的矩阵键盘上输入存车编码，搬运车控制平台就会自动寻找该车所在的车位并将其送至取车平台上。
中职教师组单片机产品设计与组装项目笔试题(附答案)
中职教师组单片机产品设计与组装项目笔试题（附答案）一、单选题（每题0.5分，共10分）1、二进制数用尾缀( )表示。
A. BB. HC. DD. O2、将立即数30H传送到以R0中内容为地址的存储单元中。
正确的是( )A.MOV R0, 30HB. MOV @ R0, 30HC.MOV R0, #30HD. MOV @ R0, #30H3、MCS-51指令MOV A，#ABC；中的字符ABC的含义是( )。
A. ABC为8位立即数B. ABC为片内RAM中的存储单元字节地址C.ABC为位地址D. ABC为16位地址数4、MCS-51指令MOV C，ABC；中的字符ABC的含义是( )。
A. ABC为8位立即数B. ABC为片内RAM中的存储单元字节地址C.ABC为位地址D. ABC为16位地址数5、若A=01111001B，Cy=0，执行RL A；指令后其结果为( )。
A.A=11110010B，Cy=0B. A=01111001B，Cy=0C. A=11110010B，Cy=1D. A=01111001B，Cy=16、MOVX A，@R1的源操作数的寻址方式为( )。
A.直接寻址B.立即寻址C.间接寻址D.寄存器寻址7、开机复位后，CPU使用的是第（）组工作寄存器。
A.0B.1C.2D. 38、当振荡频率为8MHz时，一个单片机时钟周期为（）。
A.0.2msB.0.2μsC.0.125msD. 0.125μs9、MCS-51具有很强的布尔处理功能，其中内部RAM的位寻址区有（）位。
A.32B.64C.128D.22810、MCS—51单片机的复位信号是( )有效。
A.高电平B.低电平C.脉冲D.下降沿11、、定时器/计数器工作方式1是( )。
A.8位计数器结构B.2个8位计数器结构C.13位计数结构D.16位计数结构12、MCS-51单片机的串行中断入口地址为( )A. 0003HB. 0013HC. 0023HD. 0033H13、下列指令中错误的是（）A、MOV A，R4B、MOV 20H，R4 C 、MOV R4，R3 D、MOV @R4，R314、单片机开发工具中的仿真器的作用是（）A、仿真调试B、程序固化C、编写源程序D、产生目标代码15、我们说某存储器的容量为1KB，那么1KB包含（）个字节。
中职(单片机题目+答案)V3.0-推荐下载
上行 U
第十六层
: : : :
第三层
第二层 第一层
图 1 电梯线路图 大厦电梯运行系统由三部分组成：命令输入部分、显示报警部分和动作部 分。命令输入部分由矩阵按键、独立按键组成；显示报警部分由液晶显示屏、 数码管、报警蜂鸣器、串口通信四部分组成；动作部分由电梯运行、人进出电 梯模拟两部分构成。大厦电梯运行模拟系统的结构示意图如图 2 所示。 电梯运行程序为：某楼层乘客通过命令输入部分发出乘坐电梯请求，如： 第 6 层有上行请求，电梯在上行时运行到第 6 层，开门，等待乘客进入电梯后， 关门，此时等待乘客通过“命令输入部分”输入目标楼层后，电梯继续运行， 到达目标楼层后停止，开门，等待乘客出电梯，关门，完成一次乘坐电梯请求， 返回第 1 层。 在电梯运行中，数码管作为电梯外部显示器，显示电梯当前所处楼层；液 晶显示屏作为电梯内部显示器，显示当前电梯的整体运行状态，包括所处楼层、 承载人数、上下行方向、电梯状态、当前载重、核定载重等信息。若有超载现 象，则整个系统暂停运行，通过蜂鸣器报警，并将超载重量通过串口发送到上 位机（即每台工位号对应的电脑），电脑由超级终端接收信息，并根据超载情况， 下达出电梯指令，动作部分执行指令，系统恢复运行。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
中职教师组单片机产品设计与组装项目笔试题(附答案)
中职教师组单片机产品设计与组装项目笔试题（附答案）一、单选题（每题0.5分，共10分）1、二进制数用尾缀( )表示。
A. BB. HC. DD. O2、将立即数30H传送到以R0中内容为地址的存储单元中。
正确的是( )A.MOV R0, 30HB. MOV @ R0, 30HC.MOV R0, #30HD. MOV @ R0, #30H3、MCS-51指令MOV A，#ABC；中的字符ABC的含义是( )。
A. ABC为8位立即数B. ABC为片内RAM中的存储单元字节地址C.ABC为位地址D. ABC为16位地址数4、MCS-51指令MOV C，ABC；中的字符ABC的含义是( )。
A. ABC为8位立即数B. ABC为片内RAM中的存储单元字节地址C.ABC为位地址D. ABC为16位地址数5、若A=01111001B，Cy=0，执行RL A；指令后其结果为( )。
A.A=11110010B，Cy=0B. A=01111001B，Cy=0C. A=11110010B，Cy=1D. A=01111001B，Cy=16、MOVX A，@R1的源操作数的寻址方式为( )。
A.直接寻址B.立即寻址C.间接寻址D.寄存器寻址7、开机复位后，CPU使用的是第（）组工作寄存器。
A.0B.1C.2D. 38、当振荡频率为8MHz时，一个单片机时钟周期为（）。
A.0.2msB.0.2μsC.0.125msD. 0.125μs9、MCS-51具有很强的布尔处理功能，其中内部RAM的位寻址区有（）位。
A.32B.64C.128D.22810、MCS—51单片机的复位信号是( )有效。
A.高电平B.低电平C.脉冲D.下降沿11、、定时器/计数器工作方式1是( )。
A.8位计数器结构B.2个8位计数器结构C.13位计数结构D.16位计数结构12、MCS-51单片机的串行中断入口地址为( )A. 0003HB. 0013HC. 0023HD. 0033H13、下列指令中错误的是（）A、MOV A，R4B、MOV 20H，R4 C 、MOV R4，R3 D、MOV @R4，R314、单片机开发工具中的仿真器的作用是（）A、仿真调试B、程序固化C、编写源程序D、产生目标代码15、我们说某存储器的容量为1KB，那么1KB包含（）个字节。
2010全国中等职业学校职业技能大赛重庆单片机项目选拔赛试题(1)
2010全国中等职业学校职业技能大赛重庆单片机项目选拔赛试题物料配套搬运控制装置一、基本要求1、请你仔细阅读并理解“物料配套搬运控制装置”的工作要求和有关说明，根据你的理解，在亚龙YL-236单片机控制功能实训考核装置的有关模块上选择你所需要的元器件。
2、在赛场提供的图纸上，画出该控制装置的模块连接图，并在标题栏的设计栏填写你的工位号。
电路符号符合国标要求。
3、根据你所画的模块连接图，在亚龙YL-236单片机控制功能实训考核装置上连接电路。
4、请你编写控制程序，并调试程序和有关元器件，实现任务规定的功能并达到技术要求。
并将相关程序“烧入”单片机中。
5、在电脑F:盘（或以监考人员要求为准）以工位号建一个文件夹，所有关于你的电子文档请存入此文件夹中。
二、选手完成工作任务的时间：完成比赛规定的全部工作任务的时间为4小时。
图1 物料搬运装置示意图三、试题部分（一）工作任务（1）设某零件，需按2个白球和2个黄球搭配成套进行组合。
物料搬运装置的机械手抓球时，按每种颜色球的数量抓球，抓球顺序没有要求。
每抓2个白球和2个黄球为1套。
完成配套总数后工作停止。
（2）使用点阵显示相关信息。
部分工作状态有声音提示。
（3）物料搬运装置电源由单片机控制。
（4）配置四个按钮，从左到右依次为：启动、暂停、停止、设置。
（可选独立按键或矩阵按键）（二）初始状态（开机时的状态）（1）机械手上升到位、手爪放松到位，并停在二工位“断电候令”。
（2）开机画面，用16*16点阵显示“您好”。
按任意键，显示转为工作信息显示。
（三）工作过程（1）控制按钮。
按钮按下后功能立即生效，不释放不影响工作和显示。
启动：配套搬运“启动”功能。
按下“启动”键，物料搬运装置电源自动接通，配套搬运工作开始。
每抓完一套，讯响器短暂（小于0.5秒）鸣响一声，同时“套数”加1。
完成总套数后，机械手归位于初始位置，然后物料搬运装置自动断电。
完成任务后，再按启动，显示归0，搬运及显示计数重新开始。
全国职业院校技能大赛(中职组)“亚龙杯”单片机控制装置安装与调试比赛试题
一、工作任务要求请你在四小时（240分钟）内，用YL-236型单片机应用实训考核装置制作成工业废料智能分拣系统模拟装置，具体要求如下：1.根据工业废料智能分拣系统的相关说明和工作要求，选择需要的控制模块和元器件，在赛场提供的图纸上，画出你设计的工业废料智能分拣系统模拟装置的模块接线图。
2. 根据你画出的模块接线图，按照工艺规范连接工业废料智能分拣系统模拟装置的硬件电路。
3. 根据你设计的硬件电路，编写工业废料智能分拣系统模拟装置的控制程序，存放在“D”盘以工位号命名的文件夹内。
4. 请调试你编写的程序，检测和调整有关硬件设置，完成工业废料智能分拣系统模拟装置的整体调试，使之能实现规定的任务要求，并将编译通过的程序“烧入”单片机中。
二、工业废料智能分拣系统相关说明（一）工业废料智能分拣系统简介工业废料智能分拣系统示意图如图1所示。
图中黑、黄、白三种球代表三种不同的废料，分别用代号1、2、3表示。
工作时，系统每次使用传送带运送一组（黑、黄、白三种）工业废料到分拣区后，系统先对废料的颜色进行识别并获得三种废料的当前位置序列，然后据此信息采用最优方案自动分拣搬运到指定的位置：黑、黄、白三种废料分别放置在工位三下方、工位二、工位一三个分拣回收入口处，最后放料闸门开启使废料进入回收废料箱。
图1 工业废料智能分拣系统示意图（二）工业废料智能分拣系统模拟装置及其功能工业废料智能分拣系统模拟装置由进料传送带电机、分拣机械手、放料闸门电机、键盘、液晶屏等模块组成。
1．进料传送带电机：使用交、直流电机控制模块中的24V直流电机，电机得电旋转模拟传送带传送废料。
2．分拣机械手：使用YL-G001型智能物料搬运装置模拟分拣机械手，其分拣区及工位如图2所示。
分拣动作说明：在工位一或工位二中抓取废料，放入工位三上方导槽中，物料由于重力作用自动滚落至工位三下方，而原本工位三下方废料滚动至工位二，从而改变废料排列顺序。
若在分拣过程中，由于导槽中有毛刺，导致小球卡在导槽中不能滚动至工位三下方，允许人工拨动小球使其滚落。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009年江苏省职业学校技能大赛单片机
控制装置安装与调试技能试卷
★参赛选手赛前请了解评分标准,答题前请熟悉控制装置背景, 并认真阅读工作任务书要求
职业与安全意识评分标准(此项满分为10分,最低为－40分)
工作任务书(四小时内独立依次完成)
1.(需求分析) 根据电梯装置的描述及控制系统具体要求,利用实训考核台中相关模块及
元件,构建一套虚拟电梯控制系统;
2.(硬件设计) 选择合适的模块及元件设计该电梯控制系统,并在答题纸上准确规范地绘
制以模块为基本单元的控制接线图
3.(线路连接) 按工艺规范用连线连接电梯控制系统所需各模块及元件
4.(软件调试)按电梯初始状态及工作过程要求编写单片机控制程序并进行调试,以达到电
梯控制系统要求.
电梯装置说明
1.电梯结构为升降式,六层站.自下而上楼层为”第1层”到”第6层”.
2.电梯轿厢在电梯井内可上下运行,可静止停靠某指定层.电梯的升降电机由步进电机代
替.轿厢位置由水平放置的不锈钢直尺上的指针表示.轿厢静止在第一层时,底部位置应处于0.0cm刻度处.轿厢位置说明如图1.轿厢位置因考核台中相关模块不同,允许存在固有误差(但不得大于0.5cm).各层高度相同,用长度1.0cm表示.
3.轿厢厢门由电机控制,可以打开,关闭及行程到位停止.轿厢厢门由直流电机控制,电机正
反转可控制厢门的开和关.顺时针方向旋转表示厢门开启;逆时针方向旋转时,表示厢门关闭.如图2中电机轴上的箭头及文字叙述说明.开启或关闭厢门动作后,需要检测门到位跳变信号,以便停止该动作.”开到位”和”关到位”均由一只接近开关触发.
4.电梯轿厢内有九个控制按键.可输入楼层号”1～6”,”关”(关门),”开”(开门),”
警”(报警)，“消”（撤销报警）共十个命令。
按下某层号,电梯在关门状态下,运行到指定楼层并开门.
按键位置排列说明如图3,其中标“－”处的按键始终元效.
列1 列2 列3 列4
行1
行3
行4
图3 轿厢内控制键盘的按键位置排列说明
5.电梯轿厢内有一只报警喇叭.当用户按下”警”(报警)按钮时,进入报警状态.喇叭持续鸣
响.当用户按下”消”(撤消报警)按钮时,恢复正常状态,停止鸣响.喇叭由主机模块的蜂鸣
器代替.
6.电梯轿厢内有一块数码显示板.可指示呼叫停靠层数字,显示当前所在楼层位置,及秒计
时.显示板由八个数码管组成,如图4.左边六位可分别显示”1”,”2”,”3”,”4”,”5”,”6”六个数字,点亮代表有效的呼梯楼层,即需要停靠的楼层号.停靠后门自动开启,门开启到位后该位自动熄灭.左起第七位表示当前电梯所在楼层.右末位为秒循环十进制计数。
7.
图4 轿厢数码显示板说明
注1:需要停靠某楼层时,稳定显示对应指定内容.否则,熄灭.
注2:稳定显示电梯轿厢底部当前最接近的楼层号.
注3:持续稳定循环0～9,间隔时间为1秒.
8.电梯装置配有电梯运行状态液晶显示屏.电梯运行状态液晶显示屏可以根据实际状态,
在任一固定位置分别显示”上行”,”下行”,”开门”,”门开”,”关门”,”门关”和”报警”七种状态信息.报警优先,且报警撤销后能恢复原显示状态.汉字均采用16×16点阵标准中文字体显示.
9.整套电梯系统由单片机作为控制器来完成电梯装置的手动开门,手动关门,自动关门,
上行,下行,停止,顺向响应轿内停靠命令以及报警,撤消报警功能,完成轿厢层号显示及各状态显示屏的指示功能.
电梯初始状态要求
1.电梯开机后,轿厢可以从任意初始位置能自动完成关门,下行,并到达第一层,同时LCD
显示器显示电梯运行状态;
要求:
a)数码管显示”1XXXXXX0”(DS1数码管秒计数开始,X表示不显示),直流电机驱动关
门,LCD显示”关门”;
b)一旦检测到门关到位信号,直流电机停止,步进电机运行电梯下行,LCD显示”下行”;
c)一旦检测到限位信号,步进电机停止,电梯开门,LCD显示”开门”;
d)一旦检测到门开到位信号,直流电机停止,LCD显示屏显示”门开”,DS8数码管灭,DS2
数码管显示1.
2.按下”警”键,进入报警状态:喇叭持续鸣响,LCD显示屏显示”报警”.
3.按下”消”键,恢复正常状态.喇叭停止鸣响,LCD显示屏恢复原显示.
4.按下”开”键,如果当前轿厢门状态为关状态执行开门动作,LCD显示屏显示”开门”,
到位后LCD显示屏显示”门开”.
5.按下”关”键,如果当前轿厢门状态为开状态执行关门动作,LCD显示屏显示”关门”,
到位后轿厢状态LED点阵显示屏显示”门关”.
6.等待接收轿厢键盘停靠楼层命令;
电梯控制系统工作要求
1.当按下任一单个停靠楼层命令时,电梯自动关门后,自动运行到该楼层停靠并开门,等
待2秒后自动关门.电梯轿厢内数码显示板和电梯运行状态液晶显示屏按电梯装置说明中的要求显示.
2.能随时记忆有效停靠命令,确定电梯运行方向.能响应顺向厢内2个层站以上的停靠命
令,并到层后消除对应的停靠命令(第一个有效楼层命令可作为电梯运行方向判别,即电梯在上升运行中,只响应大于等于下一途经楼层的厢内停靠命令.如在初始状态后,按下3或2楼层,电梯应分别上行到2楼,3楼停靠).同时,电梯轿厢内数码显示板和电梯运行状态液晶显示屏按电梯装置说明中的要求显示.
注意事项
1.在答题纸上绘制以模块为基本单元的控制接线图.
2.比赛结束前,请将控制信号线,电源线用尼龙扎带捆扎固定.
3.比赛结束前需保存单片机程序开发目录所有内容到计算机”E:\单片机+工位号\”目
录下.”工位号”为选手的实际工位号码.
4.比赛结束前,请将程序烧写到单片机中,安装在实训考核台,并记录烧写文件的大小(单
位:字节).
5.比赛结束前,请清理工位上的相关工具,辅材,并关闭电源.
6.任务结束后,确认全部完毕后,可以举手示意提前交卷.
7.。
