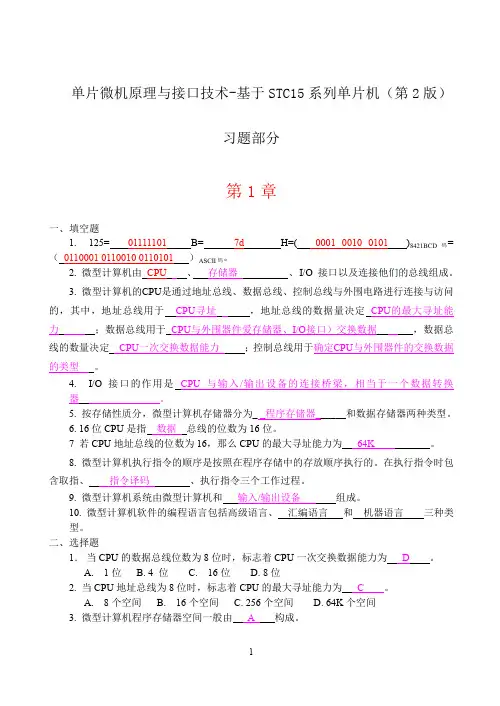

单片微机原理与接口技术（第2版）-基于STC15系列单片机（习题部分与答案）（3）
单片微机原理与接口技术-基于STC15系列单片机（第2版）习题部分第1章一、填空题1. 125= 01111101B= 7d H=( 0001 0010 0101)8421BCD码=（0110001 0110010 0110101）ASCII码。
2. 微型计算机由CPU、存储器、I/O 接口以及连接他们的总线组成。
3. 微型计算机的CPU是通过地址总线、数据总线、控制总线与外围电路进行连接与访问的，其中，地址总线用于CPU寻址，地址总线的数据量决定CPU的最大寻址能力；数据总线用于CPU与外围器件爱存储器、I/O接口）交换数据，数据总线的数量决定CPU一次交换数据能力；控制总线用于确定CPU与外围器件的交换数据的类型。
4. I/O 接口的作用是CPU与输入/输出设备的连接桥梁，相当于一个数据转换器。
5. 按存储性质分，微型计算机存储器分为_ _程序存储器______和数据存储器两种类型。
6. 16位CPU是指数据总线的位数为16位。
7 若CPU地址总线的位数为16，那么CPU的最大寻址能力为64K 。
8. 微型计算机执行指令的顺序是按照在程序存储中的存放顺序执行的。
在执行指令时包含取指、指令译码、执行指令三个工作过程。
9. 微型计算机系统由微型计算机和输入/输出设备组成。
10. 微型计算机软件的编程语言包括高级语言、汇编语言和机器语言三种类型。
二、选择题1．当CPU的数据总线位数为8位时，标志着CPU一次交换数据能力为D。
A. 1位B. 4 位C. 16位D. 8位2. 当CPU地址总线为8位时，标志着CPU的最大寻址能力为 C 。
A. 8个空间B. 16个空间C. 256个空间D. 64K个空间3. 微型计算机程序存储器空间一般由 A 构成。
A. 只读存储器B. 随机存取存储器4. 微型计算机数据存储器空间一般由 B 构成。
A. 只读存储器B. 随机存取存储器三、判断题1. 键盘是微型计算机的基本组成部分。
微机原理课后习题参考答案
微机原理课后习题参考答案第一章2、完成下列数制之间的转换。
01011100B=92D135D=10000111B 10110010B=262Q=B2H 3、组合型BCD码和非组合型BCD码有什么区别？写出十进制数254的组合型BCD数和非组合型数。
答：组合型BCD码用高四位和低四位分别对应十进制数的个位和十位，其表示范围是0~99；非组合型BCD码用一个字节的低四位表示十进制数，高四位则任意取值，表示范围为0~9。
组合型：254=BCD 非组合型：254=BCD 7、计算机为什么采用补码形式存储数据？当计算机的字长n=16，补码的数据表示范围是多少？答：在补码运算过程中，符号位参加运算，简化了加减法规则，且能使减法运算转化为加法运算，可以简化机器的运算器电路。
+32767~ -32768。
9、设计算机字长n=8，求下列各式的[X+Y]补和[X-Y]补，并验证计算结果是否正确。
X=18，Y=89 [X+Y]补=00010010+01011001=01101011B=107D 正确[X-Y]补=10111001B=00010010+10100111=补正确X=-23，Y=-11 [X+Y]补=11101001+11110101=11011110B=补正确[X-Y]补=11101001+00001011=11110100B=补正确X=18，Y=-15 [X+Y]补=00010010+11110001=00000011B=补正确[X-Y]补=00010010+00001111=00100001B=补正确X=-18，Y=120 [X+Y]补=11101110+01111000=01100110B=补正确[X-Y]补=11101110+10001000=01110110B=补于X-Y=-138 超出了机器数范围，因此出错了。
13、微型计算机的主要性能指标有哪些？答:CPU字长、存储器容量、运算速度、CPU内核和IO工作电压、制造工艺、扩展能力、软件配置。
单片微型计算机原理及应用课后答案
单片微型计算机原理及应用课后答案习题22.1 MCS-51单片机内部包含哪些主要逻辑功能部件? 答：微处理器（CPU）、数据存储器（RAM）、程序存储器（ROM/EPROM）、特殊功能寄存器（SFR）、并行I/O口、串行通信口、定时器/计数器及中断系统。
2.2 说明程序计数器PC和堆栈指针SP的作用。
复位后PC和SP各为何值? 答：程序计数器PC中存放将要执行的指令地址，PC有自动加1功能，以实现程序的顺序执行。
它是SFR中唯一隐含地址的，因此，用户无法对它进行读写。
但在执行转移、调用、返回等指令时能自动改变其内容，以实现改变程序的执行顺序。
程序计数器PC中内容的变化决定程序的流程，在执行程序的工作过程中，由PC输出将要执行的指令的程序存储器地址，CPU读取该地址单元中存储的指令并进行指令译码等操作，PC则自动指向下一条将要执行的指令的程序存储器地址。
SP是一个8位的SFR，它用来指示堆栈顶部在内部RAM中的位置。
系统复位后SP为07H，若不对SP设置初值，则堆栈在08H开始的区域，为了不占用工作寄存器R0~R7的地址，一般在编程时应设置SP的初值（最好在30H~7FH区域）。
2.3 程序状态字寄存器PSW的作用是什么?其中状态标志有哪几位?它们的含义是什么？答：PSW是保存数据操作的结果标志，其中状态标志有CY（PSW.7）：进位标志，AC（PSW.6）：辅助进位标志，又称半进位标志，F0、F1（PSW.5、PSW.1）：用户标志；OV（PSW.2）：溢出标志；P（PSW.0）：奇偶标志。
2.4 什么是堆栈? 堆栈有何作用? 为什么要对堆栈指针SP重新赋值? SP的初值应如何设定? 答：堆栈是一种数据结构，所谓堆栈就是只允许在其一端进行数据写入和数据读出的线性表。
其主要作用有两个：保护断点和保护现场。
堆栈区的设置原则上可以在内部RAM的任意区域，但由于MCS-51单片机内部RAM的00H~1FH地址单元已被工作寄存器R0~R7占用，20H~2FH为位寻址区，故堆栈一般设在30H~7FH（对于8032系列芯片可为30H~0FFH）的区域内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

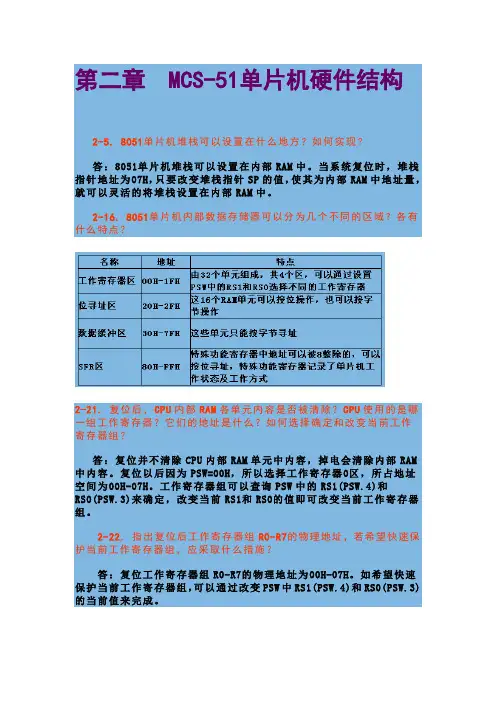

第二章 MCS-51单片机硬件结构2-5. 8051单片机堆栈可以设置在什么地方？如何实现？
答：8051单片机堆栈可以设置在内部RAM中。
当系统复位时，堆栈指针地址为07H，只要改变堆栈指针SP的值，使其为内部RAM中地址量，就可以灵活的将堆栈设置在内部RAM中。
2-16. 8051单片机内部数据存储器可以分为几个不同的区域？各有什么特点？
2-21.复位后，CPU内部RAM各单元内容是否被清除？CPU使用的是哪一组工作寄存器？它们的地址是什么？如何选择确定和改变当前工作
寄存器组？
答：复位并不清除CPU内部RAM单元中内容，掉电会清除内部RAM 中内容。
复位以后因为PSW=00H，所以选择工作寄存器0区，所占地址空间为00H-07H。
工作寄存器组可以查询PSW中的RS1(PSW.4)和
RS0(PSW.3)来确定，改变当前RS1和RS0的值即可改变当前工作寄存器组。
2-22.指出复位后工作寄存器组R0-R7的物理地址，若希望快速保护当前工作寄存器组，应采取什么措施？
答：复位工作寄存器组R0-R7的物理地址为00H-07H。
如希望快速保护当前工作寄存器组，可以通过改变PSW中RS1(PSW.4)和RS0(PSW.3)的当前值来完成。
第三章 MCS-51指令系统
3-6.设系统晶振为12MHz，阅读下列程序，分析其功能，并人工汇编成机器代码。
答：因为AJMP指令必须有PC指针地址，所以本题解题时设程序开始地址为1000H。
本程序完成功能是使P1.0口输出方波：
T=2*((3*250+2+2)*10+1+2+2)=15090us=15.09ms
翻译成机器语言的难点在于AJMP一句，根据AJMP指令代码可知，该指令为2个字节，高8为字节构成为“A10A9A800001”，低8位字节构成为“A7-A0”。
又有设置了程序起始地址为1000H，很容易可以写出各指令的地址，AJMP的绝对转移目标地址为1002H，A10=0、A9=0、A8=0，所以机器代码为“01 02”，目标地址在2区，因为A15-A11为“00010”。
3-8.简述下列程序段完成的功能，程序完成后SP指针应指向哪里？
3-12.用图示法分析分析MOVC A，@A+PC指令执行过程及结果。
设指令操作码在程序存储器1000H单元中，1031单元内容为3FH，A中内容为30H。
3-13.下列指令执行后，求(A)=？PSW中Y、OV、AC为何值？
（1）当(A)=6BH ADD A,#81H
（2）当(A)=6BH ADD A,#8CH
（3）当(A)=6BH，CY=0，ADDC A,#72H
（4）当(A)=6BH，CY=1，ADDC A,#79H
（5）当(A)=6BH，CY=1，SUBB A，#0F9H
（6）当(A)=6BH，CY=0，SUBB A，#0FCH
（7）当(A)=6BH，CY=1，SUBB A，#7AH
（8）当(A)=6BH，CY=0，SUBB A，#8CH
注：对于减法，当位7和位6不同时发生借位时，OV=1，否则OV=0。
在做
带符号数减法时，只有当两个操作数符号位不同时，才有可能产生溢出。
（1）若一个正数减一个负数，差为负数，则一定有溢出OV=1。
（2）若一个负数减一个正数，差为正数，则一定有溢出OV=1。
3-17.如何计算相对转移的偏移量？
答：相对偏移量是一个8位无符号编码数，范围是-128~+127。
rel=目标地址-当前PC地址；当前PC地址=原PC+指令字节数。
3-24.用布尔指令，求解逻辑方程。
(1). PSW.5=P1.3^ACC.2VB.5^P1.1
(2). PSW.5=/(P1.5^B.4VACC.7^P1.0)
(1) ORG 0000H
LJMP MAIN
ORG 0200H
MAIN：M OV C，P1.3
ANL C，ACC.2 ;P1.3·ACC.2
MOV PSW.5, C ;保存临时结果
MOV C, B.5
ANL C，P1.1 ;PB.5·P1.1
ORL C, PSW.5 ;和临时值求或
MOV PSW.5 C ;保存结果
SJMP $ ;原地踏步
END
(2) ORG 0000H
LJMP MAIN
ORG 0200H
MAIN：M OV C，P1.5
ANL C， B.4 ;P1.5·B.4
MOV PSW.5, C ;保存临时结果
MOV C, ACC.7
ANL C，P1.0 ;ACC.5·P1.0
ORL C, PSW.5 ;和临时值求或
CPL C ;求反
MOV PSW.5 C ;保存结果
SJMP $ ;原地踏步
END
注：本题要注意的是位运算有优先级概念。
位运算符的优先级从高到低依次是：按位取反→左移和右移→按位和→按位异或→按位或。
第四章 MCS-51汇编语言程序设计
4-1. 若晶振为12MHz，试编制延时2ms和1s子程序。
(1)延时2ms子程序
4-7. 在内部RAM的BLOCK开始的单元有一无符号数据块，数据块长度存入LEN单元。
试编程求其中的最小数并存入MINI单元。
4-12. 在内部RAM的ONE和TWO单元各存有一带符号数X和Y。
试编程按下式要求运算。
4-18. 试编一查表求平方子程序SQR。
功能：用指令MOVC A，@A+PC求平方值(x<15)
入口：(A)=x
出口：(A)=x2
第五章存储器系统设计
5-11. 试设计以8031为主机，用74LS138为译码器，采用1片27128作ROM，地址为0000H-3FFFH；采用2片6264作RAM，4000H-7FFFH的扩展系统（加1个和门），地址不允许重叠，画出电路图。
如果RAM地址为8000H-BFFFH或C000H-FFFFH，2片6264的片选/CE端和译码器的输出应如何连接？
27128地址为0000H-3FFFH，2片6264地址为4000H-7FFFH时，电路图如上如所示，27128的/CE端接地，为常选状态，地址为0000H-3FFFFH，74LS138的A、B、C端分别和A13、A14、A15相连，74LS138的/Y2和/Y3分别连接两片6264的/CE，实现6264的地址为4000H-7FFFH。
如果希望2片6264地址为8000H-BFFFH，可以将74LS138的/Y4和/Y5
分别连接两片6264的/CE。
如果希望2片6264地址为C000H-FFFFH，可以将74LS138的/Y6和/Y7分别连接两片6264的/CE。
5-12. 设计一个16KB的外部数据存储器RAM，若采用6116需要多少片？应选择什么译码器？试设计出电路图并写出各芯片所占有地址。
如果系统中还有1片27128作ROM，同时总线上还有其它I/O接口电路，系统设计时应注意什么问题？
电路图如上所示：8片6116采用全译码的方式和74LS138连接。
U4-U7的地址分别为：
U461160000H-07FFH
U561160800H-0FFFH
U661161000H-17FFH
U761161800H-1FFFH
U861162000H-27FFH
U961162800H-2FFFH
U1061163000H-37FFH
U1161163800H-3FFFH
如果系统中还有一片27128作ROM，ROM的地址可以和RAM重叠，但是其它I/O接口电路的器件地址需要和RAM的地址分开。
第六章 MCS-51定时/计数器
串行口及中断系统
6-8. 在晶振主频为12MHz时，定时最长时间是多少？若要定时1分钟，最简洁的方法是什么？试画出硬件连线图并编程。
答：在晶振主频12MHz时，机器周期为1us，所以定时最长时间为65536us。
6-29. 试编写一段中断的初始化程序，使之允许/INT0、/INT1、T0、串行口中断，且使T0中断为高优先级中断。
第七章 I/O接口扩展设计及使用
7-3. 8255和8031的连接如图7-3所示，8255的A口作输入PA0-PA7接一组开关K0-K7，B口作输出PB0-PB7接一组发光二极管，要求当A 口某位开关接高电平时，B口相应的二极管点亮。
试编制相应的程序。
根据上如所示，8255芯片的PA端口地址为7FFFCH，PB端口地址为7FFDH，PC端口地址为7FFEH，控制器寄存器的地址为7FFFH。
可以使用“MOVX”指令来访问这些端口。
根据题目要求，可以设置A口输入，B口输出，两者均采用工作方式0，控制字为90H。
