水工钢闸门结构设计(详细计算过程)
闸门设计计算
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第三章闸门设计计算3-1 闸门3-1-1 设计基准型式：垂直启闭滚轮式有效寬：(门孔宽) 0.8 M 閘門寬： 0.922 M 水壓寬： B = 0.88 M 支點距離： L = 0.85 M 有效高：(门孔高) 0.8 M 閘門高：(水压高) H = 0.88 M 設計水位：(外水位) H1 = 3.0 M(内水位) h = 0 M 水封方式：四面水封3-1-2 压力负荷一、全水压Pw()212122221=--⨯=BhHHPw× 1 ×( 32– 2.122)× 0.88 = 1.98 Ton3-1-3 横梁┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊（1）、横梁的位置2.122.7123.02.416P1P2P3P4（2）、各横梁的分担荷重P1=6296.0( 2.12× 2 + 2.416 )× 0.88= 0.28 TonP2= [6296.0( 2.416 × 2 + 2.12 )+6296.0( 2.416 ×2 + 2.712 )] ×0.88= 0.62 TonP3= [6296.0( 2.712 × 2 + 2.416 )+6288.0( 2.712 × 2 + 3.0 )] ×0.88= 0.696 TonP4=6288.0( 3.0 × 2 + 2.712 )× 0.88= 0.36 TonΣPw = P1+ P2 + P3 +P4= 1.97 ≒Pw（3）、主横梁强度A、钢材使用PL6*75┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊3=L max δ8597.0=80013.8761≈…Ok!3-1-4 侧部纵梁┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(1) 钢材使用PL 6 × 90 mmZ =()602at-=()696.02-= 8.1 Cm33-1-4 主滚轮一、主滚轮强度ta┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊合计:87.6 kg1.6AISI3041底压板 6t*48*74521 1.6横梁 6t*75*910 6.4AISI3042203.22.7191AISI304 2.7底梁 6t*62*9102.8AISI3042890滚轮结构 65*60*85181.41.8AISI3042纵梁3 6t*(62+75)*282170.91.016纵梁2 6t*75*2902AISI304 2.0侧梁 6t*90*8807.6AISI304215 3.81.514890滚轮结构 65*60*902AISI304 3.01.8AISI3042纵梁1 6t*(62+75)*290130.93.912顶梁 6t*90*9221AISI304 3.91.6AISI3041吊耳座 120*55*90111.60.310补强板 8t*62*702AISI3040.61.2AISI3041吊耳插销 ?40*1159 1.27螺母 M161AISI304AISI3041垫片 M1681.66顶压板 6t*48*7451AISI304 1.65密封圈 M832NBR1.6AISI30432螺栓 M8*35 B.N.W.SW.40.055.73CHA2-103水封 P30*35901氯丁橡胶 5.73.6AISI3042侧压板 6t*45*820CHA2-1022 1.838.138.1代 号名 称1CHA2-101面板 6t*910*8801AISI304备注总计单件重 量材 料数量序号CHA2-106CHA2-116CHA2-115CHA2-114CHA2-113CHA2-112CHA2-111CHA2-110CHA2-109CHA2-108CHA2-107CHA2-110CHA2-104CHA2-105闸门门体重量Gt = 90 Kg3-2吊门机┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3-2-1 设计基准型式：螺杆式吊门机動力：详计算书揚程：约L0 = 0.9 M吊昇速度：(动力) 约 V = 0.3 M/Min閘門重量：(不含吊杆) Gt = 0.09 Ton操作方式：现场-电动及手动3-2-2 吊升负荷一、水压抵抗：Q1(设计水位差：外水位较内水位高 3 公尺)()88.0)3(1212122221⨯⨯⨯=⨯-='BHHWwP= 3.96 Ton PW’：水压Q1 = f×PW’ = 0.03 × 3.96 f：转动摩擦系数0.03 = 0.119 Tonu：水封及钢之摩擦系数 0.7二、水封抵抗：Q2q：磨擦阻力= 0.14 t/Mp：作用于水封之平均水压Q u q p b2=⨯+⨯∑'() = 1/2×H+ h=1/2×0.88+2.12 = 2.56 t/M2= 0.7 ×(0.14+2.56×0.030)×3.59 b：水封受压宽度 0.030 M：水封总长= 3.59 M = 0.545 Ton吊升时Ton降下时Ton閘門重量G t10.090 ↓0.090 ↓水壓抵抗Q10.119 ↓0.119 ↑水封抵抗Q20.545 ↓0.545 ↑合计0.754 ↓0.574 ↑0.754 × 1.25 = 0.9425 Ton吊门机容量以 1.0 Ton计算┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3-2-3 吊门机设计一、设计条件：（1）吊门机型式：电动单螺杆式吊门机（2）螺杆规格，30°梯形螺纹 , JIS B 0216，Tr30（3）螺杆材质：SUS304 不锈钢（4）外径：φ30 mm …d，有效径：φ27 mm …d1（5）螺距： 6 mm … p, 螺纹条数： 2 …n（6）导程： 12 mm … l（7）提吊力： 1000 Kg … Ft（8）提吊高度： 0.9 MA73.51000= 174.5 Kg/Cm2 < 1060 Kg/Cm2四、细长比δ（1）回转半径 e┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊e =41d=47.2= 0.675 Cm（2）细长比δ I：支撑间最长距离 110 Cm60.4 25.3 rpm。
水工钢结构平面钢闸门设计计算书修订稿
水工钢结构平面钢闸门设计计算书WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-水工钢结构平面钢闸门设计计算书一、设计资料及有关规定：1.闸门形式：潜孔式平面钢闸门。
2. 孔的性质：深孔形式。
3. 材料：钢材：Q235焊条：E43；手工电焊；普通方法检查。
止水：侧止水用P型橡皮，底止水用条型橡皮。
行走支承：采用胶木滑道，压合胶布用MCS—2。
砼强度等级：C20。
启闭机械：卷扬式启闭机。
4.规范：水利水电工程刚闸门设计规范（SL74-95），中国水利水电出版社二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1.闸门孔口尺寸：孔口净跨(L)：。
孔口净高：。
闸门高度(H)：。
闸门宽度：。
荷载跨度(H1)：。
计算跨度(L1)：。
2.计算水头：。
（二）主梁的布置 1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=,闸门高度h=,L<h 。
所以闸门采用4根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示 三、面板设计根据《钢闸门设计规范SDJ —78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算t=a][9.0σa kp当b/a ≤3时，a=,则t=a16065.19.0⨯⨯kp=kp a当b/a >3时，a=,则t=a 16055.19.0⨯⨯kp=现列表1计算如下：根据上表计算，选用面板厚度t=14mm 。

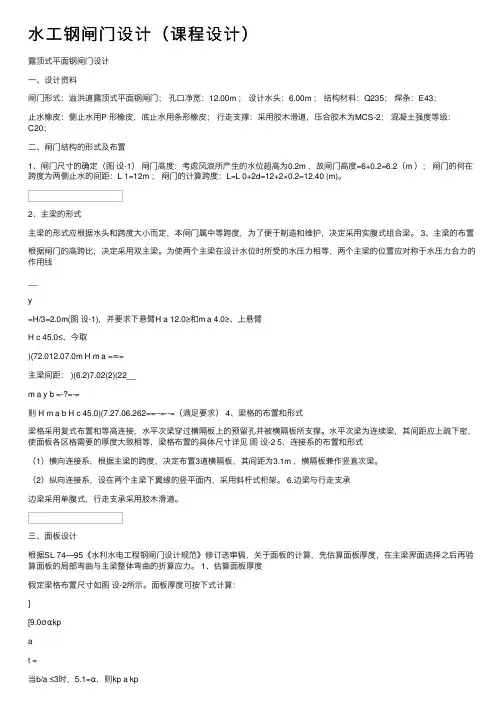

水工钢闸门设计（课程设计）
⽔⼯钢闸门设计（课程设计）露顶式平⾯钢闸门设计⼀、设计资料闸门形式：溢洪道露顶式平⾯钢闸门；孔⼝净宽：12.00m ；设计⽔头：6.00m ；结构材料：Q235；焊条：E43；⽌⽔橡⽪：侧⽌⽔⽤P 形橡⽪，底⽌⽔⽤条形橡⽪；⾏⾛⽀撑：采⽤胶⽊滑道，压合胶⽊为MCS-2；混凝⼟强度等级：C20；⼆、闸门结构的形式及布置1、闸门尺⼨的确定（图设-1）闸门⾼度：考虑风浪所产⽣的⽔位超⾼为0.2m ，故闸门⾼度=6+0.2=6.2（m ）；闸门的何在跨度为两侧⽌⽔的间距：L 1=12m ；闸门的计算跨度：L=L 0+2d=12+2×0.2=12.40 (m)。
2、主梁的形式主梁的形式应根据⽔头和跨度⼤⼩⽽定，本闸门属中等跨度，为了便于制造和维护，决定采⽤实腹式组合梁。
3、主梁的布置根据闸门的⾼跨⽐，决定采⽤双主梁。
为使两个主梁在设计⽔位时所受的⽔压⼒相等，两个主梁的位置应对称于⽔压⼒合⼒的作⽤线__y=H/3=2.0m(图设-1)，并要求下悬臂H a 12.0≥和m a 4.0≥、上悬臂H c 45.0≤，今取)(72.012.07.0m H m a =≈=主梁间距： )(6.2)7.02(2)(22__m a y b =-?=-=则 H m a b H c 45.0)(7.27.06.262==--=--=（满⾜要求） 4、梁格的布置和形式梁格采⽤复式布置和等⾼连接，⽔平次梁穿过横隔板上的预留孔并被横隔板所⽀撑。
⽔平次梁为连续梁，其间距应上疏下密，使⾯板各区格需要的厚度⼤致相等，梁格布置的具体尺⼨详见图设-2 5、连接系的布置和形式（1）横向连接系，根据主梁的跨度，决定布置3道横隔板，其间距为3.1m ，横隔板兼作竖直次梁。
（2）纵向连接系，设在两个主梁下翼缘的竖平⾯内，采⽤斜杆式桁架。
6.边梁与⾏⾛⽀承边梁采⽤单腹式，⾏⾛⽀承采⽤胶⽊滑道。
三、⾯板设计根据SL 74—95《⽔利⽔电⼯程钢闸门设计规范》修订送审稿，关于⾯板的计算，先估算⾯板厚度，在主梁界⾯选择之后再验算⾯板的局部弯曲与主梁整体弯曲的折算应⼒。
水工钢结构钢闸门课程设计
水工刚结构潜孔式焊接平面钢闸门设计计算书一、设计资料及有关规定：闸门形式：潜孔式平面钢闸门 孔口净宽：10m 孔口净高：13m 上游水位：73m 下游水位：0.1m 闸底高程：0m启闭方式：电动固定式启闭机 启闭机械：液压式启闭机 材料： 钢材：Q235-A.F ；焊条：E43型；行走支承：采用滚轮支承；止水橡皮：侧止水和顶止水用P 型橡皮，底止水用条型橡皮。
制造条件： 金属结构制造厂制造，手工电弧焊，满足III 级焊缝质量检验标准 规范：《水利水电工程刚闸门设计规范 SL 1974-2005》 混凝土强度等级：C30二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1 闸门孔口尺寸：孔口净跨：10m 孔口净高：13m 闸门高度: 13.2m 闸门宽度: 10.4m 荷载跨度: 13.2m10.0 10.41013.273计算跨度: 10.4m2 计算水头:73m（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=10m,闸门高度h=13m,L<h。
所以闸门采用5根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SDJ—78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算kpt=aa[]9.0当b/a ≤3时，a=1.65,则t=a14565.19.0⨯⨯kp=0.065kp a当b/a >3时，a=1.55,则t=a 16055.19.0⨯⨯kp=0.067kp a根据上表计算，选用面板厚度t=44mm 。
水工钢结构平面钢闸门设计计算书
水工钢结构平面钢闸门设计计算书一、设计资料及有关规定：1.闸门形式：潜孔式平面钢闸门。
2. 孔的性质：深孔形式。
3. 材料：钢材：Q235焊条：E43；手工电焊；普通方法检查。
止水：侧止水用P型橡皮，底止水用条型橡皮。
行走支承：采用胶木滑道，压合胶布用MCS—2。
砼强度等级：C20。
启闭机械：卷扬式启闭机。
4.规范：水利水电工程刚闸门设计规范（SL74-95），中国水利水电出版社1998.8二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1.闸门孔口尺寸：孔口净跨(L)：3.50m。
孔口净高：3.50m。
闸门高度(H)：3.66m。
闸门宽度：4.20m。
荷载跨度(H1)：3.66m。
2.计算水头：50.00m。
（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=3.50m,闸门高度h=3.66m,L<h。
所以闸门采用4根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SDJ—78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算kpt=aa[]9.0当b/a ≤3时，a=1.65,则t=a16065.19.0⨯⨯kp=0.065kp a当b/a >3时，a=1.55,则t=a 16055.19.0⨯⨯kp=0.067现列表1计算如下：2.面板与梁格的连接计算已知面板厚度t=14mm ,并且近似地取板中最大弯应力σmax=[σ]=160N/mm 2,则p=0.07х14х160=156.8.2N/mm ,面板与主梁连接焊缝方向单位长度内地应力：T ＝02I VS =,/39837767700002272141000107903mm N =⨯⨯⨯⨯⨯ 面板与主梁连接的焊缝厚度：mm T P h w t f 51137.0/398][7.0/22=⨯=⨯+=τ， 面板与梁格连接焊缝厚度取起最小厚度mm h f 6=。
水工钢闸门结构设计(详细计算过程)
6 金属结构设计6.3 金属结构设计计算6.3.1 设计资料（1）闸门型式：露顶式平面钢闸门 （2）孔口尺寸（宽×高）：6m×3m （3）设计水头:3.16m （4）结构材料：Q235钢 （5）焊条：E43（6）止水橡皮：侧止水型号采用P45-A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25 （9）规范：《利水电工程钢闸门设计规范》（SL74-95）6.3.2 闸门结构的形式及布置 6.3.2.1 闸门尺寸的确定1.闸门高度:考虑风浪产生的水位超高，将闸门的高度确定为3m 。
2.闸门的荷载跨度为两侧止水的间距：L 0=6.0m3.闸门计算跨度：L=L 0+2d=6.0+2×0.15=6.3m6.3.2.2静水总压力闸门在关闭位置的静水总压力如图6.1所示，其计算公式为：229.8344.1/22gh P kN mρ⨯===图6.1 闸门静水总压力计算简图P6.3.2.3 主梁的形式主梁的形式应根据水头的大小和跨度大小而定，本设计中主梁采用实腹式组合梁。
6.3.2.4主梁的布置根据主梁的高跨比，决定采用双主梁。
两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c 小于0.45H ，且不宜大于3.6m ，底主梁到底止水的距离应符合底缘布置的要求。
故主梁的布置如图6.2所示图6.2 主梁及梁格布置图6.3.2.5 梁格的布置和形式梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。
6.3.3 面板设计根据《利水电工程钢闸门设计规范》（SL74-95），关于面板的计算，先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。
水工钢结构钢闸门课程设计
水工刚结构潜孔式焊接平面钢闸门设计计算书一、设计资料及有关规定:闸门形式：潜孔式平面钢闸门孔口净宽：10m孔口净高：13m上游水位：73m下游水位：0.1m闸底咼程：0m启闭方式：电动固定式启闭机启闭机械：液压式启闭机材料：钢材：Q235-A.F;焊条：E43型；行走支承：采用滚轮支承；止水橡皮：侧止水和顶止水用P型橡皮，底止水用条型橡皮。
制造条件：金属结构制造厂制造，手工电弧焊，满足III级焊缝质量检验标准规范：《水利水电工程刚闸门设计规范SL 1974-2005》混凝土强度等级：C30、闸门结构的形式及布置ffli：闻口援尺寸狙維m（一）闸门尺寸的确定（图1示）i闸门孔口尺寸：孔口净跨：10m孔口净高：13m闸门高度:13.2m闸门宽度：10.4m荷载跨度：13.2m计算跨度：10.4m2计算水头：73m （二）主梁的布置1. 主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=10m, 闸门高度h=13m,L<hb 所以闸门采用5根主梁。
本闸门属中等跨度，为了便于制造和维 护，决定采用实腹式组合梁。
2. 主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各 主梁采用相同的截面尺寸。
3. 梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间 距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SD — 78 （试行）》关于面板的设计，先估算面板厚度，在主梁截 面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1. 估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算t=^ kP -Y0.9aQ]c二C ■uscr■■sce 2皂f-SIR当 b/a < 3 时，a=1.65,则 t=a.0.9 1?5 145=0.065心当 b/a >3 时，a=1.55,则 t=a -------------kp=0.067 a kp0.9x1.55x160根据上表计算，选用面板厚度t=44mm 。
水工钢结构露顶式平面钢闸门设计计算书-水利水电工程钢结构课程设计
目录一、设计资料 (2)二、闸门结构的形式及布置 (2)三、面板设计 (4)四、水平次梁、顶梁和底梁的设计 (5)五、主梁设计 (10)六、横隔板设计 (16)七、纵向连接系设计 (17)八、边梁设计 (18)九、行走支承设计 (20)十、滚轮轨道设计 (21)十一、闸门启闭力和吊耳计算 (22)十二、液压式启闭机 (23)水工刚结构露顶式焊接平面钢闸门设计计算书一、设计资料1、闸门形式：露顶式平面钢闸门；2、孔口尺寸（宽*高）：18m*15m；3、上游水位：14.8m；4、下游水位：0.2m；5、闸底高程：0m；6、启闭方式：液压式启闭机；7、材料：钢结构：Q235-A.F；焊条：E43型；行走支承：滚轮支承；止水橡皮：侧止水用p型橡皮，底止水用条形橡皮；8、制造条件：金属结构制造厂制造，手工电弧焊，满足III级焊缝质量检验标准9、规范：《水利水电工程闸门设计规范SL 1947-2005》二、闸门结构的形式及布置1、闸门尺寸的确定（如下图）闸门高度：考虑风浪所产生的水位超高为0.2m,故闸门高度=14.8+0.2=15m；闸门的荷载跨度为两侧止水的间距：L1=15m；闸门的计算跨度：L=L0+2×0.2=18+0.4=18.4m。
2、主梁的形式主梁的形式根据水头合跨度大小而定，本闸门属中等跨度为了便于制造和维护，决定采用实腹式组合梁。
3.主梁的布置因为L=18.00<1.5H=1.5X15=22.5所以是选取7跟主梁。
根据公式计算每一根主梁距水面的距离，K及第K跟主梁，得：y1=3.78m; y2=6.91m; y3=8.95; y4=10.60m; y5=12.02m; y6=13.29m;y7=14.45m 具体布置见下图：4梁格的布置和形式梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。
水平次梁为连续梁，其间距应上疏下密，使面板各区格所需要的厚度大致相等，梁格的布置具体尺寸见下页图。
