笔记本电池原理图
笔记本Battery工作原理解析
DC 值(设计容量)设计要求的容量 为一个绝对值且一旦设定不会再去改变 设计容量)设计要求的容量,为一个绝对值且一旦设定不会再去改变 EDV 临界值是用来决定何时电池到达一个可编程的空状态, 临界值是用来决定何时电池到达一个可编程的空状态,
分析: 例:Tarzan电池 issue分析 电池 分析 Root cause: KBC bios write the fault EVD value
Protection BD部分 部分
电池保护 IC MM1414:
电池保护功能主要由锂离子保护IC MM1414实现. MM1414 分别对两组串联的Cell电压进行监测实现UVP,OVP 保护， 通过监测MOSFET 两端压差，实现OCP. MM1414管脚功能定义: MM1414C 有三个探测点，即16 ,17 ,18PIN 分别接VM,VH,BATT+, 由于是3CELL 串联,11PIN 要接地(4CELL 时要接VCC). 7,8,9PIN 分别是CDC,COL,COV,即过放电，过电流，过 充电的控制时间点，并且通过与GROUND 分别接一电容来实现. 1PIN 是过充检测输出脚，在正常情况下，它呈高阻状态， 当出现过充时，它呈现低电位，并通过一个三级管， 使充电的MOS 的控制级极呈现高电位，使充电MOS 关断，停止充电. 3PIN 是过电流检测脚，当出现过电流时，它将使5PIN 即DCHG 呈现 高电位，使放电MOS 的控制极呈现高电位，放电MOS 断开，停止放电. 三极管Q6 主要是起到加速Turn off Q2,Q2A 作用.
BQ2040周边电路设计 周边电路设计: 周边电路设计 S81250SG 是一个稳压IC,输出5V 电压供给BQ2040 的VCC, 使之正常工作(BQ2040 正常工作电压VCC: 3-6.5V) . R1,R2, R14, R17和R11起到限流的作用. L1(220)和C1(0.47)起到滤波作用,给BQ2040提供一个稳定 的工作电压. R18, R18A(0.025)并联,并与IC 的9PIN 相连,为其提供一个 精确的参考电压,准确判断充放电 . C5,C3(0.1)和C2(4.7)起到滤波作用. R5(698K),R7(100K)进行分压,为11PIN 感应电压输入提供一 个精确的电池组电压直. R14, R17, Z D1 和Z D2 是起到ESD 保护作用.
笔记本电池
在电池供电的情况下，有时我们正在处理重要文件，如果笔记本电池突然没电了，这是多么尴尬的一件事情， 严重的还可能造成重要数据丢失，但笔记本会提供电源管理软件，其往往还提供了报警功能，允许用户设置电量 不足和电量严重不足时的提醒方式。譬如ThinkPad笔记本内置的电源管理器，用户运行该软件后，可以在“全局 电源设置”窗口中点选“启用电池电量不足警报”，然后设置电池供电量下降到某个时间段（譬如10%），当电 池续航时间只有10%时，系统发出警报声提醒用户尽快保存数据，以防止电量用尽笔记本电脑突然断电，使未保 存的工作付之东流。
设置电池电量报警功能可以及时对用户给予提示以保存信息。方法是 点击打开“控制面版”，双击“电源” 选项，点“警报”菜单栏，“电池不足警报”栏Windows 98默认为10%，“电池严重短缺警报”栏Windows 98默 认为3%，可根据需要进行适当的修改。点击两者的[警报响应]按钮，把“声音警报”和“显示消息”都选中， “电力水平”可不选。这样当电池用到报警界限时，会自动跳出一个警告窗口，并且蜂鸣器发出报警声，以提示 使用者及时保存信息。最后点击[确定]按钮退出电源管理设定。
在日常使用的时候，要保持笔记本电池两端的接触点和电池盖子的内部干净，如果笔记本电池表面很脏，要 用柔软、清洁的干布轻轻擦拭，这样可以避免电量流失。如果打算长时间不使用电池或不使用笔记本时，必须要 将电池从笔记本中取出，并将其完全放电，然后存放在干燥、阴凉的环境里。此外要尽量避免将电池与一般的金 属物品（特别是有磁性的物体）存放在一起，以免电池被金属物氧化或电磁干扰。
定期用光电池，以确保进行完全充电。若需要完全用光电池中的电能，具体做法是：在Power Management对 话框中，选择Battery Drain这种特定电源模式，将其所有的三个Running on Batteries选项均设置为Never， 这样笔记本是电脑就会持续运行。选择该模式，然后进入Alarms选项卡，取消对Low Battery和Critical Battery警告复选框的选中标记（这样，当电池电力不足时，机器不会进入暂停状态）。接下来，让计算机运行 大量占用CPU时间的任务，例如电脑自动运行一些计算复杂的3D演示程序，这样很快就能用完电池中剩余的电能， 当然进行这些处置时别忘了要拔掉交流电插头。
笔记本电池充放电原理
笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以4.2v 来充电, 所以为定电压充电(固定在4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电, 这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 4: 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。

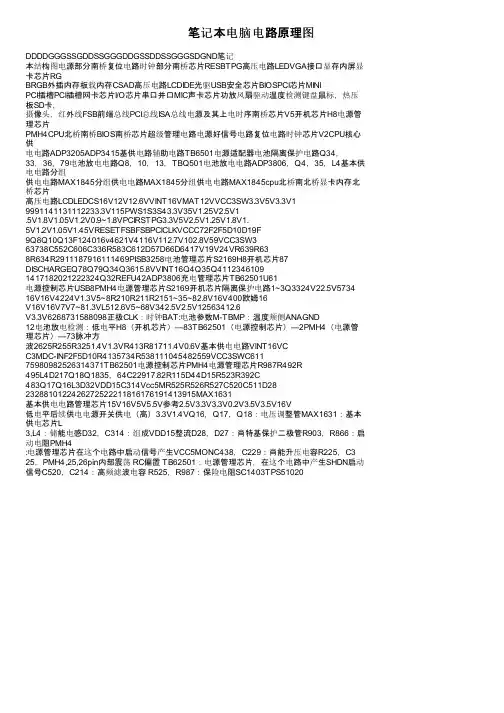

笔记本电脑电源电路图PPT60页
▪
