人教版物理高二选修3-2 6.2传感器的应用(一)同步练习D卷
物理人教版选修32 6.2传感器的应用同步练习教师用卷
物理人教版选修32 6.2传感器的应用同步练习教师用卷1.2.器的电流I、报警器两端的电压U的变化情况是()A. I变大，U变小B. I变小，U变大C. I变小，U变小 D. I变大，U变大【答案】D【解析】解：当传感器R3所在处出现火情时，R3的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流I减小，路端电压U=E−Ir变大，即报警器两端的电压U变大。
传感器R3与电阻R2并联部分的电压U并= E−I(r+R1)，I减小，U并变大，电流表的读数变大。
故选：D。
当传感器R3所在处出现火情时，R3的电阻增大，外电路总电阻增大，根据欧姆定律分析干路电流与路端电压的变化.报警器两端的电压U等于路端电压.根据干路电流的变化，分析并联电路电压的变化.当并联电路的电压增大时，电流表的读数也增大．本题是实际问题，实质上是电路的动态变化分析问题，按“局部到整体，再到局部”的思路分析，并不难．3.电子秤使用的是()A. 超声波传感器B. 温度传感器C. 力传感器 D. 光传感器【答案】C【解析】解：根据电子秤的工作原理，可知当电子秤受到压力的作用时，会显示相应的大小，故使用的是压力传感器，故ABD错误，C 正确；故选：C。
电子称的工作原理是受到力的作用，并显示其大小，应用了压力传感器，从而即可求解。
考查了电子秤的工作原理，使用了压力传感器，了解不同传感器的原理。
4.发生地震时，救援队员用多种生命探测仪搜寻废墟下幸存者发出的具有生命迹象的信息.有一种生命探测仪与自动门、家电遥控系统应用的是同一种类型的传感器.这种传感器是()A. 湿度传感器B. 气体传感器C. 红外传感器 D. 压力传感器【答案】C【解析】解：一切物体均发出红外线，生命探测仪可利用红外线来探测，自动安全门和电视机遥控器使用的是同一类型传感器，红外线是一种不可见的光线，红外报警装置就是利用它将光信号转换为电信号的；故C正确，ABD错误．故选：C．传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．对于传感器我们应该了解它是一种将其它信号转换为电信号，从而实现对电路控制的装置，它的应用也比较广泛，在不同的应用中，它转换的信号不同，我们应具体问题具体分析．5.传感器在日常生活中的应用越来越广泛，温度传感器(实质是自动开关)是其中的一种，某一食品消毒柜就是利用温度传感器来自动控制电路的。

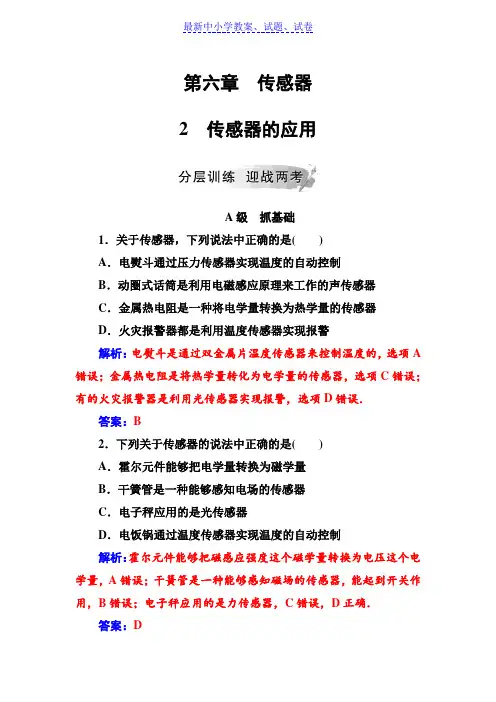

物理(人教版)选修3-2试题：第六章2传感器的应用(1)
第六章传感器2 传感器的应用A级抓基础1．关于传感器，下列说法中正确的是()A．电熨斗通过压力传感器实现温度的自动控制B．动圈式话筒是利用电磁感应原理来工作的声传感器C．金属热电阻是一种将电学量转换为热学量的传感器D．火灾报警器都是利用温度传感器实现报警解析：电熨斗是通过双金属片温度传感器来控制温度的，选项A 错误；金属热电阻是将热学量转化为电学量的传感器，选项C错误；有的火灾报警器是利用光传感器实现报警，选项D错误．答案：B2．下列关于传感器的说法中正确的是()A．霍尔元件能够把电学量转换为磁学量B．干簧管是一种能够感知电场的传感器C．电子秤应用的是光传感器D．电饭锅通过温度传感器实现温度的自动控制解析：霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量，A错误；干簧管是一种能够感知磁场的传感器，能起到开关作用，B错误；电子秤应用的是力传感器，C错误，D正确．答案：D3．如图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图：罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光，呈现高电阻状态，发生火灾时，下列说法正确的是()A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报B．发生火灾时，光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C．发生火灾时，进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D．以上说法均不正确解析：平时，光电三极管收不到LED发出的光，呈现高电阻状态．当有烟雾散射的光照射到光电三极管上时，其电阻变小，所连接的电路接通，就会发出警报，C正确．答案：C4．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数变化与时间t的关系如图乙所示，下列判断正确的是()A ．从t 1到t 2时间内，小车做匀速直线运动B ．从t 1到t 2时间内，小车做匀加速直线运动C ．从t 2到t 3时间内，小车做匀速直线运动D ．从t 2到t 3时间内，小车做匀加速直线运动答案：DB 级 提能力 5．(多选)如图所示是自动调温式电熨斗的结构图，下列说法正确的是( )A ．常温时上下触点是接触的B ．双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲C ．原来温度控制在80 ℃断开电源，现要求60 ℃断开电源，应使调温旋钮下移一些D ．由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些解析：常温工作时，上下触点是接通的，当温度升高时，上层金属片形变大，向下弯曲，切断电源，切断温度要升高则应使调温旋钮下移一些，A 、B 、D 正确，C 错误．答案：ABD6．某仪器内部的电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，当金属块处于平衡时两根弹簧均处于原长状态，此时两灯均不亮．若将该仪器固定在一辆汽车上，则下列说法正确的是()A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，甲灯亮D．当汽车刹车时，乙灯亮解析：汽车加速前进时，M与左边触点接触，乙灯亮，所以B 正确；当汽车刹车时，M与右边触点接触，甲灯亮，所以C正确．答案：BC7．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的．如图甲所示，电源的电动势E＝9.0 V，内阻不计；G为灵敏电流表，内阻R G保持不变；R为热敏电阻，其电阻阻值与温度的变化关系如图乙所示．闭合开关S，当温度等于70 ℃时，电流表示数I1＝2 mA；当电流表的示数I2＝3.6 mA 时，热敏电阻的温度是()A．60 ℃B．80 ℃C．100 ℃D．120 ℃解析：如图乙可知，当t＝70 ℃时，热敏电阻阻值R1＝4 kΩ.由闭合电路欧姆定律知E＝I1(R1＋R G)，代入数值可求得：R G＝500 Ω.当I2＝3.6 mA时，设热敏电阻阻值为R2，则E＝I2(R2＋R G)，可求得R2＝2 kΩ，由图乙可知，这时热敏电阻温度t′＝120 ℃.故正确选项为D.答案：D8．(多选)为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图所示是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)，弹簧劲度系数为100 N/cm.定值电阻R0＝5Ω，ab是一根长为5 cm的均匀电阻丝，阻值R1＝25Ω，电源输出电压恒为U＝3 V，理想电流表的量程为0～0.6 A．当拉环不受力时，滑片P处于a端．下列关于这个电路的说法正确的是(不计电源内阻)()A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时，闭合开关后电流表的读数为0.1 AC．当拉力为400 N时，电流表指针指在0.3 A处D．当拉力为400 N时，电流表指针指在0.5 A处解析：若电路无电阻R0，且金属滑片P在b端时，回路短路损坏电源，R0的存在使电路不出现短路，因此A正确．当拉环不受力时，滑片P在a端，由欧姆定律得，I＝UR0＋R1＝0.1 A，故B正确．拉力为400 N 时，由F ＝k Δx ，则Δx ＝4 cm ，对应的电阻为R aP ＝20Ω，R 1接入电路的电阻R Pb ＝5Ω，由闭合电路欧姆定律得，I ＝U R 0＋R Pb＝0.3 A ，故D 错，C 正确．答案：ABC9．某电容式话筒的原理示意图如图所示，E 为电源，R 为电阻，薄片P 和Q 为两金属极板，对着话筒说话时，P 振动而Q 可视为不动，在P 、Q 间距增大过程中( )A ．P 、Q 构成的电容器的电容增大B ．P 上电荷量保持不变C ．M 点的电势比N 点的低D ．M 点的电势比N 点的高解析：薄片P 和Q 为两金属极板，构成平行板电容器，由C ＝εr S4πkd可知，当P 、Q 间距增大过程中即d 增大，电容C 减小，A 错误．电容器始终与电源连接．两极板电压不变．据电容的定义式C ＝Q U知电荷量减少，B 错误．Q 板上的正电荷流向M 点经N 点到电源正极，故φM ＞φN ，C 错误，D 正确．答案：D。

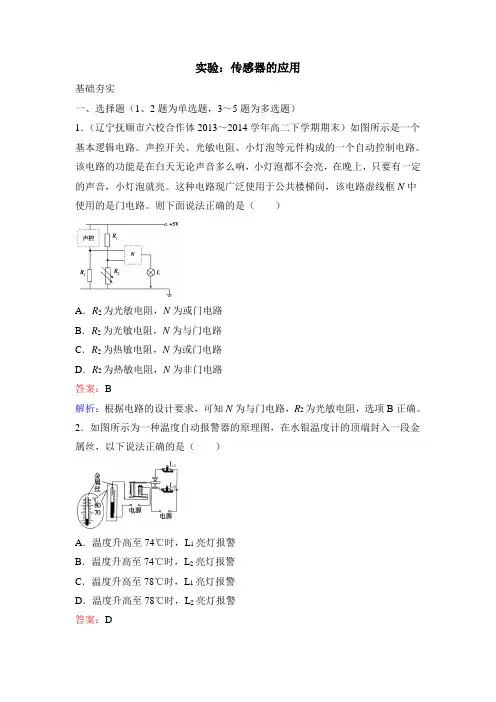

人教版高中物理选修(3-2)-6.3《实验：传感器的应用》同步练习1
实验：传感器的应用基础夯实一、选择题（1、2题为单选题，3～5题为多选题）1．（辽宁抚顺市六校合作体2013～2014学年高二下学期期末）如图所示是一个基本逻辑电路。
声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。
该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。
这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路。
则下面说法正确的是（）A．R2为光敏电阻，N为或门电路B．R2为光敏电阻，N为与门电路C．R2为热敏电阻，N为或门电路D．R2为热敏电阻，N为非门电路答案：B解析：根据电路的设计要求，可知N为与门电路，R2为光敏电阻，选项B正确。
2．如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）A．温度升高至74℃时，L1亮灯报警B．温度升高至74℃时，L2亮灯报警C．温度升高至78℃时，L1亮灯报警D．温度升高至78℃时，L2亮灯报警答案：D解析：当温度低于78°时，线圈中没有电流，此时灯L1亮，但不报警，当温度升高到78°时，线圈中有电流，磁铁吸引衔铁，灯L2被接通，所以灯L2亮且报警，温度升高至74℃时，线圈中没有电流，只是灯L1亮，不会报警。
3．如图所示为一个逻辑电平检测电路，A与被测点相接，则（）A．A为低电平，LED发光B．A为高电平，LED发光C．A为低电平，LED不发光D．A为高电平，LED不发光答案：BC解析：A为低电平时，Y为高电平，LED的电压小，不发光；A为高电平时，Y 为低电平，LED的电压大，发光，故B、C正确。
4.如图是温度报警器电路示意图，下列关于此电路的分析正确的是（）A．当R T的温度升高时，R T减小，A端电势降低，Y端电势升高，蜂鸣器会发生报警声B．当R T的温度升高时，R T减小，A端电势升高，Y端电势降低，蜂鸣器会发生报警声C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声答案：BC解析：当R T温度升高时，电阻减小，A点电势升高到某一数值，Y端电势突然降低，蜂鸣器导通发出警报，A错B对。
高中物理人教版选修3-2课后训练：6.2 传感器的应用 Word版含解析
第六章第2节
一、选择题
1．(多选)许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反应。
它的控制电路中可能接入的传感器是 ( )
A．温度传感器B．光电传感器
C．声音传感器D．热电传感器
答案BC
解析温度传感器是指将温度信号转换为电信号的一类传感器；光电传感器是指将光信号转换为电信号的一类传感器；声音传感器是指将声音信号转换为电信号的一类传感器；热电传感器是指将温度信号转换为电信号的一类传感器。
根据题意，楼道照明灯由两种装置控
制，一是与光有关，二是与声音有关，故本题正确选项为B、C。
2．如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是( )
A．电吉他是光电传感器
B．电吉他是温度传感器
C．电吉他是声音传感器
D．弦改用尼龙材料原理不变
答案 C
解析由电吉他发声原理可知是将声音变化转变为电流的变化，C对，A、B、D错。
3．在防治“非典”期间，在机场、车站等交通出入口，使用了红外线热像仪，红外线热像仪通过红外线遥感，可检测出经过它时的发热病人，从而可以有效控制疫情的传播。
关于红外线热像仪，下列说法正确的是( )
A．选择红外线进行检测，主要是因为红外线光子能量小，可以节约能量
B．红外线热像仪通过发射红外线照射人体来检测
C．红外线热像仪同时还具有杀菌作用。
人教版物理选修3-2同步练习-6.3《传感器的应用(二)》1
第三节：传感器的应用（二）同步练习一基础达标:1．测温仪使用的是（）A．光传感器B．红外线传感器C．温度传感器D．超声波传感器2．下列器件是应用光传感器的是（）A．鼠标器B．火灾报警器C．测温仪D．电子秤3．鼠标器使用的是（）A．压力传感器B．温度传感器C．光传感器D．红外线传感器4．关于电饭锅的说法正确的是（）A．电饭锅中的温度传感器其主要元件是氧化铁B．铁氧体在常温下具有铁磁性，温度很高时失去铁磁性C．用电饭锅烧水，水开时能自动断电D．用电饭锅煮饭时，若温控开关自动断电后，它不能自动复位5．应用温度传感器可以远距离读取温度的数值，这是把_________转变为_________的一大优点．6．测温仪中的测温元件可以是热敏电阻、_________、热电偶等，还可以是_________等．7．如图，将万用表的选择开关置于欧姆挡，再将电表的两支表笔分别与光敏电阻R G的两端相连，这时表针恰好指在刻度盘的中央．若用不透光的黑纸将R G包裹起来，表针将向_________（填“左”或“右”）转动；若用手电筒光照射R G，表针将向_________（填“左”或“右”）转动．8．简单地说，光敏电阻就是一个简单的_________传感器，热敏电阻就是一个简单的_________传感器．9．机械式鼠标器的内部中的光传感器接收到的是断续的_________，输出相应的_________信号．10．烟雾散射式火灾报警器内装有发光二极管LED、光电三极管和不透明的挡板．平常光电三极管收不到LED发出的光，呈现_________电阻状态．当有烟雾时因其对光的散射作用，使部分光线照射到光电三极管上，其电阻变_________．与传感器连接的电路检测出这种变化，就会发出警报．能力提升：11．如图是利用光敏电阻自动计数的示意图，其中A是发光仪器，B是接收光信号的仪器，B中的主要元件是光电传感器——光敏电阻．试简要叙述自动计数的原理．12．如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻．当照射光强度增大时（）A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压降低13．在电熨斗中装有双金属片温度传感器，请简要叙述一下电熨斗如何自动控制温度．14．设计制作一个温度自动控制装置（温控报警器）：自己设计一个由热敏电阻作为传感器的简单自动控制实验．在图6-3-6中画出设计电路，并进行连接．15、如图表示普通电冰箱内温度控制器的结构，铜制的测温泡1、细管2和弹性金属膜盒3连通成密封的系统。
山西省高中物理人教版选修3-2第六章第2节传感器的应用同步练习
山西省高中物理人教版选修3-2第六章第2节传感器的应用同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共4题；共8分)1. （2分）许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（）①温度传感器②光传感器③声音传感器④热传感器A . ①②B . ②③C . ③④D . ②④2. （2分）电梯门不会夹伤人的手，是因为电梯门安装了什么传感器（）A . 温度传感器B . 红外线传感器C . 压力传感器D . 生物传感器3. （2分）街道旁的路灯、江海里的航标灯都要求夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的（）A . 压敏性B . 光敏性C . 热敏性D . 三种特性都利用了4. （2分）酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾。
酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A . U越大，表示C越小，C与U成反比B . U越大，表示C越大，C与U成正比C . U越大，表示C越小，但是C与U不成反比D . U越大，表示C越大，但是C与U不成正比二、多项选择题 (共4题；共12分)5. （3分）关于干簧管，下列说法正确的是（）A . 干簧管接入电路中相当于电阻的作用B . 干簧管是根据热胀冷缩的原理制成的C . 干簧管接入电路中相当于开关的作用D . 干簧管是作为电控元件以实现自动控制的6. （3分）如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻（光照时电阻会变小），下列说法中正确的是（）A . 当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B . 当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C . 当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D . 当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大7. （3分） (2017高二下·晋中期末) 自行车速度计是利用霍尔效应传感器获知自行车的运动速率．如图甲所示，自行车前轮上安装一块磁铁，轮子每转一圈，这块磁铁就靠近传感器一次，传感器会输出一个脉冲电压．图乙为霍尔元件的工作原理图．当磁场靠近霍尔元件时，导体内定向运动的自由电荷在磁场力作用下偏转，最终使导体在与磁场、电流方向都垂直的方向上出现电势差，即为霍尔电势差．下列说法正确的是（）A . 根据单位时间内的脉冲数和自行车车轮上的磁铁所在圆的半径即可获知车速大小B . 自行车的车速越大，霍尔电势差越高C . 图乙中霍尔元件的电流I是由正电荷定向运动形成的D . 如果长时间不更换传感器的电源，霍尔电势差将减小8. （3分）如图是霍尔元件的工作原理示意图，如果用d表示薄片的厚度，k为霍尔系数，对于一个霍尔元件d、k为定值。
人教版 高二物理 选修3-2 6-2、3 同步练习习题(含答案解析)
人教版高二物理选修3-2 6-2、3 同步练习习题（含答案解析）第6章第2~3节1．关于传感器的作用，下列说法正确的有()A．通常的传感器可以直接用来进行自动控制B．传感器可以用来采集信息C．传感器可以将感受到的一些信号转换为电学量D．传感器可以将所有感受到的信号都转换为电学量答案：BC解析：传感器是将感受到的非电学量转换为电学量的仪器，不同的传感器感受不同的信号，B、C对．2．关于电子秤中应变式力传感器的说法正确的是()A．应变片是由导体材料制成B．当应变片的表面拉伸时，其电阻变大；反之，变小C．传感器输出的是应变片上的电压D．外力越大，输出的电压差值也越大答案：BD解析：应变片多用半导体材料制成，故选项A错．传感器输出的是上、下两应变片的电压差，并且随着外力的增大，输出的电压差值也就越大，故C错，D对．3．下列说法中正确的是()A．电饭锅中的敏感元件是光敏电阻B．测温仪中测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现出高电阻状态答案：B解析：电饭锅中的敏感元件是感温铁氧体，A错误；机械式鼠标中的传感器接收断续的红外线脉冲，输出相应的电脉冲信号，C错误；火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态，D错误．4．为随时发现大坝内的裂痕等安全隐患，在修建三峡大坝时，应在坝内埋入以下哪一种传感器() A．温度传感器B．位移传感器C．光纤传感器D．湿度传感器答案：C解析：当大坝出现裂缝时，埋没于其中的传感光纤受到拉剪作用，引起光纤产生微弯，并引发光强损耗，通过光损耗变化大小、分布状态的距离，从而迅速检测出裂缝的位置、宽度等．5．关于测温仪，下列说法中正确的是()A．测温用的金属热电阻的阻值不能随温度的变化而变化B．在非典期间，机场车站用的测温仪非常迅速的测出人的体温，它是利用了红外线敏感元件C．热敏电阻的特点是随温度的升高而电阻变小D．课本提到的各种温度计材料，都是随温度的变化电阻会有明显的变化答案：BCD6.如图所示会议室中和宾馆房间的天花板上装有的火灾报警器的结构原理图：罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光，呈现高阻状态．发生火灾时，下列说法正确的是()A．进入罩内的烟雾遮挡住了光线，使光线三极管电阻更大，检测电路检测出变化发出警报B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D．以上说法均不正确答案：C解析：由火灾报警器的原理可知，发生火灾时烟雾进入罩内，使光发生散射，部分光线照在光电三极管上电阻变小，与传感器相连的电路检测出这种变化，发出警报，C对．7.如图所示为某型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，k为弹簧，S为一对触头，A、B、C、D为四个外接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是()A．A与B接信号电压，C与D可跟被控制电路串联B．A与B接信号电压，C与D可跟被控制电路并联C．C与D接信号电压，A与B可跟被控制电路串联D．C与D接信号电压，A与B可跟被控制电路并联答案：A解析：由图可知A 、B 是电磁继电器线圈，所以A 、B 应接信号电压，线圈随信号电压变化使电磁继电器相吸或相斥，从而使C 、D 接通或断开，进而起到控制的作用，所以A 正确．8．热敏电阻有两种，一种是正温度系数电阻，即PTC 元件，它的阻值随着温度的升高而增大；另一种是负温度系数电阻，即NTC 元件，它的阻值随温度的升高而减小，将一个热敏电阻和欧姆表相连，如果电阻是NTC 元件，现对其表面喷洒一些酒精，将会发现欧姆表的读数__________(填“增大”或“减小”)．如果电阻是PTC 元件，现用吹风机对其吹热风，将会发现欧姆表读数__________(填“增大”或“减小”)．答案：增大 增大解析：将酒精喷洒一些在NTC 元件表面上，由于酒精迅速蒸发，NTC 元件表面上温度降低，因NTC 元件，它的电阻随温度的降低而增大；将会发现欧姆表的读数变大；用吹风机向PTC 元件吹热风，它的电阻值随温度的升高而增大． 9.如图所示，为大型电子地磅电路图，电源电动势为E ，内阻不计．不称物体时，滑片P 在A 端，滑动变阻器接入电路的有效电阻最大，电流较小；称物体时，在压力作用下使滑片P 下滑，滑动变阻器的有效电阻变小，电流变大．这样把重力值转换成电信号，将电流对应的重力值刻在刻度盘上，就可以读出被称物体的重力值。
[精品]新人教版选修3-2高中物理强化训练6.2《传感器的应用》及答案
![[精品]新人教版选修3-2高中物理强化训练6.2《传感器的应用》及答案](https://img.taocdn.com/s3/m/c44b873ea8114431b90dd869.png)
1如图1所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，是闸刀卡口，M、N接电线，闸刀处于垂直纸面向里、磁感应强度B＝1 T的匀强磁场中，O间距离为10 c。
当磁场力为02 N时，闸刀开关会自动跳开。
则要使闸刀开关能跳开，O中通过的电流的图1大小和方向为( )A．电流方向→O B．电流方向O→．电流大小为1 A D．电流大小为05 A解析：根据左手定则，电流方向O→，故A错B对，由F＝BIL得I＝＝2 A，故、D错。
答案：B2如图2所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出，下列说法正确的是( )A．电吉他是光电传感器B．电吉他是温度传感器图2 ．电吉他是声音传感器D．弦改用尼龙材料原不变解析：由电吉他发声原可知是将声音变转变为电流的变，对，A、B、D错。
答案：3．许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反应。
它的控制电路中可能接入的传感器是( ) A．温度传感器B．光电传感器．声音传感器D．热电传感器解析：温度传感器是指将温度信号转换为电信号的一类传感器；光电传感器是指将光信号转换为电信号的一类传感器；声音传感器是指将声音信号转换为电信号的一类传感器；热电传感器是指将温度信号转换为电信号的一类传感器。
根据题意，楼道照明灯由两种装置控制，一是与光有关，二是与声音有关，故本题正确选项为B 、。
答案：B4．压敏电阻的阻值随所受压力的增大而减小，有位同利用压敏电阻设计了判断小车运动状态的装置，某工作原如图3甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示的变规律如图乙所示，下列判断正确的是( )图3A ．从1到2时间内，小车做匀速直线运动B ．从1到2时间内，小车做匀加速直线运动．从2到3时间内，小车做匀速直线运动D ．从2到3时间内，小车做匀加速直线运动解析：在0～1内，电流I 恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动；在1～2内，电流I 变大，压敏电阻阻值变小，压力变大，小车做变加速运动，A 、B 皆错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版物理高二选修3-2 6.2传感器的应用（一）同步练习D卷姓名:________ 班级:________ 成绩:________一、选择题 (共20题；共45分)1. （2分）很多汽车的车窗有防夹手功能．车窗在关闭过程中碰到障碍时会停止并打开．实现该功能可能使用的传感器是（）A . 生物传感器B . 气体传感器C . 温度传感器D . 压力传感器2. （3分） (2017高二下·钦州期末) 关于传感器的应用，下列说法中正确的是（）A . 电饭锅中的敏感元件是光敏电阻B . 测温仪中测温元件可以是热敏电阻C . 用传感器探究作用力和反作用力的关系的实验，所用的测力装置是力传感器D . 火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态3. （2分） (2018高二下·烟台期中) 压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断竖直升降机运动状态的装置，其工作原理图如图甲所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动的过程中，电流表示数如图乙所示，已知升降机静止时电流表的示数。
下列判断正确的是（）甲乙A . 从0到时间内，升降机一定静止B . 从到时间内，升降机可能做匀加速直线运动C . 从到时间内，升降机运动时的加速度在变化D . 从到时间内，升降机可能向下匀加速运动4. （2分）传感器已广泛应用在生产、生活中．下列关于传感器的说法正确的是（）A . 冰箱控温系统使用了温度传感器B . 电容式话筒使用了温度传感器C . 日光灯启动器使用了光传感器D . 火警报警器使用了压力传感器5. （2分）温度传感器广泛应用于室内空调、电冰箱等家用电器中,它是利用热敏电阻的阻值随温度变化的特性来工作的。
如图甲所示,电源的电动势E=9 V,内阻不计;G为灵敏电流表,内阻Rg保持不变;R为热敏电阻,其电阻阻值与温度的变化关系如图乙所示。
闭合开关S,当R的温度等于20 ℃时,电流表示数I1=2 mA;当电流表的示数I2=3.6 mA时,热敏电阻的温度是（）。
A . 60 ℃B . 80 ℃C . 100 ℃D . 120 ℃6. （3分）燃气灶的点火开关有两种：一种是电脉冲点火开关，它是依靠干电池产生的电流脉冲经变压器输出非常高的电压，击穿空气后点火；另一种是电子压电点火开关，它的工作原理是压电陶瓷片受一定方向的外力作用而发生机械形变，相应地输出很高的电压，击穿空气后点火．下面对于这两种点火开关的理解正确的是（）A . 电脉冲点火开关是一种传感器B . 电子压电点火开关是一种传感器C . 压电陶瓷片完成的能量转化是电能转化为光能D . 压电陶瓷片完成的能量转化是机械能转化为电能7. （2分） (2017高二上·上饶期末) NTC热敏电阻器即负温度系数热敏电阻器，也就是指阻值随温度的升高而减小的电阻．负温度系数的热敏电阻R 2接入如图所示电路中，R1为定值电阻，L为小灯泡，当温度降低时（不考虑灯泡和定值电阻阻值随温度变化）（）A . 小灯泡变亮B . 小灯泡变暗C . R 1两端的电压增大D . 电流表的示数增大8. （2分）如图是测量汽车质量的地磅示意图，汽车的质量可通过电流表的示数读出，下列说法正确的是（）A . 电流表的示数越大说明被测汽车质量越大B . 电流表的示数越大说明被测汽车质量越小C . 把图中的电流表换成电压表同样能测量汽车的质量D . 地磅的最大量程只由弹簧的劲度系数决定，与电路的有关参数无关9. （2分）自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了（）A . 温度传感器B . 生物传感器C . 红外线传感器D . 压力传感器10. （2分）关于传感器，下列说法正确的是（）A . 所有传感器都是由半导体材料做成的B . 金属材料也可以制成传感器C . 干簧管是一种能够感知电场的传感器D . 传感器一定是通过感知电压的变化来传递信号的11. （2分）金属铂的电阻值对温度高低非常敏感，如图中可能表示金属铂电阻的U－I图线是（）A .B .C .D .12. （3分）利用半导体材料可以制成（）A . 标准电阻B . 热敏电阻C . 光敏电阻D . 温度报警器13. （3分） (2017高二下·上饶期中) 一矩形线圈在匀强磁场中匀速转动，产生的正弦交变电流如图所示，由图可知错误的是（）A . 该交变电流的有效值为10 AB . 该交流电动势的频率为25HzC . 当t=0.01s时，线圈处于中性面位置D . 当t=0.015s时，穿过线圈的磁通量最大14. （2分）(2016·宿州模拟) 如图所示为正弦交流电经过整流器处理后的电压波形，其电压的有效值是（）A . 1.5VB . 1VC . VD . V15. （2分） (2016高二上·射阳期中) 近年来，酒驾几乎成为一种“社会公害”，交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器的电阻r′的倒数与酒精气体的浓度C 成正比，R0为定值电阻．以下关于电流表的示数I与酒精气体浓度C之间的关系的图象，正确的是（）A .B .C .D .16. （2分） (2016高三上·泰州期中) 如图所示，是一火警报警的一部分电路示意图．其中R2为热敏材料制成的传感器，该传感器的电阻随温度的升高而增大，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A . I变小，U变小B . I变大，U变小C . I变小，U变大D . I变大，U变大17. （2分）下列仪器内部装有传感器的是（）A . 天平B . 刻度尺C . 红外测温仪D . 弹簧测力计18. （2分）在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度t的变化关系如图所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是（）①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A . ①③B . ②③C . ②④D . ①④19. （3分）如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则（）A . 当有人通过而遮蔽光线时，A、B之间电压升高B . 当有人通过而遮蔽光线时，A、B之间电压降低C . 当仅增大R2的阻值时，可增大A、B之间的电压D . 当仅减小R2的阻值时，可增大A、B之间的电压20. （2分）传感器被广泛的应用在日常生活中，下列用电器中，没有使用温度传感器的是（）A . 遥控器B . 空调机C . 电冰箱D . 电饭锅二、填空题 (共2题；共5分)21. （3分） (2017高二上·扶余期末) 一理想变压器，原线圈1100匝，接在220V交流电路上．现用它对10只“36V 60W”的灯泡供电，副线圈需要________匝，通过原线圈的电流________．如果其中一只灯泡突然短路，则通过原线圈的电流会________（填增大、不变、减小，等于零）．22. （2分）模块机器人具有三个部分，它们分别是传感器、控制器和执行器．模块机器人的控制器内存有5种控制方法；可使用的传感器大致有5类，列表如下：执行器模块为小灯模块、电动机模块．某同学要设计一个装置，当有光照射且有声音时，电动机才会转，则应选择的控制器序号为________，应使用的传感器序号为________．三、实验题 (共1题；共4分)23. （4分） (2017高三上·嘉兴期末) 传感器在物理实验研究中具有广泛的应用．单摆在运动过程中，摆线的拉力在作周期性的变化．这个周期性变化的力可用力传感器显示出来，从而可进一步研究单摆的运动规律．（1）实验时用游标卡尺测量摆球直径，示数如图甲所示，该摆球的直径d=________mm；（2）接着测量了摆线的长度为l0，实验时用拉力传感器测得摆线的拉力F随时间t变化的图象如图乙所示，则重力加速度的表达式g= ________（用题目和图中的已知物理量表示）；（3）某小组改变摆线长度l0，测量了多组数据．在进行数据处理时，甲同学把摆线长l0作为摆长，直接利用公式求出各组重力加速度值再求出平均值；乙同学作出T2﹣l0图象后求出斜率，然后算出重力加速度．两同学处理数据的方法对结果的影响是：甲________，乙________（填“偏大”、“偏小”或“无影响”）．四、计算题 (共2题；共19分)24. （10分）酒后驾车危害极大，为此，新交规实施以来，鹤壁市交通警察重点查处酒后驾车．酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图所示．电源电压为6V恒定，当电流表的示数为0.3A时，表明该驾驶员没有酒驾，酒精气体传感器正常工作．R0为定值电阻，阻值为10Ω．请计算：（1）酒精气体传感器正常工作的电阻R1；（2）酒精气体传感器正常工作一天（24h），所消耗的电能．25. （9分）育才中学科技小组的小明同学自行设计了一个地磅，其原理如图1所示．设电源两端电压U恒为定值，R0为定值电阻，滑动变阻器的总电阻为R、总长度为L ，滑动触头与托盘固联，开始时触头位于变阻器最上端A，并能随轻弹簧一起上下滑动．已知滑动变阻器的电阻与其接入电路的长度成正比；当对地磅施加压力F时，弹簧的长度会缩短L ．请回答：（1）定值电阻R0的作用是________．（2）电流表的示数与待测物体质量m之间的关系式为________；此地磅的刻度特点是________．（3）有同学建议小明将原理图改为图2所示，你认为这样改________（填“好”或“不好”）.（4）请你在图2的基础上，在图3的方框里画出你改进后的电路图，这样的好处是什么？参考答案一、选择题 (共20题；共45分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、16-1、17-1、18-1、19-1、20-1、二、填空题 (共2题；共5分)21-1、22-1、三、实验题 (共1题；共4分) 23-1、23-2、23-3、四、计算题 (共2题；共19分)24-1、24-2、25-1、25-2、25-3、25-4、。
