电子元器件的规格参数知识讲解
电子元器件的主要参数
电子元器件的规格参数
描述电子元器件的特性参数的数量称为它们的规格参数。规格参数包括标称值、允许偏差值与精度等级、额定值与极限值。
(1)标称值:电子设备的社会需求量是巨大的,电子元器件的种类及年产量则更为繁多巨大。然而,电子元器件在生产过程中,其数值不可避免地具有离散化的特点;并且,实际电路对于元器件数值的要求也是多种多样的。为了便于大批量生产,并让使用者能够在一定范围内选用合适的电子元器件,我们规定出一系列的数值作为产品的标准值,称为标称值。
在制作那些要求长期稳定工作或工作环境温度变化较大的电子产品时,应当尽可能选用温度系数较小的元器件,也可以根据工作条件考虑产品的通风、降温,以至采取相应的恒温措施。
(2)噪声电动势和噪声系数:电子设备的内部噪声主要是由各种电子元器件产生的。我们知道,导体内的自由电子在一定温度下总是处于“无规则”的热运动状态之中,从而在导体内部形成了方向及大小都随时间不断变化的“无规则”的电流,并在导体的等效电阻两端产生了噪声电动势。噪声电动势是随机变化的,在很宽的频率范围内都起作用。由于这种噪声是自由电子的热运动所产生的,通常又把它叫做热噪声。温度升高时,热噪声的影响也会加大。
(2)允许偏差值与精度等级:实际生产出来的元器件,其数值不可能和标称值完全一样,总会有一定的偏差。用百分数表示的实际数值和标称值的相对偏差,反映了元器件数值的精密程度。对于一定标称值的元器件,大量生产出来的实际数值呈现正态分布,为这些实际数值规定了一个可以接受的范围,即为相对偏差;规定了允许的最大范围,叫做数值的允许偏差(简称“允差”)。不同的允许偏差也叫做数值的精度等级(简称“精度”),并为精度等级规定了标准系列,用不同的字母表示。例如,常用电阻器的允许偏差有±5%、±10%、±20%三种,分别用字母J、K、M标记它们的精度等级(以前曾用Ⅰ、Ⅱ、Ⅲ表示)。精密电阻器的允许偏差有±2%、±1%、±0.5%,分别用G、F、D表示
常用电子元器件型号命名法与主要技术参数
常用电子元器件型号命名法与主要技术参数电子元器件是电子产品中非常重要的一部分，为了便于识别和使用，每种电子元器件都有相应的型号和技术参数。
本文将介绍常用电子元器件的命名法和主要技术参数，以帮助读者更好地了解电子元器件。
1. 电阻器电阻器通常用来限制电路中的电流，并改变电压和功率。
电阻器的命名法为“R+数字”，数字表示电阻值。
例如，R100表示100欧姆的电阻器。
电阻器的主要技术参数有：电阻值：电阻器的电阻值越大，电路中的电流越小。
功率：功率越大，电阻器发热越多。
精度：电阻器的精度越高，电路中的电流越精确。
温度系数：温度系数可以影响电阻器的电阻值。
2. 电容器电容器通常用来存储能量或阻止电流。
电容器的命名法为“C+数字”，数字表示电容值。
例如，C1μF表示1微法的电容器。
电容器的主要技术参数有：电容值：电容值越大，电容器可以存储的电力越大。
电压：电容器的电压越高，它可以承受的电力也越高。
电容器类型：电容器根据构造材料的不同，分为有机电容器和无机电容器。
3. 二极管二极管通常用来控制电流的方向。
二极管的命名法为“D+数字”，数字表示型号。
例如，D1N4148表示1N4148型号的二极管。
二极管的主要技术参数有：正向工作电压：正向工作电压是二极管正向工作时的最大电压。
反向击穿电压：反向击穿电压是二极管能承受的最大反向电压。
反向电流：反向电流是二极管反向工作时的电流。
4. 晶体管晶体管通常用来放大电流和控制电路。
晶体管的命名法为“Q+数字”，数字表示型号。
例如，Q2N3904表示2N3904型号的晶体管。
晶体管的主要技术参数有：最大工作电压：最大工作电压代表晶体管工作的最大电压。
最大功率：最大功率代表晶体管可以承受的最大功率。
放大系数：放大系数代表晶体管从输入信号到输出信号的增益。
5. 电感器电感器通常用来阻止电路中的交流电流。
电感器的命名法为“L+数字”，数字表示型号。
例如，L100表示100微亨的电感器。
最全电子元件规格说明
電子元件規格說明
為大家對電子元件有一個認識，看懂BOM中對 電子元件的描述，本教材對常用元件分類，主要 參數，元件外觀分別作了詳細闡述。 希望大家能通過這個教程對電子元件有一個 新的認識，也希望大家對教材的不足指出批評。 本人將予以改進。
電子變壓器（ELECTRON TRANSFORMER)
電子變壓器
二極管(Diode)
用途不同，類型繁多，以下介紹几种常用二極管 1.整流二極管:用它可以將交流電變成直流電,例如：IN4007. 2.發光二極管:作信號指示用或者其它用途. 3.紅外線發射管:一般用在遙控電路.外形同普通5mm發光二極管. 4.光敏二極管:一般用在信號檢測電路,它有很多不同的外形。 DR系列激光二極管就屬于這種類型。也稱光電二極管或激光接收 管. 5.光電耦合器：他是一種特殊的二極管.由發光二極管和光敏二極 管組成. *紅外線接收頭:它不屬于二極管,由紅外線接收管和內部放大電路 組成。 6.雙二極管:它是由兩個二極管組成,外形象貼片三極管, DR系列 BAV70就是這種封裝.這種二極管根據PN結方向可分PN型和NP型。
二極管的封裝形式比較繁多,即使同一個類型的二極管他會存在不 同的封裝.比如：發光二極管它有直插式的,也有貼片的.有三個腳 的也有兩個腳的.
電解電容Polarized aluminiumel elctrolytic
電解電容
高壓電容
各种电子元器件的命名,规格,型号基础知识
变压器的基本知识变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
一、变压器的基本原理图1是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。
在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。
当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁心里总磁通量不变。
如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。
变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。
二、变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。
这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。
由“涡流”所产生的损耗我们称为“铁损”。
另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。
电子元器件最全知识
电子知识大全归纳第一章电子元器件第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的局部叫电阻.1.2 电阻器的英文缩写：R〔Resistor〕与排阻RN1.3 电阻器在电路符号： R 或1.4 电阻器的常见单位:千欧姆〔KΩ〕, 兆欧姆〔MΩ〕1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。
即欧姆定律：I=U/R。
表 1.7 电阻的作用为分流、限流、分压、偏置、滤波〔与电容器组合使用〕和阻抗匹配等。
1.8 电阻器在电路中用“R〞加数字表示，如：R15表示编号为15的电阻器。
1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差那么用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示 47×102Ω〔即4.7K Ω〕； 104那么表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精细电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差X围(见图一)四色环电阻器〔普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差X围.(见图二)五色环电阻器〔精细电阻〕图1-2 三位有效数字阻值的色环表示法d、SMT精细电阻的表示法，通常也是用3位标示。

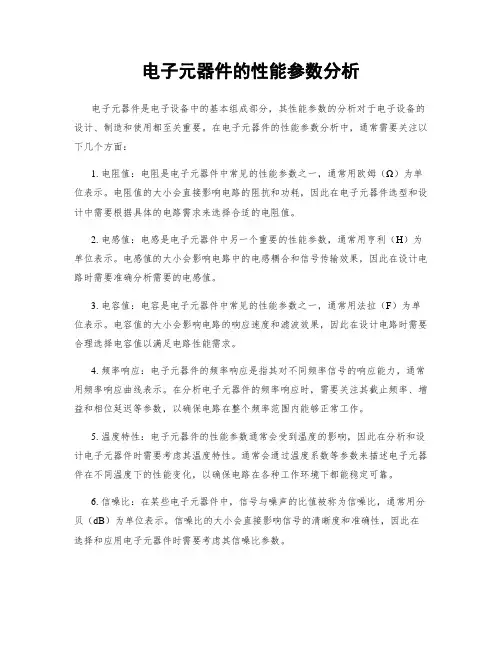

电子元器件的性能参数分析
电子元器件的性能参数分析电子元器件是电子设备中的基本组成部分，其性能参数的分析对于电子设备的设计、制造和使用都至关重要。
在电子元器件的性能参数分析中，通常需要关注以下几个方面：1. 电阻值：电阻是电子元器件中常见的性能参数之一，通常用欧姆（Ω）为单位表示。
电阻值的大小会直接影响电路的阻抗和功耗，因此在电子元器件选型和设计中需要根据具体的电路需求来选择合适的电阻值。
2. 电感值：电感是电子元器件中另一个重要的性能参数，通常用亨利（H）为单位表示。
电感值的大小会影响电路中的电感耦合和信号传输效果，因此在设计电路时需要准确分析需要的电感值。
3. 电容值：电容是电子元器件中常见的性能参数之一，通常用法拉（F）为单位表示。
电容值的大小会影响电路的响应速度和滤波效果，因此在设计电路时需要合理选择电容值以满足电路性能需求。
4. 频率响应：电子元器件的频率响应是指其对不同频率信号的响应能力，通常用频率响应曲线表示。
在分析电子元器件的频率响应时，需要关注其截止频率、增益和相位延迟等参数，以确保电路在整个频率范围内能够正常工作。
5. 温度特性：电子元器件的性能参数通常会受到温度的影响，因此在分析和设计电子元器件时需要考虑其温度特性。
通常会通过温度系数等参数来描述电子元器件在不同温度下的性能变化，以确保电路在各种工作环境下都能稳定可靠。
6. 信噪比：在某些电子元器件中，信号与噪声的比值被称为信噪比，通常用分贝（dB）为单位表示。
信噪比的大小会直接影响信号的清晰度和准确性，因此在选择和应用电子元器件时需要考虑其信噪比参数。
总之，电子元器件的性能参数分析是电子设备设计和应用中至关重要的一环，只有准确分析和理解各种性能参数，才能确保电路的性能和稳定性。
通过合理选择和设计电子元器件，可以提高电子设备的性能和可靠性，满足不同应用场景的需求。
希望以上分析能够帮助您更好地理解电子元器件的性能参数。
电子元器件参数
1.线绕精密电阻和电位器的分布参数（分布电容和分布电感） 由于线绕精密电阻和电位器存在分布参数，所以线绕精
密电阻和电位器的匝数较多时，往往采用无感绕制法绕制，即 正向绕制的匝数和反向绕制的匝数相同，以尽量减小分布电感。 2.传输电缆的分布参数 可以把一条传输电缆看成是由分布电容、分布电感和电阻联合 组成的等效电路，如图1所示
1.电容器的标称容量与允许偏差标志在电容器上的电容量称 作标称容量。
电容器的实际容量与标称容量存在一定的偏差，电容器的 标称容量与实际容量的允许最大偏差范围，称作电容器的允许 偏差。电容器的标称容量与实际容量的误差反映了电容器的精 度。精度等级与允许偏差的对应关系如表1所示。一般电容器 常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级。
电容器电容量的基本单位是法，用字母F表示。因为实际中 的电容器的容量往往比1F小得多，所以电路中常用的单位有微 法(μF)、纳法（nF）和皮法(pF)等，
其关系是: 1法=106微法 1微法=103纳法=106皮法 2.电路图形符号和电容器的作用
(1)电容器的图形符号如图1所示
(2)电容器的作用 在电子电路中，电容器通常具有滤波、旁路和耦合等功能。
5.电容器的绝缘电阻 电容器的绝缘电阻的值等于加在电容器两端的电压与通过
电容器的漏电流的比值。电容器的绝缘电阻与电容器的介质材 料和面积、引线的材料和长短、制造工艺、温度和湿度等因素 有关。
对于同一种介质的电容器，电容量越大，绝缘电阻越小。 电容器绝缘电阻的大小和变化会影响电子设备的工作性能， 对于一般的电子设备，选用绝缘电阻越大越好。
电阻的标称
电阻识别
直接标称 220Ω 4R7＝4.7Ω 103＝10*103Ω＝10K 14=1*104Ω=10KΩ
最全电子元器件介绍(PPT_93页)解读
28
3.常见电感器图示:
29
30
4.电感器的主要参数:
a.标称电感量:
电感器上标注的电感量的大小.表示线圈本身固有特性,主 要取决于线圈的圈数,结构及绕制方法等,与电流大小无关,反 映电感线圈存储磁场能的能力,也反映电感器通过变化电流时 产生感应电动势的能力.单位为亨(H).
b.允许误差 :
电感的实际电感量相对于标称值的最大允许偏差范围称为 允许误差.
的改变,其特性变化不明显.适用于要求较高的耦合、旁路、 滤波电路及10兆以下的中频场合.
• Y5V(Z5U):属2类陶瓷介质,具有很高的介电常数,常用于生
产小体积,大容量的电容器,其容量随温度改变比较明显.但成 本较低,仍广泛用于对容量,损耗要求不高的耦合、滤波、旁 路等电路场合.
25
电感器&磁珠
d.根据电路特点选用:
高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化 膜电阻等高频电阻. 低频电路:绕线电阻、碳膜电阻都适用. 功率放大电路、偏置电路、取样电路:电路对稳定性要求比 较高,应选温度系数小的电阻器. 退耦电路、滤波电路: 对阻值变化没有严格要求,任何类电 阻器都适用.
e.根据电路板大小选用电阻:
压敏电阻可分为无极性(对称型)和有极性(非对称型)压敏电阻. 选用时,压敏电阻器的标称电压值应是加在压敏电阻器两端电 压的2-2.5倍.另需注意压敏电阻的温度系数.
d.湿敏电阻:
是对湿度变化非常敏感的电阻器,能在各种湿度环境中使用.它 是将湿度转换成电信号的换能器件.选用时应根据不同类型号 的不同特点以及湿敏电阻器的精度、湿度系数、响应速度, 湿度量程等进行选用.
线直通磁环）的线圈习惯称之为磁珠; 电感是储能元件,而磁珠是能量转换（消耗）器件; 电感多用于电源滤波回路,磁珠多用于信号回路,用于 EMC对策; 磁珠主要用于抑制电磁辐射干扰,而电感用于这方面 则侧重于抑制传导性干扰.两者都可用于处理EMC、 EMI问题; 电感一般用于电路的匹配和信号质量的控制上.在模 拟地和数字地结合的地方用磁珠.
