【物理】物理初三年级下册第一次模拟考试精选试卷练习(Word版 含答案)
九年级物理下学期第一次模拟考试试题试题_3
HY达孜中学2021届九年级物理下学期第一次模拟考试试题创作人：历恰面日期：2020年1月1日一．选择题〔满分是36分，每一小题3分〕1．以下属于电功单位的是〔〕A．V•A B．J/w C．kW•h D．kW2．如图是本地PM2.5来源分布图。
据此，以下措施对减少PM2.5效果最不明显的是〔〕A．减少汽车的保有量B．植树造林C．用风能与太阳能发电替代燃煤发电D．减少工业消费中二氧化碳的排放3．凸透镜的焦距为15cm，以下说法正确的选项是〔〕A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大4．“估测〞是物理学中常用的一种方法，以下估计值中，最接近实际的是〔〕A．人正常步行时的速度约为5m/sB．住宅楼每层楼的高度约为3mC．一本物理书的质量约为30gD．中学生脉搏跳动一次的时间是约为3s5．如下图，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开。
扯掉玻璃板后，会发生什么变化？以下说法正确的选项是〔〕A．空气因为重力的作用才进入下面的瓶子里B．空气和二氧化氮只会在下面的瓶子里混合C．二氧化氮的密度比空气大，它不能进到上面的瓶子里D．一段时间是后两种气体会在两个瓶子内均匀混合在一起6．在奥运赛场上有这样一些比赛情景，其中不能用惯性知识解释的是〔〕A．急行跳远运发动要助跑一段间隔后才起跳B．跳高运发动跳过杆后从最高点落向地面C．百米短跑运发动到达终点后不能立即停下来D．投掷链球时运发动快速旋转链球后掷出，链球继续向前运动7．菜刀的刀刃磨得锋利是为了〔〕A．减小压强B．增大压强C．减小压力D．增大压力8．如下图的电路中，电源两端电压保持不变。
闭合开关S，电流表、电压表均有示数；假设再闭合开关S1，那么以下说法中正确的选项是〔〕A．电压表的示数变小B．电流表的示数变大C．电压表的示数不变D．电压表的示数变大9．如图，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路。
【物理】物理初三年级下册第一次模拟考试精选试卷练习(Word版 含答案)
一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
【物理】物理初三年级下册第一次模拟考试精选试卷检测题(Word版 含答案)
一、初三物理 欧姆定律 易错压轴题（难）1．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V ，R x 的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。
(1)闭合开关前滑动变阻器的滑片应置于______（选填“a ”或“b ”）端；试触时，发现电流表指针偏转到如图乙所示位置，说明电流表正、负接线柱______；(2)排除故障后，小华将5Ω的电阻接入电路中，移动滑片P 到某一位置，此时电流表的示数如图丙所示，电路中的电流为_______A ；(3)小华将10Ω的电阻替换5Ω的电阻接入电路中，闭合开关后，若不调节滑动变阻器，电压表示数会______（选填“变大”、“不变”或“变小”）；(4)小华依次把四个备选电阻接入电路，调节滑动变阻器，使电压表的示数为2V 不变，那么滑动变阻器接入电路的阻值变化范围是______Ω。
【答案】b 相反 0.2 变大 2.5~10 【解析】 【分析】 【详解】(1)[1]闭合开关前，应将变阻器的滑片置于阻值最大的位置，即b 端。
[2]由图乙知，试触时，电流表的指针反向偏转了，这是电流表正负接线柱接反了。
(2)[3]由题意知，电源电压为3V ，则通过电路的最大电流3V 0.6A 5ΩU I R === 所以电流表的量程应选择0~0.6A ，所以由图丙知，电流表的示数为0.2A ，即此时电路中的电流为0.2A 。
(3)[4]将10Ω的电阻替换5Ω的电阻，而滑片的位置保持不变，据串联电路的特点知，定值电阻的阻值变大，其两端的电压将变大。
(4)[5]在实验探究中，定值电阻两端的电压保持为2V ，则变阻器两端的电压U =3V-2V=1V当备选电阻接入的是5Ω时，变阻器接入电路的阻值最小，据串联电路的特点有5Ω∶R min =2V ∶1V那么变阻器接入电路的最小阻值R min =2.5Ω当备选电阻接入的是20Ω时，变阻器接入电路的阻值最大，据串联电路的特点有20Ω∶R max =2V ∶1V那么变阻器接入电路的最大阻值R max=10Ω所以变阻器接入电路的阻值变化范围是2.5Ω~10Ω2．小宸利用如图甲所示的电路研究电流随电压变化的情况。
【物理】九年级第一次模拟考试精选测试卷测试卷(解析版)
一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。
(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。
实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。
电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。
小聪分析数据发现无法得出相应的实验结论。
请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。
实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。
【物理】九年级物理下册第一次模拟考试精选测试卷测试卷(含答案解析)
一、初三物理欧姆定律易错压轴题（难）1．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。
(1)图中部分导线已连好，请用笔画线代替导线将电路连接完整。
___(2)根据实物图在虚线方框内画出实验电路图。
____(3)将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图所示，则电压表示数为________V，此时灯丝的电阻为________Ω。
(4)改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在如图中作出小灯泡的U－I图象。
_____【答案】 2.512.5【解析】【详解】（1）滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：（2）先画出电源，从电源的正极出发，依次画出开关、滑动变阻器、灯泡、电流表回到负极，然后把电压表并联在灯泡两端，如下图所示：（3）由图3可知，电压表的量程为0～3V，分度值为0.1V，灯泡两端的电压为2.5V，由I=可知，此时灯丝的电阻R===12.5Ω2．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a”或“b”）端。
①当电源反接时（如图丙），无论怎么移动滑片，电流表都________（选填有或无）示数②当电源正接时（如图丁），闭合开关，观察发现电流表无示数，二极管也不发光，于是他们找来一电压表，接在c、d两端，发现电压表有示数，为1.4 V，电路无断路情况，移动滑片，发现电压表示数变大，电流表也有示数，对此，他们猜想当电源正接时二极管导电性能与它两端的电压大小有关．他们认真完成实验，并将记录的部分数据填入下表中。
电压/V 1.4 1.5 1.7 1.9 2.0 2.1 2.2 2.3 2.4 2.5电流/mA00 2.0 4.012.022.032.042.052.060.0（2）分析以上实验可知发光二极管具有________（选填“单”或“双”）向导电的特性。

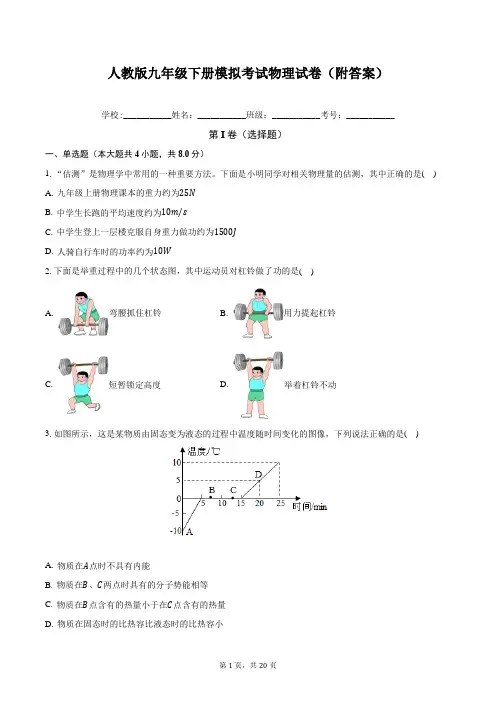

人教版九年级下册模拟考试物理试卷(附答案)
人教版九年级下册模拟考试物理试卷（附答案）学校:___________姓名：___________班级：___________考号：___________第I卷（选择题）一、单选题（本大题共4小题，共8.0分）1.“估测”是物理学中常用的一种重要方法。
下面是小明同学对相关物理量的估测，其中正确的是( )A. 九年级上册物理课本的重力约为25NB. 中学生长跑的平均速度约为10m/sC. 中学生登上一层楼克服自身重力做功约为1500JD. 人骑自行车时的功率约为10W2.下面是举重过程中的几个状态图，其中运动员对杠铃做了功的是( )A. 弯腰抓住杠铃B. 用力提起杠铃C. 短暂锁定高度D. 举着杠铃不动3.如图所示，这是某物质由固态变为液态的过程中温度随时间变化的图像，下列说法正确的是( )A. 物质在A点时不具有内能B. 物质在B、C两点时具有的分子势能相等C. 物质在B点含有的热量小于在C点含有的热量D. 物质在固态时的比热容比液态时的比热容小4.绿色出行，保护环境，从你我做起。
某同学骑自行车上学，在用打气筒给自行车轮胎打气的过程中，发现气筒的外壁发热。
下列说法正确的是( )A. 气筒外壁上部温度比下部温度低B. 打气筒发热主要是摩擦生热造成的C. 打气过程中，筒内气体压强变小D. 气筒内气体内能是通过热传递方式改变的二、多选题（本大题共2小题，共6.0分）5.如图所示，用相同的滑轮组成甲、乙两个滑轮组，在相同时间内分别将质量相等的两物体匀速提升相同高度，忽略绳重和摩擦。
下列判断正确的是( )A. 两滑轮组做的额外功一样多B. 甲滑轮组做的有用功比乙的多C. 两滑轮组的机械效率一样大D. 甲滑轮组的总功率比乙的小6.在跳伞运动中，人与伞匀速下落，E k表示人的动能，E P表示人的重力势能，重力对人做的功和功率分别为W和P，则它们随时间t变化的图像正确的是( )A. B.C. D.第II卷（非选择题）三、填空题（本大题共8小题，共16.0分）7.正确认识物理量的意义是学好物理的基础。
【物理】九年级物理下册第一次模拟考试精选测试卷练习(Word版 含答案)
一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。
【物理】人教版物理初三年级下册第一次模拟考试精选试卷检测题(WORD版含答案)
一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。
实验器材均完好．．．。
(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。
小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。
闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。
当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。
根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。
（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。
小明在小华电路基础上，将电压表换为另一量程并联在R x两端。
为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。
【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初三物理欧姆定律易错压轴题（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000A 减小 【解析】 【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。
（二）（1）观察微安表（g ）可知，其量程为400uA ，分度值为10uA ，表中示数为150uA ，根据欧姆定律可知热敏电阻的阻值为：-41.5V 1.5V===10000150uA 1.510AU R I =Ω⨯热热热； （2）观察图像（h ）可知，A 、B 、C 三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C 次之，B 几乎无变化），所以灵敏度最高的“测温头”是A 。
2．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。
_____①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。
①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。
②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他_____（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。
③推断铅笔芯接入电路的阻值_____（填写范围）。
(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡【答案】滑动变阻器断路 2.8V 20 不应14Ω~15Ω见解析【解析】【分析】【详解】(1)[1]电源为2节干电池，电压小于3V ，所以电压表量程应选0~3V 的量程，电压表与铅笔芯并联，铅笔芯串联接入电路。
连接电路如图所示：①[2]闭合开关，电流表无示数说明电路断路，电压表接在铅笔芯两端无示数，而接在滑动变阻器两端有示数，说明滑动变阻器断路。
②[3]电压表的量程为0~3V ，分度值为0.1V ，所以图乙中电压表的示数为2.8V 。
[4]由欧姆定律可知电阻为2.8V ==20Ω0.14AU R I(2) ②[5]应用等效法测电阻时，滑动变阻器的电阻应该保持不变，使S 1接b 时铅笔芯两端电压与S 1接a 时电阻箱两端电压相等，即分压效果相等，电阻箱的电阻等于铅笔芯电阻。
所以实验时不应该移动滑动变阻器。
[6]图丙中电阻箱的阻值为15Ω，观察到电压表示数略大于U ，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U ，则由串联分压规律可知此时电阻箱阻值变小，即电阻箱的阻值调为14Ω，所以铅笔芯接入电路的阻值为14Ω~15Ω。
(3)[7]实验次数太少，具有偶然性。
3．小华做测量电阻的实验，电源电压为6V ，滑动变阻器标有“20Ω 1A ”字样。
(1)在图甲中用笔画线代替导线将实验电路连接完整。
_______ (2)闭合开关前应将滑动变用器的滑片移动到_______端。
(3)闭合开关后，电压表示数如图乙所示，为准确测量这一电压，接下来小华应进行的操作是________。
(4)实验中，滑片置于某位置时，电压表示数突然变为0，而电流表示数不变。
产生这一现象的原因是_________。
(5)下表五组数据中有一组数据不是本实验中测得的，它是第_______（填写表格中表示序号的数字）组，你判断的依据是_________。
序号12345U/V 1.0 2.0 3.0 4.0 5.0I/A0.100.190.300.400.51【答案】最左换接电压表的小量程电压表断路 1 定值电阻两端的电压最小为2V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻两端，将滑动变阻连入电路，如图所示(2)[2]闭合开关前，滑动变阻器右边电阻丝连入电路，应将滑动变阻的滑片移动最左端。
(3)[3]由图乙知，电压表大量程分度值为0.5V，示数为2V＜3V，为提高测量的准确程度，选用电压表的小量程。
(4)[4]实验中，滑片置于某位置时，电流表示数不变，说明电路是通路，电路中的总电阻不变，电压表示数突然变为0，说明电压表所在的支路断路。
(5)[5][6]由表中数据，根据欧姆定律，定值电阻3.0V 10Ω0.30AU R I ≈== 根据分压原理，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压10Ω6V 2V 1V 10Ω20ΩR U U R R =⨯=⨯=>++最小滑所以第1组数据不是本实验中测得的。
4．方方做了“研究通过定值电阻的电流与它两端电压的关系”的实验后，欲探究通过小灯泡的电流与小灯泡两端电压的关系。
现有电压为9V 的电源、规格为“6V 3.6W ”的小灯泡、规格为“2A 10Ω”的滑动变阻器、导线、开关、电流表和电压表等器材。
方方根据图甲所示电路实验时发现无论怎么调节滑动变阻器，电压表示数始终较大，无法探究电压更小时小灯泡的电流与电压的关系。
方方在老师的指导下，设计了如图乙所示的电路图，继续实验。
(1)当使用图甲电路进行实验，滑动变阻器阻值调到最大时，电压表示数为4伏，此时电流表示数为______；(2)方方根据电路图乙，连接实物电路如图丙所示。
老师说少连了一根导线，请你帮她在图中添上这根导线______；(3)方方按图乙正确连接后进行实验，采集数据，绘制了小灯泡电流与电压关系的曲线图，如图丁所示。
①AB 段是直线，可得出的探究结论是：在电压较小时，______； ②BC 段明显发生弯曲，是因为______。
【答案】0.5A 通过小灯泡的电流与它两端的电压成正比 灯丝的电阻变大【解析】 【分析】(1)根据串联电路的电压关系求出滑动变阻器两端的电压，由UI R=，求出电路中的电流。
(2)根据图乙确定图丙的连接。
(3)根据灯丝的电阻与温度的关系分析。
【详解】(1)[1]由图甲知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，由题意知，灯泡两端的电压为4V ，所以滑动变阻器两端的电压为U 滑=U -U 灯=9V-4V=5V所以电路中的电流为5V0.5A 10ΩU I R ===滑滑 (2)[2]由图乙知，滑动变阻器的左半部分与灯泡并联，所以连接如图所示：(3)①[3]由图象知，AB 段是一段直的线段，可知，在电压较小时，通过灯泡的电流与它两端的电压成正比。
②[4]BC 段出现弯曲，是由于灯丝的电阻随温度的升高而增大，电压较高时，灯丝的温度也随之升高，因此灯丝的电阻也会增大，从而造成电流与电压不成正比的现象。
【点睛】本题主要是测量小灯泡的电阻实验，考查了灯丝电阻与温度的关系，同时考查了实验中所遇问题及解决方法，很具有实用性。
5．在探究“电流与电压、电阻的关系“实验中，实验室老师给小莉和小明同学分别准备了以下器材：电源（电压恒为4.5 V ）、电压表、电流表。
滑动变阳器、开关。
“5Ω、10Ω、15Ω”的定值电阻各一个，导线若干。
(1)根据如图所示的实物图在虚线框内画出对应的电路图（______）；(2)闭合开关后，移动滑动变阻器的滑片，发现电流表有示数，电压表的示数始终为0，经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的______（填字母）；(3)小莉同学在“探究电流与电压的关系”时，记录的电流表与电压表的示数如表一所示，请在坐标中描点画出U- I图像（______），由此得出的实验结论是______；表一实验次数电压U/V电流I/A1 1.00.22 1.50.33 2.00.44 2.50.5表二实验次数电阻R/Ω电流I/A150.62100.33150.24(4)小明同学在“探究电流与电阻的关系”时，测得的三组数据如表二所示。
由于操作不当，导致表二中第______次实验的数据存在情误，出错的原因是______。
小明及时纠正了错误，得出了正确的测量结果和实验结论。
接着小明又计算出本次实验中滑动变阻器连入电路的阻值范围是______。
