针焰试验仪测试指导书
针焰试验机(IEC60695针焰测试仪)试验说明
针焰试验机（IEC60695针焰测试仪）试验说明新IEC版本IEC60695-11-5:2004《着火危险试验第11-5部分:试验火焰一针焰试验方法一设备、确认试验方法和导则》，取代了IEC60695-2-2:1991和1994修订件。
而现行有效的国家标准GB/T5169.5-1997《电工电子产品着火危险试验第2部分:试验方法第2篇：针焰试验》(它等同IEC60695-2-2:1991)，它已被国标委列人2008年的修订计划，修订后的标准将等同IEC60695-11-5:2004(见表1)。
1、试验的一般说明警告：为保护操作人员的健康，进行试验时应采取预防措施来防止:——爆炸或着火的危险；——烟雾和(或)有毒产物的吸入；——有毒的残留物。
本试验用于评定在规定的条件下，试验火焰不会引起部件的起燃，或在规定的条件下，试验火焰使可燃部件起燃，其燃烧持续时间或燃烧程度是有限的，火焰或从试验样品上落下的燃烧或灼热颗粒不会使着火蔓延。
本试验评定可能由其他起燃元件产生的小火焰对试验样品的影响，有关的产品标准应规定施加火焰的持续时间和验收准则。
2、试验设备的说明a)燃烧试验仪产生试验火焰的燃烧器是由长至少35mm、内径0.5mm±0.1mm和外径不超过0.9mm的管子所构成。
IS09626规定的管材(标准壁厚或薄壁0.8mm)能够满足木标准规定的内径0.5mm±0.1mm和外径不超过0.9mm的要求。
燃烧试验仪使用丁烷气或丙烷气，其纯度不低于95%。
不允许空气进人到燃烧器管子内。
b)火焰在燃烧器沿垂直位置放置时，对着暗背景在柔光下观察，调节供气火焰高度应为12mm±1mm(见图1a)，温度从100℃±5℃升到700℃±3℃的时间应为23.5s±1.0s。
c)燃烧试验机燃烧试验机的内部体积应至少具有0.5m3。
试验箱应提供无通风的环境，而允许正常的热循环空气通过试验样品。
针焰燃烧测试(针焰燃烧试验)
针焰燃烧测试常于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门以及绝缘材料、工程塑料或其它固体可燃材料行业等进行小火焰起燃源程序仿真试验。
适用于：灯具照明、电子电器、汽车部件、动力电池、燃料电池、金属材料、电线电缆、塑胶制品、生物医疗、电力工程、建筑建材、轨道交通、其他行业产品的针焰燃烧检测。
中1创1盟1实1验室针焰燃烧测试参考标准：
符GB 5169.5-2008、 IEC 60695-2-2、IEC 60695-11-5等相关标准要求。
针焰试验指导书
1.0目的:正确使用针焰测试仪，以确保实验数据的准确性, 确保公司质量符合规定要求，满足客户对产品质量的要求。
1.1 适用范围：公司所有需求产品。
2.0 测试设备：名称：针焰试验机2.1 引用标准：IEC 60695-11-5:2004、GB/T 5169.5-2008《电工电子产品着火危险试验第 5 部分：试验火焰针焰试验方法装置/确认试验方法和导则》3 试验的说明3.1 如果可能，试验样品应为完整的成品、部件或元件。
必要时，拆掉部分外壳或截取适当的部分进行试验，但必须仔细地确保试验条件在形状、空气流通、热应力效应和可能产生的火焰，以及燃烧或灼热颗粒落到试验样品附近等方面的影响与正常使用时出现的情况无显著的差别。
3.2 不要将试验火焰施加到由于切割所产生的边缘上。
3.3 样品数量为3个3.4 试验样品，白松木板和绢纸在温度15℃-35℃、相对湿度45％～75％的大气环境下放置24h。
有特殊要求，则以要求为准。
3.0 职责实验室技术员：负责设备的操作.维护和保养。
工程师：负责作业的指导书和各项实验标准的制作，并点检设备各项参数并记录。
实验室主任：负责审核各种资料，检查和监督工作以及人员的调配和安排。
并对外联系设备的维修。
4.0 针焰测试操作指引：4. 1.第一次操作前，请认真仔细的阅读操作指引。
4. 2.点检设备。
（每周星期一点检一次）4. 3.实验设备使用方法与操作规程：4.4 请熟悉试验机控制面板后再插电操作：序号按钮名称按钮作用1 电源开关电源总开关2 风扇测试完毕用于强排燃烧废气3 照明测试前或者测试后用于观察测试结果4 电流调节用于调节测试电流5 控制面板整体控制界面和测试数据触摸屏操作面板风扇开关照明开关电原开关气阀开关面板操作指示燃烧时间设定5. 试验前的准备5.1 试验样品，白松木板和绢纸在温度15℃-35℃、相对湿度45％～75％的大气环境下放置24h。
5.2检查设备和仪器是否符合本项目试验要求。
针焰燃烧试验仪实验操作流程

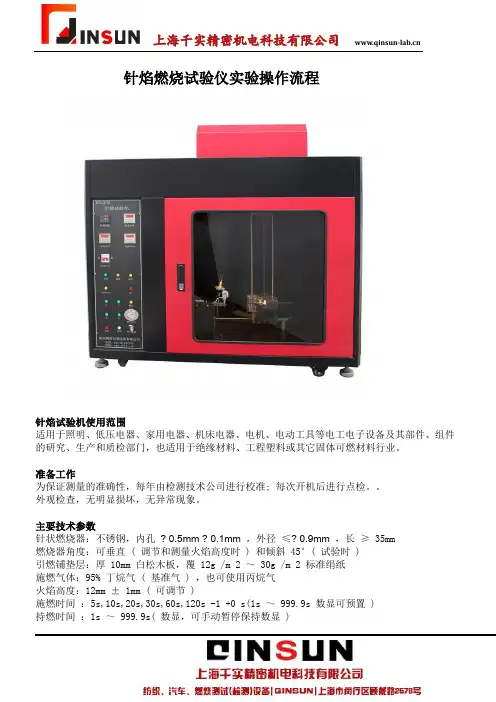

针焰燃烧试验仪实验操作流程针焰试验机使用范围适用于照明、低压电器、家用电器、机床电器、电机、电动工具等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
准备工作为保证测量的准确性，每年由检测技术公司进行校准; 每次开机后进行点检。
外观检查，无明显损坏，无异常现象。
主要技术参数针状燃烧器：不锈钢，内孔? 0.5mm ? 0.1mm ，外径≤? 0.9mm ，长≥ 35mm燃烧器角度：可垂直 ( 调节和测量火焰高度时 ) 和倾斜 45°( 试验时 )引燃铺垫层：厚 10mm 白松木板，覆 12g /m 2 ～ 30g /m 2 标准绢纸施燃气体：95% 丁烷气 ( 基准气 ) ，也可使用丙烷气火焰高度：12mm ± 1mm ( 可调节 )施燃时间：5s,10s,20s,30s,60s,120s -1 +0 s(1s ～ 999.9s 数显可预置 )持燃时间：1s ～ 999.9s( 数显，可手动暂停保持数显 )试验空间≥ 0.5m 3 ，背景黑色箱体材质冷轧板静电喷涂温度传感器 K 型? 0.5mm 绝缘式铠装电偶，铠装套耐热 1100℃燃气焰温梯度 100℃± 2℃～ 700℃± 3℃ ( 室温～ 999℃ )实验电源 AC220V 50Hz针焰试验仪的校验操作规程1、试验样品的位置除非有关标准另有规定,试验样品应安放在正常使用时最可能发生燃烧的位置进行试验。
试验样品的固定方法不应对试验火焰或火焰蔓延效应产生影响,应和正常使用条件下的情况一致。
2、试验火焰的施加试验火焰应施加在试验样品易于受到火焰影响的表面部位,该火焰由正常使用或故障条件所导致。
火焰试验位置的例子见图1(b)和图1(c)。
在有关标准中应规定试验火焰施加的持续时间。
GB7000.1-2007中13.3.1规定:试验火焰施加于样品上可能出现最高温度的点,时间10s。
电气绝缘材料针焰试验作业指导书.doc
GB、EN、 IEC 标准针焰试验作业指导书修订修订修订内容摘要页次版次修订审核批准日期单号2011/03/30 / 系统文件新制定4A/0 / / / 批准：审核：编制：GB、EN、 IEC 标准针焰试验作业指导书1.适用范围适用于成品及其部件和元件，也适用于固体电气绝缘材料或其它可燃材料。
2.参考标准GB/T 5169.5-1997 《电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验》GB4706.1-2005《家用和类似用途的电器的安全第1部分：通用要求》3.试验的主要设备针焰试验装置。
4．试验的说明4.1如果可能，试验样品应为完整的成品、部件或元件。
必要时，拆掉部分外壳或截取适当的部分进行试验，但必须仔细地确保试验条件在形状、空气流通、热应力效应和可能产生的火焰，以及燃烧或灼热颗粒落到试验样品附近等方面的影响与正常使用时出现的情况无显著的差别。
4.2不要将试验火焰施加到由于切割所产生的边缘上。
4.3样品数量为3个。
5.试验前的准备5.1 试验样品，白松木板和绢纸在温度15℃-35 ℃、相对湿度45％～ 75％的大气环境下放置 24h。
5.2 检查设备和仪器是否符合本项目试验要求。
5.3 试验前，准备样品资料（材料成分、样品结构图等）、样品的着火危险分析和检测记录。
5.4 将样机状况、样机标识内容及有关技术参数填写在检测记录上。
6.试验方法6.1 调节火焰高度到 12±1mm，火焰温度从 100℃± 2℃升到 700℃± 3℃的时间为 23.5s±1.0s 。
6.2 将试验样品垂直安装在夹具上固定好，将燃烧器与水平面成45°夹角，调节燃烧器和夹具使燃烧器与样品底面距离8mm或侧面距离 5mm。
6.3 在厚约 10mm平滑的白松木板上紧裹一层娟纸，并置于施加针焰的试验样品位置下面的 200±5mm处。
6.4打开仪器电源，将试验时间和观察时间设定为30s。
火焰试验仪操作说明书
火焰试验仪操作说明书一、操作流程1. 准备工作：在进行火焰试验前，确保环境安全，并进行以下准备工作：- 检查火焰试验仪是否处于正常工作状态。
- 确保试验室或工作场所通风良好。
- 确认试验仪器已经连接电源，并检查电源电压是否与试验要求相符。
2. 开机与校准：- 按下电源按钮启动火焰试验仪，待指示灯亮起。
- 进行校准操作，将试验仪器调整至标定状态，并确保准确度达到要求。
3. 样品准备：- 根据试验要求，选择合适的样品，并确保其表面清洁干燥。
- 若需对样品进行预处理，请按照相应的预处理要求进行操作。
4. 开始试验：- 将样品放置于试验仪器适当的位置，确保样品与火焰点火装置的距离符合要求。
- 调节试验参数如火焰高度、时间等，按下开始按钮。
5. 结束试验：- 在试验结束后，按下停止按钮，火焰试验仪停止工作。
- 将样品从试验仪器中取出，进行下一步处理或评估。
二、操作注意事项1. 安全操作：- 在操作火焰试验仪时，务必遵循相关的安全操作规程。
- 避免在无专业指导或经验不足的情况下操作试验仪器。
2. 维护与保养：- 定期检查试验仪器的工作状态，并进行必要的维护与保养。
- 清洁试验仪器的外部表面，并定期清理试验仪器内部的灰尘等杂物。
3. 试验参数设置：- 根据具体试验要求，正确设置试验仪器的参数。
- 每次试验前，确保参数设置符合试验要求，并与相关标准进行验证。
4. 数据记录与分析：- 在试验过程中，及时记录与保存试验数据。
- 对试验数据进行合理的分析与评估，为后续工作提供参考。
三、故障排除1. 无法启动：- 检查电源连接是否正常。
- 确认电源开关是否关闭或损坏。
- 检查电源电压是否正常，并确保符合试验仪器要求。
2. 火焰不稳定：- 检查试验仪器与样品的距离是否符合要求。
- 检查火焰点火装置是否损坏或堵塞。
- 清洁试验仪器中的灰尘或杂物。
3. 数据异常：- 检查数据记录仪器是否正常工作。
- 确认试验参数设置是否准确。
针焰试验仪测试指导书
主题:针焰试验仪测试指导书12测温时间表3施焰时间表4持燃时间表5持燃停止键6火焰调节阀789试验启动键10测温复位键11121314电源开关键1.51.71.92.22.32. 注意事项:1.8试验中观察样品的燃烧情况,样品持续燃烧时间不能超过30s,且样品上落下的任何燃烧物不能引燃下面的试验纸。
注意观察及时按持燃停止键，请记录相关的试验数据。
试验停止健测试前先检查仪器是否正常,仪器各功能键能否正常操作,然后接上供仪器使用的AC220V,首先在试验箱右边外挂燃气罐的地方装上燃气罐,打开电源,按试验启动键,使燃烧器移到左试验结束后按风机开关排除烟气,并将试验箱右边外挂的燃气罐取下。
1.6进行温度校验操作,点着火焰,调节好电热偶与燃针管的距离,启动测温开关，当温度上升到100℃时，计时器开始自动计时,当升到700℃时,计时器将自动停止计时并保持记录。
一般温度从100℃上升到700℃的时间为23.5s±1s为合格。
检验火焰合格后按试验启动键开始试验。
1.3调节施焰时间和持燃时间,设定火焰施加时间为10秒,持燃时间为30秒,也可以根据产品的要求另行设定。
在样品的垂直下方200±5mm处放置一张试验纸（Tissue Paper）。
1.4顺时针调节火焰调节阀到最小位置,按供气键8接通气源,逆时针慢慢调节火焰调节阀，同时用打火机或火柴点火,点燃火焰后调节火焰调节阀,使火焰的高度稳定在测试所需的高度。
1.11.21. 操作方法:右端垂直位置。
端,将样品固定在夹具上,调整针管使其与水平面成45度角,并使样品与针管的距离为4mm，若从侧面燃烧样品则针管到样品的垂直距离约为8mm。
然后按试验停止键，将燃烧器退回到温度表测温开关供气键停气键风机开关50H z的电源，在确保仪器在正常状态下进行测试。
2.1审核: 批准: 日期： 编制：输入电源为AC220V±10％,排气管应通出窗外。
每次试验开始时,注意将火焰调节阀调至最小,以免点火失控。
针焰燃烧试验仪
针焰燃烧试验仪针焰试验仪适用于检测电子元器件、电器件、机械部件、注塑件等电器产品的阻燃性能。
本机是模拟产品内部在故障条件下所产生了小火焰，用模拟技术评定着火危险性。
基本信息标准设计标准GB5169.5-2008 、GB4706.1-2005IEC60695IEC60695-2-2(2004)产品组成针焰试验仪是由针焰燃烧器、工作室和测温装置三部分组成。
本机符合IEC60695-2-2(2004)、GB5169.5-2008、GB4706.1等试验标准。
产品参数●工作电压:AC220V，50Hz;●施焰时间:可调(0~999.9S);●持燃时间:0~999.9S ，自动记录，随意暂停;●火焰高度:12±1mm可调;●火焰温度测量:从100℃±5℃升到700℃±3℃的时间为23.5S±1S,温度显示:0-1000℃±0.5℃;●气源种类:丁烷(用户自备);●施焰角度:0~45°可调;●针头高度:大于35mm(内径ф0.5，外径ф0.9);●气量大小可调(流量计);●外形尺寸:1100X1150X550mm(内部体积大于0.5立方，可订制0.75立方、1立方)箱体内壁黑色, 光照度小于20lx,箱体由1.2厚304不锈钢制作,燃烧箱与控制箱在同一箱体;●热电偶:φ0.5 铠装镍铬/镍铝丝,K分度，英国进口，对地绝缘;●配接物盘一个、绢纸五张、松木板一件;仪器主要配件产地或品牌:1. 继电器:欧姆龙。
2. 数字仪表:采用韩国autonics(奥托尼克斯)显示.3. 断路器:施耐德4. 按钮、开关、指示灯:上海。
5. 箱体:由1.2厚的304不锈钢板制成，表面喷漆。
6. 关闭仪器室门。
7. 按下AGC上运行时间显示下面的计时器复位按钮。
如果显示器正在计数，按定时器开始按钮关闭它。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制：
第1页共2页
审核：
批准：
日期：
指导书主题：针焰试验仪测试指导书
文件编号:
副本号:
Hale Waihona Puke 版次/改次：A/15.4 规定的铺底层 为了评定火焰蔓延的可能性，例如从试验样品上落下的燃烧或灼热颗粒引起的火焰蔓 延，在试验样品下方放置铺底层，铺底层一般是由正常使用试验样品时其周围或底下 的材料或元件组成，试验样品与铺底层的距离应与在正常使用条件下安装的试验样品 一致。
5.10 试验结束后按风机开关排除烟气,并关闭燃气。
6.
注意事项:
6.1 试验时注意燃气回路有否漏气,如接头、气管是否密封，以免发生意外，影响针焰高 度的稳定性。试验结束后，必须将气罐取下，对燃气回路定期检查。
6.2 输入电源为 AC220V±10％,排气管应通出窗外。
6.3 每次试验开始时,注意将火焰调节阀调至最小,以免点火失控。
指导书主题：针焰试验仪测试指导书
文件编号:
副本号:
版次/改次：A/1
1. 2. 3. 4.
5. 5.1 5.2 * 5.3
实验目的：用于检测塑胶材料的阻燃性 。 适用范围：适用于材料性能实验室。 参考标准：GB 7000.1-2007:13 耐热，耐火和耐起痕 & GB 5169.5-2008
功能说明： ① 温度表 ② 测温时间表 ③ 持燃时间表 ④ 施焰时间表 ⑤ 持燃停止键 ⑥ 火焰调节阀 ⑦ 测温开关 ⑧ 供气键 ⑨ 试验启动键 ⑩ 测温复位键 ⑾ 停气键 ⑿ 试验停止健 ⒀ 风机开关 ⒁ 电源开关键
编制：
第2页共2页
审核：
批准：
日期：
5.5 如果试验样品是设备的组件或部件，并进行单独测试时，除非有关规范另有规定，在 厚约10 mm 的平滑木板上，紧密覆盖一层包装绢纸，将其置于施加针焰的试验样品 下方200 mm 士5 mm 处。符合ISO 4046-4: 2002 中4.215 要求的绢纸柔软而结实， 轻质包装绢纸12 g/m2 -30 g/m2 。
5.6 如果试验样品是一个完整的独立式设备，按其正常使用的位置放置在覆盖了一层绢纸 的木板上，覆盖了绢纸的木板在设备底部四周向外延长至少100 mm 。
5.7 如果试验样品是一个完整的壁挂式设备，按其正常的使用位置固定在覆盖了绢纸的木 板上方200 mm士5 mm 处。
5.9 结果评定： 如果试验样品符合下列情况之一，可认为能耐受针焰试验： a) 试验样品无火焰和灼热，并且规定的铺底层或包装绢纸没有起燃； b) 在移开针焰后，试验样品和周围的零部件的火焰或灼热丝在 30s 内熄灭，而且周 围的零部件没有完全烧毁以及规定的铺底层或包装绢纸没有起燃。
测试时在试验箱右边外挂燃气罐的地方装上燃气罐, 调节供气量使火焰高度为： 12mm±1mm,如果在火焰施加期间试验样品滴下熔化或火焰的材料，燃烧器可与垂线 倾斜 45°以防止材料落入燃烧管，燃烧器顶端中心与试验样品剩余部分之间保持 8mm ±1mm 的空间，忽略熔化的材料丝, 打开电源,按试验启动键, 并使样品与针管的水平 距离为 5mm±1mm，针管到样品的垂直距离约为 8mm±1mm。除非有关规范另有规 定，施加试验火焰持续时间为 10S，试验时应将试验样品安放在正常使用时最易起燃 的位置。燃烧时火焰不应接触到样品金属部分与夹具，且不要将火焰施加到切割所产 生的边缘上。
1 2 3 4 5 6 7 89 10 11 12
13 14
操作方法: 测试前先检查仪器是否正常,仪器各功能键能否正常操作, 然后接上供仪器使用的 AC220V,50 Hz 的电源，确保仪器在正常状态下进行测试。
实验前的预处理： 除非有关规范另有规定，在试验开始之前，试验样品，木板和绢纸应在温度 15℃ -35℃，相对湿度 45%-75%的环境条件下，放置至少 24h.
