金属氧化物避雷器的特点和试验方法(2021版)
金属氧化物避雷器的特点和试验方法
金属氧化物避雷器的特点和试验方法金属氧化物避雷器（Metal Oxide Surge Arrester，简称MOA）是一种用于保护电力设备和设施免受雷电冲击的重要设备。
它具有以下特点：1. 高电压击穿能力：金属氧化物避雷器可以快速响应及吸收来自雷击的冲击电流，并将其分散到大地，从而防止过压损坏电力设备。
其击穿电压一般在几千伏至上百千伏。
2. 高紧接闪络电压：金属氧化物避雷器具有高紧接闪络电压特点，即使在雷暴天气下也能有效降低潜在的雷电传入系统的概率。
3. 快速响应速度：金属氧化物避雷器能够在微秒时间内响应并分散雷击过电压，以保护电力设备。
这对于对设备损坏的保护至关重要。
4. 长寿命：金属氧化物避雷器具有优异的耐老化性能和稳定的工作性能，可以保持长时间的稳定运行，减少维护和更换的频率。
金属氧化物避雷器的试验方法如下：1. 预处理试验：在进行实际试验之前，需要对金属氧化物避雷器进行预处理试验，以确保其功能正常。
预处理试验包括绝缘电阻测量、绝缘泄漏电流试验、感应泄漏电流试验、击穿电压试验等。
2. 高电压试验：高电压试验是对金属氧化物避雷器在额定电压下进行的试验。
其目的是验证避雷器能够正常工作和承受额定电压的能力。
高电压试验一般包括5分钟的持续试验和1分钟的间歇试验。
3. 防爆性能试验：防爆性能试验是对金属氧化物避雷器在外部短路故障情况下的试验。
通过该试验，可以判断避雷器在外部短路时是否能够及时切断故障电流，保护设备不受损害。
4. 失效模式试验：失效模式试验是对金属氧化物避雷器在过压冲击下的试验。
通过该试验，可以判断避雷器在实际运行中是否能够快速响应和吸收过压，保护设备不受损害。
综上所述，金属氧化物避雷器具有高电压击穿能力、高紧接闪络电压、快速响应速度和长寿命等特点。
在试验方法中，预处理试验、高电压试验、防爆性能试验和失效模式试验是常见的试验项目。
这些试验能够确保金属氧化物避雷器能够正常工作，并保护电力设备免受雷击冲击。
金属氧化物避雷器型式试验中试品的选取及检验方法
维普资讯
２０ ０２年第 １期
金属氧 化物避雷器型式试验中试 品的选取及检验方法
（ 总第 １ ５期） ８
器外套 １ 。 只 额定 电压 ２ ８ Ｖ 以下 ， ２ Ｖ 及 下的 ８ｋ ４ｋ 避雷器 ， 需整 只避雷 器 ３只 ， 雷器 外套 １只 ２ Ｖ 避 ４ ｋ 以下避雷器 ，由于 比例单 元试 品 需一 定数量 的 电阻 片 ，因此 需整 只避 雷 器 ６只，外套 ３只 。该类 型 产 品的 比例单 元是 从 整只试 品 中选 取的 ②依据 文献 ［ ］进 行 型式试 验 的避 雷器 ， ３ 主要
器保护型 、 电缆 护 层保 护型及 高 能灭磁 保 护型 等 ， 直 流避 雷器包括 母线 保 护型 、换 流阀组保 护 型 、换流
阀保 护型 、电抗 器保 护型 、中性 线保护 型及 电机 车
型。
③按 外套 材料分 ，分 为瓷套 型 、复合 外套型 及
金 属罐型 。
收稿 日期 ：２ ｏ Ｌ ｏ １Ｌ ０
①按使用环境分 ，分为正常使用条件型 ，高原
型 、耐 污 做的各项试验， 目的是确定产品的综合性能以 及是否符合 有关 的设计 标 准要 求 。一种 产 品做 了这 些试验 ，无 需重做 ，除非设 计 改变其性 能时 ，需重
做有关项 目试 验 。鉴于 有些 制 造厂家 在 完成新 产品 设计后 ，对进行 型式 试验 的环 节 了解不 清 ，笔者就
进 行 型 式 试 验 时 ，试 品 的 准 备 、 数 量 和选 取 方 法 及 有 关 试 验 项 目的 捡 验 方 法 。
关键词 ：型 式试 验 ；避雷 器 ；比 例单元 ；检验 方 法
中图分类号 ：ＴＭ８ ２ ６ 文献标识码 Ｂ
避雷器试验方法(正版)
概述
以上这些劣化都可以通过试验来发现，从而 防止避雷器在运行压敏电阻片，没有火花间隙 具有理想的阀特性
无需火花间隙来熄灭 由工频续流引起的电弧
金属氧化物 避雷器
工频电压下 呈现极大的电阻能迅速 有效的抑制工频续流
过电压下，电阻又变的很小， 能很好的泄放雷电流
试验项目和方法
1、 绝缘电阻测量
主要是检查是否进水受潮，对于内部有大熔 丝的还可以检查内部熔丝是否完好。
测量前应检查瓷套有无外伤
天气潮湿,表面擦净,在下端瓷 套的第一裙下部加屏蔽
测量用2500V兆欧表
2500V
G
E
L
试验项目和方法
2、测量1mA（直流）时的临界动作电压 U1mA和75%U1mA直流下的泄漏电流
主要是检查其阀片是否受潮， 确定其动作性能是否符合要求
测量避雷器的U1mA 75%U1mA下的直流泄漏电流
主要检测长期允许工作电流的 变化情况
试验项目和方法
升压，电流达到1mA
读取此时电压后，降压 计算0．75倍U1mA值 升压至0.75U1mA，读取电流值
试验项目和方法
3、运行电压下的交流泄漏电流测量
在正常运行电压下，通过避雷器的电流很小，只有几十 至数百微安，这个电流称作运行电压下的交流泄漏电流 。
目录
1
概述
2
定义
3 试验项目和方法
4
小结
概述
试 验 的 目 的 和 意 义
在制造过程中可能存在缺陷而未被检查出来。 如在空气潮湿的时装配出厂，预先带进潮气。
在运输过程中受损，内部瓷碗破裂，并联电阻震 断，外部瓷套碰伤。
在运输中受潮，瓷套端部不平，滚压不严，密封 橡胶垫圈老化变硬，瓷套裂纹等原因。
金属氧化物避雷器试验
6运行中带电监测避雷器的方法
• 6.1运行中带电监测工频电导 (或泄漏)电流的全电流和阻 性电流分量
• 6.1.1对磁吹和普通阀型避雷器带电监测电导电流 • 为了在运行中监测避雷器内部是否受潮、内部元件接触是
否正常等，可以采用定期测试运行中避雷器对地电导电流 的方法，即在避雷器放电记录器两端并接低内阻的交流电 流表 (例如MF-20型或MF-14型万用表)，用同一电流量程 测量，同时记录电压(如图6所示)。正常情况下，通过避雷 器并联非线性电阻的电流很小，在微安表上测得的电流通 常在500μA以下，一旦内部受潮，泄漏电流大为增加，流 过微安表的电流可增加到几毫安甚至几十毫安。由于运行 电压往往有所波动，不易定出一个绝对标准来判断是否严 重受潮，但可对以往的记录和三相进行互相比较，如果电 导电流有明显差异，则必须进行处理。
• 雷器内腔抽真空（380~400）×133.3Pa， 在5min内其内部气压的增加不应超过 133.3Pa。
9阀型避雷器放电记录器的检查
谢谢！
• 对不同温度下测量的普通阀型或磁吹阀型避雷 器电导电流进行比较时，需要将它们换算到同 一温度。经验指出，温度每升高10℃电流增 大3 ～5%，可参照换算。
4外施电压下交流泄漏电流、阻性电流分量 和工频参考电压的测量
• 交流泄漏电流、阻性电流分量和容性电流分量的 测量
• 本试验只适用于金属氧化物避雷器。由于避雷器 交流泄漏全电流Ix、阻性电流分量Ir和容性电流分
• 注2：保护旋转电机弱绝缘用的有并联间隙 金属氧化物避雷器 (例如：Y3B,Y1B型)的 试验项目按照GB11032的规定：电站型有 串联间隙金属氧化物避雷器 (例如：YCZ等) 和其他新生产的避雷器的试验项目，按制 造厂规定。

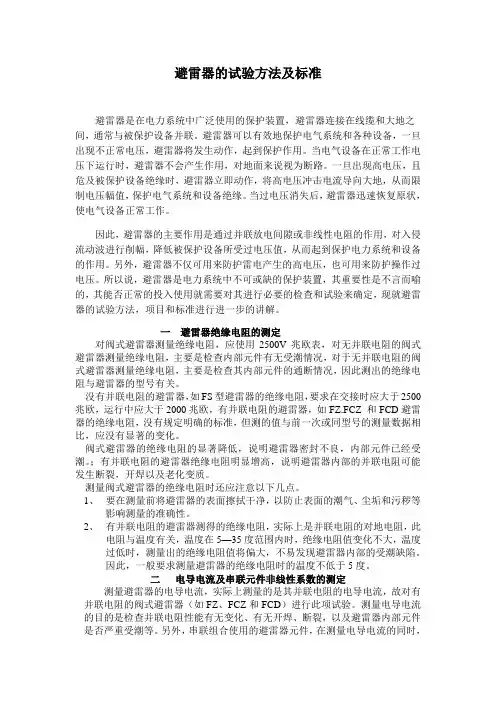

避雷器的试验方法及标准
避雷器的试验方法及标准避雷器是在电力系统中广泛使用的保护装置，避雷器连接在线缆和大地之间，通常与被保护设备并联。
避雷器可以有效地保护电气系统和各种设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。
当电气设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。
一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气系统和设备绝缘。
当过电压消失后，避雷器迅速恢复原状，使电气设备正常工作。
因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护电力系统和设备的作用。
另外，避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作过电压。
所以说，避雷器是电力系统中不可或缺的保护装置，其重要性是不言而喻的，其能否正常的投入使用就需要对其进行必要的检查和试验来确定，现就避雷器的试验方法，项目和标准进行进一步的讲解。
一避雷器绝缘电阻的测定对阀式避雷器测量绝缘电阻，应使用2500V兆欧表，对无并联电阻的阀式避雷器测量绝缘电阻，主要是检查内部元件有无受潮情况，对于无并联电阻的阀式避雷器测量绝缘电阻，主要是检查其内部元件的通断情况，因此测出的绝缘电阻与避雷器的型号有关。
没有并联电阻的避雷器，如FS型避雷器的绝缘电阻，要求在交接时应大于2500兆欧，运行中应大于2000兆欧，有并联电阻的避雷器，如FZ.FCZ 和FCD避雷器的绝缘电阻，没有规定明确的标准，但测的值与前一次或同型号的测量数据相比，应没有显著的变化。
阀式避雷器的绝缘电阻的显著降低，说明避雷器密封不良，内部元件已经受潮。
；有并联电阻的避雷器绝缘电阻明显增高，说明避雷器内部的并联电阻可能发生断裂，开焊以及老化变质。
测量阀式避雷器的绝缘电阻时还应注意以下几点。
1、要在测量前将避雷器的表面擦拭干净，以防止表面的潮气、尘垢和污秽等影响测量的准确性。
金属氧化物避雷器试验
但人们常有这样的错觉,MOA经预防性试验合格， 便认为其保护特性和工作可靠性也合格，一旦发 生被保护设备不能可靠地保护或运行中爆炸则是 不可理解的，或有这样的误区—企图在预防性试 验中判断出MOA的保护特性（如冲击电压下的残 压）和工作可靠性（如运行寿命）。事实上，若 制造厂出厂的MOA，如残压试验和动作负载试验 不合格，在预防性试验项目中是判断不出来的， 除非MOA解体进行型式试验。
金属氧化物避雷器试验
避雷器简介
金属氧化物避雷器是从阀式避雷器发展而 来的，是现代性能最佳的避雷器。避雷器作为 电力系统中的重要电力设备之一，是一种过电 压保护装置，它的作用是当电网电压升高达到 避雷器规定的动作电压时，避雷器动作，释放 过电压负荷，将电网电压升高的幅值限制在一 定水平之下，从而保护设备绝缘不受损坏，保 证电力设备安全运行。避雷器除了限制雷电过 电压外，还能限制一部分操作过电压。
试验中应注意的问题： ⑴ 试验必须与地绝缘，为防止表面泄漏电流的影 响，应将瓷套表面擦净或加屏蔽措施，若用屏 蔽线，则屏蔽线要封口； ⑵ 直流电压发生器应单独接地； ⑶ 试品底部与匝绝缘应保持干燥； ⑷ 现场测量应注意场地屏蔽。
试验分析：
⑴ 试验中如U1mA电压比工厂所提供的数据偏差 较大，与铭牌不符时，应与厂家联系。 ⑵ 通常在70%U1mA下的电流值偏大或电压加不 70%U1mA 上去，则有可能严重受潮；电流大于50µA，则 有可能有受潮情况。 避雷器投运后，随着运行时间的增加，电 流有一定增加，但电流不能超过50µA。
⑹ MOA的荷电率。荷电率表达式为: 荷电率=正常施加的电压幅值/ U1mA×100% 早期荷电率取40%～70%，随着制造技术的改进，现在一般为 80%。提高荷电率，能减少电阻片串联片数，降低残压；但荷电 率高了，会加速阀片老化，使用寿命缩短，还可能引起事故。 ⑺ MOA的温度特性。MOA运行在小电流区域，呈负的温度特性；电 流超过100mA，温度的变化影响变小；电流超过100A，又呈现正 的温度特性。
金属氧化物避雷器的特点和试验方法
金属氧化物避雷器的特点和试验方法金属氧化物避雷器（Metal Oxide Surge Arrester, MOA）是一种常用的电力设备，用于保护电力系统中的设备免受过电压影响。
其主要特点是高阻抗、快速响应和大放电能力。
MOA通过将金属氧化物（通常是锌氧化物）作为主要材料，可以有效地将过电压引流到地线上，保护系统设备不受损坏。
金属氧化物避雷器的特点如下：1. 高阻抗：MOA具有高阻抗特性，可以在正常工作状态下提供高电阻，保护系统设备免受过电压的影响。
2. 快速响应：MOA的响应速度非常快，可以在数微秒内将过电压引流到地线上，避免电压过高对设备造成损坏。
3. 大放电能力：MOA能够承受大电流的放电，保护系统设备不受过电压的破坏。
4. 长寿命：MOA的金属氧化物材料具有优良的耐热和耐老化性能，能够长时间稳定运行。
5. 防止电弧延续：MOA在放电时能够迅速熔断电路，防止电弧的延续，保护设备免受二次损坏。
经过一段时间的使用后，金属氧化物避雷器需要进行试验以确保其正常运行。
下面是金属氧化物避雷器试验的一般步骤：1. 外观检查：检查避雷器外观是否完好，无明显变形、损伤或渗漏现象。
2. 影视放电测量：通过对避雷器施加电压，观察避雷器放电情况，并使用特定设备记录放电的电压波形。
3. 泄放电流测量：通过将避雷器连接到电流表，测量其泄放电流。
泄放电流应在合理范围内，不能过高或过低。
4. 承受重复高电压试验：通过对避雷器施加高电压，观察避雷器是否能够正常承受重复高电压。
5. 动态放电电压测量：通过对避雷器施加动态电压，观察避雷器放电情况，并使用特定设备记录放电的电压波形。
6. 热试验：将避雷器加热并观察其性能和耐久性。
7. 复合波击穿电压试验：通过对避雷器施加复合波电压，观察避雷器是否能够正常工作。
以上试验方法仅供参考，具体的试验方法和标准需参考国家和行业标准。
在进行试验时，需要使用专用的设备和仪器，并由专业人员进行操作。
无间隙金属氧化物避雷器试验
无间隙金属氧化物避雷器试验一、试验项目1、绝缘电阻；2、直流1mA电压U1mA,及0.75U1mA下的泄漏电流；3、运行电压下的交流泄漏电流；4、工频参考电流下的工频参考电压；5、底座绝缘电阻；6、放电计数器动作检查。
二、试验方法及步骤1）使用2500V及以上兆欧表。
1、使用2500V及以上兆欧表，摇测避雷器的两极绝缘电阻，1min,记录绝缘电阻值。
2、用接地线对避雷器的两极充分放电注意；无间隙金属氧化物避雷器：35kV以上，绝缘电阻不低于2500MΩ；35kV 及以下，绝缘电阻不低于1000MΩ。
2）直流1mA电压U1mA,及0.75U1mA下的泄漏电流测量1、将避雷器瓷套表面擦拭干净。
2、采用高压直流发生器进行试验接线（选用的试验设备额定电压应高于被试避雷器的直流1mA电压），泄漏电流应在高压侧读表，测量电流的导线应使用屏蔽线。
3、升压。
在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，所以应放慢升压速度，在电流达到1mA时，读取电压值U1mA后，降压至零。
4、计算0．75倍U1mA值。
5、升压至0.75U1mA，测量泄漏电流大小。
6、降压至零，断开试验电流。
7、待电压表指示基本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线。
8、记录环境温度。
判断方法；避雷器直流1mA电压的数值不应该低于GB11032中的规定数值，且U1mA实测值与初始值或制造厂规定值比较变化不应超过土5%,0.75 U1mA 下的泄漏电流不得大于50μA，且与初始值相比较不应有明显变化。
如试验数据虽未超过标准要求，但是与初始数据出现比较明显变化时应加强分析，并且在确认数据无误的情况下加强监视，如增加带电测试的次数等。
注意事项1、由于无间隙金属氧化物避雷器表面的泄漏原因，在试验时应尽可能地将避雷器瓷套表面擦拭干净。
如果仍然试验直流1mA电压不合格，应在避雷器瓷套表面装一个屏蔽环，让表面泄漏电流不通过测量仪器，而直接流入地中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
金属氧化物避雷器的特点和试验
方法(2021版)
金属氧化物避雷器的特点和试验方法(2021
版)
导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
1概述
有机复合绝缘交流无间隙金属氧化物避雷器（以下简称MOA）是近时期发展迅猛的一种新型MOA。
MOA的绝缘外套采用国外已拥有长期户外运行经验的硅橡胶材料，它有优异的耐气候、耐臭氧、耐电弧性能、可在50～200℃下长期可靠的工作。
其表面呈憎水性，使MOA有良好的耐污性能，可适用于多种污秽等级的地区。
柔软弹性的硅橡胶外套具有良好的防爆性能，可避免因故障时而引起类似瓷外套粉碎性的爆炸，尤其是在人口密集地区及户内使用更加安全，它体积小、重量轻，运输和安装时不会碰损，使用更安全、更可靠。
2性能特点
MOA陡波响应特性好，无续流，操作残压低，放电分散性小，具有吸收各种雷电、操作过电压能力。
35kV及以下电压等级悬挂式MOA带脱离装置，可用于发电厂厂用电源、铁路供电等一些重要的不停电的
供电场所。
当本身出现故障时，脱离装置动作，使MOA退出运行，以免引起供电中断，而正常运行时，脱离装置不动作。
使用脱离装置可防止系统持续故障，减少停电时间，免除一年一度春季的拆换和检修。
3试验方法
测量绝缘电阻。
测量避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查内部熔断件是否断掉，从而及时发现缺陷。
《规程》规定对35kV及以下的避雷器，用2500V兆欧表测量，测量的绝缘电阻值不应低于1000MΩ；对35kV以上的避雷器，用5000V兆欧表测量，测量的绝缘电阻值不应低于3000MΩ。
对500kV避雷器还应用2500V 兆欧表测量其底座绝缘电阻，检查瓷座是否进水受潮，测得的绝缘电阻值不应低于1000MΩ。
测量直流1mA时的监界动作电压U1mA。
测量避雷器的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求。
测量接线通常可采用单相半波整流电路，各元件的参数随被试避雷器电压等级不同而不同。
试验变压器的额定电压应略大于U1mA；硅堆的反峰电压应大于2.5U1mA；滤波电容的电压等级应能满足临界动作电压最大值的要求，电容为0.1～0.5μF。
根据规定，整流后的电压脉动系数应不大于1.5%。
经计算和实测证明，当C=0.1mF时，脉动系数
小于1%。
直流电压一般可采用Q3-V型或Q4-V型静电电压表测量。
测量中应注意的问题是准确读取U1mA。
因泄漏电流大于200mA以后，随电压的升高，电流急剧增大，故应仔细地升压，当电流达到1mA 时，准确地读取相应的电压U1mA。
测量时应防止表面泄漏电流的影响。
测量前应将瓷套表面擦试干净，同时应考虑气温的影响，当避雷器阀片的U1mA的温度系数约为0.05%～0.17%，即温度每增高10℃，U1mA 约降低1%，必要时可进行换算。
对测量结果采用比较法进行判断，《规程》规定，U1mA与初始值相比较，变化应不大于+5%。
测量0.75U1mA直流电压下的泄漏电流。
由于0.75U1mA直流电压值一般比最大工作相电压（峰值）要高一些，测量此电压下的泄漏电流主要检查长期允许工作电流是否符合规定，因为这一电流与避雷器的寿命有直接关系（一般在同一温度下此泄漏电流与寿命成反比）。
测量时应首先测出U1mA，然后再在0.75U1mA下读取相应的泄漏电流值。
根据《规程》规定，0.75U1mA下的泄漏电流值应不大于50mA。
测量运行电压下的交流泄漏电流。
在交流电压作用下，避雷器的总泄漏电流包含阻性电流（有功分量）和容性电流（无功分量）。
在正常运行情况下，流过避雷器的主要电流为容性电流，阻性电流只占
很小一部分，约为10%～20%左右。
但当阀片老化，避雷器受潮、内部绝缘部件受损以及表面严重污秽时，容性电流变化不多，而阻性电流却大大增加，所以测量交流泄漏电流及其有功分量是现场监测避雷器的主要方法。
由于避雷器具有体积小、重量轻、功效好、安装方便等性能，深受用户欢迎，它是农网改造中使用较多的避雷器，因此我们必须很好认识MOA的特点和试验方法。
