行业资料：________ 金属氧化物避雷器的特点和试验方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页金属氧化物避雷器的特点和试验方法有机复合绝缘交流无间隙金属氧化物避雷器（以下简称MOA）是近时期发展迅猛的一种新型MOA。
MOA的绝缘外套采用国外已拥有长期户外运行经验的硅橡胶材料，它有优异的耐气候、耐臭氧、耐电弧性能、可在50～200℃下长期可靠的工作。
其表面呈憎水性，使MOA有良好的耐污性能，可适用于多种污秽等级的地区。
柔软弹性的硅橡胶外套具有良好的防爆性能，可避免因故障时而引起类似瓷外套粉碎性的爆炸，尤其是在人口密集地区及户内使用更加安全，它体积小、重量轻，运输和安装时不会碰损，使用更安全、更可靠。
2性能特点MOA陡波响应特性好，无续流，操作残压低，放电分散性小，具有吸收各种雷电、操作过电压能力。
35kV及以下电压等级悬挂式MOA带脱离装置，可用于发电厂厂用电源、铁路供电等一些重要的不停电的供电场所。
当本身出现故障时，脱离装置动作，使MOA退出运行，以免引起供电中断，而正常运行时，脱离装置不动作。
使用脱离装置可防止系统持续故障，减少停电时间，免除一年一度春季的拆换和检修。
3试验方法测量绝缘电阻。
测量避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查内部熔断件是否断掉，从而及时发现缺陷。
《规程》规定对35kV及以下的避雷器，用2500V兆欧表测量，测量的绝缘电阻值不应低于1000M；对35kV以上的避雷器，用5000V兆欧表测量，测量的绝缘电阻值不应低于3000M。
对500kV避雷器还应用2500V兆欧表测量其底座绝缘电阻，检查瓷座是否进水受潮，测得的绝缘电阻值不应低第 2 页共 6 页于1000M。
测量直流1mA时的监界动作电压U1mA。
测量避雷器的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求。
氧化锌避雷器测试
无间隙金属氧化物避雷器试验避雷针的接地电阻不应大于10欧姆。
避雷针对建筑物的防雷电保护角是小于或等于45度。
一、试验工程1、绝缘电阻；2、直流1mA电压U1mA,及下的泄漏电流；3、运行电压下的交流泄漏电流；4、工频参考电流下的工频参考电压；5、底座绝缘电阻；6、放电计数器动作检查。
二、试验方法及步骤1〕使用2500V及以上兆欧表。
1、使用2500V及以上兆欧表，摇测避雷器的两极绝缘电阻，1min,记录绝缘电阻值。
2、用接地线对避雷器的两极充分放电注意；无间隙金属氧化物避雷器：35kV以上，绝缘电阻不低于2500MΩ；35kV 及以下，绝缘电阻不低于1000MΩ。
2〕直流1mA电压U1mA,及下的泄漏电流测量1、将避雷器瓷套外表擦拭干净。
2、采用高压直流发生器进展试验接线〔选用的试验设备额定电压应高于被试避雷器的直流1mA电压〕，泄漏电流应在高压侧读表，测量电流的导线应使用屏蔽线。
3、升压。
在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，所以应放慢升压速度，在电流到达1mA时，读取电压值U1mA后，降压至零。
4、计算0．75倍U1mA值。
5、升压至，测量泄漏电流大小。
6、降压至零，断开试验电流。
7、待电压表指示根本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线。
8、记录环境温度。
判断方法；避雷器直流1mA电压的数值不应该低于GB11032中的规定数值，且U1mA实测值与初始值或制造厂规定值比拟变化不应超过土5%,0.75 U1mA 下的泄漏电流不得大于50μA，且与初始值相比拟不应有明显变化。
如试验数据虽未超过标准要求，但是与初始数据出现比拟明显变化时应加强分析，并且在确认数据无误的情况下加强监视，如增加带电测试的次数等。
考前须知1、由于无间隙金属氧化物避雷器外表的泄漏原因，在试验时应尽可能地将避雷器瓷套外表擦拭干净。
如果仍然试验直流1mA电压不合格，应在避雷器瓷套外表装一个屏蔽环，让外表泄漏电流不通过测量仪器，而直接流入地中。
金属氧化物避雷器故障检测技术及事故分析
ｍｅｎｔ ｍｅａｓｕｒｅｓ.
Ｋｅｙ ｗｏｒｄｓ:ｍｅｔａｌ￣ｅｘｉｄｅ ａｒｒｅｓｔｅｒꎻａｃｃｉｄｅｎｔ ｃｈｅｃｋꎻｉｎｔｅｒｎａｌ ｐｏｎｄｉｎｇ
被限制在允许的范围内ꎬ有效保护电力设备的稳定
运行ꎮ 常见的瓷外套金属氧化物避雷器如图 １ 所
示 [５] ꎮ
Ｃ:等效线性电容 Ｒ:等效非线性电阻
Ｉ Ｃ :容性电流分量 Ｉ Ｒ :阻性电流分量 Ｉ Ｘ :总泄露电流
图 ２ ＭＯＡ 等效电路图
１２:电容器 １３:电阻片 １４:绝缘筒 ４４:绝缘杆 ４９:吸湿袋
电流基波有明显增大ꎬ阻性电流的高次谐波也有增
定ꎬ因此ꎬ一般情况下总泄露电流的变化可以体现为
加ꎬ但将较于基波增加量较小ꎮ 而老化通常表现为
阻性泄露电流分量的变化ꎮ 由于阻性电流只占总泄
在工作电压下ꎬ阻性电流三次谐波有明显增大ꎬ阻性
露电流的很小部分ꎬ只有当出现 ＭＯＡ 出现较严重
的故障时ꎬ总泄露电流才会有明显变化ꎮ
( Ｊｉａｘｉｎｇ Ｐｏｗｅｒ Ｓｕｐｐｌｙ ＣｏｍｐａｎｙꎬＪｉａｘｉｎｇ ３１４０００ꎬＣｈｉｎａ)
Ａｂｓｔｒａｃｔ:Ｔｈｅ ａｒｒｅｓｔｅｒ ｉｓ ａ ｋｉｎｄ ｏｆ ｐｒｏｔｅｃｔｉｖｅ ｄｅｖｉｃｅ. Ｉｔｓ ｎｏｒｍａｌ ｏｐｅｒａｔｉｏｎ ｉｓ ｏｆ ｉｍｐｏｒｔａｎｃｅ ｔｏ ｐｏｗｅｒ ｅｑｕｉｐｍｅｎｔ ａｎｄ
合判断该组避雷器 Ｂ 相上节存在严重内部缺陷ꎮ
已知 该 组 避 雷 器 采 用 瓷 质 外 套ꎬ 出 厂 日 期 为
氧化锌避雷器 测试方法
氧化锌避雷器测试方法氧化锌避雷器是一种常用的电力设备，用于保护电力设备和输电线路免受雷电过电压的引起的损坏。
为了确保氧化锌避雷器的正常运行和可靠性，需要对其进行测试。
本文将介绍氧化锌避雷器的测试方法。
首先，氧化锌避雷器的外观检查是测试的第一步。
检查外观是否完好无损，是否有裂纹、变形和表面污垢等。
同时，检查避雷器的接地装置是否良好连接，并检查连接线路和接地电阻。
第二步是测试氧化锌避雷器的电气性能。
首先，进行绝缘电阻测量。
利用万用表或绝缘电阻测试仪测量绝缘电阻，以确保绝缘性能符合要求。
测量时，应将锌氧化物表面清洁干燥，接线牢固。
绝缘电阻值应在规定范围内。
接下来，进行过电压动特性测试。
在测试过程中，需要模拟不同的过电压情况，如雷电冲击过电压、交流系统操作过电压等。
测试前需确保避雷器已接地，并连接好测试设备。
测试时，记录每次测试时的电压和电流，并根据测试结果评估避雷器的动态响应能力。
此外，还需进行放电电流测量。
在测试过程中，通过加压放电，测量避雷器的放电电流和电压。
测量方法通常有油浸法和气浸法两种。
测试时，应根据相关标准和规范进行操作，并记录测试结果。
最后，还需进行稳态放电电流测量。
稳态放电电流是指在额定工作电压下，避雷器的电流泄露情况。
测试时，避雷器需要保持在额定电压长时间工作，并测量稳态放电电流。
综上所述，氧化锌避雷器测试方法包括外观检查、绝缘电阻测量、过电压动特性测试、放电电流测量和稳态放电电流测量。
这些测试方法可以确保氧化锌避雷器的性能符合要求，并保障其正常运行和可靠性。
在测试过程中，需要严格按照相关标准和规范进行操作，并合理记录测试结果。
氧化锌避雷器试验报告

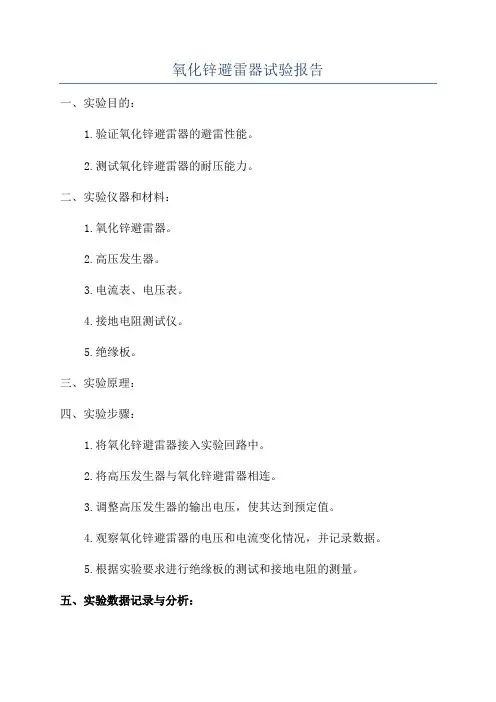

氧化锌避雷器试验报告一、实验目的：1.验证氧化锌避雷器的避雷性能。
