220kV避雷器试验报告
220KV避雷器试验指导书(金属氧化物)
220KV避雷器试验指导书（金属氧化物）1目的范围：规范作业，明确责任。
本作业指导书适用于此种型号避雷器的高压试验。
2 引用标准：2000年2月1日颁布《电力设备交接试验和预防性试验规程》。
电力部颁布DL/T596—1996《电气设备预防性试验规程》GB50150--91《电气装置安装工程电气设备交接试验规程》。
3 术语定义：无专业术语。
4 职责:5 工作程序：5.1 工作人员配备与技能：5.1.1 工作负责人1名：具备3年以上220kV金属氧化物避雷器高压试验经验。
5.1.2 专责试验工1名：具备2年以上220kV金属氧化物避雷器高压试验经验。
5.1.3 试验工2名：具备电气设备试验知识。
5.2 使用设备、仪器仪表：5.2.1 ZGF—1802直流高压发生器1套。
5.2.2 JDC—1兆欧表1套。
5.2.3 温度计1只。
5.2.4 绝缘杆2根。
5.2.5 电源盘1个、刀闸盒。
5.2.6 遮栏一套。
5.2.7 绝缘绳一卷。
5.2.8 地线若干。
5.2.9 计算机一台。
5.2.10 电容器。
5.3 消耗性材料：5.3.1 砂纸一张。
5.3.2 1.5伏5号电池16节。
5.4 工作流程：5.5 工作项目及工作要求：5.5.1 工作前准备：5.5.1.1 工作前由工作负责人组织学习试验规程和本指导书。
5.5.1.2工作负责人及成员查看历史试验报告。
5.5.2 安全组织技术措施：5.5.2.1 被试验具备试验条件后由变配电通知高压班试验，全部试验由高压班负责，变配电配合。
5.5.2.2 试验所需试验人员不少于4人。
5.5.2.3 进入工作现场时，试验负责人必须交代试验现场安全注意事项，在现场试验准备工作完成后，对所有参试人员必须有明确的责任分工。
5.5.2.4 各参试人员必须按其分工认真履行自己的职责，不得从事其它的工作。
5.5.2.5 参试人员的分工不可随意发生变动，如需要变动必须征得工作负责人的许可。
避雷器试验报告模板

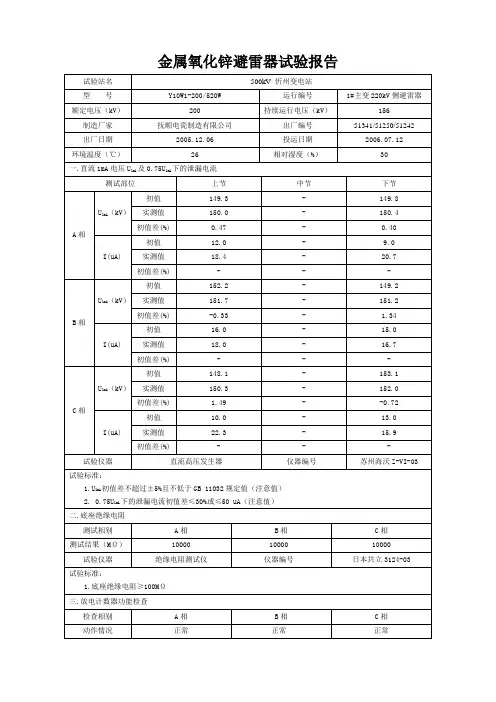

金属氧化锌避雷器试验报告试验站名500kV 忻州变电站型号Y10W1-200/520W 运行编号1#主变220kV侧避雷器额定电压（kV）200 持续运行电压（kV）156 制造厂家抚顺电瓷制造有限公司出厂编号51341/51250/51242出厂日期2005.12.06 投运日期2006.07.12环境温度（℃）26 相对湿度（%）30一.直流1mA电压U1mA及0.75U1mA下的泄漏电流测试部位上节中节下节A相U1mA（kV）初值149.3 - 149.8实测值150.0 - 150.4初值差(%) 0.47 - 0.40 I(uA)初值12.0 - 9.0实测值18.4 - 20.7初值差(%) - - -B相U1mA（kV）初值152.2 - 149.2实测值151.7 - 151.2初值差(%) -0.33 - 1.34 I(uA)初值16.0 - 15.0实测值18.0 - 16.7初值差(%) - - -C相U1mA（kV）初值148.1 - 153.1实测值150.3 - 152.0初值差(%) 1.49 - -0.72 I(uA)初值10.0 - 13.0实测值22.3 - 15.9初值差(%) - - -试验仪器直流高压发生器仪器编号苏州海沃Z-VI-03试验标准：1.U1mA初值差不超过±5%且不低于GB 11032规定值（注意值）2. 0.75U1mA下的泄漏电流初值差≤30%或≤50 uA（注意值）二.底座绝缘电阻测试相别A相B相C相测试结果（MΩ）10000 10000 10000 试验仪器绝缘电阻测试仪仪器编号日本共立3124-03 试验标准：1.底座绝缘电阻≥100MΩ三.放电计数器功能检查检查相别A相B相C相动作情况正常正常正常试验仪器放电计数器仪器编号苏州华电 ZGS-J2-03试验标准：1.功能正常试验依据《Q/GDW 1168-2013 输变电设备状态检修试验规程》结论备注：0.75U1mA下的泄漏电流≤50 uA（注意值），无必要填写初值和初值差。
避雷器检测报告范文

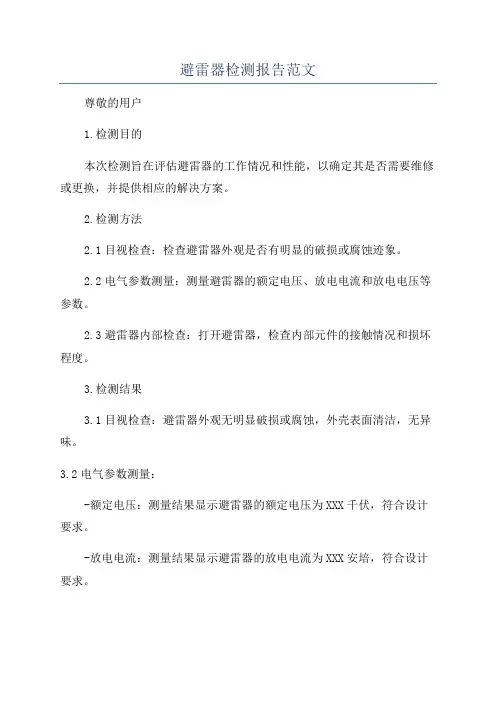

避雷器检测报告范文尊敬的用户1.检测目的本次检测旨在评估避雷器的工作情况和性能，以确定其是否需要维修或更换，并提供相应的解决方案。
2.检测方法2.1目视检查：检查避雷器外观是否有明显的破损或腐蚀迹象。
2.2电气参数测量：测量避雷器的额定电压、放电电流和放电电压等参数。
2.3避雷器内部检查：打开避雷器，检查内部元件的接触情况和损坏程度。
3.检测结果3.1目视检查：避雷器外观无明显破损或腐蚀，外壳表面清洁，无异味。
3.2电气参数测量：-额定电压：测量结果显示避雷器的额定电压为XXX千伏，符合设计要求。
-放电电流：测量结果显示避雷器的放电电流为XXX安培，符合设计要求。
-放电电压：测量结果显示避雷器的放电电压为XXX千伏，符合设计要求。
3.3避雷器内部检查：打开避雷器后，检查发现避雷器内部元件接触正常，未见明显的损坏情况。
4.结论根据以上检测结果，避雷器整体工作状态良好，没有明显损坏或故障。
电气参数也符合设计要求，可以正常工作。
建议定期进行避雷器的检测和维护工作，以保持其良好的工作状态。
5.建议5.1定期检测：根据避雷器的使用情况，建议每年对其进行一次定期检测，以确保其性能和工作状态。
5.2清洁维护：定期清洁避雷器的外壳表面，确保其无尘污，并避免接触化学物质，以延长其使用寿命。
5.3降压装置维护：避雷器通常与降压器一同使用，建议定期对降压装置进行检测和维护，确保其正常工作，以保护避雷器。
5.4替换建议：如果避雷器出现明显的破损或腐蚀，或者电气参数超出了设计要求，建议尽快更换避雷器，以确保设备和人员的安全。
总之，避雷器是保护设备和人员安全的重要装置，定期检测和维护对其正常工作和延长使用寿命至关重要。
请根据本报告的建议，合理安排避雷器的维护和更换工作，以确保设备和人员的安全。
谢谢！此致。
避雷器实验报告范文
避雷器实验报告范文实验报告：避雷器的原理及效果验证一、引言避雷器是一种常用的电气保护装置，主要用于保护电气设备和电力系统免受雷电等大电流冲击的损害。
在本实验中，我们将研究避雷器的原理，并通过实验验证其对防护作用的有效性。
二、实验目的1.了解避雷器的工作原理；2.检验避雷器对不同电压冲击的防护效果。
三、实验原理避雷器主要由氧化锌元件组成。
当外界雷电击中设备或电力系统时，其产生的电流将通过避雷器导向大地，避免高电压损害设备。
避雷器的导电性能取决于氧化锌元件及其连接方式，而接地方式对于避雷器的性能也有重要影响。
四、实验器材和装置1.避雷器；2.直流稳压电源；3.变压器；4.毛刷；5.示波器；6.高电压同轴电缆。
五、实验步骤1.组装实验装置，将避雷器与各种电源及设备连接；2.设置直流稳压电源的输出电压为100V；3.将高压端子接地，并接通电源；4.使用毛刷产生电荷，在避雷器上进行刷电操作；5.使用示波器记录避雷器在不同电荷下的电压变化情况；6.重复以上步骤，设置不同电压下的输出。
六、实验结果与分析1.根据实验步骤进行实验操作，得到避雷器在不同电压下的电压变化情况。
记录这些数据，并用示波器绘制曲线图。
七、实验结论1.避雷器能够降低设备和电力系统在雷电冲击下的电压，保护其免受损害；2.避雷器的效果与其连接方式和接地方式有关；3.避雷器能有效地对不同电压的电荷进行防护。
八、实验总结通过本次实验，我们深入了解了避雷器的工作原理及其在电力系统中的重要作用。
通过实验验证了避雷器对不同电压下的电荷具有防护效果。
这对我们理解电力系统的运行和保护提供了有益的经验，并为工程实践提供了有力的支持。
高电压避雷器实验报告
实验四．避雷器试验一．实验目的：1．了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，2．掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。
二．实验项目：1．FS-10 型避雷器试验（1）．绝缘电阻检查（2）．工频放电电压测试2．FZ-15 型避雷器试验（1）．绝缘电阻检查（2）．泄漏电流及非线性系数的测试三．仪器设备：50/5 试验装置一套、水阻一只、高压硅堆一只、滤波电容一只、微安表一只、电压表一只、高压静电电压表一只、FS-10 型避雷器一只、FZ-15 型避雷器一只四．实验说明：阀型避雷器分普通型和磁吹型两类，普通型又分FS型（配电型）和FZ型（站用型）两种。
它们的作用过程都是在雷电波入侵时击穿火花间隙，通过阀片（非线性电阻）泄导雷电流并限制残压值，在雷电过后又通过阀片减小工频续流并通过火花间隙的自然熄弧能力在工频续流第一次过零时切断之，避雷器实际工作时的通流时间≯10ms（半个工频周期）。
FS型避雷器的结构最简单，如图4-1所示，由火花间隙和非线性电阻（阀片）串联组成。
FZ型避雷器的结构特点是在火花间隙上并联有均压电阻（也为非线性电阻），如图4-2所示，增设均压电阻是为了提高避雷器的保护性能，因为多个火花间隙串联后将引起间隙上工频电压分布不均，并随外瓷套电压分布而变化，从而引起避雷器间隙恢复电压的不均匀及不稳定，降低避雷器熄弧能力，同时其工频放电电压也将下降和不稳定。
加上均压电阻后，工频电压将按电阻分布，从而大大改善间隙工频电压的分布均匀度，提高避雷器的保护性能。
非线性电阻的伏安特性式为：U=CIα，其中C为材料系数，α即为非线性系数（普通型阀片的α≈0.2、磁吹型阀片的α≈0.24、FZ型避雷器因均压电阻的影响，其整体α≈0.35～0.45），其伏安特性曲线如图4-3所示。
可见流过非线性电阻的电流越大，其阻值越小，反之其阻值越大，这种特性对避雷器泄导雷电流并限制残压，减小并切断工频续流都很有利。
220kv氧化锌避雷器试验报告
电流指示
正常正常正常Fra bibliotek试验设备：1、直流高压发生器 ZGF-120KV/5mA SR0019-1
2、兆欧表 ZC25-2 SR0010-1
3、放电计数器测试仪 GSF-ⅣSR0018-1
结论： 合格
试验人：
审核人：
SH/T 3543-G510

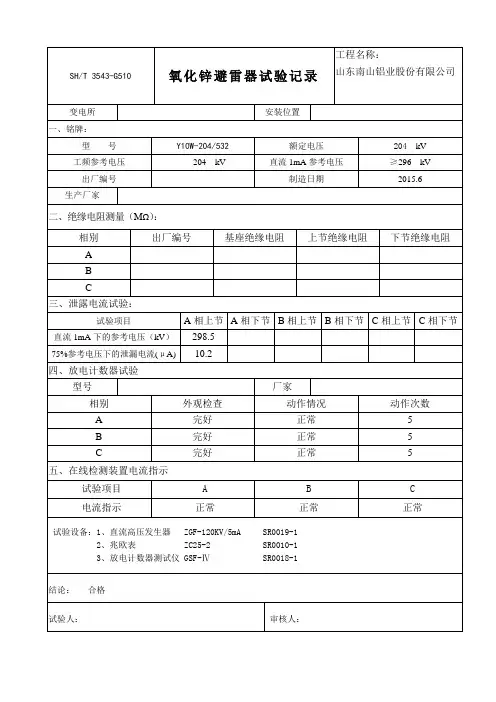

氧化锌避雷器试验记录
工程名称：
山东南山铝业股份有限公司
变电所
安装位置
一、铭牌：
型号
Y10W-204/532
额定电压
204kV
工频参考电压
204 kV
直流1mA参考电压
≥296kV
出厂编号
制造日期
2015.6
生产厂家
二、绝缘电阻测量（MΩ）：
相别
出厂编号
基座绝缘电阻
上节绝缘电阻
下节绝缘电阻
A
B
C
三、泄露电流试验：
试验项目
A相上节
A相下节
B相上节
B相下节
C相上节
C相下节
直流1mA下的参考电压（kV）
298.5
75%参考电压下的泄漏电流(μA)
10.2
四、放电计数器试验
型号
厂家
相别
外观检查
动作情况
动作次数
A
完好
正常
5
B
完好
正常
5
C
完好
正常
5
五、在线检测装置电流指示
试验项目
A
B
避雷器预防性试验报告
避雷器预防性试验报告一、引言避雷器是一种用于保护电力系统设备的重要装置，可以有效地降低设备因雷电等过电压而受到的损害。
为了确保避雷器的性能和可靠性，需进行定期的预防性试验。
本报告对避雷器进行了预防性试验，并对试验结果进行了分析和总结。
二、试验目的本次试验的目的是对避雷器的性能进行评估，验证其是否符合相关标准和要求。
具体目标如下：1.检测避雷器的耐雷电压等级，保证其能够有效地吸收和耐受雷电过电压；2.检验避雷器的导通性能，确保其能够在电力系统中正常导通，起到保护作用。
三、试验内容本次试验主要包括以下内容：1.避雷器的额定电压和额定放电电流测试：通过测量避雷器的额定电压和额定放电电流，确定其性能指标是否符合要求；2.耐雷电压测试：将避雷器连接在测试电路中，施加一系列的模拟雷电过电压，观察避雷器的放电情况和放电电流，以确定其耐雷电压等级；3.导通性测试：将避雷器连接在电力系统中，通过外加电压激励，观察避雷器是否正常导通，保证其在系统中起到保护作用。
四、试验结果与分析通过对避雷器的预防性试验，获得了以下结果：1.避雷器的额定电压和额定放电电流分别为XXkV和XXA，符合标准要求；2.耐雷电压测试结果表明，在施加XXkV的雷电过电压时，避雷器能够正常放电，其放电电流稳定在XXA，满足设备防雷要求；3.导通性测试结果显示，避雷器在电力系统中能够正常导通，并在受到电压激励时，迅速放电。
根据上述试验结果和分析，可以得出结论：本次试验的避雷器性能良好，能够稳定工作，并具有良好的耐雷电压能力和导通性能，可以在电力系统中起到有效的保护作用。
五、结论与建议根据试验结果和分析，我们得出以下结论：1.本次试验的避雷器符合相关标准和要求，具有稳定的额定电压和额定放电电流，能够有效地吸收和耐受雷电过电压；2.该避雷器在耐雷电压测试和导通性测试中表现良好，能够正常放电和导通，达到预防过电压的要求。
基于上述结论，我们提出以下建议：1.继续进行定期的预防性试验，以确保避雷器的性能和可靠性；2.根据试验结果，及时更换性能不符合要求的避雷器，保证系统的安全运行。
220kV升压站###主变中性点氧化锌避雷器交接试验作业指导书
编号:
220kV升压站＃*主变中性点氧化锌避雷器交接试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验参加人：
试验日期年月日时至年月日时
**********发电有限公司
1适用范围
本作业指导书适用于220kV升压站#X主变中性点110kV氧化锌避雷器交接试验。
2引用文件
GB 11032--2000 交流无间隙金属氧化物避雷器
GB 50150--2006 电气装臵安装工程电气设备交接试验标准
DL/T 804--2002 交流电力系统金属氧化物避雷器使用导则
Q/FJG 10029.2-2004 电力设备交接和预防性试验规程
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
a.试验接线图：
图1 避雷器交流试验接线示意图b.试验记录：。
