测量复核制度第一章总则第一条施工测量复核是项目施工的一项基本技术工作，是建设优质工程的一项重要保证措施，因此根据项目部实际情况制定本制度。
第二条一般重要的工程测量中（比如施工红线，围挡边线）由工程管理部部长复核既可，非常重要的施工测量必须由项目总工程师或副总工程师复核，（现场放样定点也要换人，换仪器测量定点）复核完成后上报测量监理，测量监理复核完成后再上报由业主指定的第三方测量监测中心，由测量监测中心对计算的坐标（或极坐标）进行复核并对项目部测量组现场的测量放样一一进行复核。
现场复核完成后方可进行下一道工序。
第二章基准点的复核第三条测量组现场对控制点进行交接。
包括测量资料（控制点成果、水准点高程成果及点之记；曲线要素表等各类相关数据），与设计单位交接桩后，交接的桩点、资料办理书面记录、双方签字存档。
第四条接桩后及时上报公司精测组，实施复核及加密工作。
第五条控制基准点的复核必须延伸到相邻标段至少2个已知控制。
第六条高程每季度、平面每半年复核一次，若现场施工条件变化，应根据实际情况采取不定期复核或者对控制点进行改移。
第三章施工放样复核第七条施工放样复核要选用不同放样方法、不同基准点、不同人员实施。
第八条每次施工作业完成后要进行后视校核或以相邻施工放样点复核。
第九条高程作业完成后必须闭合到高程控制点或者以相邻标高点为基准。
第十条测量数据输入仪器时，操作人员应认真核对，无误后方可进入下一步操作。
第十一条前视人员做点完成后要用卷尺进行复核，对于不能用卷尺进行复核的点位应根据肉眼进行规律性判断。
第十二条对容易受动的点位，应每天对点位进行复核，同时现场施工技术人员应该根据测量交底单用卷尺进行相对位置进行粗略检查复核。
第四章数据复核第十三条测量管理人员在拿到相关图纸后，应进行图纸审查（标高、尺寸、相对位置等），无问题后测量管理人员应根据工程实际情况对相关测量数据进行计算并制定表格，测量数据表格经过总工程师复核后方可使用。
控制点复测要求
控制点复测要求1、根据交桩情况，结合此段线路所有构造物的特点，对设计院提供的C级和D级控制网进行增设、补设控制点。
2、采用GPS复测C级网，全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D级点，角度观测采用方向观测法（四测回），距离采用往返测（四测回），增补的导线点按照同精度进行附测，在复测前所使用的仪器必须进行检校，其指标差应符合以下规定：（1）、照准部旋转时，各位置气泡读数互差：DJ1型仪器不应超过2格（按两端气泡读数子和比较为4格）；DJ2型仪器不应超过1格（按两端气泡读数子和比较为2格）。
（2）、光学测微器行差：DJ1型仪器不应超过1″；DJ2型仪器不应超过2″。
（3）、照准部旋转时，仪器底座位移而产生的系统误差：DJ1型仪器不应超过0.3″；DJ2型仪器不应超过1.0″。
（4）、水平轴不垂直于垂直轴之差的绝对值：DJ1型仪器不应超过10″；DJ2型仪器不应超过15″。
（5）、经纬仪2倍视轴（2C）的绝对值：DJ1型仪器不应超过20″；DJ2型仪器不应超过30″。
（6）、光学对中器旋转180°时，先后标定的两点应重合。
（7）、测尺频率的校正精度应高于1×10－6。
（8）、发射、接受、照准三轴之间应平行和重合。
（9）、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。
（10）、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍；乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。
3、在测量作业时，仪器要轻拿轻放，键盘按钮、制动锁、微调螺旋要柔手操作，仪器搬站必须装箱，作业应符合下列规定：（1）、应检校三周轴的平行性与圆水准器及光学对中器。
（2）、视线宜高于地面和离开障碍物1.3m以上。
（3）、视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2～5m。
（4）、视线宜避免通过发热体（如散热塔、烟囱等）。
工程测量放线复核控制方法及要点
工程测量放线复核控制方法及要点LYZY23-7-2005工程测量放线复核做为施工监理的关键控制过程，它直接影响着工程实体的质量，为了加强对该过程各个环节的控制，公司特编制了本作业指导书，以指导项目监理部的工程测量放线复核工作。
1．编制依据工程测量作业规程 YS5228-95工程测量规范 GB50026-93公路勘测规范 JTJ061-99城市测量规范 CJJ8-99建筑施工手册（中国建筑工业出版社2003.9）2．职责2.1 工程技术部负责全公司的测量工作。
2.2 当项目监理部配有专业测量监理工程师时，该项目监理部的测量工作由专业测量监理工程师负责。
2.3 各项目监理部的监理人员负责配合测量工作。
3．测量作业监理一般的程序及方法3.1 审查施工方上报的测量放线方案施工方实施测量放线前应向项目监理部上报测量放线方案，项目监理部审查符合要求后方可进行测量放线工作。
其审查要点如下：a. 检查施工方专职测量人员的数量及上岗证书，以保证本工程的施工需要。
b. 检查施工方测量设备的数量及标称精度，以保证本工程的施工需要，测量设备要求具有有效的检定证书。
c. 审查施工方的测量放线方案是否符合相应等级要求（见GB50026-93第三章、JTJ061-99第4章）的参数及操作规程。
d. 审查施工方上报的测量放线方案是否合理、可行，是否满足本工程的工期需求。
3.2 平面及高程（已知控制点）的控制与复核（测）3.2.1 监理方督促施工方是否按已审批的测量放线方案实施测量作业，审查施工方上报的原始观测记录及最终测量成果。
3.2.2 项目监理部根据工程的重要性及复杂程度，对施工方报审的测量成果进行控制性抽测，形成记录，以验证施工方测量成果的正确性。
3.2.3 当施工方测量成果与项目监理部抽测成果一致，且满足相应等级控制网（点）要求，方可同意使用已知点进行下一步的施工控制网加密。
3.2.4 当施工方复测成果与项目监理部抽测成果不一致，不得进入下道工序。
测量复核记录
测量复核记录测量复核记录施记表3黑龙江省工程质量监督总站监制测量复核记录施记表3工程名称施工单位哈尔滨市第二市政工程公司南岸引桥工程复核部位HG—HG13承台桩基2010. 6. 3原施测人姜殿祥测量复核人魏赢测量依据复核情况（示意图）1. 甲方所交B1、B2坐标控制点。
2. 施工图设计。
3 .技术规范。
测量仪器：TC-302莱卡全站仪三、测量方法1、加密控制点：①在施工区内选定K1、K4、K3 K6、A2、K5点作为加密控制点。
②以B2为测站点，照准B1方向点为起始边，建立B1、K1、K4、K3 K6、A2、K5 B1导线点，进行闭合导线测量，测定K1、K4 K3、K5 A2、K5点坐标。
2、放样：分别以A2、K3控制点为测站点及照准点，输入测站点、照准点坐标及桩位点坐标，用放样程序分别放出HG—HG13承台桩基点位。
复核结论满足规范要求哈尔滨松花江公路大桥扩建工程测量复核记录施记表3水准点复测记录施记表2计算:实测闭合差=120.932-120.930=0.002m 容许闭合差=± 20 L = ±20 Ci50 = ± 7.75mm 结论：实测闭合差V容许闭合差；BM i=120.93m BM=122.380m可以使用。
观测：复测：计算：施工项目技术负责人：黑龙江省工程质量监督总站监制水准点复测记录施记表2观测：复测：计算：施工项目技术负责人：黑龙江省工程质量监督总站监制水准点复测记录施记表2观测：复测：计算：施工项目技术负责人：黑龙江省工程质量监督总站监制水准点复测记录结论：实测闭合差v容许闭合差; BM i=1.481m BM=1.220m可以使用。
施记表2观测：复测：计算：施工项目技术负责人：黑龙江省工程质量监督总站监制水准点复测记录施记表2观测: 复测: 计算:施工项目技术负责人:黑龙江省工程质量监督总站监制。
实例详解建筑工程测量控制网的监理复核
实例详解建筑工程测量控制网的监理复核1、工程实例情况介绍杭州奥体博览中心位于杭州萧山区，桩基工程于2009年11月初开工，我公司负责监理第4、第5标段，这两标段分别由两家施工单位施工。
2009年11月6 日上午，笔者对这两标段桩基工程的平面测量控制网进行了复核。
笔者就以该工程为例讲解监理复核过程。
2、工程测量坐标系的基础知识在讲解工程测量实例之前，有必要先向读者介绍测量坐标系的基础知识。
如果监理人员不了解工程测量坐标系的基础知识，就没有测量语言，复核施工单位的测量控制网就无从谈起。
建筑坐标系：即坐标轴与建筑物主轴线成某种几何关系的平面直角坐标系。
建筑坐标系由施工单位为了方便测量放线而自行建立，通常以建筑物西南角①轴线和㊇轴线的交点为原点，其坐标轴通常平行于建筑物主轴线。
测量坐标系：系平面直角坐标系，一般有国家坐标系、城市坐标系。
公路、铁路、地铁、市政管线等工程通常不须建立建筑坐标系，而直接采用城市坐标系。
坐标方位角：即坐标系的正纵轴与测线间顺时针方向的水平夹角，取值区间为［0° 〜360° ］。
倾角：直线向上的方向与x轴正方向所成的最小正角，取值区间为［0°〜180°］，倾角的正切值即为直线的斜率，但斜率的反正切函数未必是倾角。
坐标方位角和倾角的区别：坐标方位角是测量术语，倾角则是纯粹的几何概念，两者有时相等，有时相差180度。
特别提醒：无论建筑坐标系还是测量坐标系，它们的X轴和Y轴与我们数学教材中常见的坐标系相反，即x轴指向北，y轴指向东（未必指向正北和正东）。
坐标变换：就是将某点的坐标从一种坐标系换算到另一种坐标系的过程。
建筑工程最常见的就是把建筑坐标系和城市坐标系互相转换。
坐标转换的方法通常有三种：1）公式法，即用坐标转换的现有公式代入相应数值直接转换。
后面将结合工程实例讲解此法。
2） CAD 查询法，即通过Auto cad 绘图软件来查询各点坐标值。
控制点复核报告doc

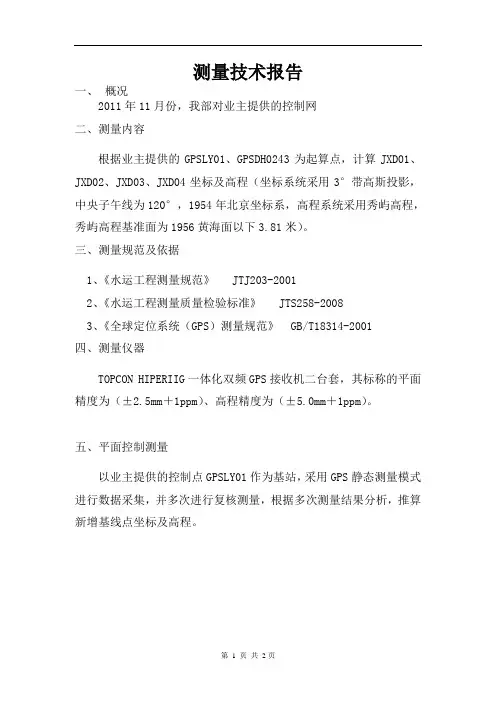

测量技术报告
一、概况
2011年11月份，我部对业主提供的控制网
二、测量内容
根据业主提供的GPSLY01、GPSDH0243为起算点，计算JXD01、JXD02、JXD03、JXD04坐标及高程（坐标系统采用3°带高斯投影，中央子午线为120°，1954年北京坐标系，高程系统采用秀屿高程，秀屿高程基准面为1956黄海面以下3.81米）。
三、测量规范及依据
1、《水运工程测量规范》 JTJ203-2001
2、《水运工程测量质量检验标准》 JTS258-2008
3、《全球定位系统（GPS）测量规范》 GB/T18314-2001
四、测量仪器
TOPCON HIPERIIG一体化双频GPS接收机二台套，其标称的平面精度为（±2.5mm＋1ppm）、高程精度为（±5.0mm＋1ppm）。
五、平面控制测量
以业主提供的控制点GPSLY01作为基站，采用GPS静态测量模式进行数据采集，并多次进行复核测量，根据多次测量结果分析，推算新增基线点坐标及高程。
GPS布网示意图
六、高程控制测量
采用GPS高程控制测量，以GPSLY01作为起算点，GPSDH0243作为校核点。
计算出JXD01、JXD02、JXD03、JXD04的高程。
七、测量成果
详见控制点加密成果表。
工程监理施工测量技术复核方法
工程监理施工测量技术复核方法工程监理施工测量技术复核方法近年来工程测量技术发展较快，在20世纪被广泛使用的以经纬仪、钢尺、水准仪等测量仪器为依托的传统测量方法已逐步淘汰。
下面是店铺为大家分享工程监理施工测量技术复核方法，欢迎大家阅读浏览。
1、施工测量工作的重要性施工测量主要分两大部分：一是开工前要对建筑物和构筑物的整体进行地面定位(包括平面位置和高程)。
二是在施工过程中根据设计图纸的要求，测定建筑各部分的平面位置及标高，作为施工的依据。
施工测量贯穿工程施工的全过程，是一项重要的技术工作。
建筑物和构筑物定位的精度将直接影响整个建筑区域规划的正确实施。
一旦定位测量出现偏差，如发现得早可进行返工，将会造成大量人力和物力的浪费;如发现晚，会造成难以弥补的遗憾，轻者影响建筑物本身或整个小区的美观，重则影响建筑物及室外设施的使用功能，有的甚至造成安全隐患。
施工过程中测量工作为施工提供依据。
测量的精度将直接影响建筑物各部分构造位置和尺寸的精确性，对于结构构件而言，位置和尺寸的偏差，将直接影响建筑物的承载力;对于商品住宅而言，房屋空间尺寸的偏差将直接影响房屋的销售。
建筑工程的验收规范中对建筑的分部、分项工程的构造尺寸及位置规定了允许偏差，偏差过大将造成房屋验收不合格。
大量的施工案例告诉我们，施工测量的投入占整个工程的比例甚微，但施工测量一旦出现问题对工程的影响和造成的损失是十分惊人的。
2、工程测量发展现状及目前施工测量中存在的问题近年来工程测量技术发展较快，在20世纪被广泛使用的以经纬仪、钢尺、水准仪等测量仪器为依托的传统测量方法已逐步淘汰。
随着航天技术、计算机技术和光电技术的普及和应用。
本世纪初GPS卫星定位仪器、光电测距仪、数码经纬仪、激光准直仪及数字化全站仪等新型测量仪器已被广泛应用。
随着一大批新型测量仪器的出现，工程测量的方法也随之有了较大的变革。
其主要特点是：过去的平面位置测量多采用测角、测距的几何测量方法，而新型的测量仪器实现了测量数字化，即用大地坐标来确定建筑物的平面位置。
控制点复测报审
CB12 联合测量通知单（承包[2019]联测001号）合同名称：怀集县柑洞水(木兰段、大梨大龙平面村段)治理工程(施工)说明：本表一式 3 份，由承包人填写，监理机构签署后，发包人份、监理机构份、承包人份。
CB13 施工测量成果报验单（承包[2019]测量001号）合同名称：怀集县柑洞水（木兰段、大梨大龙平南村段）治理工程（施工）合同编号：HJGDSZL-SG-01说明：本表一式份，由承包人填写，监理机构审核后，承包人份、监理机构份、发包人份。
怀集县柑洞水（木兰段、大梨大龙平南村段）治理工程（施工）测量控制点复测成果报告测量人：陈伟江记录人：谭天镜广东开元实业有限公司怀集县柑洞水（木兰段、大梨大龙平南村段）治理工程项目部2019年2月19日根据合同文本要求关于首级控制网复测的规定，我项目部于2019年2月18日进行了对各控制点全面的再次复测，依次对广东省水利电力勘测设计研究院测绘工程分院提供的测量控制点GPS19、GPS20、GPS21、GPS22、GPS23、GPS24、GPS25、GPS26进行复测，现就复测成果报告如下：一、要求：根据《全球定位系统（GPS）测量规范》（GB/T18314-2009），GPS19、GPS20、GPS21、GPS22、GPS23、GPS24、GPS25、GPS26点位平均距离在2KM之内。
可按照E级GPS控制网的精度，采用动态的方式进行复测，卫星截止高度角10度，同时观测有效卫星数至少5颗以上，有效观测卫星总数至少5颗以上。
二、编制依据1、广东省水利电力勘测设计研究院测绘工程分院提供的交桩记录表2、《全球定位系统（GPS）测量规范》（GB/T18314-2009）3、《水运工程测量规范》（JTJ203-2001）4、《水运工程测量质量检验标准》（JTS258-2008）三、外业观测记录表详见附件：《控制点测量（复核）记录表》。
四、此次复测采用仪器为华测M5。
