影像式测量仪1

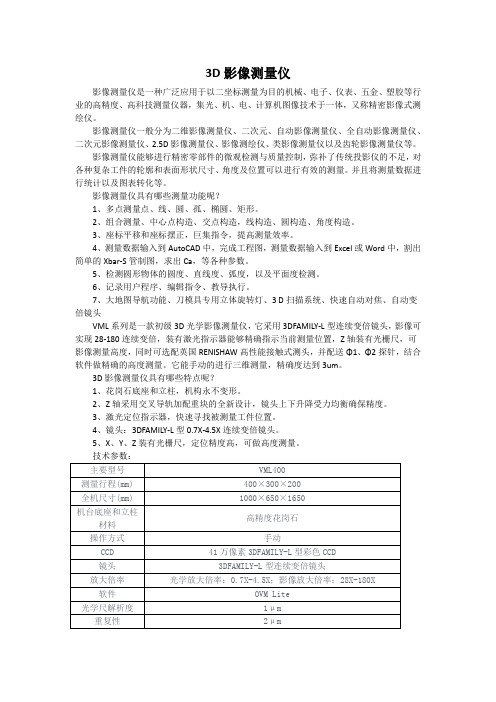

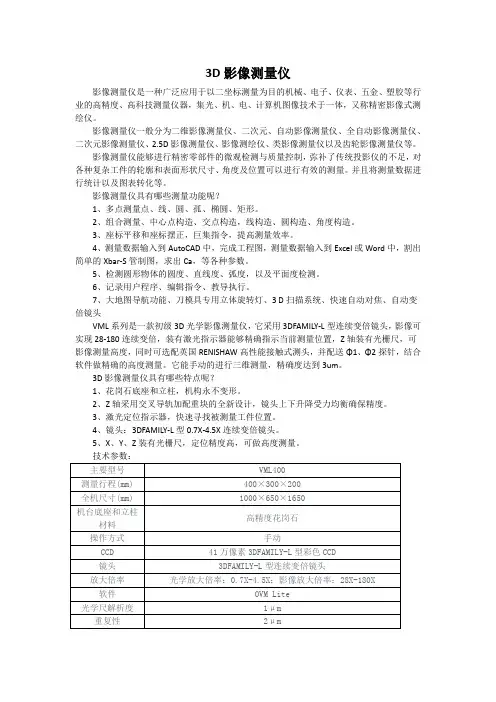

3D影像测量仪1
3D影像测量仪影像测量仪是一种广泛应用于以二坐标测量为目的机械、电子、仪表、五金、塑胶等行业的高精度、高科技测量仪器，集光、机、电、计算机图像技术于一体，又称精密影像式测绘仪。
影像测量仪一般分为二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪、类影像测量仪以及齿轮影像测量仪等。
影像测量仪能够进行精密零部件的微观检测与质量控制，弥补了传统投影仪的不足，对各种复杂工件的轮廓和表面形状尺寸、角度及位置可以进行有效的测量。
并且将测量数据进行统计以及图表转化等。
影像测量仪具有哪些测量功能呢？1、多点测量点、线、圆、孤、椭圆、矩形。
2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造。
3、座标平移和座标摆正，巨集指令，提高测量效率。
4、测量数据输入到AutoCAD中，完成工程图，测量数据输入到Excel或Word中，割出简单的Xbar-S管制图，求出Ca，等各种参数。
5、检测圆形物体的圆度、直线度、弧度，以及平面度检测。
6、记录用户程序、编辑指令、教导执行。
7、大地图导航功能、刀模具专用立体旋转灯、3 D扫描系统、快速自动对焦、自动变倍镜头VML系列是一款初级3D光学影像测量仪，它采用3DFAMILY-L型连续变倍镜头，影像可实现28-180连续变倍，装有激光指示器能够精确指示当前测量位置，Z轴装有光栅尺，可影像测量高度，同时可选配英国RENISHAW高性能接触式测头，并配送Φ1、Φ2探针，结合软件做精确的高度测量。
它能手动的进行三维测量，精确度达到3um。
3D影像测量仪具有哪些特点呢？1、花岗石底座和立柱，机构永不变形。
2、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡确保精度。
3、激光定位指示器，快速寻找被测量工件位置。
4、镜头：3DFAMILY-L型0.7X-4.5X连续变倍镜头。
5、X、Y、Z装有光栅尺，定位精度高，可做高度测量。
影像测量仪的使用方法
影像测量仪的使用方法影像测量仪是一种高精度、高效率的测量工具，广泛应用于工业制造、科研实验、医学影像等领域。
它能够通过摄像头拍摄目标物体的影像，利用软件对影像进行处理分析，从而实现对目标物体尺寸、形状、位置等参数的测量。
下面将介绍影像测量仪的使用方法，希望能够帮助大家更好地使用这一先进的测量工具。
1. 准备工作。
在使用影像测量仪之前，首先需要做好一些准备工作。
确保测量仪的摄像头清洁无尘，避免影响影像质量。
同时，将需要测量的目标物体放置在测量台上，并调整好光源和背景，保证目标物体的影像清晰可见。
2. 启动测量软件。
接通影像测量仪的电源，启动测量软件。
在软件界面中，选择“新建测量项目”，然后设置测量参数，如像素大小、放大倍数等。
根据实际测量需求，选择合适的测量模式，如长度测量、角度测量、轮廓测量等。
3. 拍摄影像。
调整摄像头的焦距和角度，使目标物体的影像充满整个画面，并保持清晰。
在软件界面中，点击“拍摄”按钮，对目标物体进行影像拍摄。
根据需要，可以进行多次拍摄，以获取不同角度、不同位置的影像。
4. 影像处理。
拍摄完成后，软件会自动对影像进行处理。
可以对影像进行放大、缩小、旋转等操作，以便更清晰地观察目标物体的细节。
同时，可以对影像中的目标物体进行标记、测量线的绘制等操作，以便进行后续的测量分析。
5. 测量分析。
在影像处理完成后，可以进行测量分析。
在软件界面中，选择测量工具，如长度测量工具、角度测量工具等，对目标物体的各项参数进行测量。
测量结果将会显示在软件界面上，同时可以导出报告或保存数据。
6. 结果展示。
最后，可以将测量结果进行展示和分析。
软件提供了丰富的结果展示功能，如直线拟合、曲线拟合、3D重建等。
通过这些功能，可以更直观地展示目标物体的尺寸、形状等参数，为后续的研究和应用提供参考。
总结。
影像测量仪作为一种先进的测量工具，具有高精度、高效率的特点，能够广泛应用于各个领域。
正确使用影像测量仪，能够为工程设计、科研实验、医学诊断等工作提供可靠的数据支持。
omm影像测量仪原理
光学影像测量仪是一种通过采用光学技术对物体进行非接触式三维形态测量的装置。
以下是其原理：
1.投影原理：影像测量仪将光线投射到物体表面，通过对光线的反射或透射来确定物
体表面的形状和位置。
2.三角测量原理：影像测量仪通过在不同位置拍摄物体的图像，并使用三角测量原理
来计算物体表面上不同点之间的距离和相对位置。
三角测量原理是通过测量从不同视角看到相同物体的三角形角度和边长来计算物体表面上点的坐标。
3.相位测量原理：影像测量仪还可以使用相位测量原理进行精准的形态测量。
通过将
光源分成两束，一束作为参考光源，另一束照射到物体表面，两束光线相互干涉时会产生干涉条纹。
通过分析干涉条纹的形态和位置，可以计算出物体表面的形状和高度信息。
影像测量仪使用教程【详解】
以下为影像测量仪基本操作，一起来看看吧。
一、接通电脑和坐标量测机的电源，打开电脑，启动系统进入测量界面二、待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象三、使用工具栏：点、线、圆、弧等工具进行测量1.影像测量仪界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input 点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS 机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印2.尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。
3.点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。
左下侧测定值显示视窗将显示测定的点。
4.投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。
5.投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。
6.弧要素测定：同投影圆测定。
四、使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆1.尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。
影像测量仪作业指导书
影像测量仪作业指导书第一篇：影像测量仪作业指导书一、引言影像测量仪是一种广泛应用于各行各业的现代测量设备。
它通过采集和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精确的测量。
本指导书旨在介绍影像测量仪的基本原理和使用方法，帮助读者正确使用和操作该设备。
二、影像测量仪的原理影像测量仪主要基于数字影像处理技术和计算机视觉算法。
当物体被测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。
具体的原理包括：1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为数字图像。
在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。
2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图像中的特征点、边缘等特征。
这些特征点和边缘可以用来计算物体的尺寸和形状。
3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量分析。
它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。
三、影像测量仪的使用方法为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并连接电源。
在使用之前，先进行设备的校准和调试工作，确保其正常运行。
2. 选择测量模式：根据实际需求，选择合适的测量模式。
常见的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。
3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。
例如，选择适当的曝光时间、对焦位置、分辨率等。
4. 进行测量：将待测物体放置在影像测量仪的视野范围内，并进行测量。
在测量过程中，需要保持物体的稳定，并避免光线干扰和震动等因素。
5. 分析测量结果：完成测量后，使用影像测量仪提供的图像处理软件进行数据处理和结果分析。
可以通过软件提供的功能，测量物体的尺寸、形状、缺陷等，并生成报告。
全自动影像测量仪的优点及应用领域
全自动影像测量仪的优点及应用领域全自动影像测量仪是一种通过高分辨率数字影像技术进行测量和分析的先进仪器。
它不仅可以测量各种尺寸的物体，还可以测量复杂的三维形状和曲面。
下面介绍全自动影像测量仪的优点及应用领域。
优点1.高精度全自动影像测量仪具有高精度、高分辨率、高稳定性等特点，可以实现多个点的高精度测量，其精度可以达到零点几微米，甚至几纳米级别，大大提高了测量的可靠性和精确性。
2.高速测量全自动影像测量仪采用数字影像技术进行测量，其测量速度非常快，可以实现多点同时测量，同时，它自动提取数据、自动分析结果、自动计算等，大大提高了测量的效率。
3.非接触式测量全自动影像测量仪采用的是非接触式测量方式，不需要对被测物进行接触或损伤，这有效避免了传统接触式测量可能出现的误差和影响。
4.自动化程度高全自动影像测量仪可以实现全自动化测量，无需人工干预，自动完成数据采集、数据处理、结果输出等多个步骤，大大降低了劳动力的使用成本。
应用领域1.工业全自动影像测量仪在工业制造领域中有着广泛的应用，例如汽车零部件、机械零部件、光学元件等的尺寸测量和形态分析，以及产品质量检测和统计分析等。
2.航空航天全自动影像测量仪可以应用于航空航天领域，可以对飞机、火箭、卫星等进行三维形状和曲面的测量和分析，在航空航天中，全自动影像测量仪也可以用于航空器的飞行模拟和测试。
3.生物医学全自动影像测量仪在生物医学领域有广泛的应用，可以用于细胞形态学和遗传学的研究，也可以用于疾病的诊断和治疗，例如，可以对人体器官进行三维形态和曲面的测量和分析。
4.地质勘探全自动影像测量仪在地质勘探领域中也有着重要的应用，可以用于矿区开发和地形测量，例如，在石油勘探方面，可以利用全自动影像测量仪对地下石油储层进行三维测量和分析。
总之，全自动影像测量仪已经成为现代工业、航空航天、生物医学、地质勘探等各个领域中非常重要的仪器设备，它可以快速、准确、全面地对复杂的物体进行测量和分析，从而为各个领域的研究和应用提供了有力的支持。
简述测量仪器影像测量仪 影像测量仪如何操作
简述测量仪器影像测量仪影像测量仪如何操作影像测量仪又称精密影像式测绘仪，是数显投影仪的质的飞跃，是投影仪的升级版仪器。
它克服了传统投影机的缺点，是集光，机，电，计算机图像技术于一体的新型高精度，高科技测量仪器。
测量仪器影像测量仪影像测量仪的分类：依据其投影路径，它可以分为（a）垂直型投影机（b）落地型投影机（c）水平型投影机。
在投影仪和灯泡通电后，光线通过热透镜，透镜组，台板，镜子，投影屏幕等进行过滤，工件的轮廓或表面被放大并投影到半透亮在投影屏幕上。
通常，必需将工件和投影透镜之间的距离调整到适当的焦距，以使投影屏幕处于清楚的状态，以确保工件测量的精准性。
影像测量仪的结构可以与三种不同的测量系统不同地构造。
在垂直投影仪的情况下，投影镜头可以从25倍放大到225倍，并且常用的放大镜是10倍，20倍，50倍，100倍等。
可以使用轮廓照明或表面反射照明来测量工件。
配件包括旋转台，分体式头（机械或光学），显示器，V型块，中心顶架，各种放大镜头（可选），投影屏幕，标准图片，玻璃尺和摄影设备等。
影像测量仪分类：影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等仪器。
测量仪器影像测量仪影像测量仪的结构：影像测量仪是一种高辨别率CCD颜色高—精密光电测量仪器，包括摄像头，连续变焦物镜，彩色显示器，视频十字线发生器，精密光学秤，多功能数据处理器，二维数据测量软件和高精度工作台结构。
影像测量仪的用途：该测量仪器适用于以二坐标测量为目的的全部应用领域，具有双坐标测量的目的，仪器广泛用于机械，电子，仪器仪表，五金，塑料等使用。
（模具，螺钉，金属，配件，橡胶，PCB板，弹簧）。
平面度影像测量仪应用了先进的光路与激光联动技术，同时配置了高精度CCD影像和高精度的日本激光激光测头系统；该技术使影像光学光路与激光同轴，依据测量过程的要求，二套光路可实现自动切换；同时配置高速伺服马达系统，实现高速测量，激光测量平面度的优点是精度高，非接触测量对被测量物不会有损伤。
闪测影像测量仪的校准规程
闪测影像测量仪的校准规程闪测影像测量仪又称一键式影像测量仪，简称闪测仪，是由上下光源、高像素CCD/CMOS相机、大视角大景深远心镜头、不可移动工作台或可移动工作台构成，包括广视野与高精度测量模式。
闪测影像测量仪可以自动识别出测量范围内的多个相同工件（或同一工件在测量范围内的多个相同特征），并能一次性地自动完成全部工件（或特征）测量。
一、校准条件1、环境温度：（20±3）℃，且温度变化不大于1℃/h。
闪测影像测量仪在室内温度平衡时间不少于12h,测量标准器在室内平衡温度时间不少于6h。
2、相对湿度：不大于75%。
3、仪器测量室内应无影响测量的灰尘、噪音、振动、腐蚀性气体和磁场干扰。
二、校准项目和校准方法校准前，首先对闪测影像测量仪的外观及各部分相互作用进行检查，确定工作台表面没有碰伤、显著划痕等影响计量特性的因素后再进行校准。
（一）二维探测误差1、二维探测误差PM：将圆形靶标水平放置于工作台面上，在视场内调整影像清楚。
在工作台移动的情况下，对整个圆大致均匀的实行25个点，接受单点测量的方法，不得一次实行测量窗口的全部点。
用全部25个测量点的数据拟合最小二乘圆，得到圆心，25个测量点到圆心的距离即为半径Ri，Rmax—Rmin即为探测误差PM。
2、二维探测误差PS：选择适当尺寸的圆形靶标（标靶影像直径约为视场范围的10%～30%），将圆形靶标水平放置于工作台面上，在视场内调整影像清楚。
在工作台不作任何移动的情况下，利用视场内不同点对圆形靶标的圆周进行测量。
用全部25个测量点的数据拟合最小二乘圆，得到圆心，25个测量点到圆心的距离即为半径Ri，Rmax—Rmin即为探测误差PS。
注：①选择广视野测量模式下进行校准。
②当闪测影像测量仪的工作台可移动时，校准二维探测误差PM与PS；当闪测影像测量仪的工作台不可移动时，只校准二维探测误差PS。
（二）尺寸测量误差1、测量位置当使用线纹尺作为测量标按时，在工作台面上应选择4个位置进行测量。
影像测量仪分类及优缺点
影像测量仪分类及优缺点影像测量仪器是广泛应用于机械、电子、仪表的仪器。
主要由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等与高精密工作台结构组成的光电测量仪器。
一般分为三大类：手动影像仪、自动影像仪和闪测影像仪。
测量元素主要有：长度、宽度、高度、孔距、间距、厚度、圆弧、直径、半径、槽、角度、R角等。
1、手动影像测量仪手动影像测量仪3轴采用手动驱动的方式，测量软件为手动取点。
是利用变焦物镜对被测物体进行放大，经过CCD工业摄像装置将图像输入电脑，放大后的被测物体影像传输到测量软件，用以进行非接触检测各种复杂工件的几何量测工具。
测量速度较慢、重复测量精度差。
缺点：测量速度慢、重复测量精度差；优点：造价低，操作无需编程，对测单个产品比较方便。
随着自动控制技术的发展，手动型影像测量仪基本被自动型影像测量仪所取代。
2、自动影像测量仪自动影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪，具有高度智能化与自动化特点。
可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。
功能更强大、精度更高、操作也更加便捷。
缺点：对产品轮廓尺寸的测量编程测量比较方便简单，但在对产品的表面尺寸测量时受到的材质和形状限制比较多，容易出现会错图，导致测量出现错误。
对于一致性不好或是公差变动范围比较大的产品，测量起来就不是很方便，时常会出现绘图错误，且不易修改，需重新测量，严重影响测量效率。
对尺寸较少结构较简单的产品测量反而没有手动机方便。
价格比较贵，事故概率相对手动机较多，售后的成本也较大。
优点：不受仪器量程的影响，各种行程的影像仪均可以实现自动。
操作比较方便，只需要控制鼠标或操作杆就可以控制仪器行程内的所有运动。
可以编程测量，只需1次测量产品时编好测量步骤等程序，下次测量就可以直接仪器自动测量和自动判断公差，效率比较高，适合批量测量。
位置定位可编程记忆，所以重复测量的精度比较高。
影像测量仪的工作原理
影像测量仪的工作原理影像仪影像仪又名影像测量仪、影像式精密测绘仪、光学测量仪。
它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。
简介影像仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。
影像测量仪又分全自动影像测量仪(又名CNC影像仪）与手动影像测量仪两种。
影像仪以非接触式测量为主要测量方式，通过长期的技术经验的积累，自动影像仪在功能上逐步的延伸，配合探针和激光组的使用，出现介于二维和三维几何尺寸测量的仪器，业内称为“2.5D影像测量仪”。
工作原理影像仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y 方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
仪器种类手摇影像测量仪在测量点A、B两点之间距离的操作是：先摇X、Y方向手柄走位对准A点，然后锁定平台、改手操作电脑并点击鼠标确定；再打开平台，手摇到B点，重复以上动作确定B点。
每次点击鼠标是要将该点的光学尺位移数值读入计算机，当所有点的数值都被读入后才能进行计算功能的操作。
这种初级设备就像一个技术的“积木拼盘”，一切功能与操作都是分离进行的；一会摇手柄、一会点鼠标；手摇时还需注意均匀且轻而慢、不能回旋；一位熟练操作员进行一个简单的距离测量大概需要数分钟。
数字化影像测量仪数字化影像测量仪则不同，它建立在微米级精确数控的硬件与人性化操作软件的基础上，将各种功能彻底集成，从而成为一台真正义上的现代精密仪器。
具备无级变速、柔和运动、点哪走哪、电子锁定、同步读数等基本能力，鼠标移动找到你所想要测定的A、B两点后，电脑就已帮你计算测量出结果，并显示图形供校验，图影同步，即使是初学者测量两点之间距离也只需数秒钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影像式测量仪无论是二次元还是三次元，要想得到被测物体的实际测量数据，那就不可避免的要测出该物件的不确定度，这是测量过程中至关重要的一部。
测量不确定度为一测量量真值存在范围的估计值，需经一联串测量量的统计分布加以估计，并以标准偏差来表现其特征。
选择好的影像测量仪，对一个企业来说是至关重要的，同样，选择好的二次元影像测量仪也是一门高深的学问，里面有很多的问题需要我们去了解与掌握，这样，我们才能在工作过程中选购到适合我们使用的影像测量仪。
选择一个对的二次元影像测量仪，从根本上来说，和我们选择日常用品的道理是一样的，这就是影像测量仪的实用性。
“实用”的说法就是要合乎情理家上所用性，也就是说要满足工厂产品的测量与合格要求。
作为一个精密测量仪器来讲，有三个基本要素：工作行程、精度标准和仪器功能。
1、二次元影像测量仪的工作行程必须按照工厂所需测量的产品的大小来严格确定影像测量仪的工作行程大小，测量仪的工作行程相比所测产品的大小如果过小，则工件测量不了，如果太大则是一种浪费资源。
2、二次元影像仪的精度标准是必须的，就是要参照工厂所需测量的产品的精度来选购(每个生产测量仪厂家的产品出厂标准与装配标准乃至仪器实物的精度都会不一样)，如果工厂产品的测量精度要求不高时，选择一般的厂家的测量仪就可以了，如果所测产品的精度要求较高，就需选购精度高的厂家生产的仪器。
3、影像测量仪的的功能，是指测量仪的使用的便利性，测量软件的易学易用性和影像测量仪的稳定性，如果工厂测量的产品量比较大，则最好选择全自动影像测量仪以保证测量效率。
要想让二次元影像测量仪为我们创造出经济效益，选择争取影像测量仪是必须的。
当我们使用的二次元影像仪适合我们时，机器的工作效率将会事半功倍，二次元所创造出的效益也会成倍的增长。
NEW VISION系列是3Dfamily积累多年CNC仪器研发经验，最新推出新型全自动光学影像测量仪。
改变原有臃肿沉重的大理石立柱，采用光滑美观的铸铁立柱，内部采用专门传动模组、模块化设计；镜头采用激光测头影像模组；软件方面采用全新人性化设计，使用新款CNC光学影像测量仪比传统CNC更稳定、更方便、更专业。
1、外形设计美观，内部紧凑，体积小。
2、模组化设计，组装维护更方便。
3、丝杆传动，低噪音，定位准确，运行更平稳。
4、高集成化电路设计，智能判断故障点。
5、全新设计可程序控制3环8相灯，工件边界更清晰。
6、新版CNC软件，界面友好，操作简单，稳定性强。
7、功能强大的学习功能，SPC统计功能，极大提高管制效率。
选择好的影像测量仪，对一个企业来说是至关重要的，同样，选择好的二次元影像测量仪也是一门高深的学问，里面有很多的问题需要我们去了解与掌握，这样，我们才能在工作过程中选购到适合我们使用的影像测量仪。
选择一个对的二次元影像测量仪，从根本上来说，和我们选择日常用品的道理是一样的，这就是影像测量仪的实用性。
“实用”的说法就是要合乎情理家上所用性，也就是说要满足工厂产品的测量与合格要求。
作为一个精密测量仪器来讲，有三个基本要素：工作行程、精度标准和仪器功能。
1、二次元影像测量仪的工作行程必须按照工厂所需测量的产品的大小来严格确定影像测量仪的工作行程大小，测量仪的工作行程相比所测产品的大小如果过小，则工件测量不了，如果太大则是一种浪费资源。
2、二次元影像仪的精度标准是必须的，就是要参照工厂所需测量的产品的精度来选购(每个生产测量仪厂家的产品出厂标准与装配标准乃至仪器实物的精度都会不一样)，如果工厂产品的测量精度要求不高时，选择一般的厂家的测量仪就可以了，如果所测产品的精度要求较高，就需选购精度高的厂家生产的仪器。
3、影像测量仪的的功能，是指测量仪的使用的便利性，测量软件的易学易用性和影像测量仪的稳定性，如果工厂测量的产品量比较大，则最好选择全自动影像测量仪以保证测量效率。
要想让二次元影像测量仪为我们创造出经济效益，选择争取影像测量仪是必须的。
当我们使用的二次元影像仪适合我们时，机器的工作效率将会事半功倍，二次元所创造出的效益也会成倍的增长。
二次元影像测量仪在工业生产中，有着广泛的应用，对很多行业的工件都可以进行测量，同时，在影像测量仪的测量中，也有着许多的测量方式，通过这些方式，二次元影像测量仪才能顺利的完成测量的任务。
下面，我们就简单的介绍二次元的两个测量方式，他们分别是轮廓测量和表面测量。
1.轮廓测量：顾名思义就是影像测量仪测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时也可加表面光做辅助照明，让被测边线更加清晰，有利于测量。
2.表面测量：表面测量可以说是二次元影像测量仪的主要功能，凡是能看到的物体表面图形尺寸，在表面光源照明下，影像测量仪几乎全部能测量，例如，电路板上的线路铜箔尺寸，IC电路等，当被测物体是黑色塑料、橡胶时，影像测量仪也能轻易测量尺寸。
二次元影像测量仪的测量方式主要就是轮廓测量与表面测量，从另一方面来说，这两点也是二次元影像测量仪的主要测量功能。
说到二次元影像测量仪，大家都知道是用来测量的，是精密测量仪器的一种，又叫影像测量仪，简称二次元，可是对于光学测量仪具体应用，可能很多人都了解的不是很全面，接下来我们一起来学习下。
影像测量仪可以说是在传统的投影机的工作原理中发展而来的。
二次元影像仪能将被测实物的影像直接输入电脑，使其数字化，在电脑或显示屏上生成画面让您更直观、清晰的了解产品的形状、大小及尺寸。
二次元影像测量仪克服了传统投影仪的不足，影像测量仪的应用范围非常广，适用很多工业领域。
如弹簧业、接点业、小五金冲压业、电子、塑胶、模具等。
而且影像测量仪能快速精密地测量被测物体，大大地提高了工作效率。
影像测量仪之所以能被广泛使用，最重要的一点是：使用高清晰影像，并且具备快速取线、取圆、取弧等测绘功能以及自动多点取线、自动多点取圆、自动多点取弧等辅助功能。
影像测量仪主要应用在手机配件、家电制品、连接器、机械配件、精密夹冶炼具、电脑周边行业、精密冲压件等。
附件包括：镜头、CCD、LED冷光源、多用途校正片，探针（选配），三角激光（选配），垂直激光（选配）等。
在之前的文章中，我们为大家介绍了精密测量仪器中，三坐标测量机的一些特殊的应用，如模具检测、刀具检测、齿轮检测等，这些应用都说明了三次元测量仪在工业生产中的广泛应用。
从今天开始，我们将就二次元测量仪的一些特别的应用领域，向大家进行简单的阐述。
在电子产品中，有一个叫PCB的东西，它是电子元器件中的重要组成部件。
在二次元影像测量仪的广泛应用中，其中有一个重要的测量功能，就是PCB长宽检测，它也是二次元影像仪的基本测量应用之一。
所谓的PCB长宽检测，就是通过二次元视频测量仪的应用，对PCB的长宽二维参数的测量，得到其具体的数据，为产品的进一步生产提供安全和保障。
从这里我们可以看出，二次元影像测量仪对于PCB长宽检测的应用，测量原理是十分简单而且行之有效的。
相对来说，在PCB长宽检测中，选择什么样的影像测量仪，对企业来说更为的重要。
PCB长宽检测仪器推荐：VMC-S三轴全自动光学影像测量仪对于PCB长宽检测，中国仪器超市向你隆重推荐VMC-S三轴全自动二次元，该检测仪是智泰集团的一款简易版全自动光学影像仪，它的X、Y、Z轴采用CNC伺服闭环控制系统，定位精度高，通过鼠标或摇杆就可以实现所有的测量功能，同时具有SPC报表分析功能，广泛应用于PCB板、手机配件、连接器、机械配件的大批量快速检测。
对于二维影像测量仪，很多的测量功能对使用者来说，还是头一次听说，我们之所以为大家介绍二次元测量机的这些应用，就是让客户在使用的过程中，能够更好的了解和掌握二次元的操作，为企业带来更多的经济效益。
影像测量仪可以应用在：塑胶电子、五金电器业、冲压模、拉链模、接插件、接线端子、电子连接器等半导体相关模温机、导线架模温机、粉末冶金模，医用器“高刚性、高性能、高准确度、高经济效益”是本磨床的综合特征，这些行业运用二次元技术可以在模板精准度更高，不会出现模板大小偏差。
二次元影像测量仪比传统性台湾磨床“更精准、更稳定、更方便、更耐用”，它不止作平面研磨，更适合小型模温机的成型研磨，在模温机切削行业中用与准确度要求较高的范畴，不管任何行业只需要用对二次元影像仪技术更能给行业带来不同程度的提高。
飞机是一个技术要求相当严格的物体，因为它所适应的环境是太空中而不是陆地，那么影像测量仪就要参与到它所有的部件生产里面，因为肉眼是观察不到部件与部件微小的差异，只有通过二次元技术再能察觉这些潜在的危险杀手，影像仪技术通过计算机可以把部件之间的大小差异等显示出来，，那么工作人员就可以通过计算机去调整它们之间的误差，这样就可以做到0误差，飞机就可以安全的在天空中飞，可见，在特定条件下的机械都需要有二次元影像测量仪的参与，这样才能增加它的安全性能。
二次元影像测量仪作为高精度测量仪，具有广泛的应用范围，这是我们每个人都熟知的，如模具、齿轮等检测，二次元影像仪都有其应用的基础。
在工业产品的应用中，塑胶占有相当大的比例，同时，二次元影像测量仪在塑胶检测方面，也有着其独到的测量方法。
作为影像测量仪的主要测量对象之一，塑胶检测是我们了解二次元基础知识的基础。
那么，二次元影像仪对塑胶的测量方法是怎么的呢？二次元影像测量仪对塑胶的测量方法及步骤主要是：1. 将塑胶的测量工件固定在影像测量仪的测量平台上；2. 使用二次元的平台操控按钮移动工件到可视范围，调节Z轴高度、调节轮廓光源强度，直至成像清晰；3. 首先使用影像仪的“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到塑料工件左下角的圆孔，按照“整体提取圆”的操作方式提取出一个圆。
移动测量平台，再找到工件右下角的圆孔，以同样的方式提取出第二个圆。
再选择“两点确定坐标系”，依次点击两个圆，即以两圆圆心为基础确定了基准坐标系；4. 使用二次元影像测量仪，测量需要的各个基元，并进行必要的标注。
对塑胶的检测，是二次元影像测量仪的常用范围，对于每个二次元的操作人员都十分的重要，需要我们去熟悉与掌握。
以上内容摘自中国仪器超市。
