国产影像测量仪
影像测量仪
型
号
介
绍
来源：南京途威商贸有限公司
热线：4008-585-600
产品介绍
完美结合了传统光学和最新计算机图像处理技术，可以对工件平面的点，线，圆等基本元素作精密测量，操作简便省时，测量精度高，测量方法多，测量高效便捷，并且具有批量检测和SPC等功能，且测量软件还可以不断更新升级。
凭借着SVM系列影像测量机强大优秀的操作功能，优越稳定的使用性能，不断更新的技术，在机械、电子、电器、模具、光学以及其他精密五金等行业中得到了广泛应用，并可以用于工程开发、绘图、产品检测等。
主要特征：
采用高精密花岗岩底座、立柱，保证机械系统的稳定性
底光和表面光采用连续可调的LED冷光源，避免造成被测物体的热变形手摇式操作，可切换快速移动；前置Z轴手轮，方便操作
测量软件界面友好，易学易用
完善的自动寻边界去毛刺功能，减少人为误差，提高工作效率
自动聚焦指示功能，方便用户与AutoCAD等软件接口
可视化编程，用户可根据导入的DXF文件进行编程，适用批量检测
图文并茂的报表输出功能，轻松输出检测结果
规格型号与技术指标:
主要特征：
业界的标杆软件PC-DMIS VISION，核心算法经过国际
权威认证机构PTB认证
核心零部件全部采用进口，经过严格、规范的组装及
调试
采用进口开放式高分辨率玻璃光栅尺，精度达0.05μm
瑞士进口maxon伺服马达
采用德国HEIDENHAIN专用高精度运动控制卡
采用进口迈创专用图像采集卡
高精度全铝工作台结构，做工精致
先进的XY平面精度校验方式，保证真正的空间精度
四轴CNC控制，高速运行稳定
连续自动变倍无需人工校验，可以直接使用
造型及结构经过国际化的专业设计团队设计，符合工程学原理规格型号及技术指标：
主要特征：
采用桥式活动载物台固定的结构，使被测工件
在测量时不会随着机台的运动而发生位置改变，以
此来保证机台测量时的精确度和稳定性。
选择合适
的灯光可以使测量效果达到最佳，并且所有灯源都
可通过程序自动控制。
可编程控制自动变倍镜头可以实现22X-145X的
连续变倍，精准的定位重复性保证镜头变倍后直接
使用，不用再重新校正。
利用接触式测头可以对工作进行三维测量，不仅如此，通过同样一个软件系统，还可以在不做任何改动的情况下同时进行非接触式测量，使影像测量和探针测量的结合更具实用性。
规格型号及技术指标：。

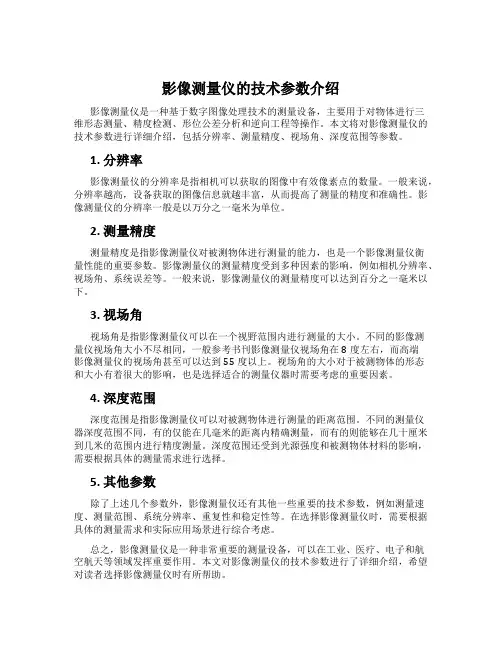

影像测量仪的技术参数介绍
影像测量仪的技术参数介绍影像测量仪是一种基于数字图像处理技术的测量设备，主要用于对物体进行三维形态测量、精度检测、形位公差分析和逆向工程等操作。
本文将对影像测量仪的技术参数进行详细介绍，包括分辨率、测量精度、视场角、深度范围等参数。
1. 分辨率影像测量仪的分辨率是指相机可以获取的图像中有效像素点的数量。
一般来说，分辨率越高，设备获取的图像信息就越丰富，从而提高了测量的精度和准确性。
影像测量仪的分辨率一般是以万分之一毫米为单位。
2. 测量精度测量精度是指影像测量仪对被测物体进行测量的能力，也是一个影像测量仪衡量性能的重要参数。
影像测量仪的测量精度受到多种因素的影响，例如相机分辨率、视场角、系统误差等。
一般来说，影像测量仪的测量精度可以达到百分之一毫米以下。
3. 视场角视场角是指影像测量仪可以在一个视野范围内进行测量的大小。
不同的影像测量仪视场角大小不尽相同，一般参考书刊影像测量仪视场角在8度左右，而高端影像测量仪的视场角甚至可以达到55度以上。
视场角的大小对于被测物体的形态和大小有着很大的影响，也是选择适合的测量仪器时需要考虑的重要因素。
4. 深度范围深度范围是指影像测量仪可以对被测物体进行测量的距离范围。
不同的测量仪器深度范围不同，有的仅能在几毫米的距离内精确测量，而有的则能够在几十厘米到几米的范围内进行精度测量。
深度范围还受到光源强度和被测物体材料的影响，需要根据具体的测量需求进行选择。
5. 其他参数除了上述几个参数外，影像测量仪还有其他一些重要的技术参数，例如测量速度、测量范围、系统分辨率、重复性和稳定性等。
在选择影像测量仪时，需要根据具体的测量需求和实际应用场景进行综合考虑。
总之，影像测量仪是一种非常重要的测量设备，可以在工业、医疗、电子和航空航天等领域发挥重要作用。
本文对影像测量仪的技术参数进行了详细介绍，希望对读者选择影像测量仪时有所帮助。
天准全自动影像测量仪
天准全自动影像测量仪天准全自动影像测量仪是一种高精度、高效率的测量仪器，广泛应用于工业制造、产品设计、质量控制等领域。
本文将介绍天准全自动影像测量仪的原理、应用以及优势。
一、原理天准全自动影像测量仪利用先进的影像处理算法和高精度的测量传感器，实现对物体的三维尺寸、形状和位置的精确测量。
其原理可以简单概括为以下几个步骤：1. 影像采集：测量仪器通过高分辨率的摄像头对待测物体进行影像采集，并将采集到的图像实时传输给计算机。
2. 特征提取：计算机对采集到的图像进行处理，提取出物体的特征点、边缘和轮廓等。
3. 标定：利用特定的标定板或标定工件进行仪器标定，确保测量结果的准确性。
4. 三维重建：根据特征点的位置信息，计算机通过三维重建算法生成物体的三维模型。
这个过程可以利用立体视觉或多角度视图进行。
5. 测量分析：根据生成的三维模型，计算机可以对物体进行各种尺寸、形状和位置的测量分析，包括距离、角度、曲率等。
二、应用领域天准全自动影像测量仪在许多领域具有广泛的应用，主要包括以下几个方面：1. 工业制造：测量仪器可以用于对产品的加工精度进行检测和验证，如机械零部件、精密模具、电子元器件等。
它可以帮助企业在生产过程中及时发现和纠正制造偏差，提高产品的质量和一致性。
2. 产品设计：测量仪器可以提供产品形状和尺寸的精确数据，帮助设计师评估和改进产品的设计。
它可以用于设计周围环境的符合人体工学的产品、精确匹配的零部件以及满足特定要求的产品。
3. 质量控制：测量仪器可以用于产品的质量检验和控制，对产品进行全面、高效的检测。
它可以快速确定产品是否符合规格要求，发现潜在的质量问题，避免不合格产品流入市场。
4. 教育科研：测量仪器可以作为教学工具，帮助学生理解和熟悉测量原理和技术。
它也可以用于科学研究，为科研人员提供高精度的测量数据，支持他们进行相关的实验和探索。
三、优势天准全自动影像测量仪相比传统的测量方法具有诸多优势：1. 高精度：测量仪器采用先进的图像处理算法和高精度的测量传感器，可以实现亚微米级别的测量精度，满足对高精度测量的要求。
影像测量仪的使用方法
影像测量仪的使用方法影像测量仪是一种高精度、高效率的测量工具，广泛应用于工业制造、科研实验、医学影像等领域。
它能够通过摄像头拍摄目标物体的影像，利用软件对影像进行处理分析，从而实现对目标物体尺寸、形状、位置等参数的测量。
下面将介绍影像测量仪的使用方法，希望能够帮助大家更好地使用这一先进的测量工具。
1. 准备工作。
在使用影像测量仪之前，首先需要做好一些准备工作。
确保测量仪的摄像头清洁无尘，避免影响影像质量。
同时，将需要测量的目标物体放置在测量台上，并调整好光源和背景，保证目标物体的影像清晰可见。
2. 启动测量软件。
接通影像测量仪的电源，启动测量软件。
在软件界面中，选择“新建测量项目”，然后设置测量参数，如像素大小、放大倍数等。
根据实际测量需求，选择合适的测量模式，如长度测量、角度测量、轮廓测量等。
3. 拍摄影像。
调整摄像头的焦距和角度，使目标物体的影像充满整个画面，并保持清晰。
在软件界面中，点击“拍摄”按钮，对目标物体进行影像拍摄。
根据需要，可以进行多次拍摄，以获取不同角度、不同位置的影像。
4. 影像处理。
拍摄完成后，软件会自动对影像进行处理。
可以对影像进行放大、缩小、旋转等操作，以便更清晰地观察目标物体的细节。
同时，可以对影像中的目标物体进行标记、测量线的绘制等操作，以便进行后续的测量分析。
5. 测量分析。
在影像处理完成后，可以进行测量分析。
在软件界面中，选择测量工具，如长度测量工具、角度测量工具等，对目标物体的各项参数进行测量。
测量结果将会显示在软件界面上，同时可以导出报告或保存数据。
6. 结果展示。
最后，可以将测量结果进行展示和分析。
软件提供了丰富的结果展示功能，如直线拟合、曲线拟合、3D重建等。
通过这些功能，可以更直观地展示目标物体的尺寸、形状等参数，为后续的研究和应用提供参考。
总结。
影像测量仪作为一种先进的测量工具，具有高精度、高效率的特点，能够广泛应用于各个领域。
正确使用影像测量仪，能够为工程设计、科研实验、医学诊断等工作提供可靠的数据支持。

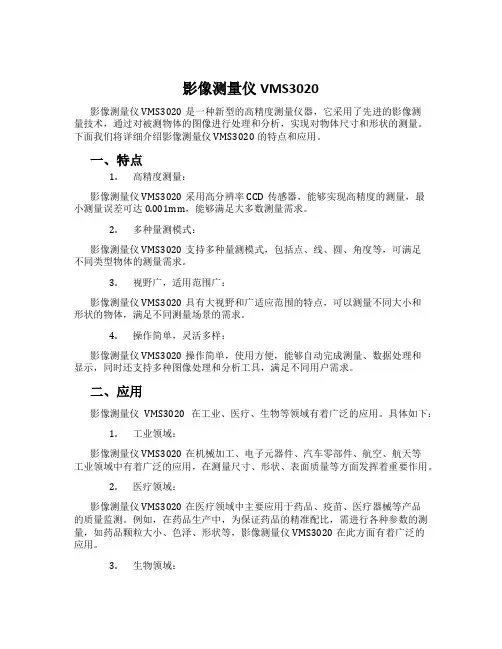

影像测量仪VMS3020
影像测量仪VMS3020影像测量仪VMS3020是一种新型的高精度测量仪器，它采用了先进的影像测量技术，通过对被测物体的图像进行处理和分析，实现对物体尺寸和形状的测量。
下面我们将详细介绍影像测量仪VMS3020的特点和应用。
一、特点1.高精度测量：影像测量仪VMS3020采用高分辨率CCD传感器，能够实现高精度的测量，最小测量误差可达0.001mm，能够满足大多数测量需求。
2.多种量测模式：影像测量仪VMS3020支持多种量测模式，包括点、线、圆、角度等，可满足不同类型物体的测量需求。
3.视野广，适用范围广：影像测量仪VMS3020具有大视野和广适应范围的特点，可以测量不同大小和形状的物体，满足不同测量场景的需求。
4.操作简单，灵活多样：影像测量仪VMS3020操作简单，使用方便，能够自动完成测量、数据处理和显示，同时还支持多种图像处理和分析工具，满足不同用户需求。
二、应用影像测量仪VMS3020在工业、医疗、生物等领域有着广泛的应用。
具体如下：1.工业领域：影像测量仪VMS3020在机械加工、电子元器件、汽车零部件、航空、航天等工业领域中有着广泛的应用，在测量尺寸、形状、表面质量等方面发挥着重要作用。
2.医疗领域：影像测量仪VMS3020在医疗领域中主要应用于药品、疫苗、医疗器械等产品的质量监测。
例如，在药品生产中，为保证药品的精准配比，需进行各种参数的测量，如药品颗粒大小、色泽、形状等，影像测量仪VMS3020在此方面有着广泛的应用。
3.生物领域：影像测量仪VMS3020在生物领域中也有着广泛的应用，例如在显微摄影中，常常需要对影像中的细胞、器官、血管等进行测量和分析，影像测量仪VMS3020为这些研究提供了可靠的数据支持。
综上所述，影像测量仪VMS3020是一种功能强大、应用广泛的高精度测量仪器，它在工业、医疗、生物等领域中有着重要的应用价值，将为不同领域的研究和生产提供精准的数据支持。
影像测量仪的使用方法
影像测量仪的使用方法影像测量仪是一种高精度的测量设备，广泛应用于工业制造、科研实验、医学影像等领域。
它通过数字影像处理技术，实现对物体尺寸、形状、表面特征等参数的测量和分析。
下面将介绍影像测量仪的使用方法，帮助您更好地掌握这一先进设备的操作技巧。
1.准备工作。
使用影像测量仪前，首先需要进行准备工作。
确保设备处于稳定的工作状态，检查设备的供电情况和连接线路是否正常。
同时，清洁测量台面和调整测量仪的放置位置，保证测量环境整洁、明亮。
2.打开设备。
按照操作手册的指引，打开影像测量仪的电源开关，并等待设备自检完成。
在设备启动过程中，要耐心等待，不要进行其他操作，确保设备能够正常启动。
3.调整参数。
在设备启动完成后，根据测量对象的特点和测量要求，调整影像测量仪的参数设置。
包括放大倍率、对比度、亮度、曝光时间等参数的调节，以确保获取清晰、准确的影像。
4.放置测量样品。
将待测样品放置在测量台面上，并根据需要使用辅助夹具或支架固定样品位置，以避免在测量过程中发生移动或晃动，影响测量结果的准确性。
5.拍摄影像。
通过设备上的拍摄按钮或软件界面的操作，进行样品的影像拍摄。
在拍摄过程中，要保持手稳，避免震动，确保获取清晰的影像。
6.测量分析。
拍摄完成后，影像测量仪会自动对拍摄的影像进行处理和分析，根据设备的功能和软件的操作界面，进行测量参数的设定和测量结果的分析。
可以测量长度、角度、曲率半径、表面粗糙度等多种参数。
7.保存结果。
在完成测量分析后，将测量结果保存在设备或计算机中，可以生成报告或数据表格，方便后续的查阅和分析。
8.关闭设备。
在使用完毕后，按照操作手册的指引，正确关闭影像测量仪的电源开关，将设备恢复到待机或关机状态。
同时，清理测量台面和设备表面，保持设备的整洁。
通过以上步骤的操作，您可以顺利地使用影像测量仪进行测量分析工作。
在实际操作中，还需要根据具体的测量对象和要求，灵活运用影像测量仪的各项功能，以获得更加准确、可靠的测量结果。

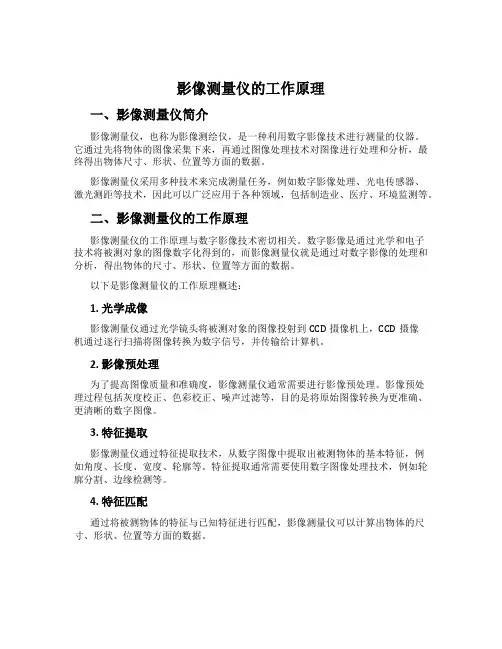

影像测量仪的工作原理
影像测量仪的工作原理一、影像测量仪简介影像测量仪，也称为影像测绘仪，是一种利用数字影像技术进行测量的仪器。
它通过先将物体的图像采集下来，再通过图像处理技术对图像进行处理和分析，最终得出物体尺寸、形状、位置等方面的数据。
影像测量仪采用多种技术来完成测量任务，例如数字影像处理、光电传感器、激光测距等技术，因此可以广泛应用于各种领域，包括制造业、医疗、环境监测等。
二、影像测量仪的工作原理影像测量仪的工作原理与数字影像技术密切相关。
数字影像是通过光学和电子技术将被测对象的图像数字化得到的，而影像测量仪就是通过对数字影像的处理和分析，得出物体的尺寸、形状、位置等方面的数据。
以下是影像测量仪的工作原理概述：1. 光学成像影像测量仪通过光学镜头将被测对象的图像投射到CCD摄像机上，CCD摄像机通过逐行扫描将图像转换为数字信号，并传输给计算机。
2. 影像预处理为了提高图像质量和准确度，影像测量仪通常需要进行影像预处理。
影像预处理过程包括灰度校正、色彩校正、噪声过滤等，目的是将原始图像转换为更准确、更清晰的数字图像。
3. 特征提取影像测量仪通过特征提取技术，从数字图像中提取出被测物体的基本特征，例如角度、长度、宽度、轮廓等。
特征提取通常需要使用数字图像处理技术，例如轮廓分割、边缘检测等。
4. 特征匹配通过将被测物体的特征与已知特征进行匹配，影像测量仪可以计算出物体的尺寸、形状、位置等方面的数据。
5. 数据输出和存储最后，影像测量仪将测量结果输出给用户，并且可以将结果保存到计算机或其他设备上进行进一步处理和分析。
三、影像测量仪的应用影像测量仪是一种广泛应用于制造业、医疗、环境监测等领域的测量仪器。
以下是影像测量仪的一些应用：1. 制造业在制造业中，影像测量仪可以用于精确测量零件的尺寸、形状和位置，从而保证产品的质量和精度。
特别是在高精度加工和组装过程中，影像测量仪可以起到重要的作用。
2. 医疗在医疗领域中，影像测量仪可以用于评估病人的身体形态和病情，从而为医生提供诊断和治疗方案。
二次元影像测量仪介绍
二次元影像测量仪介绍
VMS系列手动二次元系列 -----上海煜南仪器有限公司
上海煜南仪器有限公司
目录
二次元影像测量仪基本介绍 关于二次元VMS3020 二次元软体功能 二次元工件实测图片
上海煜南仪器有限公司
一，二次元影像测量仪基本介绍---影像测量系统介绍
二次元影像测量仪英文名称VMS, 即Vision measuring system, 即视觉测量系统，是从最原始的投影机发展而来。 原始的投影机测量系统虽然克服了采用卡尺类量具接触式测 量带来的精度问题，但是在测量时仍然有非常多的问题：投影的 清晰度，操作人员的熟练程度以及取点精准度等等方面，很难保 证实际工件的测量准确性。 随着机器视觉技术的发展，二次元影像测量系统应运而生。 在测量方式上依就采用光学尺提供XY轴坐标，最后在二维平面内 完成测量。但是在工件投影方面，不再是原来的摄影屏方式，而 利用CCD工业像机，将工件图像传送至电脑，测量操作时，测量 软件自动提取产品轮廓，从而保证了测量时取点的准确性。 二次元测量技术在中国已发展近15年，软硬件技术已非常稳 定，再加上其结构简单，故障率低，操作简单，已广泛应用于机 械制造，五金加工，PCB，模具及橡塑等各行各业。
上海煜南仪器有限公司
二，二次元影像测量仪VMS3020展示---仪器图片
上图为VMS3020实际安装测量图与单机图，从外观上看，机台简洁明 亮，有质感。
上海煜南仪器有限公司
二，二次元VMS2010与VMS3020展示----测量仪标准配制
型号 VMS 3020 量程 重量 承重 25kg 精度 重复 精度 分辨率 CCD SONY芯片 1/3 彩色
上海煜南仪器有限公司
二，二次元VMS3020展示----标准出厂配制表
影像测量仪知名品牌介绍
根据谢华锟先生《影像测量仪发展与点评》的论文整理！1、蔡司（德国品牌）德国蔡司公司是工业测量领域的著名企业, 具有丰富的产品线, 其CMM 更曾是高端CMM 的代名词。
蔡司旗下最有代表性的影像测量仪产品为OINSPECT。
O-INSPECT 采用固定桥式结构, 产品美观、稳重, 具备影像式测头和接触式测头两种检测手段。
2、三丰（日本品牌）日本三丰公司作为世界著名的精密测量仪器制造商, 其影像测量仪产品线广、型号齐全, 为其代表性产品QV- ELF202PRO。
该产品采用固定桥式结构, 产品外观稳重、大气。
3、天准（中国品牌）天准中国苏州的天准精密技术有限公司多年来专注于精密测量仪器的研发, 是中国技术领先的影像测量仪品牌, 两项国家校准规范的起草单位。
其代表性产品VMU322 具有测量精度高、测量速度快、功能丰富等优点。
4、海克斯康（瑞士品牌）海克斯康瑞典的海克斯康是全球知名的长度测量仪器厂商, 2010 年初推出了Optive 系列影像测量仪, 其中的Performance222 是其代表性产品。
该产品源自Mahr 技术, 采用立柱式结构, 结构稳定、精度高,是一款优秀的影像测量仪产品。
5、OGP（美国品牌）OGP美国OGP 公司一直致力于影像测量仪产品的开发、生产与销售, 拥有影像测量仪的多项核心技术, 其典型产品ZIP250 如图7 所示。
它采用了固立柱式结构, 仪器技术水平较高。
6、尼康（日本品牌）尼康日本尼康在光学测量仪器领域技术实力雄厚、产品众多。
其典型产品VMR3020 产品美观、精致,测量精度高, 功能全面这些产品测量精度高、测量速度快、测量功能完备, 代表了当今工业级影像测量仪行业的先进水平。
西门子、霍尼维尔、横河、艾默生，ABB,AB，欧姆龙，MTL，P+F,丹佛斯。
佛克斯波罗，ASCO.英维思精准扭力领导者--伊力特扭力测试仪HP系列,中国知名品牌名称：瓶盖扭力测试仪B&S是美国从事红外光学产品研发的专业技术公司，产品有：红外滤光片、红外热量探测器、光电转换器件、辐射黑体、便携式固定式红外测温仪、热像仪等。
全自动影像测量仪的优点及应用领域
全自动影像测量仪的优点及应用领域全自动影像测量仪是一种通过高分辨率数字影像技术进行测量和分析的先进仪器。
它不仅可以测量各种尺寸的物体，还可以测量复杂的三维形状和曲面。
下面介绍全自动影像测量仪的优点及应用领域。
优点1.高精度全自动影像测量仪具有高精度、高分辨率、高稳定性等特点，可以实现多个点的高精度测量，其精度可以达到零点几微米，甚至几纳米级别，大大提高了测量的可靠性和精确性。
2.高速测量全自动影像测量仪采用数字影像技术进行测量，其测量速度非常快，可以实现多点同时测量，同时，它自动提取数据、自动分析结果、自动计算等，大大提高了测量的效率。
3.非接触式测量全自动影像测量仪采用的是非接触式测量方式，不需要对被测物进行接触或损伤，这有效避免了传统接触式测量可能出现的误差和影响。
4.自动化程度高全自动影像测量仪可以实现全自动化测量，无需人工干预，自动完成数据采集、数据处理、结果输出等多个步骤，大大降低了劳动力的使用成本。
应用领域1.工业全自动影像测量仪在工业制造领域中有着广泛的应用，例如汽车零部件、机械零部件、光学元件等的尺寸测量和形态分析，以及产品质量检测和统计分析等。
2.航空航天全自动影像测量仪可以应用于航空航天领域，可以对飞机、火箭、卫星等进行三维形状和曲面的测量和分析，在航空航天中，全自动影像测量仪也可以用于航空器的飞行模拟和测试。
3.生物医学全自动影像测量仪在生物医学领域有广泛的应用，可以用于细胞形态学和遗传学的研究，也可以用于疾病的诊断和治疗，例如，可以对人体器官进行三维形态和曲面的测量和分析。
4.地质勘探全自动影像测量仪在地质勘探领域中也有着重要的应用，可以用于矿区开发和地形测量，例如，在石油勘探方面，可以利用全自动影像测量仪对地下石油储层进行三维测量和分析。
总之，全自动影像测量仪已经成为现代工业、航空航天、生物医学、地质勘探等各个领域中非常重要的仪器设备，它可以快速、准确、全面地对复杂的物体进行测量和分析，从而为各个领域的研究和应用提供了有力的支持。
简述测量仪器影像测量仪 影像测量仪如何操作
简述测量仪器影像测量仪影像测量仪如何操作影像测量仪又称精密影像式测绘仪，是数显投影仪的质的飞跃，是投影仪的升级版仪器。
它克服了传统投影机的缺点，是集光，机，电，计算机图像技术于一体的新型高精度，高科技测量仪器。
测量仪器影像测量仪影像测量仪的分类：依据其投影路径，它可以分为（a）垂直型投影机（b）落地型投影机（c）水平型投影机。
在投影仪和灯泡通电后，光线通过热透镜，透镜组，台板，镜子，投影屏幕等进行过滤，工件的轮廓或表面被放大并投影到半透亮在投影屏幕上。
通常，必需将工件和投影透镜之间的距离调整到适当的焦距，以使投影屏幕处于清楚的状态，以确保工件测量的精准性。
影像测量仪的结构可以与三种不同的测量系统不同地构造。
在垂直投影仪的情况下，投影镜头可以从25倍放大到225倍，并且常用的放大镜是10倍，20倍，50倍，100倍等。
可以使用轮廓照明或表面反射照明来测量工件。
配件包括旋转台，分体式头（机械或光学），显示器，V型块，中心顶架，各种放大镜头（可选），投影屏幕，标准图片，玻璃尺和摄影设备等。
影像测量仪分类：影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等仪器。
测量仪器影像测量仪影像测量仪的结构：影像测量仪是一种高辨别率CCD颜色高—精密光电测量仪器，包括摄像头，连续变焦物镜，彩色显示器，视频十字线发生器，精密光学秤，多功能数据处理器，二维数据测量软件和高精度工作台结构。
影像测量仪的用途：该测量仪器适用于以二坐标测量为目的的全部应用领域，具有双坐标测量的目的，仪器广泛用于机械，电子，仪器仪表，五金，塑料等使用。
（模具，螺钉，金属，配件，橡胶，PCB板，弹簧）。
平面度影像测量仪应用了先进的光路与激光联动技术，同时配置了高精度CCD影像和高精度的日本激光激光测头系统；该技术使影像光学光路与激光同轴，依据测量过程的要求，二套光路可实现自动切换；同时配置高速伺服马达系统，实现高速测量，激光测量平面度的优点是精度高，非接触测量对被测量物不会有损伤。
