自动变速器工作原理

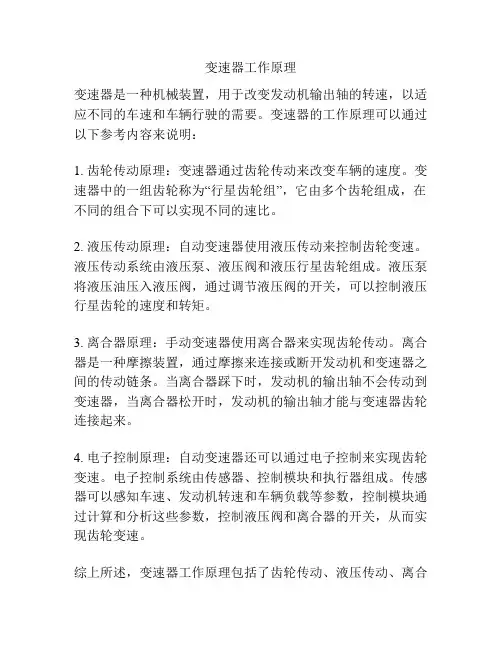

变速器工作原理
变速器工作原理
变速器是一种机械装置，用于改变发动机输出轴的转速，以适应不同的车速和车辆行驶的需要。
变速器的工作原理可以通过以下参考内容来说明：
1. 齿轮传动原理：变速器通过齿轮传动来改变车辆的速度。
变速器中的一组齿轮称为“行星齿轮组”，它由多个齿轮组成，在不同的组合下可以实现不同的速比。
2. 液压传动原理：自动变速器使用液压传动来控制齿轮变速。
液压传动系统由液压泵、液压阀和液压行星齿轮组成。
液压泵将液压油压入液压阀，通过调节液压阀的开关，可以控制液压行星齿轮的速度和转矩。
3. 离合器原理：手动变速器使用离合器来实现齿轮传动。
离合器是一种摩擦装置，通过摩擦来连接或断开发动机和变速器之间的传动链条。
当离合器踩下时，发动机的输出轴不会传动到变速器，当离合器松开时，发动机的输出轴才能与变速器齿轮连接起来。
4. 电子控制原理：自动变速器还可以通过电子控制来实现齿轮变速。
电子控制系统由传感器、控制模块和执行器组成。
传感器可以感知车速、发动机转速和车辆负载等参数，控制模块通过计算和分析这些参数，控制液压阀和离合器的开关，从而实现齿轮变速。
综上所述，变速器工作原理包括了齿轮传动、液压传动、离合
器和电子控制等多种方式，它们共同协作，使得车辆可以在不同的路况下实现高效、平稳的行驶。

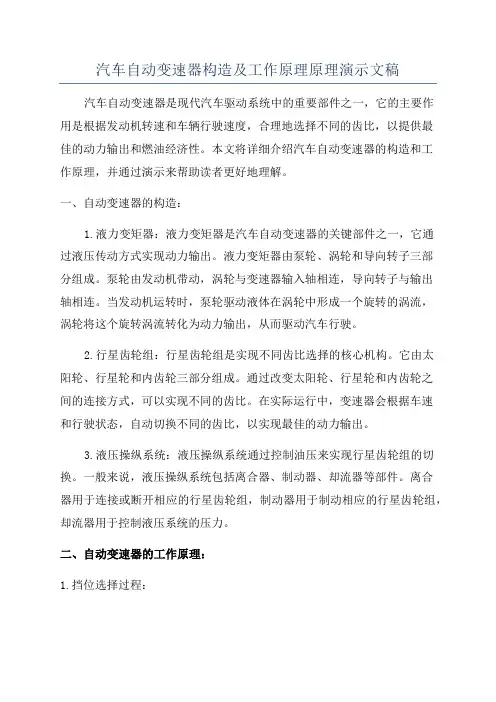

汽车自动变速器构造及工作原理原理演示文稿
汽车自动变速器构造及工作原理原理演示文稿汽车自动变速器是现代汽车驱动系统中的重要部件之一，它的主要作用是根据发动机转速和车辆行驶速度，合理地选择不同的齿比，以提供最佳的动力输出和燃油经济性。
本文将详细介绍汽车自动变速器的构造和工作原理，并通过演示来帮助读者更好地理解。
一、自动变速器的构造：1.液力变矩器：液力变矩器是汽车自动变速器的关键部件之一，它通过液压传动方式实现动力输出。
液力变矩器由泵轮、涡轮和导向转子三部分组成。
泵轮由发动机带动，涡轮与变速器输入轴相连，导向转子与输出轴相连。
当发动机运转时，泵轮驱动液体在涡轮中形成一个旋转的涡流，涡轮将这个旋转涡流转化为动力输出，从而驱动汽车行驶。
2.行星齿轮组：行星齿轮组是实现不同齿比选择的核心机构。
它由太阳轮、行星轮和内齿轮三部分组成。
通过改变太阳轮、行星轮和内齿轮之间的连接方式，可以实现不同的齿比。
在实际运行中，变速器会根据车速和行驶状态，自动切换不同的齿比，以实现最佳的动力输出。
3.液压操纵系统：液压操纵系统通过控制油压来实现行星齿轮组的切换。
一般来说，液压操纵系统包括离合器、制动器、却流器等部件。
离合器用于连接或断开相应的行星齿轮组，制动器用于制动相应的行星齿轮组，却流器用于控制液压系统的压力。
二、自动变速器的工作原理：1.挡位选择过程：当驾驶员选择驾驶模式（如P（停车）、R（倒车）、N（空挡）、D （驾驶）等），控制器将信号传递给液压操纵系统，液压操纵系统根据信号切换对应的行星齿轮组连接方式，确定所需齿比。
2.液力变矩器过程：当变速杆位于驾驶档位时，变速器输入轴上的齿轮开始转动，驱动液力变矩器的泵轮。
液压系统通过控制阀门和泵的转速，调节液力变矩器中的工作压力和转矩。
液力变矩器将发动机的转矩传递给变速器输出轴，驱动车辆前进。
当驾驶员加速或减速时，液压操纵系统会根据车速和发动机转速的变化，通过控制液力变矩器的油流量和压力来实现变速器齿比的自动调整。

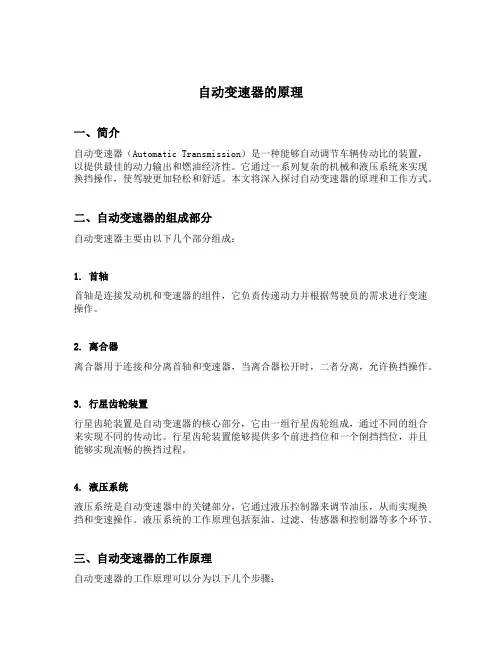

自动变速器的原理
自动变速器的原理一、简介自动变速器（Automatic Transmission）是一种能够自动调节车辆传动比的装置，以提供最佳的动力输出和燃油经济性。
它通过一系列复杂的机械和液压系统来实现换挡操作，使驾驶更加轻松和舒适。
本文将深入探讨自动变速器的原理和工作方式。
二、自动变速器的组成部分自动变速器主要由以下几个部分组成：1. 首轴首轴是连接发动机和变速器的组件，它负责传递动力并根据驾驶员的需求进行变速操作。
2. 离合器离合器用于连接和分离首轴和变速器，当离合器松开时，二者分离，允许换挡操作。
3. 行星齿轮装置行星齿轮装置是自动变速器的核心部分，它由一组行星齿轮组成，通过不同的组合来实现不同的传动比。
行星齿轮装置能够提供多个前进挡位和一个倒挡挡位，并且能够实现流畅的换挡过程。
4. 液压系统液压系统是自动变速器中的关键部分，它通过液压控制器来调节油压，从而实现换挡和变速操作。
液压系统的工作原理包括泵油、过滤、传感器和控制器等多个环节。
三、自动变速器的工作原理自动变速器的工作原理可以分为以下几个步骤：1. 接受输入信号自动变速器通过传感器接收驾驶员的输入信号，包括油门位置、车速、发动机转速等等。
2. 确定最佳传动比根据接收到的输入信号，控制器会根据预设的程序，确定最佳的传动比。
这个传动比取决于驾驶条件、引擎负载和驾驶员的需求。
3. 控制液压系统一旦确定了最佳传动比，控制器会向液压系统发送信号，调节液压元件并控制离合器和制动器的动作，以实现换挡和变速操作。
同时，油泵会为相应的元件提供所需的润滑和冷却油。
4. 实施换挡操作液压系统根据控制器的指令，通过调节离合器和制动器来实施换挡操作。
其中，离合器用于连接和分离行星齿轮装置的组件，制动器用于固定或释放行星齿轮装置的组件。
5. 输出驱动力最后，通过行星齿轮装置和输出轴将动力传递给车轮，实现车辆的运动。
行星齿轮装置的不同组合可以提供多个前进挡位和倒挡挡位，以适应不同的驾驶条件。
自动变速器的结构和工作原理
自动变速器的结构和工作原理一、结构自动变速器是一种用于汽车的传动装置，主要作用是根据车辆的速度和负载条件，自动调整发动机输出的扭矩和转速，以提供最佳的动力传递和燃油经济性。
它由多个部件组成，包括液力变矩器、行星齿轮组、离合器、制动器、齿轮轴和控制单元等。
1. 液力变矩器：液力变矩器是自动变速器的核心部件之一，它通过液体的动力传递来实现发动机与变速器之间的连接。
液力变矩器由泵轮、涡轮和导向叶片组成，当发动机转速增加时，泵轮产生液压力，驱动涡轮转动，从而传递动力。
2. 行星齿轮组：行星齿轮组是自动变速器的主要传动装置，由太阳轮、行星轮和环形轮组成。
通过不同组合的行星轮与太阳轮、环形轮的连接，可以实现不同的传动比，从而实现不同的挡位。
3. 离合器：离合器用于连接或断开发动机与变速器之间的动力传递。
自动变速器通常配备多个离合器，通过控制离合器的开合状态，可以实现不同挡位的切换。
4. 制动器：制动器用于停止或限制齿轮轴的旋转，从而实现换挡过程中的顺畅切换。
制动器通常由摩擦片和压力装置组成，通过控制制动器的压力来实现制动效果。
5. 齿轮轴：齿轮轴是连接各个齿轮的轴，它们通过齿轮的啮合来实现动力传递。
6. 控制单元：控制单元是自动变速器的大脑，它通过传感器监测车辆的速度、负载和驾驶者的需求，然后根据预设的程序来控制变速器的工作状态，实现自动换挡。
二、工作原理自动变速器的工作原理可以简单概括为以下几个步骤：1. 液力传递：当发动机启动后，液力变矩器开始工作，通过液体的动力传递将发动机的转动力传递给变速器，实现动力输出。
2. 换挡控制：控制单元通过传感器监测车辆的速度和负载情况，根据预设的程序来判断何时需要进行换挡操作。
当需要换挡时，控制单元会发送信号给相应的离合器和制动器，实现齿轮的切换。
3. 离合器操作：当换挡信号发出后，控制单元会控制相应的离合器断开或连接，断开离合器时，发动机的动力不再传递给变速器，连接离合器时，发动机的动力重新传递给变速器。

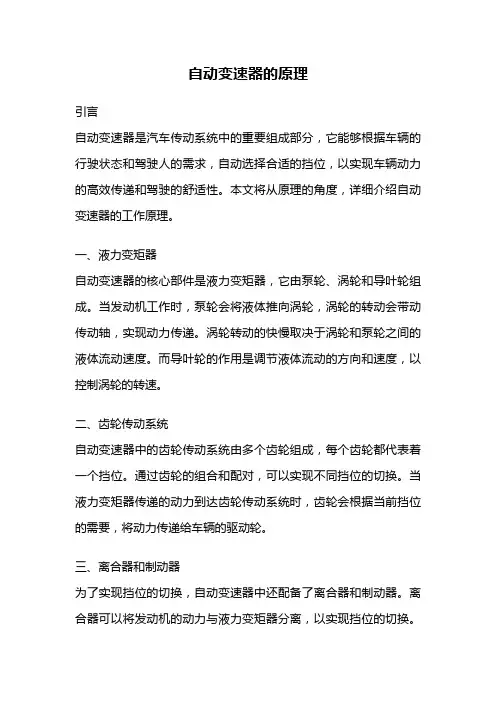

自动变速器的原理
自动变速器的原理引言自动变速器是汽车传动系统中的重要组成部分，它能够根据车辆的行驶状态和驾驶人的需求，自动选择合适的挡位，以实现车辆动力的高效传递和驾驶的舒适性。
本文将从原理的角度，详细介绍自动变速器的工作原理。
一、液力变矩器自动变速器的核心部件是液力变矩器，它由泵轮、涡轮和导叶轮组成。
当发动机工作时，泵轮会将液体推向涡轮，涡轮的转动会带动传动轴，实现动力传递。
涡轮转动的快慢取决于涡轮和泵轮之间的液体流动速度。
而导叶轮的作用是调节液体流动的方向和速度，以控制涡轮的转速。
二、齿轮传动系统自动变速器中的齿轮传动系统由多个齿轮组成，每个齿轮都代表着一个挡位。
通过齿轮的组合和配对，可以实现不同挡位的切换。
当液力变矩器传递的动力到达齿轮传动系统时，齿轮会根据当前挡位的需要，将动力传递给车辆的驱动轮。
三、离合器和制动器为了实现挡位的切换，自动变速器中还配备了离合器和制动器。
离合器可以将发动机的动力与液力变矩器分离，以实现挡位的切换。
制动器则用于锁定或释放特定的齿轮，以实现挡位的固定和切换。
四、控制系统自动变速器的工作还离不开一个精确的控制系统。
控制系统通过感应车辆的行驶状态和驾驶人的操作，来决定当前需要的挡位，并通过电磁阀等装置来控制离合器和制动器的动作。
控制系统还可以根据车辆的行驶情况，自动调整挡位的切换时机和速度，以提供最佳的驾驶体验。
五、工作原理当驾驶人将挡位选择杆置于“D”挡位时，控制系统会根据车速、转速等参数，自动选择合适的挡位。
液力变矩器将发动机的动力传递给齿轮传动系统，齿轮会根据当前挡位的需要，将动力传递给驱动轮。
同时，控制系统还会根据行驶状态的变化，自动调整挡位的切换时机和速度，以保证驾驶的平稳和燃油的高效利用。
六、优点和局限性自动变速器相比于手动变速器，具有以下优点：1. 驾驶舒适性好：自动变速器的挡位切换由控制系统自动完成，驾驶人无需踩离合器和操作挡位选择杆，大大减轻了驾驶的负担。
2. 燃油经济性高：自动变速器可以根据车辆的行驶状态和驾驶人的需求，自动选择合适的挡位，以提供最佳的动力输出，从而降低燃油消耗。

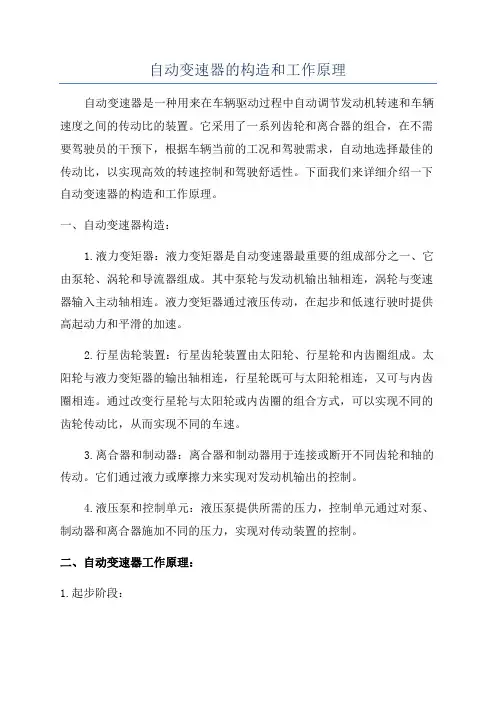

自动变速器的构造和工作原理
自动变速器的构造和工作原理自动变速器是一种用来在车辆驱动过程中自动调节发动机转速和车辆速度之间的传动比的装置。
它采用了一系列齿轮和离合器的组合，在不需要驾驶员的干预下，根据车辆当前的工况和驾驶需求，自动地选择最佳的传动比，以实现高效的转速控制和驾驶舒适性。
下面我们来详细介绍一下自动变速器的构造和工作原理。
一、自动变速器构造：1.液力变矩器：液力变矩器是自动变速器最重要的组成部分之一、它由泵轮、涡轮和导流器组成。
其中泵轮与发动机输出轴相连，涡轮与变速器输入主动轴相连。
液力变矩器通过液压传动，在起步和低速行驶时提供高起动力和平滑的加速。
2.行星齿轮装置：行星齿轮装置由太阳轮、行星轮和内齿圈组成。
太阳轮与液力变矩器的输出轴相连，行星轮既可与太阳轮相连，又可与内齿圈相连。
通过改变行星轮与太阳轮或内齿圈的组合方式，可以实现不同的齿轮传动比，从而实现不同的车速。
3.离合器和制动器：离合器和制动器用于连接或断开不同齿轮和轴的传动。
它们通过液力或摩擦力来实现对发动机输出的控制。
4.液压泵和控制单元：液压泵提供所需的压力，控制单元通过对泵、制动器和离合器施加不同的压力，实现对传动装置的控制。
二、自动变速器工作原理：1.起步阶段：在起步阶段，液力变矩器被用来提供高起动力。
当驾驶员踩下油门，发动机转速升高，泵轮开始转动，液力变矩器通过泵轮的液力传递到涡轮，使其开始转动。
涡轮的转动驱动变速器输入主动轴，将动力传递到变速器。
2.行驶阶段：在行驶阶段，液力变矩器还起到了减震和换挡过渡的作用。
液力传递机构可根据车速和油门踏板的位置自动选择传递比。
在高速行驶时，液力变矩器的效率较低，为了提高效率，离合器逐渐接合，变速器开始进入直接传动方式。
3.换档阶段：当驾驶条件改变时，自动变速器会自动切换不同齿轮组合，以适应不同的驾驶需求。
当需要加速时，变速器会将离合器逐渐断开，并选择更高的齿轮比。
当需要减速或停车时，变速器会通过制动器来减速，直到停止。
自动变速器工作原理
自动变速器工作原理
自动变速器是一种用于汽车的传动装置，可以根据车辆的行驶速度和负载情况自动调整换挡时机和挡位。
其工作原理如下：
1. 液力传动器：自动变速器内部有一个液力传动器，由泵轮和涡轮组成。
泵轮由发动机的动力驱动，涡轮则与车轮相连。
当泵轮受到发动机动力的驱动时，液体被压入涡轮，产生动力传递，从而使车辆运动。
2. 行车电脑控制单元：自动变速器配备了一台行车电脑控制单元，用于监控车辆的速度、转速和驾驶员的需求。
根据这些信息，行车电脑控制单元可以精确地判断换挡时机和挡位，并通过电子信号控制变速器的操作。
3. 离合器：自动变速器中有多个离合器，用于连接和断开发动机和液力传动器之间的动力传输。
当需要换挡时，行车电脑控制单元会发送指令，使相应的离合器工作。
通过控制离合器的工作，可以实现平稳的换挡过程。
4. 齿轮组：自动变速器内部装有多个齿轮组，用于不同挡位的传动。
通过调整不同齿轮组之间的齿轮比，自动变速器可以使发动机的转速和车轮的速度保持在适当的范围内。
总结起来，自动变速器的工作原理主要包括液力传动器、行车电脑控制单元、离合器和齿轮组。
通过行车电脑控制单元的指令，液力传动器的工作和离合器的操作可以实现自动的换挡过程，从而使车辆以最佳的传动比例实现高效、平稳的行驶。
自动变速器工作原理讲解
自动变速器工作原理讲解自动变速器是一种用于汽车等交通工具的传动装置，主要作用是根据车辆的速度和负载情况，自动调整发动机输出动力与车辆行驶速度之间的匹配关系，使驾驶更加平稳和经济。
下面将通过以下几点详细讲解自动变速器的工作原理。
1.齿轮组成：自动变速器的核心部件是一组齿轮，常见的有行星齿轮系统。
行星齿轮系统由太阳齿轮、行星轮、内圈齿轮和环齿轮组成。
太阳齿轮通过齿轮轴与发动机连接，内圈齿轮与车轴连接，行星轮则连接太阳齿轮和内圈齿轮，环齿轮则通过多片湿式离合器与发动机连接。
2.湿式离合器：自动变速器通过湿式离合器来实现换挡，将不同的齿轮组合连接到发动机输出轴上。
湿式离合器是利用摩擦片的摩擦来传递动力的装置，由主动盘和被动盘组成，主动盘与发动机输出轴相连，被动盘与齿轮组相连。
当需要换挡时，通过压力控制器控制离合器的关闭或开启，切断或传递动力。
3.液压系统：自动变速器的控制主要通过液压系统来实现。
液压系统由起动泵、油泵和压力控制器组成。
起动泵通过驱动齿轮高速旋转，带动油泵工作，将液压油输送到各个液压装置中。
压力控制器通过传感器检测车辆的速度和负载情况，控制油泵的工作压力，使换挡时的切换动作更加平稳。
4.控制单元：自动变速器的工作还需要一个控制单元来控制变速器的换挡逻辑。
控制单元通过传感器获取车辆的速度、转速和车轮的滑动等信息，并根据预设的换挡策略，控制液压系统实现相应的换挡动作。
控制单元通常使用微处理器来计算和控制换挡参数，实现智能化的变速器控制。
5.工作原理：自动变速器工作时，根据发动机的转速和负载情况，控制单元判断当前的工作状态，决定是否需要换挡。
当车速较低或负载较高时，控制单元会打开相应的湿式离合器，使发动机的动力直接传递到低速齿轮组。
当车速较高或负载较低时，控制单元会关闭相应的湿式离合器，使发动机的动力传递到高速齿轮组。
通过不同齿轮组的组合，可以实现汽车的多档变速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果您驾驶过配备自动变速器的汽车，则应该知道自动变速器和手动变速器之间有两个主要区别：自动变速器汽车上没有离合器踏板。
自动变速器汽车上没有换挡机构。
只要将变速器挂在前进挡，其他所有操作都会自动进行。
自动变速器（与它的液力变矩器）和手动变速器（与它的离合器）完成一模一样的事情，但它们完成的方式完全不同。
自动变速器的工作方式十分的神奇！自动变速器位置在本文中，我们将详细讲述自动变速器的原理。
首先您将了解整套系统的关键部件：行星齿轮组。
然后，我们将告诉您变速器的装配、控制装置的工作原理，并讨论在变速器的控制中涉及到的一些难点。
与手动变速器一样，自动变速器的主要工作是让发动机在较窄的转速围下运行，并且提供较宽的输出速度围。
梅赛德斯-奔驰CLK自动变速器如果没有变速器，汽车将会只有一种传动比，而我们也只能选择让汽车以所需的最大速度行驶的那种传动比。
如果您想要的最大速度是130公里/小时，那么传动比应类似于大多数手动变速器中的三挡。
您可能从来没尝试过仅用三挡来驾驶配备手动变速器的汽车。
如果体验一下，您很快会发现在起动时几乎没有加速感。
高速行驶时，发动机会发出尖叫，转速表会接近红线。
这样的汽车很快就会磨损，以至于几乎无法驾驶。
因此，变速器使用齿轮，以便更有效地利用发动机的扭矩，从而保持发动机在合适的转速下运行。
手动变速器和自动变速器之间的关键不同在于：前者将不同组的齿轮分别锁定到输出轴，以得到各种传动比；而在自动变速器中，同一组齿轮就可得到所有不同的传动比，自动变速器则是通过行星齿轮组来实现这一功能的。
下面让我们来了解行星齿轮组的工作原理。
当我们分解自动变速器以了解其部结构时，会发现其在相当小的空间容纳了各种各样的部件。
除了其他部件外，您还会看到：一套精致的行星齿轮组一组钢带，用于固定齿轮组的部件一组三个湿盘离合器，用于固定齿轮组的其他部件一套神奇的液压系统，用于控制离合器和钢带一个大型齿轮泵，用于运送变速器液力传动油我们关注的重点是行星齿轮组。
这个部件的大小与甜瓜相仿，它产生变速器所能生成的所有不同传动比。
变速器的其他所有部件都是为了帮助行星齿轮组完成此工作。
自动变速器包含两套完整的行星齿轮组，它们组合成一个部件。
从左到右：齿圈、行星架、两个太阳轮所有行星齿轮组都有三个主要部件：太阳轮行星齿轮和行星齿轮的齿轮架齿圈每种部件可以作为输入、输出，也可以保持不动。
当各种部件担任不同角色时，可相应得到齿轮组的某一传动比。
下面让我们观察单个行星齿轮组。
变速器中的一个行星齿轮组包括一个72齿的齿圈和一个30齿的太阳轮。
通过该齿轮组，可以得到很多不同的传动比。
输入输出不动计算传动比A 太阳轮（S）行星架（C）齿圈（R）1+R/S 3.4:1B 行星架（C）齿圈（R）太阳轮（S）1 /（1+S/R）0.71:1C太阳轮（S）齿圈（R）行星架（C）-R/S -2.4:1另外，将其中任何两个部件锁定在一起，都会将整个装置锁定在1:1齿轮减速比。
请注意，上面列出的第一个传动比是减速挡——输出速度比输入速度慢。
第二个是超速挡——输出速度比输入速度快。
最后一个又是减速挡，但输出方向相反。
从这个行星齿轮组还能得到其他几种传动比，不过这几种传动比与我们的自动变速器相关。
您可以从下面的动画中试验这几种传动比：pluginspage=".macromedia./shockwave/download/index.cgi?P1_Prod_V ersion=ShockwaveFlash" quality="high"s rc="/flash/automatic-transmission-planetary.swf">与自动变速器相关的不同传动比的动画单击上表左边的按钮。
因此，不需要啮合或脱离任何其他齿轮，这组齿轮就可以产生所有不同的传动比。
两套这样的齿轮组排成一行，就可以得到变速器需要的四个前进挡和一个倒挡。
这个自动变速器使用一组齿轮，这组齿轮称为组合行星齿轮组。
看似单个行星齿轮组，但实际上其运行方式像两个行星齿轮组组合在一起。
该齿轮组具有一个始终作为变速器输出的齿圈、两个太阳轮和两组行星齿轮。
下面我们来看看其中的一些部件：变速器中的齿轮如何组合在一起从左到右：齿圈、行星架、两个太阳轮下图显示了行星架中的行星齿轮。
请注意，右边的行星齿轮比左边的行星齿轮位置低，并且它不与齿圈啮合，而是与其他行星齿轮啮合。
只有左边的行星齿轮与齿圈啮合。
行星架：请注意两组行星齿轮。
接下来，您可以看到行星架的部。
较短的行星齿轮只与较小的太阳轮啮合，较长的行星齿轮既与较大的太阳轮啮合，也与较小的太阳轮啮合。
行星架部：请注意两组行星齿轮。
下面的动画显示了所有部件在变速器中是如何啮合传动的。
src="/flash/automatic-transmission-gears-diagram.swf"q uality="high"p luginspage=".macromedia./shockwave/download/index.cgi?P1_Prod_V ersion=ShockwaveFlash" type="application/x-shockwave-flash" >移动换挡杆，观察动力是如何通过变速器传递的。
一挡在一挡中，较小的太阳轮由液力变矩器中的涡轮顺时针驱动。
行星架要逆时针旋转，但被单向离合器（只允许顺时针方向旋转）固定，齿圈成为输出。
小齿轮有30齿，齿圈有72齿，因此，根据下方的图表，传动比为：传动比=-R/S=-72/30=-2.4:1因此，旋转传动比是负的2.4:1，这意味着输出方向与输入方向相反。
但输出方向与输入方向实际上相同——这就是两组行星齿轮的奥秘。
第一组行星齿轮与第二组啮合，第二组行星齿轮带动齿圈，这种组合引起反向。
可以看到，这还使较大的太阳轮旋转。
但由于离合器已松开，因此较大的太阳轮能以与涡轮相反的方向（逆时针）自由旋转。
二挡为了获得二挡所需的传动比，变速器的操作十分巧妙。
它的运作就像两个行星齿轮组通过一个公共的行星架相互连接。
行星架的第一级实际上使用较大的太阳轮作为齿圈。
因此，第一级包括太阳轮（较小的太阳轮）、行星架和齿圈（较大的太阳轮）。
输入是较小的太阳轮、齿圈（较大的太阳轮）由制动带固定，输出是行星架。
对于这一级，由于太阳轮作为输入，行星架作为输出，齿圈固定，因此公式为：1+R/S=1+36/30=2.2:1较小的太阳轮每转动一圈，行星架就转动2.2圈。
在第二级，行星架作为第二个行星齿轮组的输入，较大的太阳轮（不动）作为太阳轮，齿圈作为输出，因此传动比为：1/(1+S/R)=1/(1+36/72)=0.67:1为得到二挡的整体减速比，我们将第一级乘以第二级：2.2x0.67，得到1.47:1减速比。
这听起来有点古怪，但的确有效。
三挡多数自动变速器三挡的传动比为1:1。
您会记得在上一节中提到我们要得到1:1的输出，所需做的只是将行星齿轮三个部件中的任意两个锁定在一起。
对于本齿轮组的排列，甚至更简单——所需做的只是啮合离合器，将每个太阳轮锁定到涡轮。
如果两个太阳轮同向转动，行星齿轮会锁住，因为它们只能反向旋转。
这便将齿圈锁定到行星齿轮，使得所有部件作为一个整体旋转，从而产生1:1的传动比。
超速挡按照定义，超速挡的输出速度比输入速度快。
它的速度会提高，正好与减速挡相反。
在本变速器中，啮合超速挡会一次完成两件事情。
如果您阅读过液力变矩器工作原理，可能已经了解了锁定液力变矩器。
为了提高效率，某些汽车有一个锁定液力变矩器的机构，以便发动机的输出直接传递到变速器。
在本变速器中，啮合超速挡后，连接到液力变矩器外壳的轴（通过螺栓固定到发动机的飞轮）会通过离合器连接到行星架。
较小的太阳轮空转，较大的太阳轮被超速挡制动带固定。
没有任何部件连接到涡轮，仅有的输入来自变矩器外壳。
我们回到图表，这次以行星架作为输入、太阳轮固定、齿圈作为输出。
传动比=1/(1+S/R)=1/(1+36/72)=0.67:1因此，发动机每转动三分之二圈，输出装置就旋转一圈。
如果发动机转速为2000 转/分（RPM），则输出速度为3000RPM。
这使得在保持发动机转速缓慢的同时，汽车可以以高速行驶。
倒挡倒挡和一挡极为类似，但由液力变矩器涡轮驱动的不是较小而是较大的太阳轮，较小的太阳轮反向空转，行星架被倒挡制动带固定到外壳上。
因此，根据上一页的公式，传动比为：传动比=-R/S=72/36=2.0:1这样，本变速器中，倒挡的传动比略小于一挡的传动比。
传动比本变速器有四个前进挡和一个倒挡。
下面让我们来总结一下传动比、输入和输出：挡位输入输出固定传动比一挡30齿太阳轮72齿齿圈行星架 2.4:1二挡30齿太阳轮行星架36齿齿圈 2.2:1 行星架72齿齿圈36齿太阳轮0.67:1二挡总计 1.47:1三挡30齿和36齿太阳轮72齿齿圈 1.0:1超速挡行星架72齿齿圈36齿太阳轮0.67:1倒挡36齿太阳轮72齿齿圈行星架-2.0:1阅读了上述容后，您大概想知道不同的输入装置是如何连接和断开的，其实这些装置是通过变速器部的一系列离合器和制动带完成的。
接下来，我们将了解这些离合器和制动带如何工作。
离合器和制动带在本变速器中，啮合超速挡后，连接到液力变矩器外壳的轴（通过螺栓固定到发动机的飞轮）会通过离合器连接到行星架。
较小的太阳轮空转，较大的太阳轮被超速挡制动带固定。
没有任何部件连接到涡轮，仅有的输入来自变矩器外壳。
为了将变速器转到超速挡，必须通过离合器和制动带连接和断开许多部件。
行星架通过离合器连接到液力变矩器外壳。
较小的太阳轮通过离合器从涡轮断开，使其能够空转。
较大的太阳轮通过制动带固定到外壳，使其无法旋转。
每次换挡都触发一系列类似的操作，只不过啮合与脱离的离合器和制动带不同。
下面让我们观察一下制动带。
在本变速器中，有两副制动带。
变速器中的制动带实际上是钢带，缠绕在齿轮系的截面上，连接到外壳，它们通过变速器壳的液压缸驱动。
其中一个副制动带在上图中，您可以在变速器的外壳中看到其中一条制动带。
齿轮系已移除，金属杆连接到活塞，而活塞驱动制动带。
此处可以看到驱动制动带的活塞。
在上图中，您可以看到驱动钢带的两个活塞。
通过一组气门传送到气缸的液压使活塞推动钢带，将这个齿轮传动系的部件固定在外壳中。
变速器中的离合器有一点复杂。
在本变速器中有四个离合器，每个离合器都是由增压过的液压油驱动，这些液压油进入到离合器的活塞中。
当弹簧确保当压力下降时，离合器松开。
下面您可以看到活塞和离合器鼓。
请注意活塞上的橡胶密封圈——当保养变速器时，它是要更换的部件之一。
