DC-DC模块测试方法详解

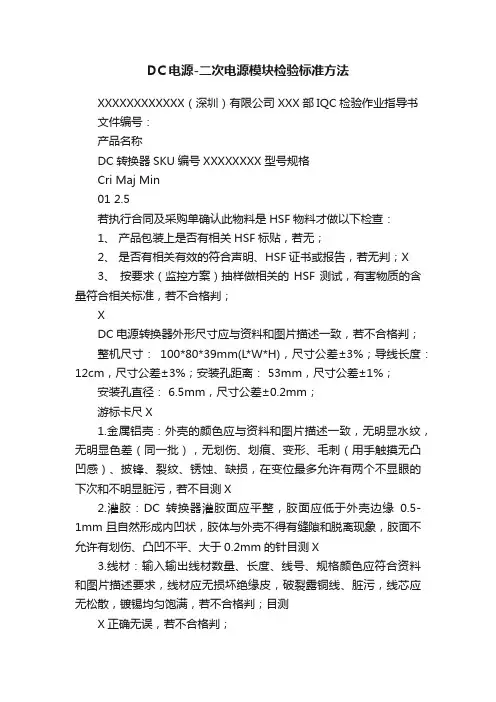

DC电源-二次电源模块检验标准方法
DC电源-二次电源模块检验标准方法XXXXXXXXXXXX（深圳）有限公司 XXX部IQC检验作业指导书文件编号：产品名称DC转换器SKU编号XXXXXXXX 型号规格Cri Maj Min01 2.5若执行合同及采购单确认此物料是HSF物料才做以下检查：1、产品包装上是否有相关HSF标贴，若无；2、是否有相关有效的符合声明、HSF证书或报告，若无判；Χ3、按要求（监控方案）抽样做相关的HSF测试，有害物质的含量符合相关标准，若不合格判；ΧDC电源转换器外形尺寸应与资料和图片描述一致，若不合格判；整机尺寸：100*80*39mm(L*W*H)，尺寸公差±3%；导线长度：12cm，尺寸公差±3%；安装孔距离： 53mm，尺寸公差±1%；安装孔直径： 6.5mm，尺寸公差±0.2mm；游标卡尺Χ1.金属铝壳：外壳的颜色应与资料和图片描述一致，无明显水纹，无明显色差（同一批），无划伤、划痕、变形、毛刺（用手触摸无凸凹感）、披锋、裂纹、锈蚀、缺损，在变位最多允许有两个不显眼的下次和不明显脏污，若不目测Χ2.灌胶：DC转换器灌胶面应平整，胶面应低于外壳边缘0.5-1mm且自然形成内凹状，胶体与外壳不得有缝隙和脱离现象，胶面不允许有划伤、凸凹不平、大于0.2mm的针目测Χ3.线材：输入输出线材数量、长度、线号、规格颜色应符合资料和图片描述要求，线材应无损坏绝缘皮，破裂露铜线、脏污，线芯应无松散，镀锡均匀饱满，若不合格判；目测Χ正确无误，若不合格判；Χ英文，或中英文对照，若不合格判；Χ与产品型号一致，若不合格判；Χ抽样标准100%检测（暂时）检验方法和工具目测抽样水平检验要求MIL-STD-105E检验项目24V to 12V 30A 不合格类别HSF项目检查Χ外观检查1.尺寸2.结构外观标签检查 1. 接线示意图目测2. 接线描述3. 型号描述。
LDO_DCDC测试方法
以CYT8117为例的测试方法1.测试Demo准备（PADS/protel 99se logic, layout等）：封装的 Demo板上面，按照测试电路，将芯片CYT8117焊接于装有SOT-223/TO252若Demo已经设计装有SMT电容电阻焊盘，则优先考虑采用贴片电容电阻于测试应用电路；若Demo没有设计 SMT电容电阻焊盘，则只能采用DIP封装的电容电阻于测试应用电路，但原则上要求电容电阻应尽量与芯片靠近。
这里，对于8117 IC，应采用芯片输入端接10uF输出端接22uF电容，对于ADJ输出的版本，还需另外在芯片输出端接2个电阻（串联式）来设置采样reference电压（Vref=VR1）。
2.从芯片的几个端子（引脚）分别焊接引线（导线）出来，便于测试仪器与之连接。
原则上，要求各个端子最好同时接2条引线，分开连接相应的测试仪器，互不影响，减少误差。
测试原理图如下：3.按照测试条件（参考其datasheet）设定芯片的输入电压、负载电流等参数，逐一测试并记录芯片相关的数据。
a.测试输出电压：在一定稳定的输入电压下，测试电子负载（CC模式，下同）电流在10MA~1A变化时，相应的输出电压值V out，一般LDO的输出电压精度为+1%，+2%，其中大部分都是+2%.若测试的数据不在其精度范围内，则判定此芯片不合格或已损坏。
b.测试line regulation、load regulation：改变输入电压和负载电流，通过计算对比数据得到线性调整率。
c.测试dropout voltage：正常输入电压、一定的负载电流下，输出电压为V out；测试电子负载在10MA~1A变化时，不断地降低输入电压，直到输出电压等于或接近98%V out时，记录此时此刻的输入电压Vin，那么此时的Vdropout = Vin -98%V out .不断地改变负载电流，依次而行，就可得到不同输出电流时的dropoutvoltage。

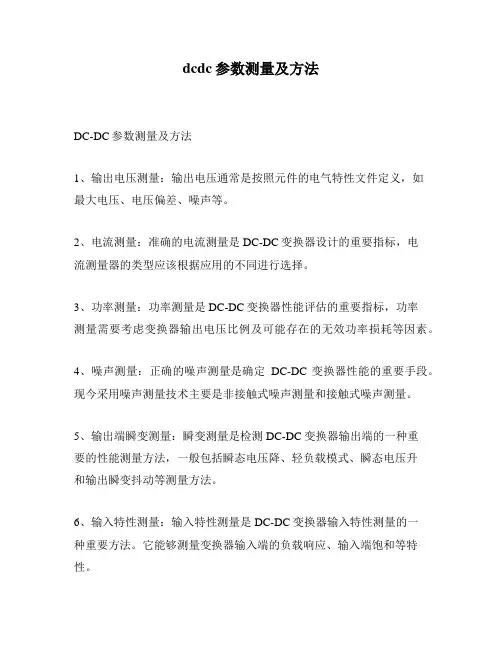

dcdc参数测量及方法
dcdc参数测量及方法
DC-DC参数测量及方法
1、输出电压测量：输出电压通常是按照元件的电气特性文件定义，如
最大电压、电压偏差、噪声等。
2、电流测量：准确的电流测量是DC-DC变换器设计的重要指标，电
流测量器的类型应该根据应用的不同进行选择。
3、功率测量：功率测量是DC-DC变换器性能评估的重要指标，功率
测量需要考虑变换器输出电压比例及可能存在的无效功率损耗等因素。
4、噪声测量：正确的噪声测量是确定DC-DC变换器性能的重要手段。
现今采用噪声测量技术主要是非接触式噪声测量和接触式噪声测量。
5、输出端瞬变测量：瞬变测量是检测DC-DC变换器输出端的一种重
要的性能测量方法，一般包括瞬态电压降、轻负载模式、瞬态电压升
和输出瞬变抖动等测量方法。
6、输入特性测量：输入特性测量是DC-DC变换器输入特性测量的一
种重要方法。
它能够测量变换器输入端的负载响应、输入端饱和等特性。
7、温度特性测量：温度特性测量的目的是确定DC-DC变换器在变温条件下性能的变化，其方法是利用温度调节器进行变温测量，测量变换器温度特性曲线。
8、电源分析仪测试：电源分析仪是用来测量DC-DC变换器的一种电流测量仪，可以测量变换器的各种特性，包括自动负载变化模式、瞬变模式、轻负载模式等，以及噪声、温度特性等。
9、EMC测量：电磁兼容测量是测量DC-DC变换器的电磁干扰性能的一种重要方法，目的是评估变换器的干扰抗性能、电平可接收等。
DC-DC模块测试方法详解
混合集成电路DC/DC变换器测试方法1范围1．1主题内容本规程规定了混合集成电路DC/DC（直流/直流）变换器的主要性能参数的测试方法。
1．2适用范围本规程适用于各类民用电子设备中混合集成电路DC/DC变换器的参数测试。
2一般要求在各参数测试中，应满足以下通用测试条件要求。
2．1测试的标准大气条件如无其它规定，测试的标准大气条件为：温度：25+3-5℃；相对湿度：45% ~ 80%；气压：80 ~106Kp a。
2．2测试期间，应注意以下事项：a．应避免外界干扰对测试准确度的影响；b．测试设备引起的测试误差应满足所测参数准确度的要求；c．施加被测器件（DUT）应在额定条件下达到稳定输出后开始测试，测试用设备、仪器等应按该设备、仪器的使用要求进行预热。
3详细要求3．1输出电压V o3．1．1目的在规定的条件下，测试DC/DC变换器在输出端的电压。
3．1．2测试原理图输出电压的测试原理图如图1所示。
图13．1．3测试条件ab Ic ．输出电流I O 。
3．1．4测试程序3．1．4．1在规定的环境温度下，将DUT 接入测试系统中。
3．1．4．2将图1所示的开关S 置于位置“1-2”，S1置断开位置，S2置闭合位置，使DUT 输入端加上规定的直流输入电压V I ，调整R L ，得到输出电流I O 。
3．1．4．3将图1所示的开关S 置于位置“3-4”，记录DUT 的输出电压V O 。
3．1．5注意事项a ． 应尽量避免温漂对测试结果的影响；b ． 测试期间，输入电压不得超过DUT 的极限值。
3．2输出电流I O3．2．1目的在规定的条件下，测试DC/DC 变换器的输出端流向负载的电流，通常指满载时的额定 值。
3．2．2测试原理图输出电流的测试原理图如图1所示。
3．2．3测试条件a b I c ．输出电流I O ；d ．负载R L （满载）。
3．2．4测试程序3．2．4．1在规定的环境温度下，将DUT 接入测试系统中。

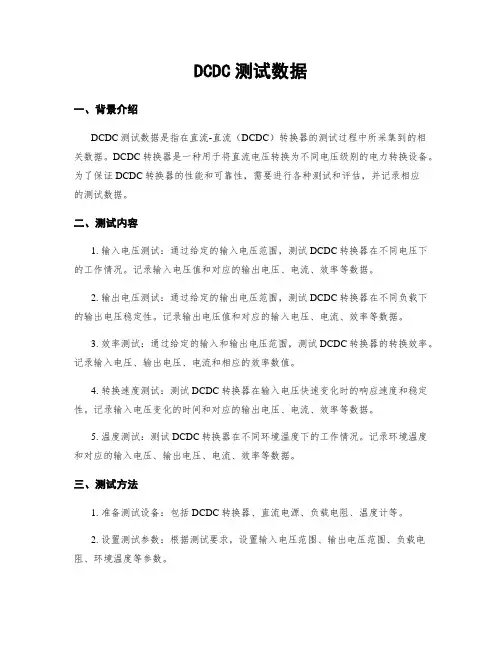

DCDC测试数据
DCDC测试数据一、背景介绍DCDC测试数据是指在直流-直流（DCDC）转换器的测试过程中所采集到的相关数据。
DCDC转换器是一种用于将直流电压转换为不同电压级别的电力转换设备。
为了保证DCDC转换器的性能和可靠性，需要进行各种测试和评估，并记录相应的测试数据。
二、测试内容1. 输入电压测试：通过给定的输入电压范围，测试DCDC转换器在不同电压下的工作情况。
记录输入电压值和对应的输出电压、电流、效率等数据。
2. 输出电压测试：通过给定的输出电压范围，测试DCDC转换器在不同负载下的输出电压稳定性。
记录输出电压值和对应的输入电压、电流、效率等数据。
3. 效率测试：通过给定的输入和输出电压范围，测试DCDC转换器的转换效率。
记录输入电压、输出电压、电流和相应的效率数值。
4. 转换速度测试：测试DCDC转换器在输入电压快速变化时的响应速度和稳定性。
记录输入电压变化的时间和对应的输出电压、电流、效率等数据。
5. 温度测试：测试DCDC转换器在不同环境温度下的工作情况。
记录环境温度和对应的输入电压、输出电压、电流、效率等数据。
三、测试方法1. 准备测试设备：包括DCDC转换器、直流电源、负载电阻、温度计等。
2. 设置测试参数：根据测试要求，设置输入电压范围、输出电压范围、负载电阻、环境温度等参数。
3. 连接测试设备：将直流电源连接到DCDC转换器的输入端，将负载电阻连接到DCDC转换器的输出端，将温度计放置在合适的位置。
4. 启动测试：按照测试要求逐步调整输入电压、负载电阻等参数，记录并记录相应的数据。
5. 分析数据：根据记录的数据，进行数据分析和评估，评估DCDC转换器的性能和可靠性。
四、测试数据样例1. 输入电压测试数据样例：输入电压：12V输出电压：5V输出电流：2A效率：90%2. 输出电压测试数据样例：输入电压：24V输出电压：12V输出电流：3A效率：85%3. 效率测试数据样例：输入电压：36V输出电压：5V输出电流：4A效率：92%4. 转换速度测试数据样例：输入电压变化时间：1ms输出电压：24V输出电流：2A效率：88%5. 温度测试数据样例：环境温度：25℃输入电压：48V输出电压：12V输出电流：1A效率：80%五、数据分析与评估根据测试数据样例，可以对DCDC转换器的性能和可靠性进行分析和评估。

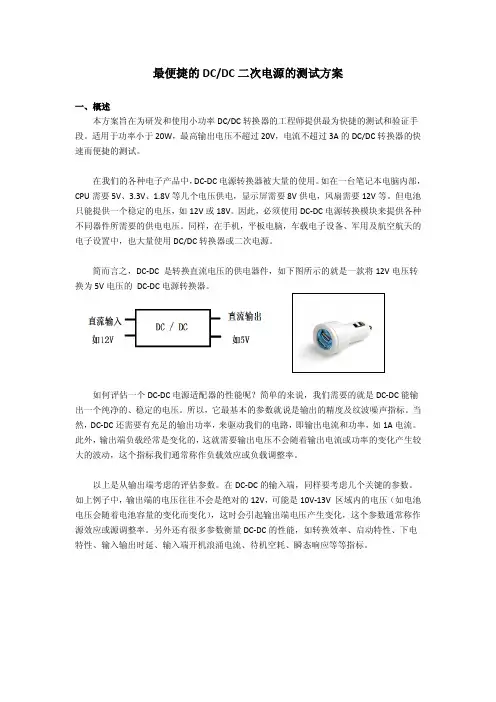

最便捷的DC_DC二次电源的测试方案
最便捷的DC/DC 二次电源的测试方案一、概述本方案旨在为研发和使用小功率DC/DC 转换器的工程师提供最为快捷的测试和验证手段。
适用于功率小于20W ，最高输出电压不超过20V ，电流不超过3A 的DC/DC 转换器的快速而便捷的测试。
在我们的各种电子产品中，DC-DC 电源转换器被大量的使用。
如在一台笔记本电脑内部，CPU 需要5V 、3.3V 、1.8V 等几个电压供电，显示屏需要8V 供电，风扇需要12V 等。
但电池只能提供一个稳定的电压，如12V 或18V 。
因此，必须使用DC-DC 电源转换模块来提供各种不同器件所需要的供电电压。
同样，在手机，平板电脑，车载电子设备、军用及航空航天的电子设置中，也大量使用DC/DC 转换器或二次电源。
简而言之，DC-DC 是转换直流电压的供电器件，如下图所示的就是一款将12V 电压转换为5V 电压的 DC-DC 电源转换器。
如何评估一个DC-DC 电源适配器的性能呢？简单的来说，我们需要的就是DC-DC 能输出一个纯净的、稳定的电压。
所以，它最基本的参数就说是输出的精度及纹波噪声指标。
当然，DC-DC 还需要有充足的输出功率，来驱动我们的电路，即输出电流和功率，如1A 电流。
此外，输出端负载经常是变化的，这就需要输出电压不会随着输出电流或功率的变化产生较大的波动，这个指标我们通常称作负载效应或负载调整率。
以上是从输出端考虑的评估参数。
在DC-DC 的输入端，同样要考虑几个关键的参数。
如上例子中，输出端的电压往往不会是绝对的12V ，可能是10V-13V 区域内的电压（如电池电压会随着电池容量的变化而变化），这时会引起输出端电压产生变化，这个参数通常称作源效应或源调整率。
另外还有很多参数衡量DC-DC 的性能，如转换效率、启动特性、下电特性、输入输出时延、输入端开机浪涌电流、待机空耗、瞬态响应等等指标。
如果要较为全面地完成一个DC/DC 性能的测试，通常需要多台仪表协同完成，甚至需要开发电源测试系统来完成。
DC-DC电源环路测试详解
电源环路测试目录1引言 (1)2电源环路测试介绍 (1)2.1波特图 (1)2.2环路增益 (2)2.3注入点 (2)2.4环路注入 (3)3电源环路分析仪测试 (4)3.1 PSM1700介绍 (4)3.2面板介绍 (5)4测试环境搭建 (8)5测试执行 (9)6注意事项 (11)1引言开关电源系统所有性能表现的中心是反馈控制系统。
反馈控制系统时刻调整着能量转换，保持电源系统的输出电压保持恒定，以满足负载所要求的功率变化。
电源环路分析仪可以很好的测出开路传递函数，测试结果以波特图形式呈现。
2电源环路测试介绍2.1波特图对于开关电源的反馈环路性能，要进行的测试项如下：1.幅频响应曲线，下图中黑线；2.相频响应曲线，下图中红线；3.穿越频率(Crossover frequency)：幅频曲线穿越0dB处的频率点，下图中为6.5kHz；4.相位裕量(Phase margin)：相频曲线在穿越频率处的相位和-180度之间的相位差，下图中为92°；(相位裕量表示电源系统保持稳定条件下所能承受的最大最大相位扰动，相位裕量越大，系统越稳定，但同时时间响应速度减慢，因此必须要有一个比较合适的相位裕量。
)5.增益裕量(Gain margin)：幅频曲线在相频曲线达到-180度的频率处对应的增益，下图中为67dB。
增益裕量表示控制系统保持稳定条件下所能承受的最大增益扰动。
波特图我们只需要把环路断开就可以得到环路增益。
下图展示了如何在反馈系统中断开环路，理论计算时你可以从任何地方断开环路，不过我们通常选择在输出和反馈之间把环路断开。
断开环路后，我们在断点处注入一个测试信号i，i经过环路一周后到达输出得到信号y，y 和i的数学关系式就是我们要求的环路增益。
断开环路示意图2.3注入点注入点如何选择？现实中反馈环路往往起到了稳定电路静态工作点的作用，所以我们不能简单的断开环路去测环路增益。
反馈环断开后，电路因为输入失调等原因，输出会直接饱和，这种情况下无法进行任何有意义的测量。
DCDC测试数据
DCDC测试数据一、背景介绍DCDC（直流-直流）转换器是一种将直流电源的电压转换为不同电压级别的设备。
在电力系统中，DCDC转换器被广泛应用于电力电子设备、电动汽车、太阳能发电系统等领域。
为了确保DCDC转换器的性能和可靠性，需要进行测试和验证。
二、测试目的本次DCDC测试的目的是评估转换器的性能和功能，确保其符合设计规范和要求。
具体测试项目包括输入/输出电压稳定性、效率、负载能力、过压/过流保护等。
三、测试设备1. 直流电源：使用稳定可调的直流电源，提供测试所需的输入电压。
2. 负载：用于摹拟实际工作负载，测试DCDC转换器的负载能力。
3. 示波器：用于测量和记录输入/输出电压波形，以评估稳定性和效率。
4. 多用表：用于测量和记录电流、电压等参数。
四、测试步骤1. 准备工作：a. 确保测试设备和电源处于正常工作状态。
b. 根据设计要求，设置直流电源的输出电压，作为DCDC转换器的输入电压。
c. 连接示波器和多用表，确保能够准确测量输入/输出电压和电流。
2. 输入/输出电压稳定性测试：a. 将DCDC转换器的输入端与直流电源连接，输出端与负载连接。
b. 设置直流电源的输出电压为设计要求的值。
c. 使用示波器测量并记录输入/输出电压波形，评估其稳定性。
d. 根据设计要求，计算并记录输入/输出电压的稳定性指标，如峰-峰值、波动等。
3. 效率测试：a. 将DCDC转换器的输入端与直流电源连接，输出端与负载连接。
b. 设置直流电源的输出电压为设计要求的值。
c. 使用多用表测量输入/输出电流和电压，计算并记录转换器的输入/输出功率。
d. 根据计算结果，计算并记录转换器的效率。
4. 负载能力测试：a. 将DCDC转换器的输入端与直流电源连接，输出端与负载连接。
b. 设置直流电源的输出电压为设计要求的值。
c. 逐步增加负载，记录负载电流和输出电压的变化。
d. 根据记录的数据，评估转换器的负载能力，确保其能够稳定工作在设计要求范围内。
