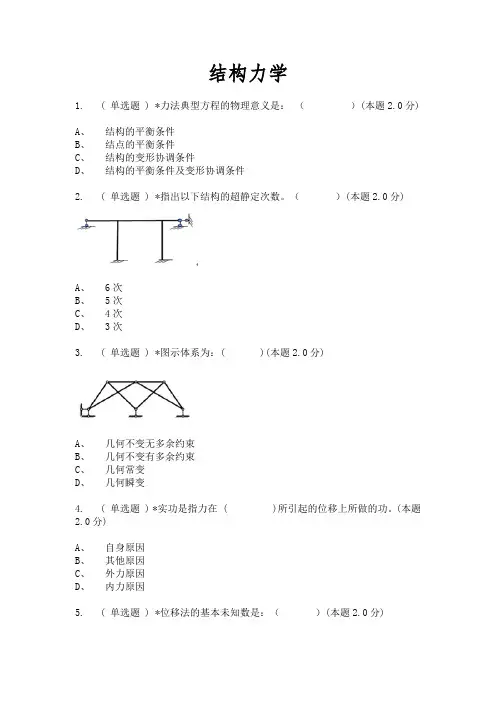

结构力学试卷

结构力学（一）试题

一、单项选择题(本大题共10小题，每小题2分，共20分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1．图示体系为（）

A.无多余约束的几何不变体系

B．有多余约束的几何不变体系

C．瞬变体系

D．常变体系

2．欲使图示体系成为无多余约束的几何不变体系，则需在A端加入（）

A．可动铰支座

B．固定铰支座

C．定向支座

D．固定支座

3．图示伸臂梁跨中截面C的弯矩为（）

A．10kN·m(下拉)

B．15kN·m(下拉)

C．16kN·m(下拉)

D．23kN·m(下拉)

4．图（a）结构用力法计算，选择图（b）为基本体系，则Δ1C等于（）

A．-lθ

B．-lθ/2

C．lθ/2

D．lθ

5．图示结构，截面C 的（） A ．弯矩等于零 B ．剪力等于零 C ．轴力等于零 D ．内力均不为零

6．图示体系的超静定次数为（） A ．4

B ．5

C ．6

D ．7

7．图示结构，各杆EI 相同，支座D 下沉Δ引起AB 杆B 端的

弯矩为（顺时针为正）（）

A ．-?

2EI 6l

B ．-?2

C ．?2EI

3l D ．

8．图示对称刚架，在反对称荷载作用下，求解时取半刚

架为（）

A ．图(a)

B ．图(b)

C ．图(c)

D ．图(d)

9．图(a)结构，用位移法求解时选图(b)为基本体系，杆长均为l ，则典型方程中的系数r 11为

（） A ．9EI/l 3

B．12EI/l3

C．15EI/l3

D．16EI/l3

10．图示结构，各杆线刚度均为i,用力矩分配法计算时，分配系数μAB为（）1

B．

C．

D．

二、填空题（本大题共8小题，每空2分，共16分）

请在每小题的空格中填上正确答案。错填、不填均无分。

11．静定结构是指_________的几何不变体系。

12．图示桁架，有_________根零杆。

13．位移互等定理表达式为_________。

14．在结构分析中，对称结构除应满足几何图形对称、约束形式对称的要求外，还应满足_________对称的要求。

15．图示结构，EI=常数，跨中截面C的竖向位移的方向是_________。

16．图示结构，各杆EI=常数，用位移法计算，基本未知量最少是_________个。

17．图示结构，用力矩分配法计算，结点B的不平衡力矩（约束力矩）M u=_________kN·m.

18.图示梁截面C的剪力影响线在杆端D处的纵标值y D为_________。

三、基本计算题（本大题共4小题，每小题7分，共28分）

19．计算图示桁架a、b杆的轴力。

20．计算图示刚架结点B的转角 B.

21.用力矩分配法计算图示结构，绘弯矩图。（i为杆件线刚度）

22．利用影响线，求图示固定荷载作用下截面K的弯矩M K.

四、分析计算题（本大题共3小题，每小题12分，共36分）23．图示结构，求支座反力，绘弯矩图、剪力图和轴力图。

24．用力法计算图示结构，绘弯矩图。各杆EI=常数。

25．用位移法计算图示对称结构，绘弯矩图。各杆EI=常数。

结构力学考试答案

结构力学考试答案 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

结构力学一、填空题(每题2分，共10题) 1. 刚结点的特点是被连接的杆件在连接处既不能，又不能；既可以传递，也可以传递。相对移动；相对转动；力；力矩 2. 从几何组成角度看，静定结构和超静定结构都是体系，前者多余约束，而后者多余约束。杆件；板壳；实体；杆件 3. 图示体系的计算自由度=W -12 。 4. 在图示结构中，=K M ，侧受拉。 75；右侧（内侧） 5. 拱是杆轴线为，且在竖向荷载作用下能产生的结构。答案：曲线；水平推力 6. 图示桁架中，有 10 根零杆。 7. 如图所示结构，支座A 转动角度θ，则=AB M 0 ，=VC F 0 。 8. 使结构产生位移的外界因素，主要有、和三个方面。 9. 图示超静定梁A 支座发生位移时， CD 杆件内力为零。 10. 图示单跨超静定梁的杆端弯矩=AB M ；=BA M ；杆端剪力=QAB F ；=QBA F 。答案：?-l i 6；?-l i 6；?212l i ；?212l i 二、单项选择题(每题2分，共10题) 1. 图示的体系是（ A ）。 A. 无多余约束的几何不变体系 B. 有多余约束的几何不变体系 C. 几何常变体系 D. 几何瞬变体系

2. 图示的体系是（ A ）。 A. 无多余约束的几何不变体系 B. 有多余约束的几何不变体系 C. 几何常变体系 D. 几何瞬变体系 3. 图示结构中，改变B 点支座链杆的方向（不能通过铰A ）时，对该梁的影响是（ D ）。 A. 全部内力没有变化 B. 弯矩有变化 C. 剪力有变化 D. 轴力有变化 4. 图示结构中，QBA F 为（ D ）。 A. -1kN B. 1kN C. D. 5. 图示圆弧三铰拱在静水压力q 作用下，K 截面的内力为（ D ）。 A. 0≠K M ，0=QK F ，0≠NK F B. 0=K M ，0≠QK F ，0≠NK F C. 0≠K M ，0≠QK F ，0≠NK F D. 0=K M ，0=QK F ，qr F NK -= 6. 如图所示拱结构，NDE F 为（ B ）。 A. 70kN B. 80kN C. 75kN D. 64kN 7. 如图所示，若增加桁架的高度，其他条件不变时，对杆1和杆2内力的影响是（ C ）。 A. 1N F ，2N F 均减小 B. 1N F ，2N F 均不变 C. 1N F 减小，2N F 不变 D. 1N F 增大，2N F 不变 8. 图示桁架中，B 支座的反力HB F 等于（ D ）。 A. 0 B. P F 3- C. P F 5.3 D. P F 5 9. 如图所示伸臂梁，温度升高21t t >，则C 点和D 点的位移（ D ）。 A. 都向下 B. 都向上 C. C 点向上，D 点向下 D. C 点向下，D 点向上 10. 将桁架各杆抗拉（压）刚度EA 都乘以n /1，则在荷载作用下各结点位移（ A ）。

《结构力学》期末考试试卷(A、B卷-含答案)

***学院期末考试试卷考试科目《结构力学》考试卷类型 A 答案试考试形式闭卷成考试对象土木本科绩一、填空题（ 20 分）（每题 2 分） 1.一个刚片在其平面内具有 3 个自由度；一个点在及平面内具有 2 自由度；平面内一根链杆自由运动时具有3个自由度。 2.静定结构的内力分析的基本方法截面法，隔离体上建立的基本方程是平衡方程。 3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生变形和位移。 4.超静定结构的几何构造特征是有多余约束的几何不变体系。 5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其中反对称未知力等于零。 6.力矩分配法适用于没有侧移未知量的超静定梁与刚架。 7.绘制影响线的基本方法有静力法法和机动法法。 8.单元刚度矩阵的性质有奇异性和对称性。 9.结构的动力特性包括结构的自阵频率；结构的振兴型；结构的阻尼。 10. 在自由振动方程... 2 y(t) 0 式中， y(t ) 2 y(t )称为体系的自振频率，称为阻尼比。

二、试分析图示体系的几何组成（10 分）（1）（２）答案：（1）答：该体系是几何不变体系且无余联系。（2）答：该体系是几何不变体系且无多余联系。三、试绘制图示梁的弯矩图（１０分）（ 1）（2）答案：（１）（２） M图四、简答题（ 20 分） 1.如何求单元等效结点荷载？等效荷载的含义是什么？答案： 2.求影响线的系数方程与求内力方程有何区别？答案： 3.动力计算与静力计算的主要区别是什么？答案：

4.自由振动的振幅与那些量有关？答案五、计算题（ 40 分） 1、用图乘法计算如图所示简支梁 A 截面的转角 A 。已知EI=常量。（10分）答案：解：作单位力状态，如图所示。分别作出M p和 M 图后，由图乘法得： 2.试作图示伸臂量的F By M K的影响线。答案： F By的影响线 M K的影响线

结构力学试题及答案

、选择题（每小题3分，共18分） 1?图示体系的几何组成为：（） A. 几何不变，无多余联系； B. 几何不变，有多余联系； C.瞬变； 4?图示桁架的零杆数目为：（） A. 6； B. 7 ； C. 8 ； D. 9。 5?图a 结构的最后弯矩图为：（） A.图 b ； B .图 c ； C .图 d ; B. 动 C. 会产生体位移； D. 3?在径向均布荷载作用下，三铰拱的合理轴线为: A.圆弧线； B ?抛物线； C ?悬链线；D.正弦曲 D .都不支 A.内力；

6.力法方程是沿基本未 A .力的平衡方程； C. 位移协调方程；D ?力的平衡及位移为零方程。 :■、填空题（每题 3分，共9分） 1. 从几何组成上讲，静定和超静定结构都是 _______________________________ 体系，前者 ___________ 多余约束而后者 ______________________ 多余约束。 2. 图b 是图a 结构 _______________ 截面的 ____________ 影响线。 3. __________________________________________________ 图示结构AB 杆B 端的转动刚度为 ____________________________________________________ ,分配系数为 ________ , 传递系数为 ___________ 。灯订，衷 i 三、简答题（每题 5分，共10分） 1. 静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关? 为什么？ 2. 影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤（4小题,共63分） 1?作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分） M/4 SI El M/4 3M4 量方向移为零知 B .位

《结构力学》期末考试试卷(A、B卷-含答案)解析

***学院期末考试试卷一、填空题（20分）（每题2分） 1.一个刚片在其平面内具有 3 个自由度；一个点在及平面内具有 2 自由度；平面内一根链杆自由运动时具有 3 个自由度。 2.静定结构的内力分析的基本方法截面法，隔离体上建立的基本方程是平衡方程。 3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生变形和位移。 4.超静定结构的几何构造特征是有多余约束的几何不变体系。 5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其中反对称未知力等于零。 6.力矩分配法适用于没有侧移未知量的超静定梁与刚架。 7.绘制影响线的基本方法有静力法法和机动法法。 8.单元刚度矩阵的性质有奇异性和对称性。 9.结构的动力特性包括结构的自阵频率；结构的振兴型；结构的阻尼。 10. 在自由振动方程0)()(2)(2. .. =++t y t y t y ωξω式中，ω称为体系的自振频率，ξ称为阻尼比。

二、试分析图示体系的几何组成（10分）（1）（２）答案：（1）答：该体系是几何不变体系且无余联系。（2）答：该体系是几何不变体系且无多余联系。三、试绘制图示梁的弯矩图（１０分）（1）（2）答案：（１）（２） M图四、简答题（20分） 1.如何求单元等效结点荷载？等效荷载的含义是什么？答案： 2.求影响线的系数方程与求内力方程有何区别？答案： 3.动力计算与静力计算的主要区别是什么？答案：

4.自由振动的振幅与那些量有关？答案五、计算题（40分） 1、用图乘法计算如图所示简支梁A 截面的转角A 。已知EI=常量。（10分）答案：解：作单位力状态，如图所示。分别作出p M 和M 图后，由图乘法得： 2.试作图示伸臂量的By F K M 的影响线。答案： By F 的影响线 K M 的影响线

结构力学试题及答案

结构力学复习题一、填空题。 1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是和，主要承受轴力的是和。 2、选取结构计算简图时，一般要进行杆件简化、简化、简化和简化。 3、分析平面杆件体系的几何组成常用的规律是两刚片法则、和二元体法则。 4、建筑物中用以支承荷载的骨架部分称为，分为、和三大类。 5、一个简单铰相当于个约束。 6、静定多跨梁包括部分和部分，内力计算从部分开始。 7、刚结点的特点是，各杆件在连接处既无相对也无相对，可以传递和。 8、平面内一根链杆自由运动时的自由度等于。二、判断改错题。 1、三刚片用三个铰两两相联必成为几何不变体系。（） 2、对静定结构，支座移动或温度改变会产生内力。（） 3、力法的基本体系必须是静定的。（） 4、任何三铰拱的合理拱轴都是二次抛物线。（） 5、图乘法可以用来计算曲杆。（） 6、静定结构的影响线全部都由直线段组成。（） 7、多跨静定梁若附属部分受力，则只有附属部分产生内力。（） 8、功的互等定理成立的条件是小变形和线弹性。（） 9、力法方程中，主系数恒为正，副系数可为正、负或零。（）三、选择题。 1、图示结构中当改变B 点链杆方向（不能通过A 铰）时，对该梁的影响是（） A 、全部内力没有变化 B 、弯矩有变化 C 、剪力有变化 D 、轴力有变化 2、图示桁架中的零杆为（） A 、DC, EC, DE, DF , EF B 、DE, DF , EF C 、AF , BF , DE, DF , EF D 、DC, EC, AF, BF 3、右图所示刚架中A A 、P B 、2P - C 、P -

结构力学 B试卷集锦及答案

试卷1 一、是非题（每题2分，共10分） 1．功的互等定理仅适用于线性变形体系。() 2. 对图2中a图所示桁架用力法计算时，取图b作为基本体系(杆AB被去掉),则其典型方程为：。（）图2 图3 3．图3所示梁在一组移动荷载组作用下，使截面K产生最大弯矩的最不利荷载位置如图（a）所示。（） 4. 图示结构用位移法求解时，基本未知量数目为3，用力法求解，则基本未知量数目为5。（） 5.位移法典型方程的右端项一定为零。（）二、填空题（共18分） 1．图1所示体系是________________体系，它有______个多余约束。（4分）图1 图2 2．图2所示桁架杆1的内力为。（4分）

3．力法方程中柔度系数代表，自由项代表。（4分） 4．已知荷载作用下结构的M图如图所示，画出其剪力图。（6分）图4 M图 Q图三、作图示结构的M、Q图。d=2m。（20分）四、用力法计算，并作图示对称结构M图。EI=常数。（20分）五、用位移法计算图示刚架，并画出M图。（20分）

六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。(12分) 课程名称：结构力学I （样卷解答）考试班级：土木02（1、2、3、水建）一、是非题（每题2分，共10分） 1．( √ ) 2. ( ? ) 3． ( ? ) 4． ( ? ) 5． ( √ ) 二、填空题（共18分） 1．_几何不变体系（3分）， 0 （1分） 2． 0 （4分） 3．基本结构在 1=j X 作用下产生的沿i X 的位移（2分）基本结构在仅荷载作用下产生的沿i X 的位移（2分） 4． 5ql/ 8 （6分）正负号各1分三、（20分）支座反力20KN →, 10KN ↑, 20KN ↓, 10KN ↑ 每个图形10分，每根杆2分

结构力学试题及参考答案

《结构力学》作业参考答案一、判断题（将判断结果填入括弧内，以 √表示正确，以 × 表示错误。） 1．图示桁架结构中有3个杆件轴力为0 。（×） 2．图示悬臂梁截面A 的弯矩值是ql 2。 (×) l l A 3．静定多跨梁中基本部分、附属部分的划分和所承受的荷载无关。（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。（× ） 5．用平衡条件能求出全部内力的结构是静定结构。（ √ ） 6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。（√ ） 7．超静定结构的力法基本结构不是唯一的。（√） 8．在桁架结构中，杆件内力不是只有轴力。（×） 9．超静定结构由于支座位移可以产生内力。（√ ） 10．超静定结构的内力和材料的性质无关。（× ） 11．力法典型方程的等号右端项不一定为0。（√ ） 12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。（√） 13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。（× ） 14．力矩分配法适用于所有超静定结构的计算。（×） 15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。 (×) 二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。） 1．图示简支梁中间截面的弯矩为（ A ） F P

q l A．82 ql B．42 ql C．22 ql D． 2 ql 2．超静定结构在荷载作用下产生的内力和刚度（B） A．无关 B．相对值有关 C．绝对值有关 D．相对值绝对值都有关 3．超静定结构的超静定次数等于结构中（B ） A．约束的数目 B．多余约束的数目 C．结点数 D．杆件数 4．力法典型方程是根据以下哪个条件得到的（C）。 A．结构的平衡条件B．结构的物理条件 C．多余约束处的位移协调条件D．同时满足A、B两个条件 5．图示对称结构作用反对称荷载，杆件EI为常量，利用对称性简化后的一半结构为（A ）。 P P P P P P 6．超静定结构产生内力的原因有（D） A．荷载作用和温度变化 B．支座位移 C．制造误差 D．以上四种原因 7．超静定结构的超静定次数等于结构中（B） A．约束的数目 B．多余约束的数目 C．结点数 D．杆件数 8．图示超静定结构独立结点角位移的个数是（B ） A． 2 B． 3

结构力学期末试题及答案

结构力学期末试题及答案一、选择题：（共10题，每题2分，共20分）如图所示体系的几何组成为。（A ）几何不变体系，无多余约束（B ）几何不变体系，有多余约束（C ）几何瞬变体系（D ）几何常变体系第1题 2.图示外伸梁，跨中截面C 的弯矩为（） A.7kN m ? B.10kN m ? C ．14kN m ? D ．17kN m ? 第2题 3.在竖向荷载作用下，三铰拱（） A.有水平推力 B.无水平推力 C.受力与同跨度、同荷载作用下的简支梁完全相同 D.截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大 4.在线弹性体系的四个互等定理中，最基本的是（） A.位移互等定理 B.反力互等定理 C.位移反力互等定理 D.虚功互等定理 5.比较图(a)与图(b)所示结构的内力与变形，叙述正确的为（） A.内力相同，变形不相同 B.内力相同，变形相同 C.内力不相同，变形不相同 D.内力不相同，变形相同

第5题 6.静定结构在支座移动时，会产生（） A.内力 B.应力 C. 刚体位移 D.变形。 7.图示对称刚架，在反对称荷载作用下，求解时取半刚架为（） A.图（a ） B.图（b ） C.图（c ） D.图（d ）题7图图（a ）图（b ）图（c ）图（d ） 8.位移法典型方程中系数k ij =k ji 反映了（） A.位移互等定理 B.反力互等定理 C.变形协调 D.位移反力互等定理 9.图示结构，各柱EI=常数，用位移法计算时，基本未知量数目是（） A .2 B .4 C .6 D .8 第9题第10题 10.FP=1在图示梁AE 上移动，K 截面弯矩影响线上竖标等于零的部分为（） A ．DE 、AB 段 B ．CD 、DE 段 C ．AB 、BC 段 D ．BC 、CD 段二、填空题：（共10题，每题2分，共20分） 1.两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。 2.所示三铰拱的水平推力FH 等于_______________。 q q (a) (b)

结构力学试题及参考答案

《结构力学》作业参考答案一、判断题（将判断结果填入括弧内，以 √表示正确，以 × 表示错误。） 1．图示桁架结构中有3个杆件轴力为0 。（×） 2．图示悬臂梁截面A 的弯矩值是ql 2。 (×) l l 3．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。（× ） 5．用平衡条件能求出全部内力的结构是静定结构。（ √ ） 6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。（√ ） 7．超静定结构的力法基本结构不是唯一的。（√） 8．在桁架结构中，杆件内力不是只有轴力。（×） 9．超静定结构由于支座位移可以产生内力。（√ ） 10．超静定结构的内力与材料的性质无关。（× ） 11．力法典型方程的等号右端项不一定为0。（√ ） 12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。（√） 13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。（× ） 14．力矩分配法适用于所有超静定结构的计算。（×） 15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。 (×)

二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。） 1．图示简支梁中间截面的弯矩为（ A ） q l A ． 82ql B ． 42ql C ． 22 ql D ． 2ql 2．超静定结构在荷载作用下产生的内力与刚度（B ） A ．无关 B ．相对值有关 C ．绝对值有关 D ．相对值绝对值都有关 3．超静定结构的超静定次数等于结构中（B ） A ．约束的数目 B ．多余约束的数目 C ．结点数 D ．杆件数 4．力法典型方程是根据以下哪个条件得到的（C ）。 A ．结构的平衡条件 B ．结构的物理条件 C ．多余约束处的位移协调条件 D ．同时满足A 、B 两个条件 5．图示对称结构作用反对称荷载，杆件EI 为常量，利用对称性简化后的一半结构为（A ）。 6．超静定结构产生内力的原因有（D ） A ．荷载作用与温度变化 B ．支座位移 C ．制造误差 D ．以上四种原因

结构力学期末考试试题及答案

第1题第2题2.图示外伸梁，跨中截面C的弯矩为（ ? m D．17kN m

题7图图（a）图（b）图（c）图（d）位移法典型方程中系数k ij=k ji反映了（） A.位移互等定理 B.反力互等定理第9题第10题 10.FP=1在图示梁AE上移动，K截面弯矩影响线上竖标等于零的部分为（）．DE、AB段B．、DE段C．AB、BC段D．BC、CD段二、填空题：（共10题，每题2分，共20分）两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。所示三铰拱的水平推力

第3题机动法作静定结构内力影响线依据的是_____________。．静定结构在荷截作用下，当杆件截面增大时，其内力____________。 D处的纵标值y D为_________。第6题第7题 7.图示结构，各杆EI=常数，用位移法计算，基本未知量最少是_________个。 8.图示结构用力法计算时，不能选作基本结构的是______。

3．用力法计算图示刚架，并绘其M 图，EI D 4m N/m EI 10kN/m A B C D 2EI EI 4m 2m 4m G F EI 10k N /m C F l ql 12 2 G A

一、选择题:（共10题，每小题2分，共20分） 1.A 2.D 3. A 4.D 5.A 6.C 7.D 8.B 9.C 10.C 二、填空题（共10空，每空2分，共20分） 1.不通过此铰的链杆 2. FP/2（→） 3.l θ（↓） 4. 刚体体系虚功原理 5.不变 6.-1/2 7.6 8.（c ） 9.反对称 10.无侧移的超静定结构三、问答题：（共2题，每小题5分，共10分） 1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？答.图乘法的应用条件：1）杆轴线为直线，2）杆端的EI 为常数3）MP 和M 图中至少有一个为直线图形。否。（7分） 2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？答：不对。仅受荷载作用的超静定结构，其内力分布与该结构中的各杆刚度相对值有关；而受非荷载因素作用的超静定结构，其内力则与各杆刚度的绝对值有关。（7分）四、计算题. （1、2题8分，3题10分，4、5题12分,4题共计50分） 1．图示桁架，求1、2杆的轴力。解：F N1=75KN ，F N2=2 13 5 KN 2．图示刚架，求支座反力，并绘弯矩图。解：F Ay =22KN （↓）F Ax =48KN （←）F By =42KN （↑）最终的弯矩图为： 3．用力法计算图示刚架，并绘其M 图，EI 为常数。

结构力学试题库答案 - 副本

2结构的几何组成分析 8影响线判断题： 1、影响线仅应用在移动荷载作用下的内力计算问题中，而不能应用在恒载作用下的内力计算问题。( )答案：错 2、静定梁任一截面C的剪力影响线在截面C左、右的两线段总是互相平行的。( )答案：错 4、结构各截面弯矩影响线的最大竖标和最小竖标分别相连，即构成该结构的弯矩包络图。( )答案：错 7、内力影响线与内力图的不同之处仅在于内力影响线竖标与内力图竖标的量纲不同。（）答案：错二、填空： 2、用静力法作影响线的基本方法可分为两大步骤：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。答案：列影响线方程、根据列影响线方程作图 3、影响线的主要用途有（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。答案：确定最不利荷载位值计算内力、反力 5、计算结构位移时可利用＿＿＿＿影响线。答案：位移 6、临界荷载是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。答案：使判别式变号的集中荷载 7、最不利荷载位置是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。答案：使某指定量值取最大值时的荷载位置 9、静定结构的内力影响线一般由＿＿＿＿＿线段构成。答案：直 10、移动集中荷载组的某种布置状态使某量Z取极大值时，则该布置状态成为＿＿＿＿＿＿＿＿＿＿＿＿。答案：最不利荷载位置 11、作弯矩包络图时要取＿＿＿＿＿＿＿个截面计算该截面弯矩最大（小）值，不需取大量截面计算。答案：有限 12、绝对最大弯矩的是指：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。答案：所有最大弯矩中数值最大的弯矩值 13、简支梁的绝对最大弯矩的值一般与跨中截面最大弯矩＿＿＿＿＿＿，且发生在靠近＿＿＿＿＿＿截面处。答案：值相差不大、跨中点三、选择： 1、结构某一内力影响线将＿＿＿＿而改变。(A)随实际荷载的变化(B)不随实际荷载的变化(C)因坐标系的不同选择答案：B 2、用机动法作影响线的方法建立在＿＿＿＿基础上。(A)叠加原理(B)静力平衡 (C)虚功原理答案：C 3、单位荷载P＝1在BC上移动时，弯矩MDE的最大值为＿＿＿＿。(A)1.2Pa(左拉) (B)Pa(右拉) (C)2.8Pa(左拉)答案：A 4、计算绝对最大弯矩的公式中，a为＿＿＿＿与＿＿＿＿作用线之间的距离。答案：临界荷载、杆上荷载合力 9虚功原理和结构的位移计算

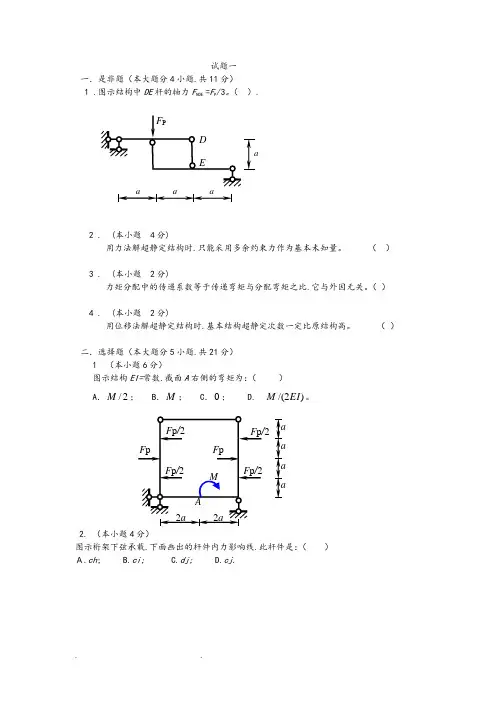

结构力学A试卷集锦与答案

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分 4 小题，共 11 分） 1 . (本小题 3 分) 图示结构中DE 杆的轴力F NDE =F P/3。（）. F P D a E a a a 2 . (本小题 4 分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。（） 3 . (本小题 2 分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（） 4 . (本小题 2 分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。（）二．选择题（将选中答案的字母填入括弧内）（本大题分 5 小题，共21 分） 1 （本小题 6 分）图示结构EI= 常数，截面 A 右侧的弯矩为：（） A．M / 2 ；B．M ；C．0 ； D. M /( 2EI ) 。 a Fp/2 Fp/2 a Fp Fp Fp/2 Fp/2 M a a A 2a 2a 2. （本小题 4 分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（）Ａ.ch; B. c i; C.dj; D.cj . a b c d e F P=1 f l g h i k j 1

3. (本小题 4 分 ) 图a 结构的最后弯矩图为： A. 图b; B. 图c; C. 图d; D.都不对。（） ( a) (b) (c) (d) M M/4 M/4 l EI E I 3M /4 3M /4 3M /4 l M/4 M/8 M/2 4. (本小题 4 分) 用图乘法求位移的必要条件之一是： A. 单位荷载下的弯矩图为一直线； B. 结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D. 结构必须是静定的。( ) 5. （本小题 3 分）图示梁 A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3 3 3 3 /(24 E I ); B.F P l /(!6 EI ); C. 5F P l /(96 E I ); D. 5F P l /(48 E I ). F P 2EI EI A l/2 l/2 三（本大题 5 分）对图示体系进行几何组成分析。 5 kN·m2，用力法计算并四（本大题9 分）图示结构 B 支座下沉 4 mm，各杆EI= 2.0×10

结构力学试题及答案汇总(完整版)[详细]

院(系) 建筑工程系学号三明学院姓名 . 密封线内不要答题密封…………………………………………………………………………………………………………………………………………………… 结构力学试题答案汇总一、选择题(每小题3分,共18分) 1. 图示体系的几何组成为 : ( A ) A. 几何不变 , 无多余联系 ; B. 几何不变 , 有多余联系 ; C. 瞬变 ; D. 常变 . (第1题) (第4题) 2. 静定结构在支座移动时 , 会产生 : ( C ) A. 内力 ; B. 应力 ; C. 刚体位移 ; D. 变形 . 3. 在径向均布荷载作用下 , 三铰拱的合理轴线为: ( B ) A ．圆弧线 ; B ．抛物线 ; C ．悬链线 ; D ．正弦曲线 . 4. 图示桁架的零杆数目为 : ( D ) A. 6; B. 7; C. 8; D. 9. 5. 图 a 结构的最后弯矩图为 : ( A ) A ．图 b; B ．图 c ; C ．图 d ; D ．都不对 . 6. 力法方程是沿基本未知量方向的 : ( C ) A ．力的平衡方程 ; B ．位移为零方程 ; C ．位移协调方程 ; D ．力的平衡及位移为零方程 .

二、填空题(每题3分,共9分) 1.从几何组成上讲 , 静定和超静定结构都是___几何不变____体系 , 前者___无__多余约束而后者____有___多余约束 . 2. 图 b 是图 a 结构 ___B__ 截面的 __剪力__ 影响线 . 3. 图示结构 AB 杆 B 端的转动刚度为 ___i___, 分配系数为 ____1/8 ____, 传递系数为 ___-1__. 三、简答题(每题5分,共10分) 1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答:因为静定结构内力可仅由平衡方程求得,因此与杆件截面的几何性质无关,与材料物理性质也无关. 2.影响线横坐标和纵坐标的物理意义是什么？答:横坐标是单位移动荷载作用位置,纵坐标是单位移动荷载作用在此位置时物理量的影响系数值. 四、计算分析题,写出主要解题步骤(4小题,共63分) 1.作图示体系的几何组成分析(说明理由),并求指定杆1和2的轴力.(本题16分) (本题16分)1.因为w=0 所以本体系为无多约束的几何不变体系.(4分) F N1=- F P (6分); F N2= P F 3 10 (6分). 2.作图示结构的米图 .(本题15分)

结构力学B(试卷及答案)Word版

专业年级结构力学(一) 试题考试类型：闭卷试卷类型：B卷考试时量：120分钟一、判断题：（10分，每题2分，共5题） 1、图1所示结构的弯矩图是正确的。（×） 2、叠加法就是图形的简单拼接。（×） 3、图2所示图乘是正确的。（×） 4、静定结构在温度改变的影响下不产生内力，但会引起位移。（√） 5、若弯矩图是从基线顺时针方向转的（以小于90°的转角），则剪力为正。（√） A w y c 图1 图2 二、填空题：（30分，每空1分，共10题） 1、一个点具有 2 自由度，一个刚片具有 3 自由度，铰接链杆体系计算自由度的公式为 W=2j-（b+r）。 2、多跨静定梁几何组成顺序是先基本部分，后附属部分。刚架内力符号的两个脚标的含义是：第一个脚标表示内力所属截面，第二个脚标表示该截面所属杆件的另一端。合力拱轴线是指拱轴线上所有截面弯矩都等于零，只有轴力时，这种最经济的拱轴线。 3、轴力以拉为正，剪力以使隔离体顺时针方向转者为正，弯矩以使梁下侧纤维受拉者为正，弯矩图习惯绘在杆件受拉侧。 4、求解桁架内力的截面法可分为力矩法、投影法。桁架中内力为零的杆件称为

零杆。 5、理想桁架必须满足下列假定：①各节点都是无摩擦的理想铰；②各杆轴都是直线，且在同一平面内且通过铰的中心；③荷载只作用在节点上且在桁架平面内。 6、位移法是以某些节点位移作为基本未知量，位移法典型方程的实质是平衡条件。在每个节点线位移处附加刚臂，节点铰位移处附加支座链杆所构成的结构位移法基本结构。 7、对称结构在反对称的荷载作用下，其反力、位移反对称的，弯矩、轴力是反对称的，剪力正对称的。 8、△ij中，第一个下标表示该位移所在位置，第二个下标表示引起该位移的原因。超静定次数数目与多余未知力数目相等。 9、标准抛物线图形是指顶点在中点或端点的抛物线图形。最后内力图校核，通常校核平衡条件，位移条件。 10、当一个指向不变的单位集中荷载沿结构移动时，表示某一指定量值变化规律的图形，称为该量值的影响线。绘制影响线的方法有静力法，机动法。三、单项选择题：（20分，每题2分，共10题） 1、对图3结构进行机动分析，其结果为（ B ）。（A）几何不变，有一个多余联系（B）几何不变且无多余联系（C）瞬变（D）常变图3 2、图4所示桁架有几个零杆（ C ）。（A）3 （B）6 （C）9 图4 （D）11 3、如题5图所示结构的超静定次数为（ C ）。 A、3次 B、4次 C、5次 D、6次图5

结构力学试题及答案汇总完整版

. .. . 院（系）建筑工程系学号三明学院姓名 . 密封线内不要答题密封…………………………………………………………………………………………………………………………………………………… 结构力学试题答案汇总一、选择题(每小题3分,共18分) 1. 图示体系的几何组成为：（ A ） A. 几何不变，无多余联系； B. 几何不变，有多余联系； C. 瞬变； D. 常变。（第1题）（第4题） 2. 静定结构在支座移动时，会产生：（ C ） A. 力； B. 应力； C. 刚体位移； D. 变形。 3. 在径向均布荷载作用下，三铰拱的合理轴线为：（ B ） A ．圆弧线； B ．抛物线； C ．悬链线； D ．正弦曲线。 4. 图示桁架的零杆数目为：（ D ） A. 6； B. 7； C. 8； D. 9。 5. 图 a 结构的最后弯矩图为：（ A ） A ．图 b ； B ．图 c ； C ．图 d ； D ．都不对。 6. 力法方程是沿基本未知量方向的：（ C ） A ．力的平衡方程； B ．位移为零方程； C ．位移协调方程； D ．力的平衡及位移为零方程。

. .. . 二、填空题（每题3分,共9分） 1.从几何组成上讲，静定和超静定结构都是___几何不变____体系，前者___无__多余约束而后者____有___多余约束。 2. 图 b 是图 a 结构 ___B__ 截面的 __剪力__ 影响线。 3. 图示结构 AB 杆 B 端的转动刚度为 ___i___, 分配系数为 ____1/8 ____, 传递系数为 ___-1__。三、简答题（每题5分，共10分） 1.静定结构力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答：因为静定结构力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。 2.影响线横坐标和纵坐标的物理意义是什么？答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。四、计算分析题，写出主要解题步骤(4小题,共63分) 1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分）（本题16分）1.因为w=0 所以本体系为无多约束的几何不变体系。（4分） F N1=- F P （6分）； F N2= P F 3 10（6分）。 2.作图示结构的 M 图。（本题15分）

结构力学模拟试题

4 图示刚架D 截面的剪力F QDB =____、弯矩M DB =____ (内侧受拉为正)。（6分） 5 图示桁架中杆a 、b 的轴力分别为F Na =____，F Nb =____。（6分） 1 C =____ 。（5分） (A) )(4下拉a F P (B) )(下拉2a F P (C) )(下拉43a F P (D) )(上拉4 a F P 三分析计算题（4小题，共计50分） 1 分析图示体系的几何组成，说明分析过程并作出结论。(5分) 2 作图示简支梁M C 、F QC 影响线，并求图示移动荷载作用下截面Ｃ的最大弯矩值。（13分） 40kN 60kN 20kN 30kN

3 用力法计算图示刚架，并绘其M 图，EI 为常数。（18分） 20kN/m 4 用位移法计算图示结构D 点水平位移Δ，EI 为常数。（14分）一填空题（9小题，共计32分） 1、二元体（2分） 2、附属部分，基本部分（1+1分） 3、大（2分） 4、50kN ，-125kN.m （3+3分） 5、F Na =F P ，F Nb =-P F 4 5（3+3分） 6、①等截面直 ②直线（2+2分） 7、2m,4-x （2+2分） 8、最不利（2分） 9、角位移，独立结点线位移（2+2分）二选择题（4小题，共计18分） 1、A （5分） 2、D （5分） 3、C （4分） 4、A （4分）

三分析计算题（4小题，共计50分） 1 分析图示体系的几何组成，说明分析过程并作出结论。(5分) 常变体系（5分）作图示简支梁M C 、F QC 影响线，求移动荷载作用下截面C 最大弯矩值。（13分） ①作梁M C 、F QC 影响线（6分） ②判断移动荷载的最不利位置（2分） ③求移动荷载作用下M CMAX （5分） 9/4m + M C 影响线 3/4 (+) F QC 影响线 1/4 3 用力法计算图示刚架,并绘其M 图，EI 为常数。（18分） ①选取力法基本结构如图（１分） ②力法方程（1分） 01111=?+P X δ ③求系数和自由项（3＋3分） EI 36011=δ，EI P 93601-=? m kN M C .5.2424330452047604940max =?+?+?+?=m kN M C .5.2374530472049604340=?+?+?+?=

结构力学试卷答案

3、水建） 4．（6分）正负号各1分三、（20分）支座反力20KN→, 10KN↑, 20KN↓, 10KN↑每个图形10分，每根杆2分

系数： ;3/23 11EI l =δ （2分） ;24/4 IP EI ql -=? （2分）解得： 16/1ql X = （1分）最后弯矩图 M 图 (P l / 304) （ 4分）（ 2分） M P 图（ 2分） i r 1011= , l i r r 62112-== ,, 15222 l i r =P P R P R 165 2 , 01 -==, （6分）

大学结构力学试题及复习资料

结构力学复习题一、填空题。 1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是和，主要承受轴力的是和。 2、选取结构计算简图时，一般要进行杆件简化、简化、简化和简化。 3、分析平面杆件体系的几何组成常用的规律是两刚片法则、和二元体法则。 4、建筑物中用以支承荷载的骨架部分称为，分为、和三大类。 5、一个简单铰相当于个约束。 6、静定多跨梁包括部分和部分，内力计算从部分开始。 7、刚结点的特点是，各杆件在连接处既无相对也无相对，可以传递和。 8、平面内一根链杆自由运动时的自由度等于。二、判断改错题。 1、三刚片用三个铰两两相联必成为几何不变体系。（） 2、对静定结构，支座移动或温度改变会产生内力。（） 3、力法的基本体系必须是静定的。（） 4、任何三铰拱的合理拱轴都是二次抛物线。（） 5、图乘法可以用来计算曲杆。（） 6、静定结构的影响线全部都由直线段组成。（） 7、多跨静定梁若附属部分受力，则只有附属部分产生内力。（） 8、功的互等定理成立的条件是小变形和线弹性。（） 9、力法方程中，主系数恒为正，副系数可为正、负或零。（）三、选择题。 1、图示结构中当改变B点链杆方向（不能通过A铰）时，对该梁的影响是（） A、全部内力没有变化 B、弯矩有变化 C、剪力有变化 D、轴力有变化 2、图示桁架中的零杆为（） A、DC, EC, DE, DF, EF B、DE, DF, EF C、AF, BF, DE, DF, EF D、DC, EC, AF, BF

3、右图所示刚架中A 支座的反力A H 为（） A 、P B 、2P - C 、P - D 、2 P 4、右图所示桁架中的零杆为（ A 、CH BI DG ,, B 、DE , C 、AJ BI BG ,, D 、BG CF ,, 5、静定结构因支座移动，（）A 、会产生内力，但无位移 B 、会产生位移，但无内力 C 、内力和位移均不会产生 D 、内力和位移均会产生 6A 、θδ=+ a c X B 、θδ=-a c X C 、θδ-=+a c X D 、θδ-=-a c X 7、下图所示平面杆件体系为（） A 、几何不变，无多余联系 B 、几何不变，有多余联系 C 、瞬变体系 D 、常变体系

结构力学试卷及答案 (1)
