电气竖井设计
建筑电气设计 高层建筑电气竖井最小尺寸
建筑电气设计高层建筑电气竖井最小尺寸8.3.1民用建筑物内设置的变电所应符合下列规定：1变电所位置的选择应符合下列规定：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；5)变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。
2地上高压配电室宜设不能开启的自然采光窗，其窗距室外地坪不宜低于1.8m；地上低压配电室可设能开启的不临街的自然采光通风窗，其窗应按本条第7款做防护措施。
3变电所宜设在一个防火分区内。
当在一个防火分区内设置的变电所，建筑面积不大于200.0m2时，至少应设置1个直接通向疏散走道(安全出口)或室外的疏散门；当建筑面积大于200.0m2时，至少应设置2个直接通向疏散走道(安全出口)或室外的疏散门；当变电所长度大于60.0m时，至少应设置3个直接通向疏散走道(安全出口)或室外的疏散门。
4当变电所内设置值班室时，值班室应设置直接通向室外或疏散走道(安全出口)的疏散门。
5当变电所设置2个及以上疏散门时，疏散门之间的距离不应小于5.0m，且不应大于40.0m。
6变压器室、配电室、电容器室的出入口门应向外开启。
同一个防火分区内的变电所，其内部相通的门应为不燃材料制作的双向弹簧门。
当变压器室、配电室、电容器室长度大于7.0m时，至少应设2个出入口门。
7变压器室、配电室、电容器室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
8变电所地面或门槛宜高出所在楼层楼地面不小于0.1m。
如果设在地下层，其地面或门槛宜高出所在楼层楼地面不小于0.15m。
变电所的电缆夹层、电缆沟和电缆室应采取防水、排水措施。
8.3.2变电所防火门的级别应符合下列规定：1变电所直接通向疏散走道(安全出口)的疏散门，以及变电所直接通向非变电所区域的门，应为甲级防火门；2变电所直接通向室外的疏散门，应为不低于丙级的防火门。
电气竖井做法【整编】
（一）电气竖井
1、材料：电子版设计图纸、图纸会审纪要。
2、工具：钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件
3、工序：核对预留孔洞→计算机排版→调整设备位置、标高→绘制布置图→根部处理→施工。
4、工艺方法：
（1）根据设计图纸、桥架容量及尺寸、配电箱尺寸，核对竖井管线设备位置及孔洞预留尺寸、位置，利用CAD或三维深化设计软件布置电井内设施；
（2）排布应遵循下列原则：
1）强弱电分开，且相对集中；
2）配电箱应沿墙整齐排列，同范围箱体下沿标高一致。
单独箱体安装时，箱体高度600mm以内，底边距地1.5m；箱体高度600～800mm，底边距地1.2m；箱体高度800～1000mm，底边距地1.0m；箱体高度1000～1200mm，底边距地0.8m；箱体高度1200mm以上落地安装；预留空间满足安全距离及检修空间要求；
3）支架形式应统一，固定牢靠；
4）电井内水平接地支线应敷设到所有管线设备就近位置，与设备连接可靠；
5）电井应设门槛，桥架、插接母线在地面或穿楼板地面处有不低于50mm的挡水台，桥架、插接母线穿楼板处应做20～30mm防火封堵，顶部设置防火托板，加装饰圈。
5、控制要点：接地可靠、标识清晰、封堵严密。
6、质量要求：电气设备管线布局合理、安装牢固可靠。
7、做法详图
桥架穿楼板挡水台及封堵平面桥架穿楼板挡水台及封堵立面8、实例图
电气竖井桥架安装根部做法实例图电气竖井配电箱布置实例图。

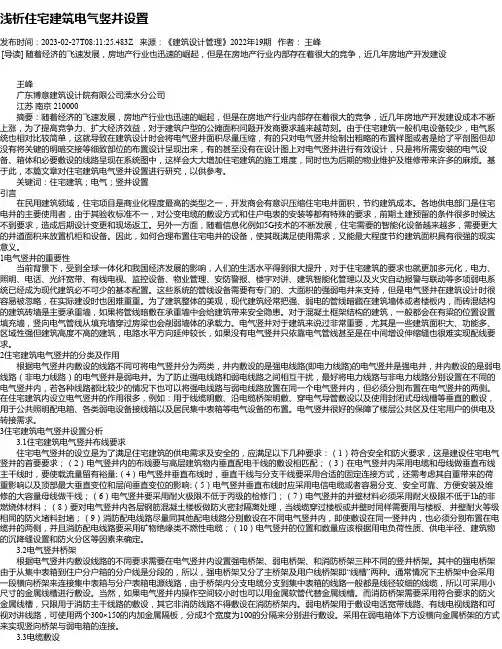

浅析住宅建筑电气竖井设置
浅析住宅建筑电气竖井设置发布时间：2023-02-27T08:11:25.483Z 来源：《建筑设计管理》2022年19期作者：王峰[导读] 随着经济的飞速发展，房地产行业也迅速的崛起，但是在房地产行业内部存在着很大的竞争，近几年房地产开发建设王峰广东博意建筑设计院有限公司溧水分公司江苏南京 210000摘要：随着经济的飞速发展，房地产行业也迅速的崛起，但是在房地产行业内部存在着很大的竞争，近几年房地产开发建设成本不断上涨，为了提高竞争力、扩大经济效益，对于建筑户型的公摊面积问题开发商要求越来越苛刻。
由于住宅建筑一般机电设备较少，电气系统也相对比较简单，这就导致在建筑设计时会将电气竖井面积尽量压缩，有的只对电气竖井绘制出粗略的布置样图或者是给了平剖图但却没有将关键的明暗交接等细致部位的布置设计呈现出来，有的甚至没有在设计图上对电气竖井进行有效设计，只是将所需安装的电气设备、箱体和必要敷设的线路呈现在系统图中，这样会大大增加住宅建筑的施工难度，同时也为后期的物业维护及维修带来许多的麻烦。
基于此，本篇文章对住宅建筑电气竖井设置进行研究，以供参考。
关键词：住宅建筑；电气；竖井设置引言在民用建筑领域，住宅项目是商业化程度最高的类型之一，开发商会有意识压缩住宅电井面积，节约建筑成本。
各地供电部门是住宅电井的主要使用者，由于其验收标准不一，对公变电缆的敷设方式和住户电表的安装等都有特殊的要求，前期土建预留的条件很多时候达不到要求，造成后期设计变更和现场返工。
另外一方面，随着信息化例如5G技术的不断发展，住宅需要的智能化设备越来越多，需要更大的井道面积来放置机柜和设备。
因此，如何合理布置住宅电井的设备，使其既满足使用需求，又能最大程度节约建筑面积具有很强的现实意义。
1电气竖井的重要性当前背景下，受到全球一体化和我国经济发展的影响，人们的生活水平得到很大提升，对于住宅建筑的要求也就更加多元化，电力、照明、电话、光纤宽带、有线电视、监控设备、物业管理、安防警报、楼宇对讲、建筑智能化管理以及火灾自动报警与联动等多项弱电系统已经成为现代建筑必不可少的基本配置。
电气竖井防火封堵的设计与施工要点
０ 前言随着城市化的高速发展，高层建筑、超高层建筑越来越多地出现在城市中。
电气竖井布线是高层建筑最为典型的配电线路布设方式，其对于井道划分的要求以及防火封堵的要求越来越严格。
１ 电气竖井防火封堵规范化的意义2019年全国火灾数据显示，2019年全国接报火灾23.3万起，已查明的火灾中有52%是电气原因引起的。
尽管重点场所火灾防控效果显著，但是高层建筑火灾仍然频繁地发生。
根据有关部门公布的数据，我国每年在建建筑面积约130多亿m2，高层建筑已经达到了62万栋，由此可见，高层电气火灾防控压力及难度很大，提前预测和防范风险的意义十分重大。
１．１ 电气火灾的常见成因及主要特点电气火灾主要发生于非正常情况下的电能转换为热能的过程中，热能使温度持续上升，引燃可燃物；或者是在电气操作过程中产生电火花、电弧等发生引燃。
常见事故原因有线路短路、过载、接头接触不良、雷电瞬时高压击穿以及静电放电等。
电气火灾高发的区域性及季节性明显，多发于冬季，且城市高于农村。
电气线路起火是主要成因，然后是在电气设备、用电设备末端。
电气故障造成的短路、过热及接触不良的问题也较为突出。
１．２ 电气竖井的火灾危险及防火封堵的意义竖向垂直供电是高层建筑供电的典型特征，电气竖井作为竖向线路通道，在建筑内逐层设置，布设了供全电气竖井防火封堵的设计与施工要点姚 伟1 山琳洁2（1.武汉市消防救援支队，湖北 武汉 430010；2.中国市政工程中南设计研究总院有限公司，湖北 武汉 430010）摘 要：电气竖井布线作为高层建筑最为典型的配电线路布设方式，其防火封堵规范化的意义重大。
该文通过解读现行国家规范对电气竖井防火封堵的要求，不仅列出了电气竖井线路贯穿楼板和穿越隔墙的常见做法，还总结了相应设计与施工环节的要点，以期在工程全周期严格执行电气竖井防火封堵的要求，达到良好的防火工程效果，为建筑的电气火灾防控提供基础。
关键词：电气竖井；防火封堵；火灾防控中图分类号： TU 767 文献标志码：A接入的二次负荷超过其原设计的额定二次负荷时，互感器工作时铁芯励磁曲线超出了原设计的范围之内，其准确度等级将无法满足要求，铁芯有可能会出现过饱和状态。
住宅项目电气竖井设计研究
住宅项目电气竖井设计研究摘要：在中国的城镇化进程中，城市土地资源日趋紧张，合理设计住宅的电气竖井对建筑核心筒的合理布置，减小住宅公摊面积，从而提高土地利用率起着重要作用。
本文仅对一些常用的电气竖井平面布置进行了分析，由于各住宅的基本参数不同，各地供电部门对住宅供电设计的要求不同，电气竖井内竖向干线的选型和布线方式不同等因素，所以电气竖井的平面布置也不是固定不变的。
作为设计人员，应在满足规范的前提下，根据工程实际情况，不断总结优化各竖向干线系统，合理布置电气竖井，使电气竖井达到实用、美观、节省空间的效果。
关键词：高层住宅；电气竖井；设计引言：随着住宅建筑开发成本的逐年上涨，开发商在住宅户型设计上对公摊面积的要求越来越高，电气竖井的面积也相应的被压缩到最小。
大部分设计院给出的都是电气竖井平面粗略布置大样图，没有考虑现场施工及后期的维护空间，施工单位做出了的成品杂乱无序，给后期的物业维护带来极大的困难。
1 影响电气竖井布置的因素电气竖井的布置除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于0.8m的操作、维护距离。
当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。
2 多层住宅的电气竖井设计首先，多层住宅强电竖井一般将电表箱、公共照明箱和其他强电设备箱设置于首层或地下一层的电气间内。
电气竖井内仅设有桥架和进出电气竖井的管线，并利用通道作为检修面积，这样可以减少每层电气竖井的尺寸。
多层住宅每层户数较少，一梯二户较为普遍，住宅一户一表的金属线槽规格一般为：宽×高=300mm×100mm，壁厚2.0mm。
普通电梯的电缆桥架规格一般为：宽×高=100mm×100mm，壁厚2.0mm。
竖井预留孔洞考虑到各种线缆桥架的安装空间，预留孔洞的宽度按桥架高度再加100mm考虑，检修门的高×宽尺寸为2.1m×0.6m。
电井内设置一个单相三孔电源插座，插座底距地面0.5m暗装，门上方距地面2.5m处壁装自带蓄电池的应急型节能壁灯，壁灯控制开关设于电井内门边距地1.3m处。
关于电气竖井的探讨_secret
关于电气竖井的探讨对于多层框架结构及高层建筑物要求有电气竖井，电气竖井是联系干线与支干线的枢纽，进出电气竖井的管线较多，电气竖井的位置、数量和大小怎样设置才算合理，是关系到整个建筑物是否合理有效利用的关键，对此《低压配电设计规范》（GB50054-95，以下简称《低规》）和《民用建筑电气设计规范》（JGJ/16-92，以下简称《民规》）中都有明文规定。
一、电气竖井的位置和数量选择电气竖井的数量和位置选择应保证系统的可靠性和减少电能损耗，这点在《低规》和《民规》中都规定有：竖井的位置和数量应根据建筑物的规模、用电负荷性质、供电半径、建筑物的沉降缝设置和防火分区等因素确定。
选择竖井位置时，应考虑下列因素：1）靠近用电负荷中心，应尽可能减少干线电缆的长度；2）不得和电梯井、管道井共用同一竖井；3）避免邻近烟囱、热力管道及其它散热量大或潮湿的设施；4）在条件允许时应避免与电梯井及楼梯间相邻。
为什么呢？因为电气竖井与电梯井或楼梯间相邻，会使由竖井内引出的线路通道狭窄，影响出线。
电气竖井与电梯井道为邻，竖井内墙面利用率减少且产生震动不利于线路运行，另外，因电梯为反复短时工作制负荷，在靠近其控制器及线路部分，易带来对竖井内线路的干扰。
电气竖井是强电井和弱电井的总称。
强弱电井宜分别设置，如不具备此条件需合设时，应分别敷设在电气竖井两侧或采取隔离措施以防止强电对弱电的干扰。
电气竖井内的设备布置，如电缆桥架、照明箱、封闭式母线槽之间净距应不小于100mm。
竖井内高压、低压或应急电源的电气线路相互之间的距离应大于或等于300mm，或采取隔离措施，并且高压线路应设有明显标志。
二、电气竖井的大小选择电气竖井的大小应根据线路和设备的布置确定，而且必须充分考虑布线施工及设备运行的操作维护距离。
目前在一些工程中受土建布局的限制，大部分电气竖井的尺寸较小，给日后使用和维护带来很多问题，这点应引起重视。
目前电气井分两类，一类是进人电井，一类是不进人电井。
电井排布样板
电井深化设计 BIM 图
Байду номын сангаас
样板名称
样板展示
电井排布样板
电井内桥架防火封堵严密
配电箱排列安装整齐美观
编号
2.1
质量管控要点
质量标准： 1.电气竖井内整体布置合理，便于操作、维护及检修，同时预留一定 备用空间。 2.电气竖井内配电箱、桥架、线管安装平直、牢固、受力合理。 3.电井内减少桥架交叉，线管弯曲半径符合规范要求。 4.电气竖井内管线、桥架及配电箱等设备接地牢固；接地镀锌扁钢顺 直，固定牢固。 5.电缆桥架穿越楼板、隔墙及穿越不同防火区域时，按设计及规范要 求做好防火封堵。 6.电缆、桥架及配电箱标识安装牢固、清晰、规格统一。 7．竖井内直段钢制电缆桥架长度超过 30m 应当设置伸缩节。 8.竖井内支架距离不大于 2m。 9.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥 架外侧。 10.敷设在竖井内和穿越不同防火分区的桥架，有防火隔堵措施。 11.支架与预埋件焊接固定时，焊接饱满，膨胀螺栓固定时，选用螺 栓适配，连接紧固，防松零件齐全。
样板名称
样板展示
电井排布样板
电井深化设计立面图
电井深化设计平面图
编号
2.1
质量管控要点
工艺流程： 深化设计——测量定位——支架安装——桥架安装——配电箱安装— —线缆敷设——接地——防火封堵——标识
工艺做法： 1.深化设计： （1）核查电气竖井内各预留洞尺寸；再根据各预留洞尺寸、桥架、 配电箱安装位置，绘制电气竖井平面图和立面图。 （2）根据平面图和立面图绘制 BIM 图，完成电气竖井内综合管线深 化设计。 2.测量定位：根据深化图尺寸进行弹线定位，确定支架、桥架、配电 箱等设备安装位置。 3.支架安装：固定桥架的支架采用 50×50×5 的角钢,高度为距地面 1500—2000mm,桥架下部固定采用 10 号槽钢,槽钢距墙边不小于 50mm，做在楼板的预留洞口，与预埋在洞囗的埋件焊接固定或采用膨 胀螺栓与楼板固定。在槽钢上固定两根 50×50×5 的角钢,用来直接 与桥架连接固定。 4.接地：配电箱、进出配电箱管线、桥架均需做可靠接地。 5.标识：电气竖井整体施工完成后，电缆、桥架及配电箱应有清晰正 确的标识。
电气竖井设计
电气竖井尺寸设计一、依据——《民用建筑电气设计规范》相关条文8．12．5 竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于o．8m的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。
8. 12．7 竖井内高压、低压和应急电源的电气线路之间应保持不小于0．3m 的距离或采取隔离措施，并且高压线路应设有明显标志。
8. 12．8 电力和电信线路，宜分别设置竖井。
当受条件限制必须合用时，电力与电信线路应分别布置在竖井两侧或采取隔离措施。
二、电井设置的几种方案列举1、强、弱电井合并设置，完全考虑利用公共部位作检修空间的情况。
2、强、弱电井合并设置，既考虑进人又考虑利用公共部位作检修空间的情况。
3、强、弱电井合并设置，考虑进人不考虑利用公共部位作检修空间的情况。
4、强、弱电分开设置，考虑利用公共部位作检修空间的情况。
三、结论：1、电井应结合建筑平面布置设置，但不应小于上述尺寸。
2、采取第1种和第4种布置电井面积最小，应优先选用。
四、附注：1、电表箱按12位考虑，其尺寸为700*1100*180（宽*高*厚）。
2、住宅电源线槽为300*100，专用线槽为150*100,备用线槽为50*50,电话、电视线槽均为100*50，网络线槽为150*100，消防线槽为75*50。
3、上述几种方案只适用于一般高层住宅建筑。
4.民用建筑设计通则：电气竖井应上下贯通，位于布线中心，便于管线敷设。
竖井的面积应根据各个工程在竖井中安装设备的多少确定；应考虑设备、管线的间距及操作维修距离。
电气人员与土建人员协商：竖井开大门，利用公共通道作操作维修空间，减小电气竖井的占有面积。
电气竖井、智能化系统竖井的最小尺寸见图8．3．5-1、 8．3．5-2、 8. 3．5-3。
特别注意：竖井门应向外开启，竖井内地坪高于竖井外地坪150mm。
竖井门的高度宜与同层其它房间门的高度一致，但不应低于1.85m，宽度不小于0.8m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气竖井尺寸设计
8 .12 . 5竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外,
宜在箱体前留有不小于0 . 8m的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。
8. 12 . 7竖井内高压、低压和应急电源的电气线路之间应保持不小于 0 . 3m 的距离或米取隔离措施，并且咼压线路应设有明显标志。
8. 12 . 8电力和电信线路，宜分别设置竖井。
当受条件限制必须合用时，电力与电信线路应分别布置在竖井两侧或采取隔离措施。
、电井设置的几种方案列举
1、强、弱电井合并设置，完全考虑利用公共部位作检修空间的情况。
、依据《民用建筑电气设计规范》相关条文
J 60 t
-------
F 兀。
1 4 ■
*
rf ---
4、强、弱电分开设置，考虑利用公共部位作检修空间的情况。
2、强、弱电井合并设置，既考虑进人又考虑利用公共部位作检修空间的情况。
s
g
200
t ---------- . 700
' ---------------------------------------------------------------------------- 1
L
600 '
|0C
o
g
— b
o
LJ^
4 ---
1
o
50
r"
z
/W05(]
----------------- 1
吕
CXI
d
首
1*
O ir> ■
g
Lr>
■
J
I-
OSl
i_n
45
700
1、电井应结合建筑平面布置设置，但不应小于上述尺寸。
2、采取第1种和第4种布置电井面积最小，应优先选用。
四、附注:
1、电表箱按12位考虑，其尺寸为700*1100*180
（宽*高*厚）。
2、住宅电源线槽为300*100 ，专用线槽为150*100,备用线槽为50*50, 电话、电视线槽均为100*50 ，网络线槽为150*100 ，消防线槽为75*50。
3、上述几种方案只适用于一般高层住宅建筑。
4. 民用建筑设计通则：电气竖井应上下贯通，位于布线中心，便于管线敷设。
竖井的面积应根据各个工程在竖井中安装设备的多少确定；应考虑设备、管线的 间距及操作维修距离。
电气人员与土建人员协商：竖井开大门，利用公共通道作 操作维修空间，减小电气竖井的占有面积。
电气竖井、智能化系统竖井的最小尺 寸见图8. 3. 5-1、8 . 3. 5-2、8. 3. 5-3。
特别注意：竖井门应向外开启，竖 井内地坪高于竖井外地坪 150mm 竖井门的高度宜与同层其它房间门的高度一致,
I 1 1
qw
mu
r
o
但不应低于1.85m,宽度不小于0.8m。
图8.3.5-3多层建筑智能化竖井最小尺寸。
