电气竖井安装
建筑电气强电竖井内电气设备安装施工技术
建筑电气强电竖井内电气设备安装施工技术一、前言建筑电气系统作为建筑物的重要组成部分，其安装施工技术直接关系到建筑物的安全、实用性和舒适性。
在建筑电气系统中，竖井内电气设备的安装尤为重要，因为竖井是建筑物电气设备布置的核心区域，也是电气设备运行的重要区域。
建筑电气强电竖井内电气设备安装施工技术必须严格遵守相关规范和标准，确保安全可靠、合理布局和便于维护。
二、竖井内电气设备的分类竖井内电气设备主要包括配电柜、开关柜、变压器、插座、照明设备等。
这些设备的特点是功率较大、功能复杂、安全性要求高。
根据其功率和用途的不同，竖井内电气设备可以分为主配电设备、照明设备和辅助电气设备。
1.主配电设备主配电设备一般包括变压器、配电柜、电缆槽等，在竖井内的位置比较靠前，所占空间较大。
主配电设备的安装需要考虑其通风散热、安全距离、维护保养等因素。
2.照明设备照明设备一般包括灯具、灯箱、电线槽等，一般布置在竖井内的顶部和墙壁处。
照明设备的安装需要考虑其照度、布局合理性、维护保养等因素。
3.辅助电气设备辅助电气设备一般包括插座、开关等，主要用于供电插座和控制电气设备。
辅助电气设备的安装需要考虑其位置合理、布线规范、接地保护等因素。
三、竖井内电气设备安装施工技术1.施工前的准备工作在施工前，需要进行充分的准备工作，包括设计方案的论证、施工图纸的编制、材料设备的准备等。
还需要做好竖井内的安全防护措施和通风通道的设置，确保施工过程中的安全。
2.安装规范的选择在选择竖井内电气设备时，必须严格遵守相关规范和标准，选择符合要求的产品。
在选择配电柜、开关柜时，需要考虑其额定电压、电流、短路电流能力等参数，并根据实际需求进行合理选择。
还需要注意设备的防护等级、防护类别等指标，确保安装设备的安全可靠。
3.安装位置的合理布局竖井内电气设备的安装位置要合理布局，避免设备之间相互干扰，保证通风散热和维护保养的便利。
主配电设备一般应该布置在竖井的前部，以保证电源的稳定和可靠；照明设备和辅助电气设备则应该布置在竖井的顶部和墙壁处，保证照明和控制的需求。
电气竖井安装
10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。
(三)工器具
1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。
电气竖井安装
工程名称
施工单位
交底部位
工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：
电气竖井安装工程
一、施工准备
(一)作业条件
1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
见工程设计
6
配电箱
见工程设计
台
2
7
弹簧
个
4
8
防火堵料
9
防火隔板
钢板=σ4
10
接地线
见工程设计
11
胀管螺栓
12
管卡
与钢管配套
项目（专业）
技术负责人
交底人
接受交底人
2、兆欧表，高凳等。
二、质量要求
(一)主控项目
1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
(二)一般项目
1、电缆支架安装应符合下列规定：
1)当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～1OOmm；

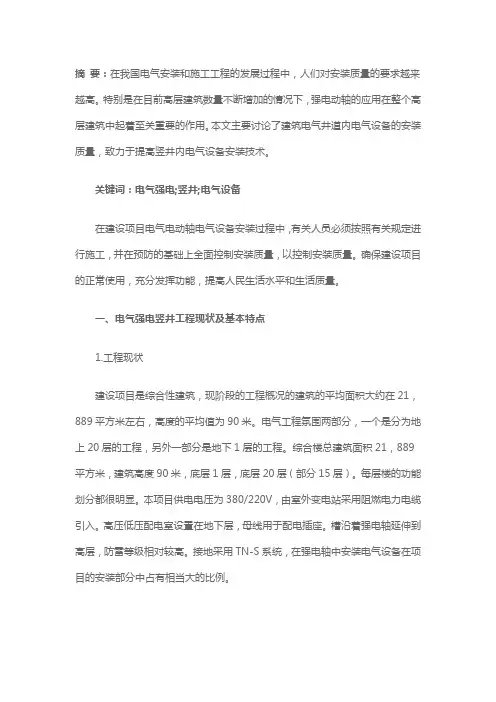

建筑电气强电竖井内电气设备安装施工技术
摘要：在我国电气安装和施工工程的发展过程中，人们对安装质量的要求越来越高。
特别是在目前高层建筑数量不断增加的情况下，强电动轴的应用在整个高层建筑中起着至关重要的作用。
本文主要讨论了建筑电气井道内电气设备的安装质量，致力于提高竖井内电气设备安装技术。
关键词：电气强电;竖井;电气设备在建设项目电气电动轴电气设备安装过程中，有关人员必须按照有关规定进行施工，并在预防的基础上全面控制安装质量，以控制安装质量。
确保建设项目的正常使用，充分发挥功能，提高人民生活水平和生活质量。
一、电气强电竖井工程现状及基本特点1.工程现状建设项目是综合性建筑，现阶段的工程概况的建筑的平均面积大约在21，889平方米左右，高度的平均值为90米。
电气工程氛围两部分，一个是分为地上20层的工程，另外一部分是地下1层的工程。
综合楼总建筑面积21，889平方米，建筑高度90米，底层1层，底层20层（部分15层）。
每层楼的功能划分都很明显。
本项目供电电压为380/220V，由室外变电站采用阻燃电力电缆引入。
高压低压配电室设置在地下层，母线用于配电插座。
槽沿着强电轴延伸到高层，防雷等级相对较高。
接地采用TN-S系统，在强电轴中安装电气设备在项目的安装部分中占有相当大的比例。
在这个建设项目中，每层楼的功能分区相对较大，其供电电压为380/220V。
它是由变电站中使用的阻燃电力电缆引起的，地下层安装了一个特殊的高压和低压配电室，电压分配线使用电缆母线槽沿电轴将电力输送到高层。
防雷等级相对较高，接地使用TN-S系统，电气设备中电气设备的安装占项目安装部分的很大一部分。
2.基本特点在建设项目中，电力轴的主要功能是为每个楼层的电梯，电力消耗和照明等各个基础设施提供电源线，以确保其正常使用，满足人们的日常需求。
电力轴的安装质量与每层楼的正常使用直接相关，并与建筑功能的充分发挥有关。
因此，相关技术人员必须在实际工作中保证安装质量，避免建筑功能的不合理运行，避免造成巨大的经济损失。

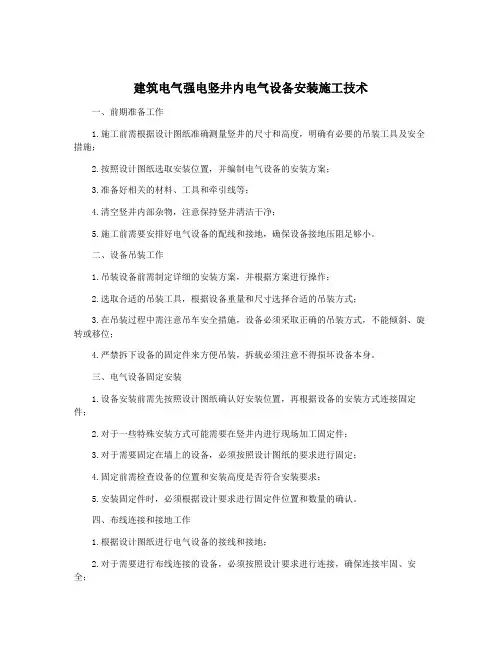

建筑电气强电竖井内电气设备安装施工技术
建筑电气强电竖井内电气设备安装施工技术一、前期准备工作1.施工前需根据设计图纸准确测量竖井的尺寸和高度，明确有必要的吊装工具及安全措施；2.按照设计图纸选取安装位置，并编制电气设备的安装方案；3.准备好相关的材料、工具和牵引线等；4.清空竖井内部杂物，注意保持竖井清洁干净；5.施工前需要安排好电气设备的配线和接地，确保设备接地压阻足够小。
二、设备吊装工作1.吊装设备前需制定详细的安装方案，并根据方案进行操作；2.选取合适的吊装工具，根据设备重量和尺寸选择合适的吊装方式；3.在吊装过程中需注意吊车安全措施，设备必须采取正确的吊装方式，不能倾斜、旋转或移位；4.严禁拆下设备的固定件来方便吊装，拆载必须注意不得损坏设备本身。
三、电气设备固定安装1.设备安装前需先按照设计图纸确认好安装位置，再根据设备的安装方式连接固定件；2.对于一些特殊安装方式可能需要在竖井内进行现场加工固定件；3.对于需要固定在墙上的设备，必须按照设计图纸的要求进行固定；4.固定前需检查设备的位置和安装高度是否符合安装要求；5.安装固定件时，必须根据设计要求进行固定件位置和数量的确认。
四、布线连接和接地工作1.根据设计图纸进行电气设备的接线和接地；2.对于需要进行布线连接的设备，必须按照设计要求进行连接，确保连接牢固、安全；3.所有设备必须保证接地良好，接地电阻不得超过0.4欧姆；4.所有设备的接地点必须可靠，方便维护和检修。
五、施工安全注意事项1.施工时必须遵守电工安全规定，对用电必须进行检测和保护；2.严格组织施工人员进行安全教育，提高工人的安全意识；3.在施工过程中，必须设置安全防护措施，确保施工人员的人身安全和设备安全；4.施工人员必须穿好作业服，佩戴好安全带和头盔等必要的个人安全防护设备，以保障人员安全。
总之，建筑电气强电竖井内电气设备的安装施工是一项关键的工作，需要严格按照要求进行操作，并且注意施工安全。
只有认真细致地施工，才能确保设备的安全、可靠运行，保障人员的人身安全和电气设备的质量安全。

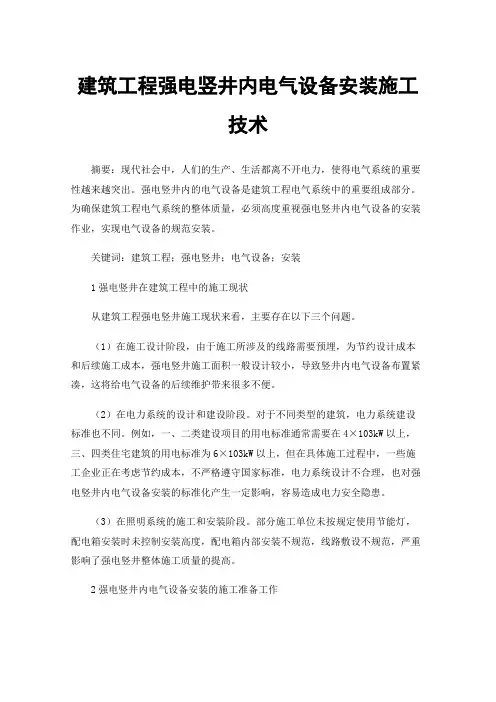

建筑工程强电竖井内电气设备安装施工技术
建筑工程强电竖井内电气设备安装施工技术摘要：现代社会中，人们的生产、生活都离不开电力，使得电气系统的重要性越来越突出。
强电竖井内的电气设备是建筑工程电气系统中的重要组成部分。
为确保建筑工程电气系统的整体质量，必须高度重视强电竖井内电气设备的安装作业，实现电气设备的规范安装。
关键词：建筑工程；强电竖井；电气设备；安装1强电竖井在建筑工程中的施工现状从建筑工程强电竖井施工现状来看，主要存在以下三个问题。
（1）在施工设计阶段，由于施工所涉及的线路需要预埋，为节约设计成本和后续施工成本，强电竖井施工面积一般设计较小，导致竖井内电气设备布置紧凑，这将给电气设备的后续维护带来很多不便。
（2）在电力系统的设计和建设阶段。
对于不同类型的建筑，电力系统建设标准也不同。
例如，一、二类建设项目的用电标准通常需要在4×103kW以上，三、四类住宅建筑的用电标准为6×103kW以上，但在具体施工过程中，一些施工企业正在考虑节约成本，不严格遵守国家标准，电力系统设计不合理，也对强电竖井内电气设备安装的标准化产生一定影响，容易造成电力安全隐患。
（3）在照明系统的施工和安装阶段。
部分施工单位未按规定使用节能灯，配电箱安装时未控制安装高度，配电箱内部安装不规范，线路敷设不规范，严重影响了强电竖井整体施工质量的提高。
2强电竖井内电气设备安装的施工准备工作为保证强流井中电气设备安装施工的质量，应事先做好相应准备工作，为电气设备安装的顺利实施打下良好基础。
首先，强电竖井内电气设备的安装主要包括母线槽、配电箱、电缆、桥架等的安装，在这些设备和装置的安装过程中，应配合土建专业的施工，并提前为相关设备的安装预留孔洞，以保证设备安装的顺利进行。
预留孔洞时，应严格按照施工图纸的具体要求控制孔洞的位置和尺寸。
对于高层建筑，强电竖井通常贯穿整个建筑。
同时，建筑物内低层区域内设备、线路种类较多。
因此，在电气设备安装前，高层建筑强电竖井预留孔洞时，可适当增大低层区域的孔洞尺寸；在设备和线路较少的高层区域预留孔洞时，可适当减小孔洞尺寸。
建筑电气工程电气竖井安装施工工艺
建筑电气工程电气竖井安装施工工艺
1 工艺流程
深化设计——测量定位——支架安装——桥架安装——配电箱安装——线缆敷设——接地——防火封堵——标识
2 工艺做法
2.1 深化设计：
a）核查电气竖井内各预留洞尺寸；再根据各预留洞尺寸、桥架、配电箱安装位置，绘制电气竖井平面图和立面图。
b）根据平面图和立面图绘制BIM图，完成电气竖井内综合管线深化设计。
2.2 测量定位：根据深化图尺寸进行弹线定位，确定支架、桥架、配电箱等设备安装位置。
2.3 支架安装：支架采用角钢制作，高度为距地面1.5～2m，用膨胀螺栓或焊接固定。
2.4 接地：配电箱、进出配电箱管线、桥架均需做可靠接地。
2.5 标识：电气竖井整体施工完成后，电缆、桥架及配电箱应有清晰正确的标识。
3 质量标准
3.1 电气竖井内整体布置合理，便于操作、维护及检修，同时预留一定备用空间。
3.2 电气竖井内配电箱、桥架、线管安装平直、牢固、受力合理。
3.3 电井内减少桥架交叉，线管弯曲半径符合规范要求。
3.4 电气竖井内管线、桥架及配电箱等设备接地牢固；接地镀锌扁钢顺直，固定牢固。
3.5 电缆桥架穿越楼板、隔墙及穿越不同防火区域时，按设计及规范要求做好防火封堵。
3.6电缆、桥架及配电箱标识安装牢固、清晰、规格统一。
竖井桥架安装效果图。
电气竖井安装
电气竖井安装————————————————————————————————作者：————————————————————————————————日期：工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：电气竖井安装工程一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二)材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用镀锌制品，镀锌钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm 时，厚度不小于2.5mm。
2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应采用经两部认可的厂家生产的合格产品。
5、电线、电.缆及附件应选用符合国家现行技术标准的产品，并应有合格证。
6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。
10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。
工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
(三)工器具1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。
建筑工程强电竖井电气设备安装技术
建筑工程强电竖井电气设备安装技术一、提纲1. 强电竖井电气设备概述及分类2. 强电竖井电气设备选型及布置3. 强电竖井电气设备安装注意事项4. 强电竖井电气设备维护与保养5. 强电竖井电气设备安装案例分析二、强电竖井电气设备概述及分类强电竖井是现代建筑常见的设备空间之一，安装强电竖井的目的是为了方便安装、维护和管理建筑物内的电气设备。
强电竖井应配备相应的电气设备，以保证建筑物的供电质量和供电安全。
强电竖井电气设备主要包括变压器、低压柜、高压柜、配电箱、电线、电缆桥架、电缆等。
其中，变压器通常用于提高或降低电压，低压柜和高压柜用于配电，配电箱用于分支电路连接，电缆桥架用于电缆的敷设和保护。
根据用途和性质，强电竖井电气设备可以分为以下几类：1. 变压器：用于改变电压，通常有高压侧和低压侧，按结构分为油浸式和干式。
2. 柜类设备：包括低压柜、高压柜、配电箱等。
低压柜用于低压配电，高压柜用于高压配电，配电箱用于连接并分支低压电路。
3. 电线缆：用于连接各种电器设备和设施之间的电路。
按用途和环境分为室内电缆、室外电缆、防火电缆等。
4. 电缆桥架：用于电缆敷设和保护。
按用途和安装位置分为室内桥架、室外桥架、壁挂桥架等。
三、强电竖井电气设备选型及布置强电竖井电气设备的选型和布置与建筑物的需求和设计密切相关。
选型时应考虑供电负荷、用电环境、安全和节能性等因素，布置时应符合室内空间规划和安全要求。
一般来说，强电竖井内的电气设备应该经过合理安排和分层布放。
选型时应严格遵守国家和地方标准，按照实际情况选择电气设备。
变压器和柜类设备应满足标准的功能要求，并具备可靠的保护措施。
电线电缆应符合国家标准，并具备防火、防水等性能要求。
在布置时，应根据强电竖井的空间特点和不同电气设备的功率、用途等，合理排布电气设备的空间位置和电缆桥架的布局。
在保证安全和美观的前提下，应尽量节约空间。
四、强电竖井电气设备安装注意事项在进行强电竖井电气设备安装前，应先进行技术交底和安全措施的布置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称施工单位
交底部位工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
一种是用膨胀螺栓固定，一种是采用焊接。
2、桥架下部固定采用1O号槽钢，槽钢距墙边不小于50mm，座在楼板的预留洞口，与预埋在洞口的埋件焊接固定或采用膨胀螺栓与楼板固定。
在槽钢上固定两根50×50×5的角钢，用来直接与桥架连接固定。
3、在楼板的下面预埋有埋件来固定防火隔板，上托防火枕。
4、电气竖井内固定桥架的支架和槽钢的固定方法见图示一。
电缆支架全长均应有良好的接地，即将支架与墙上预埋的接地埋件焊成一体。
方案I
编号名称型号及规格单位
数量
I II
1 电缆桥架见工程设计
2 支架L50×50×5个 2 2
3 支架L50×50×5个 2 2
4 膨胀螺栓M1O×80套 4 4
5 固定螺栓M8×40个 4 4
6 螺栓M8×40个 4 4
7 螺母M8 个8 8
8 垫圈8 个8 8
9 槽钢支架I10 根 2 2
10 膨胀螺栓M1O×80套 4 4
工程名称施工单位
交底部位工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
11 防火隔板钢板a=4 块 1
12 电缆根 3 3
13 防火堵料
14 固定角钢L40×40×4米
15 保护管见工程设计根 3
工程名称施工单位
交底部位工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
材料明细表
编号名称型号及规格单位数量
1 保护管见工程设计根 5
2 胀管螺栓
3 电缆见工程设计根 5
4 支架扁钢40×4个 2
5 管卡子与电缆外套配套
6 单边管卡与电缆外套配套
7 塑料胀管Φ6×30
注：a、D表示保护管外径
b、当电缆根数较多或规格较大时，可使用角钢支架。
5、电气竖井内电缆配线的垂直安装见图示
(三)桥架安装
1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定，并有跨接地线。
3、当直线段钢制电缆桥架过30米，应有伸缩缝，其连接采用伸缩连接板。
工程名称施工单位
交底部位工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
（四）电缆敷设
1、在桥架就位后，即可敷设线缆。
按照设计要求，将需要敷设在该桥架中的电缆按顺序摆放好，排列应整齐，尽量避免交叉。
敷设时要按适当的间距加以固定，并且及时装设标志牌。
电缆终端头，竖井的两端均应装设标志牌。
标志牌上应注明线路编号，无编号时，写明电缆型号、规格及起迄地点，字迹应清晰，不易脱落，规格要统一，能防腐，挂装应牢固。
电缆在终端头和接头处要留出备用长度。
2、电缆进入竖井、盘柜以及穿入管子时，出入口应封闭，管口应密封。
明敷在竖井内带有麻护层的电缆，应剥除麻护层，并对其铠装加以防腐。
3、电缆穿过竖井后，用防火枕进行密实封堵。
利用结构施工期间在楼板底面预埋的埋件，来固定防火隔板，防火隔板采用4mm厚的钢板。
防火枕的规格有三种，其中I型为320×120×25，II型为160×120×25，Ⅲ型为160×75×25，要根据预留洞口尺寸和桥架尺寸，选择防火枕型号。
在防火隔板上摆放防火枕时，要按顺序摆放整齐，挨紧电缆，使防火枕与电缆之间空隙不得大于1cm2，防火枕摆放厚度不得小于24cm。
4、施工前要将封堵部位清理干净。
(五)配电箱固定
1、明装配电箱采用膨胀螺栓固定。
根据设计图纸要求，确定配电箱的标高和坐标。
先根据装修50cm线定出配电箱的下底线，再根据配电箱的外形尺寸确定安装孔的位置，并用冲击钻在固定点钻孔。
钻孔前先对应安装孔径选用膨胀螺栓的直径，再选相应的冲击钻头直径，冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。
工程名称施工单位
交底部位工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
2、如配管为暗配管，采用配电箱背后开孔进线，如为明配管，则采用下开孔进线方式。
3、箱体与钢管之间采用塑料铜线和跨接地线。
如钢管为焊接钢管，则在钢管上焊接接地螺栓作为钢管的跨接接地，导线两端压线鼻子，采用螺栓压接。
如为镀锌钢管，则采专用抱卡连接。
在配电箱内，该接地线压接在PE母线端子上。
不得从箱体接地保护端子上串接。
4、酉己电箱应有明显可靠的接地，带有器具的铁制盘面和装有器具的门，均应有明显可靠的裸铜编织线作接地保护线。
配电箱内的PE线不得串接。
5、与配电箱连接的明配智采用管卡固定，并且在距地200mm处应有一处固定点，在距入箱处200mm处也应有一处固定点，管卡应与管径匹配。
6、配电箱上电具、仪表应牢固、平正、整洁，间距均匀，钢端子无松动，启闭灵活，零部件齐全。
7、配电箱安装应牢固、平正，其垂直度允许偏差为3mm。
8、电气竖井内金属线槽与配电箱的安装见图示三。
9、电气竖井内封闭式母线与配电箱的安装见图示四。
图示三
数量
编号名称型号及规格单位
I 1I
1 配电箱见工程设计台 1 1
工程名称施工单位
交底部位工序名称
交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。
2 胀管螺栓
3 配线钢管见工程设计米
4 根母与钢管配套
5 护口与钢管配套
6 接地线见工程设计
7 金属线槽见工程设计
8 支架扁钢40×4
9 防火堵料
10 防火隔板钢板σ=4 块 1
11 管卡与钢管配套
12 电缆见工程设计根 3 3
13 保护管见工程设计根 3
注：采用方案II时，保护管间的距离应≥20mm。
编号名称型号及规格单位数量
1 支件产品附件个 4
2 封闭式母线见工程设计
3 固定支架L50×50×5个 1
4 分线盒见工程设计台 2
5 配线钢管见工程设计
6 配电箱见工程设计台 2
7 弹簧个 4
技术交底记录。
