电气竖井设计
关于电气竖井的探讨_secret
关于电气竖井的探讨对于多层框架结构及高层建筑物要求有电气竖井，电气竖井是联系干线与支干线的枢纽，进出电气竖井的管线较多，电气竖井的位置、数量和大小怎样设置才算合理，是关系到整个建筑物是否合理有效利用的关键，对此《低压配电设计规范》（GB50054-95，以下简称《低规》）和《民用建筑电气设计规范》（JGJ/16-92，以下简称《民规》）中都有明文规定。
一、电气竖井的位置和数量选择电气竖井的数量和位置选择应保证系统的可靠性和减少电能损耗，这点在《低规》和《民规》中都规定有：竖井的位置和数量应根据建筑物的规模、用电负荷性质、供电半径、建筑物的沉降缝设置和防火分区等因素确定。
选择竖井位置时，应考虑下列因素：1）靠近用电负荷中心，应尽可能减少干线电缆的长度；2）不得和电梯井、管道井共用同一竖井；3）避免邻近烟囱、热力管道及其它散热量大或潮湿的设施；4）在条件允许时应避免与电梯井及楼梯间相邻。
为什么呢？因为电气竖井与电梯井或楼梯间相邻，会使由竖井内引出的线路通道狭窄，影响出线。
电气竖井与电梯井道为邻，竖井内墙面利用率减少且产生震动不利于线路运行，另外，因电梯为反复短时工作制负荷，在靠近其控制器及线路部分，易带来对竖井内线路的干扰。
电气竖井是强电井和弱电井的总称。
强弱电井宜分别设置，如不具备此条件需合设时，应分别敷设在电气竖井两侧或采取隔离措施以防止强电对弱电的干扰。
电气竖井内的设备布置，如电缆桥架、照明箱、封闭式母线槽之间净距应不小于100mm。
竖井内高压、低压或应急电源的电气线路相互之间的距离应大于或等于300mm，或采取隔离措施，并且高压线路应设有明显标志。
二、电气竖井的大小选择电气竖井的大小应根据线路和设备的布置确定，而且必须充分考虑布线施工及设备运行的操作维护距离。
目前在一些工程中受土建布局的限制，大部分电气竖井的尺寸较小，给日后使用和维护带来很多问题，这点应引起重视。
目前电气井分两类，一类是进人电井，一类是不进人电井。
电气竖井设计
电气竖井尺寸设计一、依据——《民用建筑电气设计规范》相关条文8．12．5 竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于o．8m的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。
8. 12．7 竖井内高压、低压和应急电源的电气线路之间应保持不小于0．3m 的距离或采取隔离措施，并且高压线路应设有明显标志。
8. 12．8 电力和电信线路，宜分别设置竖井。
当受条件限制必须合用时，电力与电信线路应分别布置在竖井两侧或采取隔离措施。
二、电井设置的几种方案列举1、强、弱电井合并设置，完全考虑利用公共部位作检修空间的情况。
2、强、弱电井合并设置，既考虑进人又考虑利用公共部位作检修空间的情况。
3、强、弱电井合并设置，考虑进人不考虑利用公共部位作检修空间的情况。
4、强、弱电分开设置，考虑利用公共部位作检修空间的情况。
三、结论：1、电井应结合建筑平面布置设置，但不应小于上述尺寸。
2、采取第1种和第4种布置电井面积最小，应优先选用。
四、附注：1、电表箱按12位考虑，其尺寸为700*1100*180（宽*高*厚）。
2、住宅电源线槽为300*100，专用线槽为150*100,备用线槽为50*50,电话、电视线槽均为100*50，网络线槽为150*100，消防线槽为75*50。
3、上述几种方案只适用于一般高层住宅建筑。
4.民用建筑设计通则：电气竖井应上下贯通，位于布线中心，便于管线敷设。
竖井的面积应根据各个工程在竖井中安装设备的多少确定；应考虑设备、管线的间距及操作维修距离。
电气人员与土建人员协商：竖井开大门，利用公共通道作操作维修空间，减小电气竖井的占有面积。
电气竖井、智能化系统竖井的最小尺寸见图8．3．5-1、 8．3．5-2、 8. 3．5-3。
特别注意：竖井门应向外开启，竖井内地坪高于竖井外地坪150mm。
竖井门的高度宜与同层其它房间门的高度一致，但不应低于1.85m，宽度不小于0.8m。
竖井布线的要求
竖井布线的要求1、竖井内布线适用于多层和高层建筑物内垂直配电干线的敷设。
2、竖井垂直布线时应考虑下列因素：一、顶部最大垂直变位和层间垂直变位对干线的影响；二、导线及金属保护管自重所带来的载重及其固定方式；三、垂直干线与分支干线的连接方法。
3、竖井内垂直布线采用大容量单芯电缆、大容量母线作干线时，应满足下列条件：一、载流量要留有一定的裕度；二、分支容易、安全可靠、安装及维修方便和造价经济。
4、竖井的位置和数量应根据用电负荷性质、供电半径、建筑物的沉降缝设置和防火分区等因素确定。
选择竖井位置时尚应符合下列要求:一、靠近用电负荷中心，应尽可能减少干线电缆的长度；二、不应和电梯、管道间共用同一竖井；三、避免邻近烟囱、热力管道及其它散热量大或潮湿的设施。
5、竖井的井壁应是耐火极限不低于lh的非燃烧体。
竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于三级。
同时楼层间应采用防火密封隔离；电缆和绝缘线在楼层间穿钢管时，两端管口空隙应作密封隔离。
6、竖井内的同一配电干线，宜采用等截面导体，当需变截面时不宜超过二级，并应符合保护规定。
7、竖井内的高压、低压和应急电源的电气线路，相互之间的距离应等于或大于300mm,或采取隔离措施，并且高压线路应设有明显标志。
当强电和弱电线路在同一竖井内敷设时，应分别在竖井的两侧敷设或采取隔离措施以防止强电对弱电的干扰，对于回路线数及种类较多的强电和弱电的电气线路，应分别设置在不同竖井内。
8、管路垂直敷设时，为保证管内导线不因自重而折断，应按下列规定装设导线固定盒，在盒内用线夹将导线固定。
一、导线截面在50mn]2及以下，长度大于30m时；、导线截面在5001虻以上，长度大于20m时。

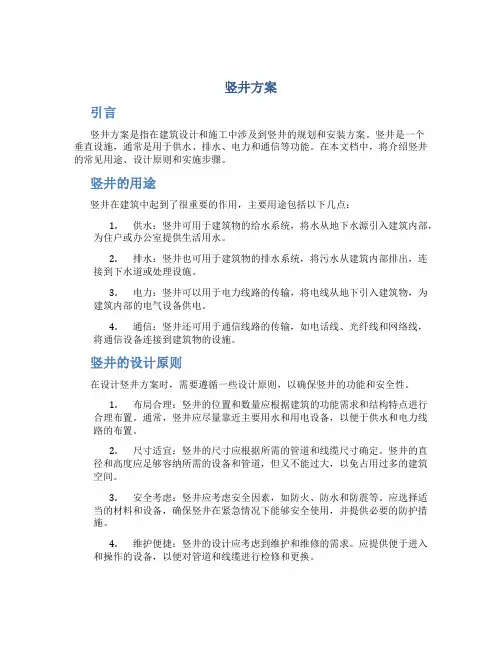

竖井方案介绍
竖井方案引言竖井方案是指在建筑设计和施工中涉及到竖井的规划和安装方案。
竖井是一个垂直设施，通常是用于供水、排水、电力和通信等功能。
在本文档中，将介绍竖井的常见用途、设计原则和实施步骤。
竖井的用途竖井在建筑中起到了很重要的作用，主要用途包括以下几点：1.供水：竖井可用于建筑物的给水系统，将水从地下水源引入建筑内部，为住户或办公室提供生活用水。
2.排水：竖井也可用于建筑物的排水系统，将污水从建筑内部排出，连接到下水道或处理设施。
3.电力：竖井可以用于电力线路的传输，将电线从地下引入建筑物，为建筑内部的电气设备供电。
4.通信：竖井还可用于通信线路的传输，如电话线、光纤线和网络线，将通信设备连接到建筑物的设施。
竖井的设计原则在设计竖井方案时，需要遵循一些设计原则，以确保竖井的功能和安全性。
1.布局合理：竖井的位置和数量应根据建筑的功能需求和结构特点进行合理布置。
通常，竖井应尽量靠近主要用水和用电设备，以便于供水和电力线路的布置。
2.尺寸适宜：竖井的尺寸应根据所需的管道和线缆尺寸确定。
竖井的直径和高度应足够容纳所需的设备和管道，但又不能过大，以免占用过多的建筑空间。
3.安全考虑：竖井应考虑安全因素，如防火、防水和防震等。
应选择适当的材料和设备，确保竖井在紧急情况下能够安全使用，并提供必要的防护措施。
4.维护便捷：竖井的设计应考虑到维护和维修的需求。
应提供便于进入和操作的设备，以便对管道和线缆进行检修和更换。
竖井方案的实施步骤实施竖井方案的过程通常包括以下几个步骤：1.方案规划：在建筑设计初期，需要与建筑师、结构工程师和管道工程师等人员进行沟通，确定竖井的用途、位置和尺寸等参数。
2.材料选择：根据方案设计，选择适当的材料和设备，如钢筋混凝土、钢铁和塑料管道等，用于竖井的结构和管道系统。
3.施工过程：根据设计图纸和施工计划，进行竖井的施工工作。
这包括挖掘竖井坑、浇筑混凝土、安装结构支撑和管道设备等。
4.检测与验收：在竖井施工完成后，需要进行相关的检测和验收工作，确保竖井的质量和性能符合设计要求和安全标准。

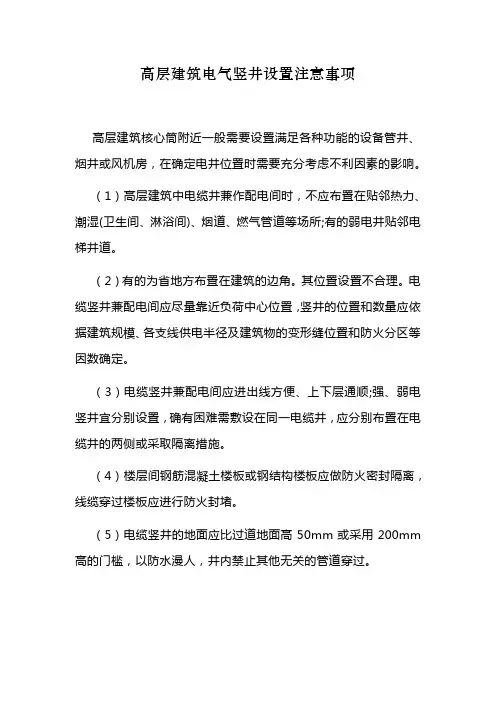

高层建筑电气竖井设置注意事项
高层建筑电气竖井设置注意事项
高层建筑核心筒附近一般需要设置满足各种功能的设备管井、烟井或风机房，在确定电井位置时需要充分考虑不利因素的影响。
（1）高层建筑中电缆井兼作配电间时，不应布置在贴邻热力、潮湿(卫生间、淋浴间)、烟道、燃气管道等场所;有的弱电井贴邻电梯井道。
（2）有的为省地方布置在建筑的边角。
其位置设置不合理。
电缆竖井兼配电间应尽量靠近负荷中心位置，竖井的位置和数量应依据建筑规模、各支线供电半径及建筑物的变形缝位置和防火分区等因数确定。
（3）电缆竖井兼配电间应进出线方便、上下层通顺;强、弱电竖井宜分别设置，确有困难需敷设在同一电缆井，应分别布置在电缆井的两侧或采取隔离措施。
（4）楼层间钢筋混凝土楼板或钢结构楼板应做防火密封隔离，线缆穿过楼板应进行防火封堵。
（5）电缆竖井的地面应比过道地面高50mm或采用200mm 高的门槛，以防水漫人，井内禁止其他无关的管道穿过。
（6）依据《民用建筑电气设计标准》GB51348-2019第8.11.3条规定:竖井的井壁应是耐火极限不低于1h的非燃烧体。
竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。
（7）依据上述规范第8.11.4条规定:竖井的井壁上设置集中电表箱、配电箱或控制箱等箱体时，其进线与出线均应穿可弯曲金属导管或钢管保护。
（8）依据上述规范第8.11.5条规定:竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于0.8m的操作距离，当建筑平面受限制时，可利用公共走道满足操作距离的要求，但竖井的进深不应小于0.6m。
电气竖井及配电室尺寸(1)
住宅建筑电气竖井及配电室尺寸
一、电气竖井及配电室位置设置原则：
1.一般多层住宅不需要电气竖井。
2.配电室不应设置在最底层，可设置在地下一层，且配电室地面应抬高10cm，避免积水淹渍配电室。
3.配电室不应设在卫生间、厨房等经常积水场所的正下方或贴邻。
配电室宜设置在通风、散热条件较好的场所。
4.配电室宜设置在靠近负荷中心、进出线方便的位置。
5.配电室的耐火等级不应低于三级，配电室的门应为向外开启的防火门。
配电室临街的一面不宜开窗。
6.。
配电室应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
6.电气竖井应设置在靠近配电室的位置。
电气竖井地坪宜高出本层地坪150mm。
电气竖井开门高度，门底边高出本层地坪150mm，电气竖井门高1500～1800mm。
二、多层住宅配电室尺寸：
一般多层住宅一个单元设置一个配电室（也叫电表间）。
配电室宜靠近楼梯间。
注：表中所定尺寸均为最小净尺寸。
三、高层住宅配电室及电气竖井尺寸：
一般高层住宅一个单元设置一个配电室（也叫电表间）。
配电室应靠近电气竖井。
注：表中所定尺寸均为最小净尺寸。
论大型建筑中电气竖井的设置
建筑设计96 2015年20期论大型建筑中电气竖井的设置张杜斌汉嘉设计集团股份有限公司，浙江杭州 310014摘要：大型建筑中，各楼层平面功能不同，各楼层用电设备布置也没规律，再加上会涉及项目的后期招商落位，所以在项目设计过程中最终用户运行负荷无法确定，这就促使在平面设置强电竖井时，应充分考虑井道的服务范围，整体来考虑确定井道的数量及井道大小；建筑中电气竖井是电气专业的载体，直接影响项目的供电合理性，也直接影响项目的整体造价，所以电气竖井的合理与否直接关联着整个大楼电气系统，也关联到后期大楼改造的可行性。
关键词：大型建筑；电气竖井；设置中图分类号：TU976.1 文献标识码：A 文章编号：1671-5810(2015)20-0096-011 高层建筑的电气竖井设置高层建筑的电气系统管路是由强电、弱电、防雷接器等几个部分组成。
1.1 强电管路包括动力线路、照明线路、消防设备及控制线路等1.2 弱电管路包括电缆电视系统、有线广播系统、电信系统、火灾自动报警系统,楼宇对讲防盗监控系统、以及综合布线系统。
上述各系统管路均要部分或全部通过建筑物各楼层竖向敷设。
所以应合理设置电气竖井。
强电与弱电竖井是否分开设置，在《民用建筑电气设计规范》中规定“强电和弱电线路,有条件时宜分别设置在不同竖井内。
如受条件限制必须合用时,强电与弱电线路应分别布置在竖井两侧或采取隔离措施,以防止强电对弱电的干扰。
”这说明强电和弱电线路是可以合用一个竖井的,应视工程的具体情况,各类管线和分线,配电设备的数量多少而定。
这就要求设计者具体工程具体分析,合理设计出电气竖井。
电缆竖井是近年来高层建筑管路敷设普遍采用的一种方式,它具备了敷设及检修方便的特点,广泛的应用在高层或多层建筑中,它是在建筑物某一平面的位置上,设置的一个专门供电气管路垂直敷设的小间。
它的结构形式在很大程度上决定着电气管道的敷设布置和走向。
对于主干线的管路,不论强电或弱电,绝大部分竖向敷设采用集中通过的方式,然后再由各层水平分至每个负荷或受电点。
浅析住宅建筑电气竖井设置
浅析住宅建筑电气竖井设置摘要：现如今，随着社会建设的不断发展，为实现多层和高层住宅建筑内强电及弱电垂直干线的敷设应合规选择电气竖井的位置，使其满足国家、行业及地方标准的要求;同时，也应合理设计电气竖井的大小，使其满足布线间隔及端子箱、配电箱、弱电箱等设备布置所需尺寸，并兼顾安装与维护的操作距离。
通过对多层住宅、高层住宅强弱电系统的构成进行分析，针对不同类型住宅强弱电管井内设备的组成情况，探讨如何通过设计优化，使住宅建筑电气竖井设置合规，布置合理，尺寸最小。
关键词：住宅建筑；电气竖井；设置方法引言一直以来，住宅建筑内电气竖井设置的位置、数量及大小是否合理合规，是开发商和设计人员极为关注的问题。
本文分析了国家及行业规范对电气竖井的设置原则、布线要求、防火措施等，并结合江苏省住宅设计标准，剖析多层和高层住宅电气竖井的设置情况，供行业人员参考。
1建筑电气强电竖井中电气设备施工的重要意义电力设施在电力系统建设中占有举足轻重的位置，是电力系统运行后保证电力供应的重要组成部分。
强电竖井的电气设备的安装与施工，不仅关系到供电的安全，同时还关乎着人民的安全，所以，施工单位在建设中要格外重视对电气竖井的电力设备的安装和施工质量，并经常对其加以检查，以确保其施工质量符合工程设计要求，从而增加对人们供电的安全和可靠性。
从中国当前建筑产业的发展状况分析，随着施工技术水平的发展，建筑的技术水平正在不断发展，而随着建筑物的楼层的提高，用电设备的数量也在不断增多，为保证用电的安全性，保证电力的安装，就需要提高对用电设备的安装和施工的质量检验标准，以保证人们施工中的良好用电体验，以便提高人们供电的安全和可靠性强电竖井的质量如果出现问题，将会对动力系统的正常工作产生很大的影响，进而导致动力系统的损坏，进而影响到动力系统的正常工作，甚至引起火灾。
因此，建设单位要加强强电竖井的电气安装和施工管理，采取先进的施工工艺，保证工程质量。
2住宅建筑电气竖井设置的基本规定2.1住宅建筑电气竖井设置原则国家及行业相关规范对电气竖井的设置提出了明确规定，住宅设计应参照执行，满足规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

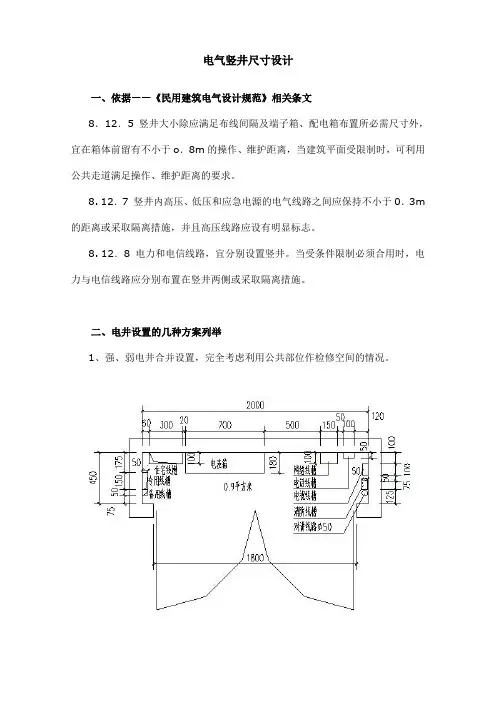

电气竖井尺寸设计
一、依据——《民用建筑电气设计规范》相关条文
8．12．5 竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于o．8m的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。
8. 12．7 竖井内高压、低压和应急电源的电气线路之间应保持不小于0．3m 的距离或采取隔离措施，并且高压线路应设有明显标志。
8. 12．8 电力和电信线路，宜分别设置竖井。
当受条件限制必须合用时，电力与电信线路应分别布置在竖井两侧或采取隔离措施。
二、电井设置的几种方案列举
1、强、弱电井合并设置，完全考虑利用公共部位作检修空间的情况。
2、强、弱电井合并设置，既考虑进人又考虑利用公共部位作检修空间的情况。
3、强、弱电井合并设置，考虑进人不考虑利用公共部位作检修空间的情况。
4、强、弱电分开设置，考虑利用公共部位作检修空间的情况。
三、结论：
1、电井应结合建筑平面布置设置，但不应小于上述尺寸。
2、采取第1种和第4种布置电井面积最小，应优先选用。
四、附注：
1、电表箱按12位考虑，其尺寸为700*1100*180（宽*高*厚）。
2、住宅电源线槽为300*100，专用线槽为150*100,备用线槽为50*50,电话、电视线槽均为100*50，网络线槽为150*100，消防线槽为75*50。
3、上述几种方案只适用于一般高层住宅建筑。
4.民用建筑设计通则：电气竖井应上下贯通，位于布线中心，便于管线敷设。
竖井的面积应根据各个工程在竖井中安装设备的多少确定；应考虑设备、管线的间距及操作维修距离。
电气人员与土建人员协商：竖井开大门，利用公共通道作操作维修空间，减小电气竖井的占有面积。
电气竖井、智能化系统竖井的最小尺寸见图8．3．5-1、 8．3．5-2、 8. 3．5-3。
特别注意：竖井门应向外开启，竖井内地坪高于竖井外地坪150mm。
竖井门的高度宜与同层其它房间门的高度一致，
但不应低于1.85m，宽度不小于0.8m。
