第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。

本章主要内容：●路由器配置方式●命令运行模式●搭建配置环境●命令行接口●路由器WEB配置1.1路由器配置方式迈普路由器为用户提供了四种典型的配置方式，分别是：●通过console口，采用shell命令进行配置●通过336modem模块LINE口进行配置●通过Telnet远程登录到路由器上配置●通过SNMP网管系统对路由器进行配置其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。

本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。

1.2命令运行模式迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括：●系统命令的注册●系统配置命令的用户编辑●用户输入命令（通过Console口或Telnet连接）的语法分析●系统命令的执行用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R 配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。

Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。

可能的一些模式如下：●普通用户模式（user EXEC）●特权用户模式（privileged EXEC）●全局配置模式（global configuration）●接口配置模式（interface configuration）●路由配置模式（router configuration）●文件系统模式（file system configuration）●访问列表配置模式（access list configuration）●语音口配置模式（voice-port configuration）●拨号端配置模式（dial-peer configuration）●加密变换配置模式（crypto transform-set configuration）●加密映射配置模式（crypto map configuration）●IKE策略配置模式（isakmp configuration）●公钥系列配置模式（pubkey-chain configuration）●公钥配置模式（pubkey-key configuration）●DHCP配置模式（dhcp configuration）其他配置模式在相关章节中进行介绍，表1-1描述了各种命令模式的进入方法及模式间的切换方法。

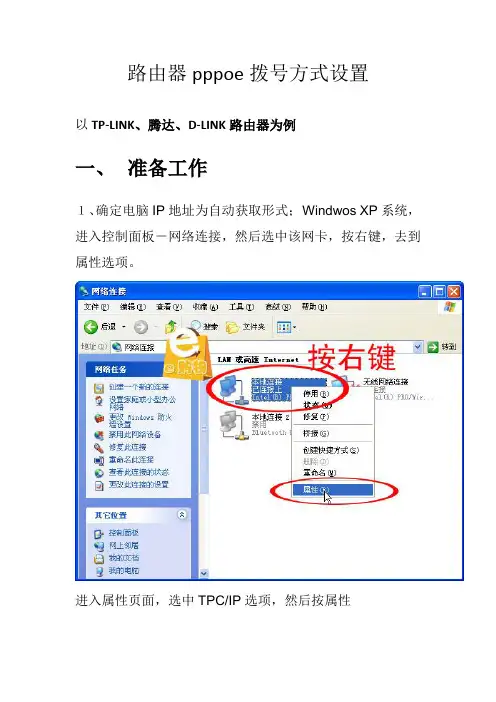

路由器pppoe设置

路由器pppoe拨号方式设置以TP-LINK、腾达、D-LINK路由器为例一、准备工作１、确定电脑IP地址为自动获取形式；Windwos XP系统，进入控制面板－网络连接，然后选中该网卡，按右键，去到属性选项。

进入属性页面，选中TPC/IP选项，然后按属性进入以下页面，IP和DNS地址都选择自动获得就可以了，然后按确定。

Windwos 7 系统右键桌面右下角的电脑图标，选择“打开网络和共享中心”；在出现的下列页面中选择“更改适配器设置”；在出现的下列页面中右键点击没有出现“红叉”的本地连接，选择“属性”选项；在出现的下列页面中选择“Internet协议版本4（TCP/IPv4）”并双击；在出现的下列页面中选择“自动获得IP地址”和“自动获得DNS服务器地址”；2、查看路由器的背面有设置相关内容，产品序列号等信息。

路由器的默认地址是192.168.1.1或者192.168.0.1，这个地址在进入设置时需要用到，要在浏览器的地址栏输入的，还有用户名以及密码需要在登录时填写。

二、TP-LINK无线路由器设置图文教程1、查看反过来路由器的背面有设置相关内容，产品序列号等信息。

路由器的默认地址是192.168.1.1，这个地址在进入设置时需要用到，要在浏览器的地址栏输入的，还有用户名以及密码需要在登录时填写。

3：好了，我们就可以进入设置了。

路由器插入电源，把电脑的有线网卡插口与路由器的LAN口用网线连接起来。

以Windwos XP系统为例（WIN7系统也差不多，此处就不多说了），进入控制面板－网络连接，然后选中该网卡，按右键，去到属性选项。

4：进入属性页面，选中TPC/IP选项，然后按属性5：进入以下页面，IP和DNS地址都选择自动获得就可以了，然后按确定。

6：现在，可以打开浏览器（IE或其它浏览器都可以），在地址栏输入路由器的默认地址“192.168.1.1”（见路由器背面）7：现在提示要输入用户名和密码，默认用户名为admin，密码也为admin(见路由器背面资料)。

如何设置无线路由器的PPPoE拨号(一)

如何设置无线路由器的PPPoE拨号随着互联网的发展，越来越多的家庭开始使用无线路由器来连接网络。

然而，对于一些不太了解技术的人来说，设置无线路由器的PPPoE拨号可能会是一个令人困惑的任务。

在本文中，我将为大家详细介绍如何设置无线路由器的PPPoE拨号，以便更好地享受无线网络的便利。

第一步：了解什么是PPPoEPPPoE（Point-to-Point Protocol over Ethernet）是一种常用的网络连接协议，它允许我们通过以太网来建立拨号连接。

这意味着通过正确设置无线路由器的PPPoE拨号，我们可以使用我们的宽带账号和密码来连接互联网。

第二步：连接无线路由器首先，我们需要将无线路由器连接到宽带调制解调器或光纤终端设备。

通常情况下，我们可以使用一根网线将调制解调器或光纤终端设备的LAN口连接到无线路由器的WAN口。

第三步：登录无线路由器管理界面接下来，我们需要打开浏览器并输入无线路由器的管理IP地址。

通常情况下，这个地址可以在无线路由器的用户手册中找到。

输入正确的IP地址后，敲下回车键并等待管理界面加载。

第四步：找到PPPoE设置选项在无线路由器的管理界面中，我们需要找到PPPoE设置选项。

这通常可以在“网络设置”或“宽带拨号”等菜单中找到。

不同品牌和型号的无线路由器可能有不同的界面和布局，所以我们需要根据自己的无线路由器来找到正确的选项。

第五步：填写PPPoE账号和密码在PPPoE设置选项中，我们通常需要填写PPPoE账号和密码。

这些信息可以从我们的宽带服务提供商那里获得，也可以在宽带调制解调器或光纤终端设备的外壳或用户手册上找到。

确保填写正确的账号和密码，并保存设置。

第六步：连接PPPoE并测试连接当我们填写完PPPoE账号和密码并保存设置后，我们可以尝试连接PPPoE并进行连接测试。

一般情况下，无线路由器会提供一个连接按钮或连接选项，我们只需点击连接即可。

如果一切顺利，我们应该能够成功连接到互联网。

如何设置无线路由器的PPPoE拨号(六)

无线路由器的PPPoE拨号设置随着互联网的普及，无线路由器成为了我们生活中必不可少的一部分。

无线路由器不仅可以实现家庭网络的覆盖，还可以方便地连接多个设备进行互联网访问。

在设置无线路由器的过程中，PPPoE拨号是必不可少的一步。

本文将为大家介绍如何设置无线路由器的PPPoE拨号，帮助大家更好地享受互联网的便利。

一、了解PPPoE拨号的概念和作用PPPoE全称为Point-to-Point Protocol over Ethernet，即通过以太网实现点对点协议。

它是一种在以太网上运行的网络协议，用于将用户设备与ISP（Internet Service Provider）的宽带连接进行绑定。

通过PPPoE拨号，用户可以通过宽带线路拨号连接到ISP提供的服务，从而实现与互联网的连接。

二、准备工作在设置无线路由器的PPPoE拨号之前，我们需要准备一些必要的信息。

首先，我们需要了解ISP提供的账号和密码。

这些信息通常会通过邮件、短信或者电话等方式提供给我们。

其次，我们还需要知道ISP提供的VLAN ID（Virtual Local Area Network Identifier）。

VLAN ID是一个特定的标识符，用于将不同的用户流量区分开来。

三、进入路由器的管理界面用电脑或者手机打开浏览器，在地址栏中输入无线路由器的IP地址，然后按下回车键。

通常，无线路由器的IP地址为或者。

如果无法确定IP地址，可以通过查看无线路由器的产品说明书或者咨询售后服务人员来获取。

四、进行PPPoE拨号设置在进入无线路由器的管理界面后，找到“设置”或者“网络设置”等选项，然后选择“宽带连接”或者“WAN设置”。

在WAN设置页面中，我们需要选择“PPPoE”作为连接方式。

接下来，我们需要填写ISP提供的账号和密码。

在填写账号和密码之后，我们还需要设置VLAN ID。

将VLAN ID设置为ISP所提供的值，点击“保存”或者“应用”按钮，完成PPPoE拨号设置。

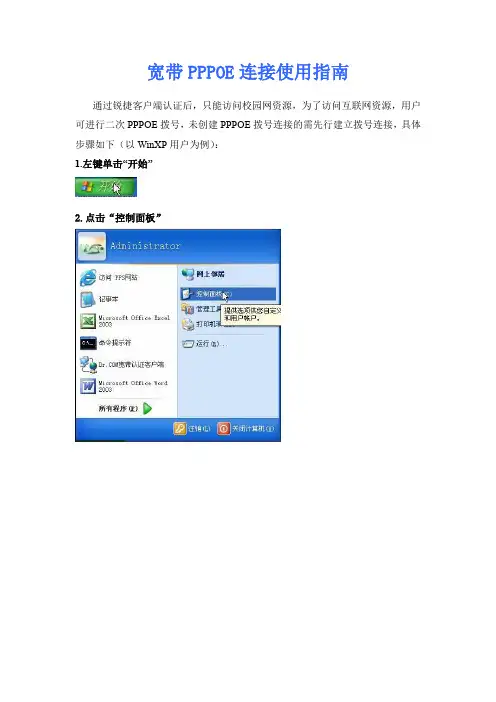

宽带PPPOE连接使用指南

宽带PPPOE连接使用指南
通过锐捷客户端认证后，只能访问校园网资源，为了访问互联网资源，用户可进行二次PPPOE拨号，未创建PPPOE拨号连接的需先行建立拨号连接，具体步骤如下（以WinXP用户为例）：
1.左键单击“开始”
2.点击“控制面板”
3.在经典视图下
4.点击“网络连接”，进入到网络连接界面
5.左键单击“创建一个新的连接”，弹出新建连接对话向导对话框
6.左键单击“下一步”，选择“连接到internet”，点击下一步。

7.选择“手动设置我的连接”，点击下一步。

8.选择“用要求用户名和密码的宽带连接来连接”，点击下一步。

9.输入ISP的名称，点击“下一步”。

10.输入用户名、密码和确认密码（用户名及密码请向电信或移动营业厅申请获得），点击下一步。

11.选中“在我的桌面上添加一个到此连接的快捷方式”，点击“完成”。

12.点击连接后提示连接成功，则表示网络已经连接成功。

即可访问互联网（注意：需先进行学校的锐捷上网认证，认证成功后才能使用PPPOE连接，否则无法成功连接）。

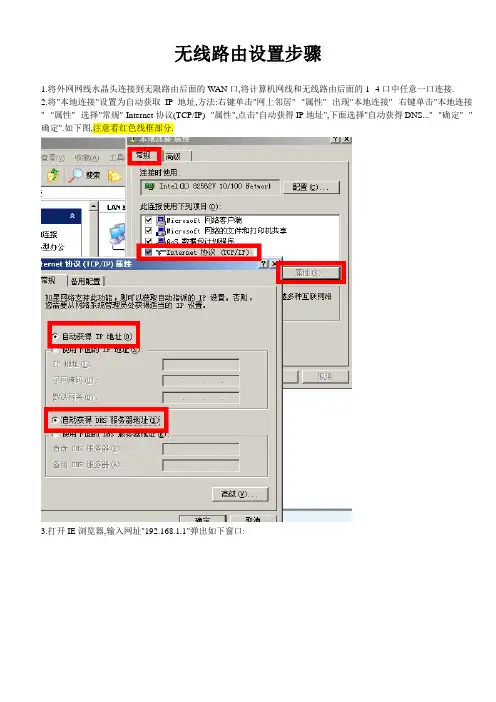

无线路由PppoE设置步骤

无线路由设置步骤1.将外网网线水晶头连接到无限路由后面的W AN口,将计算机网线和无线路由后面的1--4口中任意一口连接.2.将"本地连接"设置为自动获取IP地址,方法:右键单击"网上邻居"--"属性"--出现"本地连接"--右键单击"本地连接"--"属性"--选择"常规"-Internet协议(TCP/IP)--"属性",点击"自动获得IP地址",下面选择"自动获得DNS..."--"确定"--"确定".如下图,注意看红色线框部分.3.打开IE浏览器,输入网址"192.168.1.1"弹出如下窗口:用户名和密码都输入"admin",勾选"记住我的凭据"以方便以后登录.如下图:"确定",进入设置界面:点击右边"设置向导"开始设置路由,点击"下一步"后出现设置上网方式界面,选择"PPPoE(ADSL虚拟拨号)",如下图所示:"下一步"输入网络提供商提供的"上网账号"和"上网口令".注意,在此请认真输入密码,密码或账户输入错误超过三次,有可能网络提供商将冻结此账户登录."账号"和"口令"输入后,点击"下一步",出现设置无线网界面:以下解释需要设置的项目:无线网状态:开启/关闭(需要使用无线网就选择"开启",不需要使用则"关闭",选择"关闭"后就没有无线功能,就可以跳过此步骤点击"下一步").SSID:输入你的无线网的名称,英文和中文都可以,不能输入空格,您可以取一个自己中意的无线网络名字.WPA-PSK/WPA2-PSK:PSK密码:输入8--63个英文字符的密码,此密码即是您登录无线网络需要的密码,推荐设置此密码,不然任何人都可以登录您的无线网.设置好这3项之后,其他可以不管,点击"下一步",到此设置完成,点击"重启",重新启动路由器以使刚才的设置生效.这里请注意,如果刚刚您是用笔记本的无线网设置无线路由的话,启动路由后需要重新连接无线网,需要输入刚才设置的PSK密码.以上步骤设置完成并重启路由器以后,为避免再往后路由启动后设置生效,可以再进入到"网络参数"--"WAN口设置"--右面选中"自动连接,在看机和断线后自动连接"单选项,选择好后点击"保存".注意,到此页面后可能出现界面闪动,闪动后又回到默认选择"按需连接...",需要确保选择"自动连接...".。

东院用户_路由器PPPOE配置说明

路由器PPPOE配置说明
步骤1：连接路由器和电脑。

使用网线将路由器的LAN口和电脑的网口连接，准备开始配置无线路由器，如下图所示。

步骤2：打开浏览器，登录路由器配置界面。

1、在浏览器中输入路由器的管理地址，一般TP-link的默认地址为192.168.1.1，具体地址请查看路由器说明。

2、输入地址回车后，页面将会弹出一个对话框要求输入用户名和密码，该用户名和密码请查看路由器说明。

步骤3：配置路由器信息。

1、点击网络参数下的WAN口设置。

2、选择WAN口设置类型为PPPoE。

3、输入PPPoE认证的帐号密码，该帐号密码即校园网上网帐号和密码。

4、保存设置。

6、回到路由器管理界面，点击运行状态。

7、查看WAN口状态是否通过PPPOE连接上网络。

如下图所示已获取IP地址，可正常上网。

步骤4：重新连接路由器WAN口，访问校园网络。

重新连接已配置的路由器，使用网线将用户房间内的校园网入口和路由器的WAN口进行连接，用户的PC连接至路由器LAN口实现上网。

如需使用路由器的无线访问功能，请在路由器配置界面的【无线设置】栏进行配置，谢谢。

注意：以上说明以TP-LINK系列无线路由器为例，其他品牌路由器的配置可能略有不同。

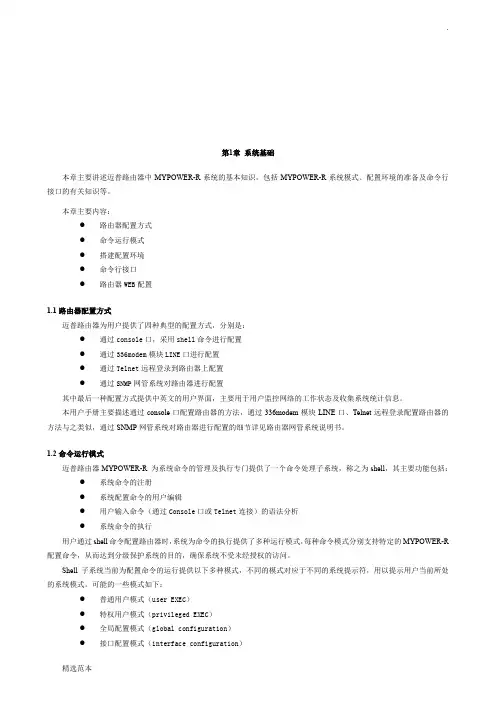

迈普路由器配置手册图文稿
