2016年秋季学期人教版九年级物理竞赛测试题
16年秋季期末质量监测试题九年级物理
2016年秋季期末教学质量监测九年级物理（90分钟完卷，满分100分）得分评卷人九年级物理试卷·第1页·共6页题号答案题号答案111212313414515678910题号得分一二三四总分一、选择题（15小题，每小题2分，共30分，请将正确的选项字母填在下表中对应的位置）1．分子动理论是从微观角度看待宏观现象的基本理论。
在以下现象中能用分子动理论来进行解释的是A．雾霾的形成B．沙尘暴的形成C．电流的形成D．春天的公园里到处都能闻到花香2．关于比热容，下列说法正确的是A．比热容跟物体吸收或放出的热量有关B．比热容是物体自身的性质，与质量、吸收或放出的热量多少以及升高或降低的温度均无关C．烈日当空的海边，沙子烫脚海水却很凉，是因为沙子的比热容比水的比热容大D．相同质量的铝和铜，吸收了相同的热量，由于铜的比热容小，所以铜的末温一定比铝高3．下面是几位同学对电源、电压和电流的讨论，其中正确的是A．有电压则同时有电源和电流B．有电流则同时有电源和电压C．有电源则同时有电压和电流D．同时有电源、电压则一定有电流4．如图所示电路，闭合开关S 后，两灯均不发光。
为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b 两点，发现灯L 1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。
则电路故障可能是A．灯L 1断路B．灯L 2短路C．电流表断路D．灯L 2断路a bc L 1s L 2A ···九年级物理试卷·第2页·共6页5．家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．甲灯的实际功率一定比乙灯的大D．以上说法都不对6．在教室里，已经有6盏电灯发光，若熄灭其中的两盏灯，则A．电路的总电阻减小B．电路消耗的总功率减小C．通过电路的总电流增大D．电路两端的总电压减小7．如图所示的电路中，电源电压保持不变。
2016九年级物理试卷及答案
2016年九年级物理第一次质检卷注意事项：1.本试卷共四大题23小题，满分90分。
答题时间：72分钟。
2.本卷试题中g值取10N/kg。
一、填空题(1～3题每空1分，其余每空2分，共26分；将答案直接写在横线上，不必写出解题过程)1. 臭桂鱼又名臭鳜鱼，是汉族传统名菜，徽州菜的代表菜之一，源于安徽省惠州地区(徽州即现黄山市一带)，流行于徽州地区。
初次见到的人不敢下筷，因为鳜鱼发出的似臭非臭的气味，叫人有点担心。
其中似臭非臭的气味，从物理学角度说明________________________________________________。
2. 寒冷的冬天，对着手心轻轻地呵气，会感到暖和，这是因为口中呼出的气体所含的水蒸气在手心发生______现象而放出热量；若用力吹气，手会感到更冷，这是因为吹出的气加快空气流动，使手心水分______加快。
若双手反复摩擦，也能使手感到暖和，这是利用_____方式增加了手的内能。
3. 2016年1月1日，浙江卫视《奔跑吧兄弟》第三季第十期如期播出，8位跑男团成员第一项挑战的任务是“有轨电车接力赛”(接力与有轨电车赛跑)，全程约2000米，若已知共耗时6分40秒，且刚好挑战成功，则有轨电车运行的平均速度为_____m/s；当有轨电车超过跑男时，跑男成员感觉自己相当于有轨电车是______的。
4. 下表为各种纸张的尺寸规格，则幅宽和长度的单位均为__________。
5. 打造“大湖名城，创新高地”，承载着合肥的光荣与梦想，寄托着合肥人民对美好生活的向往与期盼。
在寒冷的冬季，相比合肥市区，环巢湖地区的昼夜温差较小，这是因为_____________________。
6. 如图所示四个相同的玻璃瓶里装水，水面高度不同。
用嘴贴着瓶口吹气，如果能分别吹出“dou(1)”“ruai(2)”“mi(3)”“fa(4)”四个音阶，则与这四个音阶相对于的瓶子的序号是_____________。
九年物理13--16竞赛2016.10
九年级物理竞赛试题2016.10（考试时间90分钟，满分100分）一、 选择题（1---12每小题2分，13、14每小题3分 共30分）请将正确选项前的字母填入下表。
1、下列现象中，能说明分子做无规则运动的是（ ）A ．春天，柳絮飞扬B ．夏天，雷雨交加C ．秋天，桂花飘香D ．冬天，雪花飘飘2、让两滴水银靠近，能自动结合为一滴较大的水银滴，这一事实说明（ ） A ．分子间存在斥力 B ．分子间存在引力C ．分子间有间隙 D ．分子间有扩散现象3、将质量相同的三块金属甲、乙、丙加热到相同的温度后，放到表面平整石蜡上。
经过一定时间后，观察到的现象如图。
则三块金属的比热容：（ ）A ．甲最小B ．乙最小C ．丙最小D ．一样 4、两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。
根据图线可知：（ ） A ．甲液体的比热容大于乙液体的比热容B ．如果升高相同的温度，两种液体吸收的热量相同C ．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D ．加热时间相同，甲液体温度升高比乙液体温度升高得多5、我国随着航天事业发展需要，正在研制大功率液氢发动机。
这种发动机燃料是氢的主要是因为氢具有（ ）A ．较小的密度B ．较大的比热容C ．较高的热值D ．较低的沸点 6、如图所示，在试管里装一些水，用软木塞塞住，拿到酒精灯上加热使水沸腾起来，水蒸气会把软木塞冲出去．从能量转化和转移的角度可用下边三句话来概括：甲：水和水蒸气吸热，内能增加； 乙：酒精燃烧，酒精的化学能转化为内能，传给水和水蒸气丙：水蒸气对软木塞做功，内能转化为软木塞的机械能． 以上三句话正确的顺序是（ ） A ．甲、乙、丙 B ．乙、丙、甲 C ．乙、甲、丙 D ．丙、乙、甲 7、习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如下图所示，请你判断他们画出的电路中错误的是（ ）4题3题8、小明在做电学实验时，按下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。

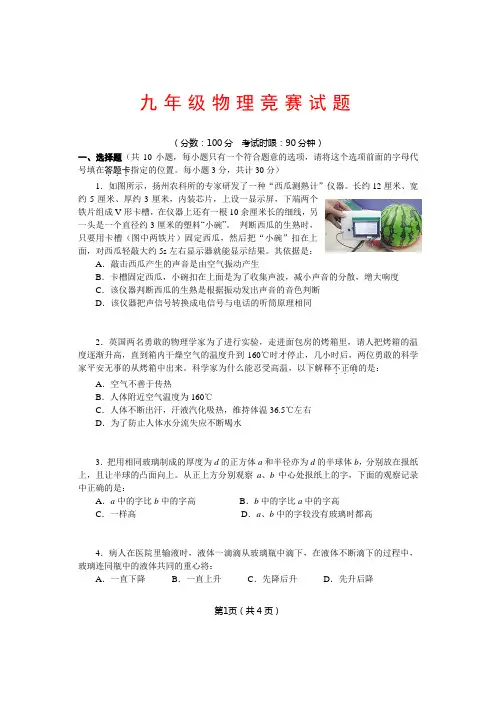

人教版初三九年级物理竞赛试题 有答案
九年级物理竞赛试题（分数：100分考试时限：90分钟）一、选择题（共10小题，每小题只有一个符合题意的选项，请将这个选项前面的字母代号填在答题卡．．．指定的位置。
每小题3分，共计30分）1．如图所示，扬州农科所的专家研发了一种“西瓜测熟计”仪器。
长约12厘米、宽约5厘米、厚约3厘米，内装芯片，上设一显示屏，下端两个铁片组成V形卡槽，在仪器上还有一根10余厘米长的细线，另一头是一个直径约3厘米的塑料“小碗”。
判断西瓜的生熟时，只要用卡槽（图中两铁片）固定西瓜，然后把“小碗”扣在上面，对西瓜轻敲大约5s左右显示器就能显示结果。
其依据是：A．敲击西瓜产生的声音是由空气振动产生B．卡槽固定西瓜，小碗扣在上面是为了收集声波，减小声音的分散，增大响度C．该仪器判断西瓜的生熟是根据振动发出声音的音色判断D．该仪器把声信号转换成电信号与电话的听筒原理相同2．英国两名勇敢的物理学家为了进行实验，走进面包房的烤箱里，请人把烤箱的温度逐渐升高，直到箱内干燥空气的温度升到160℃时才停止，几小时后，两位勇敢的科学家平安无事的从烤箱中出来。
科学家为什么能忍受高温，以下解释不．正确．．的是：A．空气不善于传热B．人体附近空气温度为160℃C．人体不断出汗，汗液汽化吸热，维持体温36.5℃左右D．为了防止人体水分流失应不断喝水3．把用相同玻璃制成的厚度为d的正方体a和半径亦为d的半球体b，分别放在报纸上，且让半球的凸面向上。
从正上方分别观察a、b中心处报纸上的字，下面的观察记录中正确的是：A．a中的字比b中的字高B．b中的字比a中的字高C．一样高D．a、b中的字较没有玻璃时都高4．病人在医院里输液时，液体一滴滴从玻璃瓶中滴下，在液体不断滴下的过程中，玻璃连同瓶中的液体共同的重心将：A．一直下降B．一直上升C．先降后升D．先升后降第1页（共4页）第2页（共4页）5．如图所示，一个用毛皮摩擦过的硬橡皮胶环，当环绕其轴OO ＇匀速转动时，放置在环的右侧轴线上的小磁针的最后指向是：A ．N 极竖直向上B ．N 极竖直向下C ．N 极水平向左D ．N 极水平向右6．如图所示，容器内盛有水，器壁AB 呈倾斜状，有一个小物体P 处于图示状态，并保持静止状态，则该物体受力情况正确的是：A ．P 可能只受一个力B ．P 可能只受三个力C ．P 不可能只受二个力D ．P 不是受到二个力就是受到四个力7．如图所示，甲、乙分别为“热得快”热水器的简易图和电路图。
九年级物理竞赛试卷
2016~2017年度第一学期九年级物理竞赛试题(满分50分)一、选择题（每小题2分，共20分） 1.判断电灯亮度的主要依据是（ ） A ．电功 B ．电功率 C ．额定电流 D ．额定电压2.在如下图所示的电路中，当开关S 闭合时，电压表V 1的示数为3V ，V 2的示数为6V,则电源电压为（ ）A ．3V B.6V C.9V D. 12V3.AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（ ） A. U AB ＞U BC ，I AB =I BC B. U AB ＜U BC ，I AB =I BCC. U AB ＞U BC ，I AB ＜I BC D ．U AB =U BC ，I AB ＜I BC4.下列关于温度、内能和热量的说法，正确的是（ ）A.物体吸收热量，温度一定升高B.凡是物体温度升高，就一定吸收了热量，没有其他方式和途径C.热量总是从内能大的物体传到内能小的物体D.物体的温度升高，内能一定增加 5.下列单位中，属于电能的单位是：（ ） A ．V ·A B ．W/s C ．V ·A ·s D ．J ·s6.用相同的酒精灯分别对a 、b 两液体加热(如图)，根据测得数据分别描绘出两液体的温度随加热时间变化的图像(如图)。
在相同的时间内两液体吸收的热量相等，不计液体热量散失，分别用m a 、m b 、c a 、c b 表示a 、b 两液体的质量和比热容，则结合图中信息作出的下列推断正确的是（ ）甲 乙A.若m a =m b ，则c a >c bB.若m a =m b ，则c a <c bC.若c a =c b ，则m a <m bD.若c a =c b ，则m a >m b7.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行多次实验。

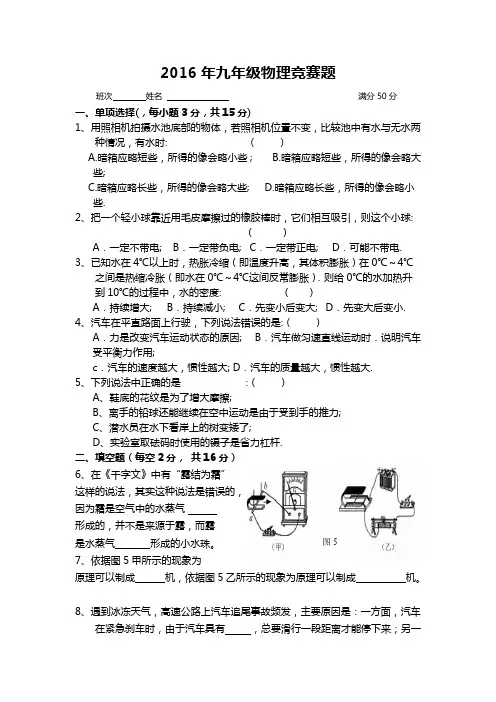

2016年九年级物理竞赛题(可打印修改)
2016年九年级物理竞赛题班次姓名满分50分一、单项选择(，每小题3分，共15分)1、用照相机拍摄水池底部的物体，若照相机位置不变，比较池中有水与无水两种情况，有水时: （）A.暗箱应略短些，所得的像会略小些;B.暗箱应略短些，所得的像会略大些;C.暗箱应略长些，所得的像会略大些;D.暗箱应略长些，所得的像会略小些.2、把一个轻小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球:（）A．一定不带电; B．一定带负电;C．一定带正电;D．可能不带电. 3、已知水在4℃以上时，热胀冷缩（即温度升高，其体积膨胀）在0℃～4℃之间是热缩冷胀（即水在0℃～4℃这间反常膨胀）．则给0℃的水加热升到10℃的过程中，水的密度: （）A．持续增大;B．持续减小; C．先变小后变大; D．先变大后变小. 4、汽车在平直路面上行驶，下列说法错误的是:（）A．力是改变汽车运动状态的原因; B．汽车做匀速直线运动时．说明汽车受平衡力作用;c．汽车的速度越大，惯性越大; D．汽车的质量越大，惯性越大.5、下列说法中正确的是:（）A、鞋底的花纹是为了增大摩擦;B、离手的铅球还能继续在空中运动是由于受到手的推力;C、潜水员在水下看岸上的树变矮了;D、实验室取砝码时使用的镊子是省力杠杆.二、填空题（每空2分，共16分）6、在《千字文》中有“露结为霜”这样的说法，其实这种说法是错误的，因为霜是空气中的水蒸气形成的，并不是来源于露，而露是水蒸气形成的小水珠。
图57、依据图5甲所示的现象为原理可以制成机，依据图5乙所示的现象为原理可以制成机。
8、遇到冰冻天气，高速公路上汽车追尾事故频发，主要原因是：一方面，汽车在紧急刹车时，由于汽车具有，总要滑行一段距离才能停下来；另一方面，当路面结冰时，轮胎与地面间的摩擦变 ，汽车在紧急刹车后滑行的距离将比路面没有冰雪时长。
9、将一恰能在水中悬浮的实心小物块投入装满水的烧杯，则烧杯底部受到水的压强将 (选填“增大”、“减小”或“不变”)．若用与物块相同材料制成一个l0dm 3的实心物体，则物体质量为 kg ．三、作图题（3X3==9）10、（1）将下图8中元件连接成电路图：要求L 1、L 2并联，开关S 仅控制L 2（不能移动元件的位置）（2）如图9，在杠杆AB 上挂了一个重为G 的物体。
人教版九年级物理竞赛试题
1语数外物四科综合素质测评试卷九年级物理（分数：100分 考试时限：90分钟）一、选择题（共10小题，每小题只有一个符合题意的选项，请将这个选项前面的字母代号填在答题卡．．．指定的位置。
每小题3分，共计30分） 1．如图所示，扬州农科所的专家研发了一种“西瓜测熟计”仪器。
长约12厘米、宽约5厘米、厚约3厘米，内装芯片，上设一显示屏，下端两个铁片组成V 形卡槽，在仪器上还有一根10余厘米长的细线，另一头是一个直径约3厘米的塑料“小碗”。
判断西瓜的生熟时，只要用卡槽（图中两铁片）固定西瓜，然后把“小碗”扣在上面，对西瓜轻敲大约5s 左右显示器就能显示结果。
其依据是：A ．敲击西瓜产生的声音是由空气振动产生B ．卡槽固定西瓜，小碗扣在上面是为了收集声波，减小声音的分散，增大响度C ．该仪器判断西瓜的生熟是根据振动发出声音的音色判断D ．该仪器把声信号转换成电信号与电话的听筒原理相同2．英国两名勇敢的物理学家为了进行实验，走进面包房的烤箱里，请人把烤箱的温度逐渐升高，直到箱内干燥空气的温度升到160℃时才停止，几小时后，两位勇敢的科学家平安无事的从烤箱中出来。
科学家为什么能忍受高温，以下解释不．正确．．的是： A ．空气不善于传热B ．人体附近空气温度为160℃C ．人体不断出汗，汗液汽化吸热，维持体温36.5℃左右D ．为了防止人体水分流失应不断喝水3．把用相同玻璃制成的厚度为d 的正方体a 和半径亦为d 的半球体b ，分别放在报纸上，且让半球的凸面向上。
从正上方分别观察a 、b 中心处报纸上的字，下面的观察记录中正确的是：A ．a 中的字比b 中的字高B ．b 中的字比a 中的字高C ．一样高D ．a 、b 中的字较没有玻璃时都高4．病人在医院里输液时，液体一滴滴从玻璃瓶中滴下，在液体不断滴下的过程中，玻璃连同瓶中的液体共同的重心将：A ．一直下降B ．一直上升C ．先降后升D ．先升后降5．如图所示，一个用毛皮摩擦过的硬橡皮胶环，当环绕其轴OO ＇匀速转动时，放置在环的右侧轴线上的小磁针的最后指向是：A ．N 极竖直向上B ．N 极竖直向下C ．N 极水平向左D ．N 极水平向右6．如图所示，容器内盛有水，器壁AB 呈倾斜状，有一个小物体P 处于图示状态，并保持静止状态，则该物体受力情况正确的是：A ．P 可能只受一个力B ．P 可能只受三个力2C ．P 不可能只受二个力D ．P 不是受到二个力就是受到四个力7．如图所示，甲、乙分别为“热得快”热水器的简易图和电路图。
2016年全国初中应用物理竞赛试题及参考标准答案(word版)
2016年全国初中应用物理竞赛试题一、本题共１0小题，毎小题2分,共２0分。
以下各小题给出的四个选项中只有一个选项中只有一个是正确的,把正确选项前面的字母填在题后的括号内。
1.我国有句谚语说:“下雪不冷化雪冷”。
你认为以下几个说法中一定错误．．．．的是（ ) A．冷与不冷是将下雪过程中与下雪过后的温度进行对比来说的B．冷气流的北上导致气温的降低C.雪的熔化、熔化后水的蒸发以及雪的升华都需要吸热导致气温的降低Ｄ．人们感觉的“冷”与“不冷”除与温度有关之外,还受空气湿度的影响2．公路交通标志由基板和附着其上的反光膜组成，夜晚它可以反射汽车射来的灯光，使司机看清交通标志。
图1所示的反光膜横截面的结构示意图中,设计最合理的是（）3．如图２所示,生活中有很多方法都可以将斧头安紧在斧柄上，下面四种方法能更好地利用斧头惯性的是( )图２４.将一根直木棒放在一装有水的长方体形状的玻璃水槽中的偏左侧的位置,直木棒静止后从其正前方观察到的现象是下面四种情况中的哪一种( ﻩ）5.用手提起如图4甲所示长细金属链的一端，使金属链的另一端接触玻璃杯底部，然后逐渐将长金属链顺序地盘入玻璃杯中,直到金属链几乎能装满玻璃杯。
将玻璃杯放置在水平桌面的最左端，使金属链的另一端伸出玻璃杯外，然后用手指按住金属链，如图4乙所示。
若将手指放开,将会出现下列哪种现象(ﻩ)A．没有变化ﻩﻩB.金属链会回到玻璃杯中C．金属链会下落一段距离后停止滑出杯子D．金属链会下落直到玻璃杯清空6．如图5所示为双金属片温度计的内部结构示意图，双金属片一般是由形状相同的铜片和铁片铆合在一起制成的,其中铜的热膨胀程度比铁的大。
当温度变化时,由于内外两层金属片的膨胀程度不一样而引起指针偏转,同时在弹力的平衡下,指针便指在刻度盘上相应的温度值位置上,从而显示出被测的温度。
下面关于双金属片温度计的认识中，错误的是( ）A.双金属片温度计是根据固体热胀冷缩的原理制成的B．被测温度越高，双金属片温度计内弹簧的弹力越大C.双金属片温度计的指针做得比较长,是为了能起到将微小形变放大的作用D．要使温度升高时指针顺时针偏转，双金属片的外层(图中较粗线所示)应是铁,内层(图中较细线所示)应是铜7．有经验的面点师傅在用手从蒸笼里拿刚蒸熟的馒头之前，总是先用手蘸上少许凉水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 1
R
2016 年秋季学期最新人教版九年级物理竞赛测试题（一）
（满分：100 分，时间：100 分钟）
班级
姓名 得分
题号 1 2 3 4 5 6 7 8 9 10
答案
一、选择题（每小题 3 分，共 30 分）
1．宇宙飞船进入预定轨道并关闭发动机后，在太空运行，在这飞船中用天平测物体的质量，结果是（ ）
A. 和在地球上测得的质量一样大 B 比在地球上测得的大 C 比在地球上测得的小 D 测不出物体的质量
2、关于分子，你认为下面说法中不正确的是
A ．物质由大量分子 组成
B ．分子永不停息地做无规则运动
C ．分子之间存在空隙
D ．有的分子之间只有引力，有的分子之间只有斥力
3．对一确定的导体，其电阻 R ＝U/I 所表示的意思是 (
)
A 加在导体两端的电压越大，则电阻越大。
B 导体中电流越小，则电阻越大。
C 导体的电阻等于导体两端电压与通过导体的电流之比。
D 导体的电阻与电压成正比，与电流成反比。
4、关于电路的知识,下列说法中正确的是
A. 验电器的工作原理是异种电荷互相吸引
B.只要电路闭合，即使电路中没有电源，电路中也 一定有电流
C.马路两旁的路灯，晚上同时亮早晨同时 灭，它们是串联的
D. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能
亮，所以声控开关、光控开关及灯是串联的
5．在如图 1 所示的四种电路图中，电路连接正确且电流表测 L 1电流的图是（
）
L 1
A
B
C D
6．把阻值分别为 R 1、R 2 的两个电阻并联接在电压为 U 的电路里，这时通过 R 1 的电流为 I 1，通过 R 2 的电流为 I 2，
且 I 1＞I 2；若将 R 1、2 串联后仍接在电压为 U 的电路里。
则 R 1 两端的电压 U 1 和 R 2 两端电压 U 2 的关系是( )
A U 1＝U 2。
B U 1＜U 2。
C U 1>U 2。
D 无法比较。
7．在图 2 所示的电路中，电源电压保持不变。
闭合电键S ，当滑
动变阻器的滑片 P 向右移动时，电压表 V 1 与电压表 V 2 示数 的比值将（ ）
A 变小
B 不变
C 变大
D 无法判断
图 2
图 3
8．在图3所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是（）
A电阻R断路，灯L变暗B电阻R短路，灯L变亮
C灯L断路，电压表的示数变小D灯L短路，电压表的示数变大
9．动车组列车进站前的减速过程分为两个阶段进行：第一阶段采用“再生刹车”技术，速度从250km／h减至90km／h，这期间停止动力供给，列车依靠惯性继续前行，并带动发电机发电；第二阶段采用机械刹车，速度从90km／h开始不断减小直至停止。
关于列车进站过程中的能量转化，下列说法中正确的是() A．第一阶段减小的动能全部转化为电能，即电能等于减小的动能
B．第一阶段减小的动能有一部分转化为电能，即电能小于减小的动能
C．第二阶段减小的动能主要转化为内能，且内能等于减小的动能
D．第二阶段减小的动能主要转化为内能，且内能大于减小的动能
10.下列四种现象中，是由于光的直线传播形成的是（）
二、填空题（每空1分共13分）
11．二节普通5号干电池的电压是伏，我国家庭电路的电压是伏,马路上的路灯是联的（选填“串”或“并”）人体的安全电压是。
12．滑动变阻器是靠改变接入电路中电阻丝的来改变电阻，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示，“2A”表示。
13．把6欧和4欧的电阻串联在电路中，当通过4欧电阻的电流为0.3安时，它两端的电压是伏，通过6欧电阻的电流为安，电路总电压为伏。
14．如图5所示,当滑动变阻器的滑片P向右移动时,电压表的示
数将,电流表A的示数将。
(均选填“变大”“变
小”或“不变”)
15、甲、乙两金属球质量之比是2:3，吸收相同的热量后，升高的温度之比是
3:1，则它们的比热容之比C甲:C乙等于
图5
三、作图题（每题3分，共6分）
16．在图6所示电路中，根据标出的电流方向，从电池、电流表、电压表三个元件符号中选出两个，分别填入
电路的空缺处填进后要求L
1、L
2
串联，且都能正常发光。
17．在图7所示电路中，有一根导线尚未连接，请以笔线代替导线补上，补上后要求：当滑动变阻器滑片P向右移动时，电压表示数变大。
电阻
P
A B
图6图7
四、简答下列各题(每置6.5分，共13分)
18．警用弓弩因其发射时无光、声音小等特点，被广泛应用于反恐，如图7甲所示。
图7乙和丙为两种配有不同瞄准装置的弩，它们可用来发射箭和钢珠，并配有手柄、肩托等辅助设备。
弩弦的拴绕使用了滑轮可有效地减小体积。
请观察它的结构，并分析它的使用过程，其中用到了哪些物理知识?
甲乙
图7
丙
19、白天在海边玩耍，会觉得沙子烫脚，海水凉凉的？而傍晚会觉得沙子凉凉，海水温和的？
五、实验题（每空2分，共20分）
20.小张同学在“用电压表、电流表测电阻”的实验中，实验电路如图13所示：
（1）、该实验需要测的物理量是、；
（2）、他用3节新干电池作为电源，电路连接，实验步骤均正确。
闭合电键S，他观察到电流表、电压表的示数分别如图10（a）、（b）所示。
当他把滑动变阻器的滑片P移到某位置时，电流表、电压表的示数分别为0.20安、2.4伏。
接着，他继续移动滑片，发现电流表的最大值为0.36安。
（a）他所用到的滑动变阻器最大阻值为欧；
（b）请帮助小张同学把实验中有关的数据填入表格内，并求出R X的阻值。
（计算电阻时，精确到0.1欧）
物理量序号
1
2
3电压
（V）
2.4
电流所测电
（A）阻（Ω）
（Ω）
0.20
0.36
六、计算题（每小问2分，共18分）
21．如图12所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.3安，电压表读数为6伏，求：
和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
（1）电阻R
1
图12
22、天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃。
（水的
比热容为c＝4.2×103J/（kg•℃），天然气的热值为q＝7.0×107J/m3）。
求：
（1）水吸收的热量Q吸；（2）0.5m3天然气完全燃烧放出的热量Q放；
（3）燃气灶的效率η。
23．如右图，小文的体重为600N，当他使用如图24所示的滑轮组匀速提升水中的体
积为0.01m3的重物A时（重物始终未出水面），他对地面的压强为8.75×103Pa。
已
知小文与地面的接触面积为400cm2。
当他用此滑轮组在空气中匀速提升重物B时，
滑轮组的机械效率是80%。
已知重物A重物B所受重力之比GA︰GB=5︰12，若不计绳
重和摩擦，g=10N/kg。
求：（1）提升重物A时小文对地面的压力。
（2）物体A的密度。
（3）在水中提升重物A时滑轮组的机械效率。
（4）重物A完全出水面后，以0.2m/s的速度匀速上升，小文拉绳的功率P。
