例题 - 电能计量装置的配置计算页
国家电网装表接电案例题
装表接电六、案例分析1、某工业用户建有室内变电所一座，供电电压35kV，中性点不接地，供用电合同约定容量4500kVA，现要为该用户选配计量装置一套，请根据《电能计量装置技术管理规程》的要求及电能计量方式的相关规定，回答下列问题：(1)该用户应配置哪类电能计量装置，采用哪种计量方式？(2)请问该用户应该配置何种类型的电能表？(3)该用户应如何正确选择电压互感器？(4)该用户应如何正确选择电流互感器？(5)该用户互感器二次连接导线的截面积应如何选择？答：1)根据《电能计量装置技术管理规程》规定，该用户应配置II类电能计量装置，须采用高供高计计量方式。
2)采用三相三线多功能电能表1块，有功等级为0.5级或0.5S级，无功等级为2.0级，电压为3×100V，电流为3×1.5(6)A，3)电压互感器变比为35000V/100V，准确度等级为0.2级，额定二次功率因数与实际二次负荷功率因数接近，数量为2台；采用V/v接线。
4)电流互感器变比为实际负荷电流=4500/ (1.732×35) =74.2 (A)应选用75A/5A电流互感器，额定二次功率因数为0.8～1.0；准确度等级为0.2S级；数量2台，接线方式采用分相接线四线制。
5)互感器二次回路的连接导线应采用铜质单芯绝缘线。
对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。
对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5mm2。
6)配置用户专变终端一只，按要求做好专变终端现场安装、调试工作。
2、某客户申请新装用电，客户名称：杭州市第一纺织厂；用电地址：浙江省杭州市下城区红江路21号；客户申请供电容量：1000kVA；现场勘查发现：可供电线路：10kV西湖1201线，10kV豆姜1304线；客户厂区内有一家容量为55kW的小医院及容量为17kW 的居民用户；用户为三类负荷，试拟定该用户供电电源方案和计量方案。
如何合理配置电能计量装置1
如何合理配置电能计量装置?电力计量装置的配置主要由电流互感器、电压互感器、电能表、二次接线和表箱所组成。
其作用主要是用来计量各用电户在单位时间里所消耗的有、无功电能。
在电力系统中，常用互感器来变换交流电压、电流，以利电能表测量高电压、大电流、大电能等。
计量装置的配置是一个综合性的问题，它是根据用户用电负荷电流的大小，如何科学选用互感器、电能表的量程、精度问题。
电能计量装置配置的好与坏、准确度的高与低，不单是衡量一个供电部门技术管理水平，也事关一个供电企业线损高与低。
电流互感器的配置计量用电流互感器，在选择上应与用电负荷电流大小变化相匹配，使之既能满足负荷在满载时最大电流的需要，又能满足负荷在轻载时最小电流的需要。
在实际工作中，若将电流互感器配置过大或过小，那都将存在漏计电量，增加线损。
在电流互感器的选择上，首先要注意互感器铭牌额定电压，应与被测线路的电压相对应。
二是对额定电流的确定。
电路中的一次运行负荷电流，应保证在正常运行中的实际负荷电流，达到额定值的60%左右，至少应不少于30%。
同时应在电流互感器二次电流10%?120%范围内。
电流过小则电流互感器精度降低，电流过大不但电流互感器精度降低，而且还能使电流互感器烧毁，这点在计量配置中尤为重要。
三是对准确度的选择，电能计量用的电流互感器一般应为0.5级，不符合0.5级者一般不采用，特殊用户其准确度相应高一级。
另外是额定负载容量的选择，电流互感器的额定二次电流，应根据二次回路中所带负载电流的大小来选择。
既使额定负荷阻抗应与互感器等级相对应，额定负荷阻抗小则电压互感器精度高。
由于电流互感器的铭牌二次电流已标准化，其实际输出容量主要由二次电流回路阻抗来决定。
电压互感器的配置在电压互感器的选择上，首先是对互感器额定电压的选择。
电压互感器的二次电压通常为100伏。
电压互感器一次线圈额定电压应大于接入的被测电压的0.9倍，小于接入的被测电压的1.1倍。
在选用互感器时，电压互感器应在0.85～1.15%额定电压的范围内。
电能计量装置配备题例1
题
范
围
【解】
1、经计算，100kW动力负荷，在功率因素为0.9的条件下，电流为：
I=100000/3×220×0.9=168.35A
变压器容量为：100/0.9=111.11kVA,取整为：125kVA；
2、选择“高供低计”Y/Y0接线、经电流互感器接入方式；执行力调考核，执行浮动电价；
3、125kVA专变计量装置配置类别为Ⅵ类计量装置；
（或DTSD99A 3×380/220V、3×1.5（6）A、有功1.0级，无功2.0级一只）
6、计量装置二次回路配置：回路导线分相色。电流回路按六线制连接。电流导线为4mm2，电压导线为2.5mm2单芯铜质绝缘线。
四川省电力公司岗位技能考核试题
编号： 学员： 单位： 电业局（公司） 供电局
日期： 成绩：
试题正文
电能计量装置配置
考核时限：min
满分：
需要说明的问题和要求
【给定条件】
某生产型企业，提出机械加工用电申请，其用电要求为：动力负荷同期率100%。请根据相关规定，为其选配计量方案。
4、依据DT/规程规定，负荷电流宜运行在电流互感器额定电流的30~60%之间，按60%配置电流互感器。即：168.35/0.6=280.5A取整数，选配电流互感器变比为：300/5A三台，容量为10VA、0.5S级、额定电压：0.66kV；
5、电能表：DTF型、3×380/220V、3×1.5（6）A、2.0级有功复费率电能表、DX型3×380V、3×1.5（6）A、2.0级无功电能表各一只；
电能计量器具配置
3、用电计量
用电计量装置包括计费电能表（有功、无 功电能及最大需量表）和电压、电流互感器及二 次连接导线。
对10千伏及以下电压供电的用户，应配置 专用的电能计量柜（箱）；对35千伏及以上电压 供电的用户，应有专用的电流互感器二次线圈和 专用的电压互感器二次连接线，不得与保护、测 量回路共用。
电压互感器专用回路的电压降不得超过允许值。
Ⅱ类电能计量装置
月平均用电量100万kWh及以上或变压器容量为 2000kVA及以上的高压计费用户、100MW及以上发 电机、供电企业之间的电量交换点的电能计量装 置。
Ⅲ类电能计量装置 月平均用电量10万kWh 及以上或变压器容量为
315kVA及以上的计费用户、100MW 以下发电机、 发电企业厂（站）用电量、供电企业内部用于承 包考核的计量点、考核有功电量平衡的110kVA及 以上的送电线路电能计量装置。 Ⅳ类电能计量装置 负荷容量为315kVA以下的计费用户、发供电企 业内部经济技术指标分析、考核用的电能计量装 置。 Ⅴ类电能计量装置 单相供电的电力用户计费用电能计量装置。
5、多功能电能表
由测量单元和数据处理单元等组成，除 计量有功、无功电能外，还具有分时、测 量需量等两种以上功能，并能显示、存储 和输出数据的电能表。
6、计量电流互感器 专为电能表等提供电流量的电流互感器。
7、计量电压互感器 专为电能表等提供电压量的电压互感器。
8、中性点绝缘系统
一个除了通过具有高阻抗的指示、测量仪
一、检查依据：
1、中华人民共和国电力法（1995年12月28日第八届
全国人民代表大会常务委员会第十七次会议通过，1995年12月28日 中华人民共和国主席令第六十号发布，1996年4月1日起实施）

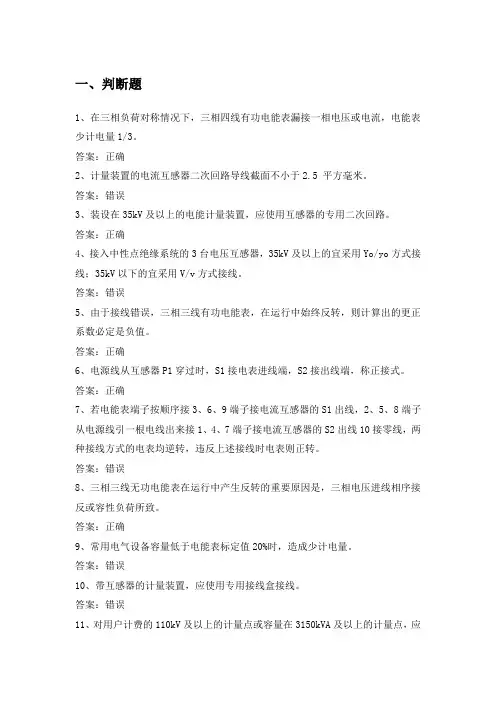

电力公司装表高级工试题之电能计量装置配置
一、判断题1、在三相负荷对称情况下，三相四线有功电能表漏接一相电压或电流，电能表少计电量1/3。
答案：正确2、计量装置的电流互感器二次回路导线截面不小于2.5 平方毫米。
答案：错误3、装设在35kV及以上的电能计量装置，应使用互感器的专用二次回路。
答案：正确4、接入中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Yo/yo方式接线；35kV以下的宜采用V/v方式接线。
答案：错误5、由于接线错误，三相三线有功电能表，在运行中始终反转，则计算出的更正系数必定是负值。
答案：正确6、电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式。
答案：正确7、若电能表端子按顺序接3、6、9端子接电流互感器的S1出线，2、5、8端子从电源线引一根电线出来接1、4、7端子接电流互感器的S2出线10接零线，两种接线方式的电表均逆转，违反上述接线时电表则正转。
答案：错误8、三相三线无功电能表在运行中产生反转的重要原因是，三相电压进线相序接反或容性负荷所致。
答案：正确9、常用电气设备容量低于电能表标定值20%时，造成少计电量。
答案：错误10、带互感器的计量装置，应使用专用接线盒接线。
答案：错误11、对用户计费的110kV及以上的计量点或容量在3150kVA及以上的计量点，应采用0.5级或0.55级的有功电能表。
答案：正确12、从电压互感器到电能表的二次回路的电压降不得超过1.5%。
答案：错误13、安装在用户处的35kV以上计费用电压互感器二次回路，应不装设隔离开关辅助触点，但可装设熔断器。
答案：错误14、一只电流互感器二次极性接反，将引起相接的三相三线有功电能表反转。
答案：错误15、10kV电压互感器在高压侧装有熔断器，其熔断丝电流应为1.5A。
答案：错误16、电压互感器二次回路连接导线截面积应按允许的电压降计算确定，但至少不应小于2.5平方毫米。
答案：正确17、电压互感器一次绕组与被测的一次电路并联，二次绕组与测量仪表的电压绕组串联。
电能计量装置配置
6需用系数法
① ② ③ ④
多组用电设备的负荷计算： 1、先分组计算有功和无功。 （分组计算时，每组按单组用电设备的负荷计算） 2、将各组有功和无功分别求和，并乘以综合需用系数。 计算有功：Pjs=K∑P*∑Pjsi（kW） K ∑P —有功综合需用系数 计算无功：Qjs=K∑Q*∑Pjsi （kvar） K ∑Q —无功综合需用系数 计算容量：Sjs =√P²js+Q² js （kVA） 计算电流：Ijs=Sjs／√3 U （A）
∑Pn —所有负荷的总和
例：有一机械加工厂，其用电设备均为接于380V线路上的三相交流电动机，功 率5 kW的6台，4.5 kW的8台， 2.8 kW的15台， 求此线路的总负荷。 解：通过查表取需用系数KX=0.25，cosφ=0. 6， tanφ=1.33，则 ∑Pn=5×6＋4.5×8＋2.8×15=108 （kW） Pjs=0.25×108=27 （kW） Qjs=27×1.33 =36（kvar） Sjs= √27 ² +36² =45 （kVA） Ijs=45／(1.732*0.38)=68.37 （A） 练习：某煤矿机械厂有380V三相交流通风机若干，其中3台功率为20 kW，2台功 率为15 kW，8台功率为5 kW，试求该通风机组的计算负荷。取需用系数为0.32， 功率因数为0.71。（答案： Sjs =58.59 kVA , Ijs=89.02A）
2.
3.
4.
8计量装置配置的技术要求
例1：某电力用户三相动力装机容量260kW，运行的功率因数为0.85， 并以低压三相四线制计量电能，请配置该户电能计量装置。 解：该户以低压三相四线制计量电能，根据容量计算公式P=√3UIcosφ， 得： I =260/（1.732*0.38*0.85） =464.75（A） 根据该户装机容量小于315kVA，且低压计量，因此该户的计量装置 应为四级。 选用0.5S级，变比为500/5的低压电流互感器。 选用2.0级有功、3.0级无功，3*380/220 ，1.5（6）A的三相四线电 能表。
电能计量装置的配置
电能计量装置的配置实例：有高压配电室一专变工业用户，申请用电负荷为250kW,其中办公照明、空调50kW，负荷基本对称、平衡和稳定一、确定电力变压器容量1、常用10KV电力变压器容量有：50、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500……2、已知用户申请负荷：P3、变压器的额定功率因数：0.84、计算容量的公式：P=S×COSφS=P/COSφ=250/0.8=312.5(kVA)选择变压器的容量为315(kVA)二、确定电能计量装置类别根据DL/T448-2000确定装置类别，Ⅲ类电能计量装置规定1、月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费用户2、100MW以下发电机、发电企业厂（站）用电量、供电企业内部用于承包考核的计量点、3、考核有功电量平衡的110kV及以上的送电线路电能计量装置符合第一条，属于Ⅲ类电能计量装置三、选择计量方式根据用户计量装置的类别，供电方式确定用户的计量方式1、采用三相三线计量方式。
（根据“通用设计”确定接线方式采用：三相三线制，电流互感器二次绕组两相四线连接，电压互感器采用Vv接线）2、由于有办公用电（电价不同）还应安装一只扣减表四、确定功率因数根据<电力营销管理标准>（用电检查），客户执行功率因数标准为1、100千伏安及以上高压供电的客户功率因数为0.90以上2、其他电力客户和大、中型电力排灌站、趸购转售企业，功率因数为0.85以上3、农业用电功率因数为0.80符合第一条，执行功率因数为0.90五、视在功率的计算公式1、S=P/COSφ（客户执行功率因数）2、计算SS=P/COSφ=250/0.9=277.78(kVA)六、计算一次相电流1、公式P=3×U×I×COSφ2、计算一次电流1）、高压一次电流Ig=P/(3×U×COSφ)=250/(3×0.9×10/1.732)=16.04(A)2）、办公用电低压一次电流Id=P/(3×U×COSφ)=50000/(3×220×1)=75.76(A)七、选配互感器根据《国家电网公司输变电工程通用设计》、DL/T448-2000《电能计量装置技术管理规程》1、选配电压互感器的原则1）、发电厂上下网关口、系统变电站以及开关站、配电站内10KV侧贸易结算或考核用电能计量装置宜采用公用电压互感器计量专用二次绕组2）、安装在客户侧贸易结算或考核用电能计量装置宜采用专用计量电压互感器3）、额定二次负荷可选用实际二次负荷的1.5-2.0倍,额定二次功率因数应与实际二次负荷功率因数接近2、选配电流互感器的原则1）、发电厂上下网关口、系统变电站以及开关站、配电站内10KV侧贸易结算或考核用电能计量装置宜采用公用电压互感器计量专用二次绕组2）、安装在客户侧贸易结算或考核用电能计量装置宜采用专用计量电压互感器3）、为提高小负荷工况下的计量性能，选用S级电流互感器4）、电流互感器实际二次负载在25%—100%额定二次负载范围（Sbn=2Sb)；其额定二次负荷的功率因数应为0.8—1.0（应与实际二次功率因数相匹配）5）、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值60%左右，至少不小于30%（DL/T448-2000）。
结合一例用电案例分析探讨电能计量装置的配置方法
结合一例用电案例分析探讨电能计量装置的配置方法【摘要】本文主要探讨了电能计量装置的配置目的及基本要求，以及在配置的过程中对电能表和互感器的选择等作了细致介绍，并结合一例用电案例分析说明计量装置的配置过程及电能表型号规格选用，互感器变比的确定和计量箱（柜）的选择等。
【关键词】电能计量装置；配置；案例分析1 电能计量装置的配置电能计量装置的合理经济配置与计量的准确性密切相关，在保证计量装置安全准确可靠运行的前提下，应尽量统一配置技术规范和减少计量设备选型，有利于计量装置配置的规范管理。
计量装置的配置包括电能表、互感器、二次回路的选择以及计量方式的选择、安装位置等。
运行中的电能计量装置在DL/T448-2000中规定，按其所计量的电能量的多少及计量对象的重要程度，把电能计量装置划分为Ⅰ～Ⅴ类，并且对每类的配置都有相应的规定，各类及应配置的电能表、互感器准确度等级如表1所示。
2 电能计量装置配置基本要求用于贸易结算的电能计量装置应该按照计量点配置要求使用专用的电压、电流互感器或者专用的计量二次绕组，而且专用电压、电流互感器或专用计量绕组及二次回路不得接入与电能计量无关的设备。
一般安装在用户处的用于贸易结算的计量装置，10kV及以下供电用户，应配置统一标准的计量箱（柜），35kV供电用户，建议配置统一的标准的计量箱（柜）。
同时，所选择的电能计量装置还应满足电能信息采集的要求。
3 电能表及互感器的选用首先，电能表准确度等级应满足表1中的分类要求，应根据不同安装条件和使用环境，选用适用于不同温度范围、湿度要求的不同类型的电能表，并符合要求和规定。
一般用于发电厂和变电站的计量装置应选用智能或多功能电能表，可以随时计量电力系统负荷潮流变化引起的正反向有、无功电量和四象限无功电量。
专变电力用户的计量装置应选择智能电能表或多功能电能表，可用于计量考核无功电量、记录最大需量等。
为满足用电信息采集的需要，电能表还应具备红外接口和符合DL/T645-2007通信规约的RS485输出接口，电能计量装置还应优先选用支持辅助电源且可自动切换电源的智能或多功能电能表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表应配置三相四线有功表和无功表， 标定电流和额定最大电流 按照电流互感器二次额定电流 5A 的 30%和 120%选择配置为 3×1.5 （6） A。
计量装置配置结果
电能表及互感器 配置 DT86 型，电流 3×1.5（6）A、电压 3×220/380V，准确度等级为 2.0 级的三相四线有功电能 表一只 配置 DX86 型，电流 3×1.5（6）A、电压 3×380V，准确度等级为 3.0 级的三相四线无功电能表 一只 配置 LQG-0.5 型，电流比 400/5A、额定电压 0.5kV，准确度等级为 0.5S 级、容量 10VA 的电流互 感器三只 二次回路及连接方式 电压回路采用 2.5mm2 的单股塑料绝缘铜芯线“Y0”接线；电流回路采用 4mm2 的单股塑料绝缘铜 芯线方式。为便于现场校表，安装试验接线盒。
计 算 过 程
计算用电负荷电
=
140 3 × 0.38 × 0.9
= 236A
负荷电流为 50A 以上，采用经电流互感器接入式。按照“实际负荷 电流达到额定值的 60%左右”计算选择电流互感器额定一次电流：
Ie = 236A ÷ 60% = 393A 。因此应选配 400/5A 的电流互感器。
年四川省电力公司农电员工技能竞赛计算页 2010 年四川省电力公司农电员工技能竞赛计算页
姓名： 编号： 单位：
【给定条件】 某客户为： 机械加工用电 ，提出用电申请，其用电要求为：_140_kW； ：
（负荷基本对称且相对稳定） 。 【解】
据题意，该户用电负荷为 140kW，依据 DL/T448-2000 规程 依据 DL/T448规程“负荷 容量为 315kVA 以下的计费用户”应配置Ⅳ类电能计量装置 按照《供 应配置Ⅳ 按照《 应配置 类电能计量装置；按照 电营业规则》规定 电营业规则》规定，该户用电容量超过 100kW 可采用高压供电低压计 功率因数调整电费考核标准为 量（高供低计）方式，功率因数调整电费考核标准为 0.9 以上。 高供低计） 功率因数调整
