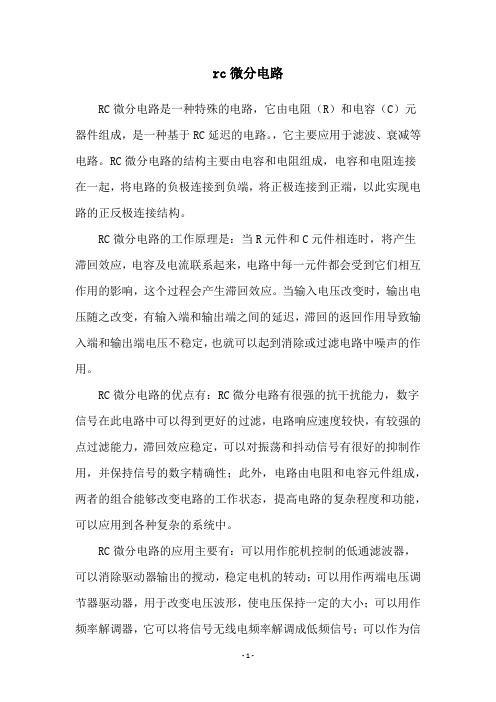

RC微分电路是一种特殊的电路，它由电阻（R）和电容（C）元器件组成，是一种基于RC延迟的电路。
，它主要应用于滤波、衰减等电路。
RC微分电路的结构主要由电容和电阻组成，电容和电阻连接在一起，将电路的负极连接到负端，将正极连接到正端，以此实现电路的正反极连接结构。
RC微分电路的工作原理是：当R元件和C元件相连时，将产生滞回效应，电容及电流联系起来，电路中每一元件都会受到它们相互作用的影响，这个过程会产生滞回效应。
当输入电压改变时，输出电压随之改变，有输入端和输出端之间的延迟，滞回的返回作用导致输入端和输出端电压不稳定，也就可以起到消除或过滤电路中噪声的作用。
RC微分电路的优点有：RC微分电路有很强的抗干扰能力，数字信号在此电路中可以得到更好的过滤，电路响应速度较快，有较强的点过滤能力，滞回效应稳定，可以对振荡和抖动信号有很好的抑制作用，并保持信号的数字精确性；此外，电路由电阻和电容元件组成，两者的组合能够改变电路的工作状态，提高电路的复杂程度和功能，可以应用到各种复杂的系统中。
RC微分电路的应用主要有：可以用作舵机控制的低通滤波器，可以消除驱动器输出的搅动，稳定电机的转动；可以用作两端电压调节器驱动器，用于改变电压波形，使电压保持一定的大小；可以用作频率解调器，它可以将信号无线电频率解调成低频信号；可以作为信
号放大器，用于放大电子设备中较小的信号。
总之，RC微分电路是一种适用于滤波衰减等电路的电路，其工作原理是由电容和电阻组成，电容和电阻之间产生滞回效应，电路中的每个元件都会受到它们的影响，并具有优秀的抗干扰能力、数字信号过滤能力等优点，可用于舵机控制、两端电压调节器驱动器、频率解调器、信号放大器等，是一种非常重要的电路元件。
RC电路和滤波电路
RC电路的应用RC电路在模拟电路、脉冲数字电路中得到广泛的应用，由于电路的形式以及信号源和R，C元件参数的不同，因而组成了RC电路的各种应用形式：微分电路、积分电路、耦合电路、滤波电路及脉冲分压器。
关键词：RC电路。
微分、积分电路。
耦合电路。
在模拟及脉冲数字电路中，常常用到由电阻R和电容C组成的RC电路，在些电路中，电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系，产生了RC电路的不同应用，下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。
1. RC微分电路如图1所示，电阻R和电容C串联后接入输入信号V I，由电阻R输出信号V O，当RC 数值与输入方波宽度t W之间满足：R C<<t W，这种电路就称为微分电路。
在 R两端（输出端）得到正、负相间的尖脉冲，而且发生在方波的上升沿和下降沿，如图2 所示。
在t=t1时，V I由0→V m，因电容上电压不能突变（来不及充电，相当于短路，V C＝0），输入电压V I全降在电阻R上，即V O＝V R＝V I＝V m 。
随后（t>t1），电容C的电压按指数规律快速充电上升，输出电压随之按指数规律下降（因V O ＝V I－V C＝V m－V C），经过大约3τ（τ＝R × C）时，VCVm，VO0，τ（RC）的值愈小，此过程愈快，输出正脉冲愈窄。
t=t2时，V I由V m→0,相当于输入端被短路，电容原先充有左正右负的电压V m开始按指数规律经电阻R放电，刚开始，电容C来不及放电，他的左端（正电）接地，所以V O＝－V m，之后V O随电容的放电也按指数规律减小，同样经过大约3τ后，放电完毕，输出一个负脉冲。
只要脉冲宽度t W>（5~10）τ，在t W时间内，电容C已完成充电或放电（约需3 τ），输出端就能输出正负尖脉冲，才能成为微分电路，因而电路的充放电时间常数τ必须满足：τ＜（1/5~1/10）t W，这是微分电路的必要条件。
