浙江省宁波市九校2020-2021学年高二上学期期末联考物理试卷及答案
浙江省宁波市九校2020-2021学年高二上学期期末联考通用技术试题 (含答案)
宁波市九校2020-2021学年高二上学期期末联考第二部分 通用技术（共50分）一、选择题（本大题共16小题，每小题2分，共32分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.某公司发布了一款折叠屏手机，该手机全面支持5G 网络。
折叠屏拍照时具有镜像功能，让被拍的用户同步看到取景的图像，但售价高。
折叠屏采用铰链系统，屏幕展开后，阅读面积更大，办公更加方便快捷。
下列说法中合理的是（ ）A.折叠屏手机性能卓越，但是售价高，体现了技术的两面性B.折叠铰链系统，需要选用盖板层、OCA 光学胶、偏光片等新部件，体现了技术的综合性C.折叠屏手机拍照时具有镜像功能，体现了技术的创新性D.折叠屏手机的应用体现了技术具有发展人的作用2.如图所示的儿童自行车车头设计的尺寸中，主要考虑人体动态尺寸的是（ ）A.①B.②C.③D.④3.如图所示的产品是不锈钢隔热锅垫。
采用伸缩式结构以适应不同尺寸的锅，不用时可以折叠。
关于该锅垫，下列分析正确的是（ ）A.设计该锅垫时，需要考虑锅的大小，外形及重量B.设计该锅垫时，需要考虑锅使用时的温度及锅的材料第2题图2第2题图1C.该锅垫采用伸缩式结构以适应不同尺寸的锅，是从“物”的角度考虑D.该锅垫底部的防滑设计，是从“人”的角度考虑4.如图所示是一款厨下式净水器及其评价图，下列关于该净水器分析不正确．．．的是（ ） A.该净水器比较耐用 B.该净水器使用比较方便 C.该净水器耗能比较高D.使用了改进的反渗透膜及增压泵，符合设计的创新原则5.如图所示一款具有自我平衡能力的运输载具。
但自我平衡的实现却需要一个高造价的精密陀螺仪，因此产品自投放市场以来销路一直不好。
根据设计的一般过程评析，最有可能是哪个环节做得不够好（ ）A.明确问题的价值B.技术试验环节C.制作模型环节D.发现问题环节第6~7题图第5题图第4题图1第3题图第4题图2如图所示为某零件的立体图。

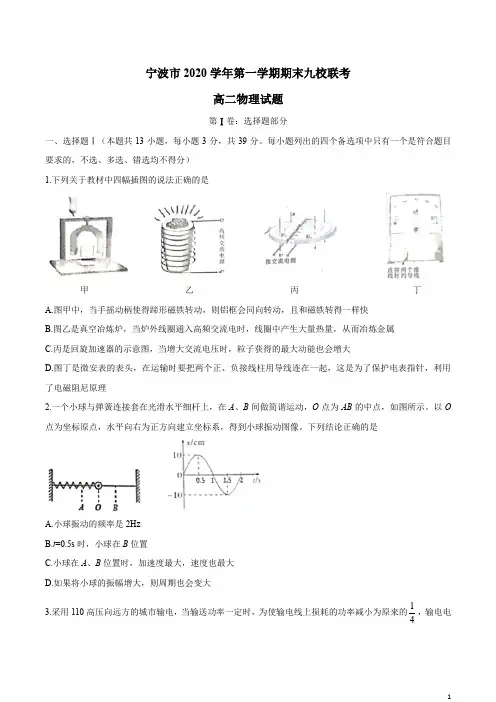

浙江省宁波市九校2020-2021学年高二上学期期末联考物理试题含答案
宁波市2020学年第一学期期末九校联考高二物理试题第Ⅰ卷：选择题部分一、选择题Ⅰ（本题共13小题，每小题3分，共39分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.下列关于教材中四幅插图的说法正确的是甲乙丙丁A.图甲中，当手摇动柄使得蹄形磁铁转动，则铝框会同向转动，且和磁铁转得一样快B.图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈中产生大量热量，从而冶炼金属C.丙是回旋加速器的示意图，当增大交流电压时，粒子获得的最大动能也会增大D.图丁是微安表的表头，在运输时要把两个正、负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁阻尼原理2.一个小球与弹簧连接套在光滑水平细杆上，在A、B间做简谐运动，O点为AB的中点，如图所示。
以O 点为坐标原点，水平向右为正方向建立坐标系，得到小球振动图像。
下列结论正确的是A.小球振动的频率是2HzB.t=0.5s时，小球在B位置C.小球在A、B位置时，加速度最大，速度也最大D.如果将小球的振幅增大，则周期也会变大3.采用110高压向远方的城市输电，当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为A. 27. 5kVB. 55kVC. 220kVD. 440kV4.如图所小示，正方形区域内存在垂直纸面向里的匀强磁场，一带电粒子垂直磁场边界从a点射入从b点射出。
下列说法正确的是A.粒了带正电B.粒子在b点速率大于在a点速率C.若仅减小磁感应强度，则粒子可能从b点右侧射出D.若仅减小入射速率，则较子在磁场中运动时间变短5.如图所示为磁流体发电机的示意图，平行金属板A、C组成一对平行电极，两板间距为d，面积为S。
两板间有垂直于纸面向外的匀强磁场，磁感应强度大小为B，一束等离子体（带有正、负电荷的粒子）以一定的速度v平行金属板、垂直于磁场射入两板间，两板间连接有定值电阻R等离子体的电阻率为p则下列说法正确的是A.电阻中的电流方向由a到bB.电阻R的电功率为2()Bdv PR =C.电源的总功率为2 () Bdv s Rs pd+D.增大两金属板的正对面积可增大发电机的电动势6.在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化，设线圈总电阻为2Ω，则A.t =0时，线圈平面垂直于磁感线B.线圈中产生的感应电动势最大值为0.04(V)πC.t =1.5s 时，线圈中的感应电动势最大D.一个周期内，线圈产生的热量为28(J)π7.如图，A 、B 是完全相同的白炽灯，L 是自感系数很大、电阻可忽略的自感线圈，下面说法正确的是A.闭合开关S 时，A 、B 灯同时亮B.闭合开关S 时，B 灯比A 灯先亮，最后一样亮C.断开开关S 时，A 灯立即熄灭，B 灯渐熄灭D.断开开关S 时，A 灯与B 灯同时慢慢熄灭8.如图所示，有两根相互垂直的无限长直导线1和2，通有大小相等的电流，导线1在纸面内且电流方向竖直向上，导线2垂直于纸面且电流向外。

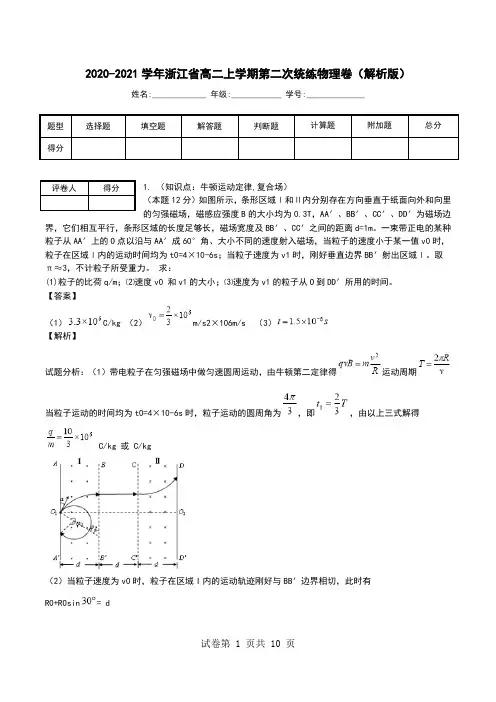

2020-2021学年浙江省高二上学期第二次统练物理卷(解析版).doc
2020-2021学年浙江省高二上学期第二次统练物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：牛顿运动定律,复合场）（本题12分）如图所示，条形区域Ⅰ和Ⅱ内分别存在方向垂直于纸面向外和向里的匀强磁场，磁感应强度B的大小均为0.3T，AA′、BB′、CC′、DD′为磁场边界，它们相互平行，条形区域的长度足够长，磁场宽度及BB′、CC′之间的距离d=1m。
一束带正电的某种粒子从AA′上的O点以沿与AA′成60°角、大小不同的速度射入磁场，当粒子的速度小于某一值v0时，粒子在区域Ⅰ内的运动时间均为t0=4×10-6s；当粒子速度为v1时，刚好垂直边界BB′射出区域Ⅰ。
取π≈3，不计粒子所受重力。
求：(1)粒子的比荷q/m；⑵速度v0 和v1的大小；⑶速度为v1的粒子从O到DD′所用的时间。
【答案】（1）C/kg （2）m/s2×106m/s（3）【解析】试题分析：（1）带电粒子在匀强磁场中做匀速圆周运动，由牛顿第二定律得运动周期当粒子运动的时间均为t0=4×10-6s时，粒子运动的圆周角为，即，由以上三式解得 C/kg 或 C/kg（2）当粒子速度为v0时，粒子在区域I内的运动轨迹刚好与BB′边界相切，此时有R0+R0sin= d评卷人得分得m/s当粒子速度为v1时，刚好垂直边界BB′射出区域Ⅰ，此时有：R1sin= d得v1 =2×106m/s（3）区域I、II宽度相同，则粒子在区域I、II中运动的时间均为，穿过中间无磁场区的时间为，则粒子从O1 到所用的时间为。
考点：本题考查了带电粒子在匀强磁场中的运动及牛顿第二定律和圆周运动知识的应用。
（本题6分）如图所示，水平向右的匀强电场场强为E，有一绝缘轻细杆长为l，一端可绕O点在竖直面内无摩擦转动，另一端粘有一带正电荷的小球，电量为q，质量为m，将小球拉成与O点等高的A点后自由释放，求小球到达最低点B时绝缘杆给小球的力。
2020-2021学年浙江省高二上学期期末物理卷(解析版).doc
2020-2021学年浙江省高二上学期期末物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：电荷在电场中的偏转,粒子在有界磁场中运动）如图所示，真空中有一半径r＝0.5 m的圆形磁场区域，圆与x轴相切于坐标原点O，磁场的磁感应强度大小B＝2×10－3 T，方向水平向里，在x1＝0.5 m到x2＝1.0 m区域内有一个方向竖直向下的匀强电场，电场强度E＝2.0×103 N/C.在x＝2.0 m处有竖直放置的一足够大的荧光屏．现将比荷为＝1×109 C/kg的带负电粒子从O点处射入磁场，不计粒子所受重力．(sin37°＝0.6，cos37°＝0.8)(1)若粒子沿y轴正方向射入，恰能从磁场与电场的相切处进入电场，求粒子最后到达荧光屏上位置的y的坐标．(2)若粒子以(1)问中相同速率从O点与y轴成37°角射入第二象限，求粒子到达荧光屏上位置的y坐标．【答案】(1)1.75 m ;(2)2.05 m【解析】试题分析：(1)据几何关系：R＝r＝0.5 m①由牛顿运动定律得：②粒子在磁场中运动的过程：y1＝r＝0.5 m③评卷人得分粒子进入电场后做类平抛运动L1＝vt④y2＝at2⑤⑥⑦飞出电场后粒子做匀速直线运动y3＝L2tanθ⑧y＝y1＋y2＋y3⑨代入数据解得：y＝1.75 m．⑩(2)粒子射出磁场时，速度与x轴平行，粒子将垂直电场线射入电场，如图乙所示⑪据几何关系可得：y′＝y＋Rsin37°⑫解得：y′＝1.75 m＋0.3 m＝2.05 m⑬考点：带电粒子在电场及在磁场中的运动.如图所示，空间某平面内有一条折线是磁场的分界线，在折线的两侧分布着方向相反、与平面垂直的匀强磁场，磁感应强度大小都为B．折线的顶角∠A＝90°，P、Q是折线上的两点，AP=AQ=L．现有一质量为m、电荷量为q的带负电微粒从P点沿PQ方向射出，不计微粒的重力．其中x为每次偏转圆弧对应的弦长，偏转圆弧对应的圆心角为或．设圆弧的半径为R，则有2R2=x2，可得：又由①②③式得：，n=1、2、3、……（3）当n取奇数时，微粒从P到Q过程中圆心角的总和为，，其中n=1、3、5、……，其中n=2、4、6、欲使时间最小，取n=1或者2，此时考点：带电粒子在匀强磁场中的运动.如图所示的装置，左半部为速度选择器，右半部为匀强的偏转电场。
2020—2021学年度上学期期末考试高二年级物理科试卷答案
2020-2021学年度上学期期末考试高二年级物理科试卷答案13．（6分）(1) C (2)1.075 (3)偏小 （每空2分） 14．（10分）(1)250 100 (2)×1 欧姆调零 1.5 （每空2分） 15．（8分）答案：(1) λ=4m ，f =0.5Hz ，v =2m/s (2)t =3s解析：(1)由图象可知，λ=4m ，T =2s ，10.5Hz f T∴==， 2m v T λ∴== （4分）(2)由图象可知，该点与第一个波谷之间的距离x =6m ，3s xt v∴== （4分）（法二、波传播到x =6m 的时间：1 1.5s x t v ==，振动到波谷用时231.5s 4t T ∴==，123s t t t ∴=+= （4分）） 16．（14分）答案：(1)Q R =0.75J (2)q =1C (3)x =1m解析：(1)撤去外力后，导体棒向右做加速度减小的変减速直线运动直至停止。
设撤去外力前导体棒的速度为v 0：2200BLv B L v F BIL B L R r R r ===++，022()1m s F R r v B L +∴== （2分） 根据能量守恒：2012Q mv =总① R R Q Q R r =+总② 200.75J 2()R Rmv Q R r ∴==+ （4分）(2)设撤去外力后导体棒运动时间为t ，时间t 内的平均电流为I ，通过R 的电荷量为q ，则：根据电流的定义得：q It =③ （1分）根据动量定理得：00BILt mv -=-④，解得： 01C mv q BL == （3分）(3)设时间t 内的平均感应电动势为E ，导体棒运动的距离为x ，则： BLx E t t ϕ∆==∆⑤ E I R r=+⑥ BLx q It R r ∴==+⑦ ()1m q R r x BL +∴== （4分）17．（14分）答案：(1)正电，E =mg q (2)h ＞q 2B 2d 22m 2g (3)h =2q 2B 2d 23m 2g解析：(1)带电小球进入复合场后，恰能做匀速圆周运动，即所受合力为洛伦兹力，则重力与电场力大小相等，方向相反，小球带正电， （1分）由qE ＝mg ，解得E ＝mgq． （2分）(2)假设下落高度为h 0时，带电小球在Ⅰ区域做圆周运动的圆弧与PQ 相切，运动轨迹如图甲所示，由几何知识可知，小球的轨道半径R ＝d ， （1分）进入磁场前做自由落体运动，由动能定理得mgh 0＝12mv 2， （2分）磁场中匀速圆周运动，由牛顿第二定律得qvB ＝m v 2R ，解得h 0＝q 2B 2d 22m 2g， （3分）则当h ＞h 0时，即h ＞q 2B 2d 22m 2g时带电小球能进入区域Ⅱ． （1分）(3)如图乙所示，因为带电小球在Ⅰ、Ⅱ两个区域运动过程中m 、q 、v 、B 的大小不变，故三段圆周运动的半径相同，以三个圆心为顶点的三角形为等边三角形，边长为2R ，内角为60°，由几何关系知R ＝d sin 60°，联立解得h ＝2q 2B 2d 23m 2g． （4分）。
2024届浙江省宁波市九校物理高二上期中联考试题含解析
2024届浙江省宁波市九校物理高二上期中联考试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。
用2B 铅笔将试卷类型（B ）填涂在答题卡相应位置上。
将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。
答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。
不按以上要求作答无效。
4．考生必须保证答题卡的整洁。
考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、平抛物体的运动规律可以概括为两点：（1）水平方向做匀速运动；（2）竖直方向做自由落体运动.为了探究平抛物体的运动规律，可做下面的实验：如图所示，用小锤打击弹性金属片，Ａ球就水平抛出，同时Ｂ球被松开，做自由落体运动，无论Ａ球的初速度大小如何，也无论两球开始距地面高度如何，两球总是同时落到地面，这个实验________（填写选项前的字母）A ．只能说明上述规律中的第（1）条B ．只能说明上述规律中的第（2）条C ．不能说明上述规律中的任何一条D ．能同时说明上述两条规律2、关于下列物理量的说法正确的是（ ）A ．根据F E q=可知，电场中某点的电场强度E 与处于该点的点电荷电量q 成反比 B ．根据F B IL =可知，磁感应强度B 与F 成正比，与IL 乘积成反比，其单位关系是11N T A m=⋅ C ．由电源电动势W E q=可知，非静电力做功越多，电源电动势也就越大 D ．虽然Q C U= ，但电容器的电容不由极板所带电荷量、极板间电势差决定 3、如图所示，M 、N 两点分别放置两个等量异种电荷，A 是它们连线的中点，B 为连线上靠近N的一点，C为连线中垂线上处于A点上方的一点．在A、B、C三点中（）A．场强最小的点是C点，电势最高的点是B点B．场强最小的点是A点，电势最高的点是C点C．场强最小的点是A点，电势最高的点是B点D．场强最小的点是C点，电势最高的点是A点4、如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。
2020-2021学年高二上学期期末考试物理试卷及答案
2020-2021学年高二上学期期末物理测试卷考生注意：1、本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分，考试时间90分钟。
2、请将各题答案填写在答题卡上。
3、本试卷主要考试内容：人教版选修3-1。
第Ⅰ卷（选择题 共48分）一、选择题（本大题共12小题，1~8小题只有一个选项正确，9~12小题有多个选项正确，每小题4分，全部选对的得4分，选对但不全的得2分，错选或不答的得0分）1、库仑定律是电磁学的基本定律。
1766年英国的普里斯特利通过实验证实了带电金属空腔不仅对位于空腔内部的电荷没有静电力的作用,而且空腔内部也不带电。
他受到万有引力定律的启发,猜想两个点电荷之间的静电力与它们的距离的平方成反比。
1785年法国的库仑通过实验证实了两个点电荷之间的静电力与它们的电荷量的乘积成正比,与它们的距离的平方成反比。
下列说法不正确的（ ）A.普里斯特利的实验表明,处于静电平衡状态的带电金属空腔内部的电场处处为零B.普里斯特利的猜想运用了“类比”的思维方法C.为了验证猜想,库仑精确测定了两个点电荷的电荷量D.为了验证猜想,库仑制作了库仑扭秤装置2、下列说法正确的是（ ）A.靠近正点电荷，电场线越密，电场强度越大；靠近负点电荷，电场线越密，电场强度越小B.沿电场线方向电场强度越来越小C.在电场中没画电场线的地方场强为零D.电场线虽然是假想的一簇曲线或直线，但可以用实验方法模拟出来3、如图所示，在孤立的点电荷产生的电场中有a 、b 两点，a 点的电势为φa ，场强大小为E a ，方向与ab 连线垂直。
b 点的电势为φb ，场强大小为E b ，方向与ab 连线的夹角为30°。
则a 、b 两点的场强大小及电势高低的关系是（ ）A.a b ϕϕ>，a b E E =B.a b ϕϕ<，a b E E =C.a b ϕϕ>，a b E E <D.a b ϕϕ<，a b E E >4、如图所示，电源电动势为E =30V ，内阻为r =1Ω，电灯上标有“6V ，12W ”字样，直流电动机线圈电阻R =2Ω，若电灯恰能正常发光。
浙江省宁波市九校2020-2021学年高二上学期期末联考生物试题 含答案
A. Ⅰ-5 个体血型 基因型可能有 4 种
的 B. Ⅲ-1为 CC且表现 A型血的概率为1 6 C. 若Ⅲ-1 与Ⅲ-2 生育一个正常 B 型血女孩，则携带致病基因的概率为 13
1
B. 多基因遗传病发病率低，多属罕见病 C. 成人的单基因遗传病比青春期发病率高 D. 生殖细胞或受精卵里的基因发生改变的疾病 【答案】C
6. 某昆虫产生抗药性的机理如下图所示。下列相关叙述正确的是（ ）
A. 杀虫剂导致 pen 基因发生突变 B. 杀虫剂选择过程属于人工选择 C. 杀虫剂与靶位点结合形成抗药靶位点 D. pen 基因突变后细胞膜对杀虫剂的通透性下降 【答案】D
17. 下列关于“减数分裂模型的制作研究”活动的叙述，错误的是（ ） A. 模拟过程中一共画了相互垂直的两个纺锤体 B. 模拟过程中被纺锤丝拉向两极的染色体可能含有染色单体 C. 用铁丝把颜色和长短相同的两条橡皮泥扎起来代表已复制的一条染色体 D. 若模拟细胞含有 3 对同源染色体，需要使用的橡皮泥颜色为 2 种 【答案】A
4
18. 下列有关人体内分泌系统结构和功能的叙述，错误的是（ ） A. 甲状腺激素能够促进物质代谢、骨骼成熟 B. 下丘脑分泌的促激素能够促进靶腺体生长发育 C. 生长激素可使靶细胞对糖的利用减少，增加糖元生成 D. 雄激素可促进骨骼生长和骨密度增加 【答案】B
19. 将某植物的幼苗放在单侧光下照射一段时间，如图为该幼苗尖端以下部位的纵切示意图，有关叙述错误 的是（ ） A. 幼苗尖端的色氨酸可转变为生长素 B. 单侧光来自 b 侧，导致该处生长素浓度高 C. a 侧细胞的伸长速度小于 b 侧 D. 其向光侧相当于将茎横放的远地侧 【答案】B
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝密★启用前宁波市2020学年第一学期期末九校联考高二物理试题注意事项：1、答题前填写好自己的姓名、班级、考号等信息2、请将答案正确填写在答题卡上第Ⅰ卷：选择题部分一、选择题Ⅰ（本题共13小题，每小题3分，共39分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.下列关于教材中四幅插图的说法正确的是甲乙丙丁A.图甲中，当手摇动柄使得蹄形磁铁转动，则铝框会同向转动，且和磁铁转得一样快B.图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈中产生大量热量，从而冶炼金属C.丙是回旋加速器的示意图，当增大交流电压时，粒子获得的最大动能也会增大D.图丁是微安表的表头，在运输时要把两个正、负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁阻尼原理2.一个小球与弹簧连接套在光滑水平细杆上，在A、B间做简谐运动，O点为AB的中点，如图所示。
以O点为坐标原点，水平向右为正方向建立坐标系，得到小球振动图像。
下列结论正确的是A.小球振动的频率是2HzB.t=0.5s时，小球在B位置C.小球在A、B位置时，加速度最大，速度也最大D.如果将小球的振幅增大，则周期也会变大3.采用110高压向远方的城市输电，当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为A.27.5kVB.55kVC.220kVD.440kV4.如图所小示，正方形区域内存在垂直纸面向里的匀强磁场，一带电粒子垂直磁场边界从a点射入从b点射出。
下列说法正确的是A.粒了带正电B.粒子在b点速率大于在a点速率C.若仅减小磁感应强度，则粒子可能从b点右侧射出D.若仅减小入射速率，则较子在磁场中运动时间变短5.如图所示为磁流体发电机的示意图，平行金属板A、C组成一对平行电极，两板间距为d，面积为S。
两板间有垂直于纸面向外的匀强磁场，磁感应强度大小为B，一束等离子体（带有正、负电荷的粒子）以一定的速度v平行金属板、垂直于磁场射入两板间，两板间连接有定值电阻R等离子体的电阻率为p则下列说法正确的是A.电阻中的电流方向由a到bB.电阻R的电功率为2()Bdv PR =C.电源的总功率为2 () Bdv s Rs pd+D.增大两金属板的正对面积可增大发电机的电动势6.在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化，设线圈总电阻为2Ω，则A.t=0时，线圈平面垂直于磁感线B.线圈中产生的感应电动势最大值为0.04(V)πC.t=1.5s 时，线圈中的感应电动势最大D.一个周期内，线圈产生的热量为28(J)π7.如图，A 、B 是完全相同的白炽灯，L 是自感系数很大、电阻可忽略的自感线圈，下面说法正确的是A.闭合开关S 时，A 、B 灯同时亮B.闭合开关S 时，B 灯比A 灯先亮，最后一样亮C.断开开关S 时，A 灯立即熄灭，B 灯渐熄灭D.断开开关S 时，A 灯与B 灯同时慢慢熄灭8.如图所示，有两根相互垂直的无限长直导线1和2，通有大小相等的电流，导线1在纸面内且电流方向竖直向上，导线2垂直于纸面且电流向外。
纸面内有a 、b 两点，a 点在两导线的中间且与两导线的距离均为r ，b 点在导线2右侧，与导线2的距离也为r 。
现测得a 点的磁感应强度大小为B 0，已知距一无限长直导线d 处的磁感应强度大小kIB d=，其中k 为常量，1为无限长直导线的电流大小，下列说法正确的是A.b 点的磁感应强度大小为3B B.若去掉导线2，a 点的磁感应强度大小为2B C.若将导线1中电流大小变为原来的3倍，b 点的磁感应强度为B 0 D.若将导线2中的电流反向，则a 点的磁感应强度为2B 09.如图所示，一个闭合金属圆环用绝缘细线悬挂于O 点，O 点正下方有垂直于纸面向里的匀强磁场，A 、B 为该磁场的竖直边界，O 点在磁场中轴线上，将圆环拉离磁场从B 边界右侧静止释放，圆环在拉动过程中，若不计空气阻力，则A.在进入磁场过程中，圆环会受到水平方向的安培力B.在进入磁场过程中，圆环会受到与速度方向相反的安培力C.圆环向左穿过磁场后，能摆到和释放位置一样的高度D.圆环最终将静止在O 点正下方10.如图所示，水平面上固定着两根相距L 且电阻不计的足够长的光滑金属导轨，导轨处于方向竖直向下、磁感应强度为B 的匀强磁场中，铜棒a 、b 的长度均等于两导轨的间距、电阻均为R 、质量均为m ，铜棒平行地静止在导轨上且与导轨接触良好。
现给铜棒a 一个平行导轨向右的初速度v ，此后运动过程中两棒不发生碰撞，下列说法正确的是A.最终a 棒将停止运动，b 棒在轨道上以某一速度匀速运动B.最终两棒都静止在轨道上C.回路中产生的总焦耳热为2012mv D.运动过程中b 的最大加速度为2202B L v mR11.如图所示的调压器，滑动触头P 和Q 均可调节，在输入交变电压U 恒定的条件下，电压表、电流表均是理想的，要使电压表示数增大，电流表示数减小，下列做法可以实现的是A.P向上移动，Q向下移动B.P向下移动，Q向下移C.P向下移动，Q不动D.P不动，Q向下移动12.如图所示为安检门原理图，左边门框中有一通电线圈，右边门框中有一接收线圈。
工作过程中某段时间通电线圈中存在顺时针方向（左视图）均匀增大的电流，则下列说法正确的是（电流方向判断均从门的左测观察）A.无金属片通过时，接收线圈中不产生感应电流B.无金属片通过时，接收线圈中产生顺时针方向的感应电流C.有金属片通过时，接收线圈中的感应电流方向为逆时针，且感应电流大小比无金属片通过时要小D.有金属片通过时，接收线圈中的感应电流方向为逆时针，且感应电流大小比无金属片通过时要大13.如图所示，直角三角形ABC区域内有垂直于纸面向外的匀强磁场，AB边长为2L，直角三角形导线框abc与直角三角边ABC相似，ab边长为L，∠ABC=∠abc=30º，线框在纸面内，且bc边和BC 边在同一直线上，bc边为导线，电阻不计，ab边和ac边由粗细均匀的金属杆弯折而成。
现用外力使线框以速度v匀速向右运动通过磁场区域，则线框磁场的过程中，线框ab两端的电势差Uab随时间变化的关系图象正确的是A B C D二、选择题Ⅱ（本题共3小题，每小题2分，共6分，每小题列出的四个备选项中至少有一个是符合题目要求的。
全部选对的得2分，选对但不选全的得1分，有选错的得0）14.如图所示，空间存在竖直向下的匀强电场和垂直纸面向外的匀强磁场，一带电液滴从静止开始自A沿曲线ACB运动，到达B点时，速度为零，C点是运动的最低点，则以下说法中正确的选项应是A.液滴带正电B.液滴在C点时速度最大C.液滴之后会经C点返回A点D.B点和A点一定等高15.如图所示，是一列沿x轴传播的简谐横波在t0时刻的波形图，图中P质点的位移为1cm，质点Q 的位置坐标x=4m，波的周期为0.4s则下列叙述正确的是A.简谐横波的速度大小为3.2m/sB.再过0.4s质点Q的路程为8cmC.若这列简谐横波沿x轴负方向传播，则P点再过130s回到平衡位置D.若这列简谐横波沿x轴正方向传播，则P的振动方程为12sin(5)4y t cmππ=+16.如图所示，空间存在一个有下边界的水平方向匀强磁场，一个正方形导线框在位置I获得向上初速度v0后进入磁场沿竖直方向运动，线框所在平面始终与磁场方向垂直，且线框上、下边始终保持水平。
线框经过一段时间回到初始位I，则A.线框再次回到初始位置时的速度小于初速度v0B.线框上升过程加速度减小，下落过程加速度增大C.线框上升穿过磁场的时间大于下落穿过磁场的时间D.上升穿过磁场的过程中导线框产生的热量大于下落过程中产生的热量第Ⅱ卷：非选择题部分三、实验题（本题2小题，每小题6分，共12分）7.小明同学在做“探究单摆周期与摆长的关系”实验中，（1）将摆球悬挂于铁架台上，下列各图中悬挂方式正确的是▲：测量小球直径时游标卡尺如图所示，其读数为▲ mm。
A B C（2）测单摆周期时，当摆球经过▲位置时开始计时并计1次，测出经过该位置N次所用时间为t，则单摆周期为T= ▲。
（3）改变几次摆长L并测出相应的周期T，作出T2-L图像，求出重力加速度g，三位同学分别作出的T2-L图像的示意图如图所示，图线a对应的g值较接近当地重力加速度值，图像b与a平行，则下列分析正确的是▲。
A.出现b的原因可能是误将摆线长记为摆长B.出现c的原因可能是每次测量时均将40次全振动记为39次C.利用图像c计算得到的g值大于a对应的g值18.学校实验室提供如图甲所示的可拆变压器元件，某同学探究变压器原、副线圈两端的电压与线圈匝数之间的关系：甲乙（1）该同学还需分的实验器材是▲（填选项前的字母）A B C D E（2）该同学实验组装的变压器如图乙所示。
铁芯上原，副线圈接入的匝数分别为n1=800匝和n2=400匝，原线圈两端与电源相连，测得原、副线圈两端的电压分别为10V和18V，发现结果与正确实验结论有明显偏差，最有可能原因是▲A.副线圈的数太少B.副线圈的电阻太大C.原线圈的匝数太多，电阻过大D.没有将铁芯B安装在铁芯A上（3）改正后正确操作，为原线圈n1=800匝接入12V电压，副线圈n2=400匝接线柱间输出电压最有可能是▲A.24VB.6VC.5.6VD.2V四、计算题（本题共4小题，19题8分，20题12分，21题10分，22题13分，共43分，运算过程要求书写适当的步骤）19.如图甲所示，有一质量为m=0.2kg、边长为L=0.4m、匝数n=10的正方形线圈用轻质绝缘细线吊着，其总电阻为r=2Ω，线框的一半处于水平方向匀强磁中，磁场的磁感应强度大小随时间变化如图乙所示，t1时刻细线开始松弛，g取10m/s2求：甲乙（1）在t 1时间内线圈的电功率； （2）t 1的值。
20.如图甲所示，有一固定在水平面上半径为L=1m 的金属圆环，环内半径为2L的圆形区域存在两个方向相反的匀强磁场，右侧磁场磁感应强度B 1=0.4T ，方向竖直向上，左侧磁场磁感应强度B 2=0.8T ，方向竖直向下。
两个磁场各分布在半圆区域内（如图乙）。
长为L 的金属棒a 电阻为R=2Ω，一端与圆环接触良好，另一端固定在竖直导电转轴上，随转轴OO '以角速20/rad s ω=顺时针匀速转动。
在圆环和电刷间接有阻值为R 的电阻及倾角30θ=︒倾斜轨道，轨道上放置一阻值为R ，质量m=16g 的导体棒b ，棒b 与轨道间的滑动摩擦系数3μ=，轨道处于一匀强磁场中，磁感应强度B 3=0.4T ，磁场方向与轨道垂直。
重力加速度g=10m/s 2（1）将电键S 断开时，当导体棒a 运动到B 1磁场中时，求流过电阻R 的电流方向和大小； 2）将电键S 闭合时，为了确保导体棒b 能静止于轨道上，转轴转动的角速度ω应为多少。
