微机控制技术习题(精品).doc
微机控制技术复习题（部分参考答案）
微机控制技术复习题（部分参考答案）一、填空题：1、8位D/A 转换器的分辩率是满刻度值/2^8 。
2、数字调节器与模拟调节器相比更能实现复杂控制规律。
3、计算机具有分时控制能力，可实现多回路控制。
4、为了实现最少拍有波纹控制，闭环脉冲传递函数)(Z Φ中应包含)(Z G 的所有单位圆上和单位圆外零点，为了实现最少拍无波纹控制，闭环脉冲传递函数)(Z Φ中应包含)(Z G 的所有零点。
5、按最少拍原则设计的系统是时间最优系统。
6、最少拍无波纹与最少拍有波纹系统相比其闭环脉冲传递函数)(Z Φ中1-Z的阶次要高一些，调整时间要长一些。
7、大林把这种控制量以1/2 的采样频率振荡的现象称为“ 振铃”。
8、分析结果表明：)(Z U 与)(Z R 间的脉冲传递函数表达式中，包含有Z 平面单位圆内接近-1 的负实数极点，则会产生振铃现象。
9、如果按大林提出的简单修正算法来防止振铃现象，则对系统的稳态输出无影响，但对系统的动态性能有影响。
10、数字控制器的模拟化设计法是在采样周期必须足够小，除必须满足采样定例外采样周期的变化对系统性能影响不大的条件下使用的。
11、数字量输出保持一般有两种方案，一种是输出通路设置一个D/A 转换器的结构形式（数字量保持方案），一种是多个输出通路公用一个D/A 转换器的结构式（模拟量保持方案），前者与后者相比D/A 转换器使用数量多。
12、常用的A/D 转换器有计数器式，双积分式，逐次逼近式。
13、为了消除稳态误差，)(Z e Φ的表达式中须含有因式(1-z^-1)^q 。
补充填空题：1、常用的I/O 控制方式是程序控制方式，中断控制方式，直接存储器存取方式。
2、微型计算机控制系统中解决中断优先级的办法是软件查询方式，雏菊链法，专用硬件方式。
3、满足实时控制要求的使用条件是所有外围设备的服务时间的总和必须小于或等于任意外围设备的最短响应时间。
4、最短响应时间是某台设备相应两次请求服务的最短间隔时间。
微机控制技术(含答案)
一、填空：（每空１分，共３０分）１、计算机基本的五个组成部分是、、、和。
２、工业控制计算机的各类有工业控制机、工业控制机和。
３、计算机内，数的表示方法有数、数和数三种。
４、单片机可以分为单片机和单片机两种机型。
５、单片机在开发系统时，可以使用语言、语言和语言。
６、ＭＣＳ－５１系列单片机中共有七种寻址方式，分别是寻址、寻址、寻址、寻址、寻址、寻址、寻址。
７、在汇编语言中，分支语句是通过语句来实现的。
８、循环语句是指按某种规律重复执行的程序语句。
９、在执行完子程序，返回继续执行生程序前恢复其原有内容，这称为。
１０、一个完整的中断处理有中断、中断、中断和中断。
二、选择：（每题２分，共２０分）１、一个完整的计算机系统是由和软件两部分组成的。
Ａ主机Ｂ硬件Ｃ程序Ｄ外设２、计算机内部一律采用进制数存储数据。
Ａ十Ｂ八Ｃ二Ｄ十六３、伪指令是程序员发给汇编程序的指令，也称命令。
Ａ二进制Ｂ汇编Ｃ高级Ｄ人工命令４、顺序控制就是依次执行、无分支、无循环和调用。
Ａ从上到下Ｂ从下到上Ｃ从里到外Ｄ从外到里５、有条件跳转语句可以分为语句和多分支语句。
Ａ跳转语句Ｂ单分支语句Ｃ顺序语句Ｄ转移语句６、ＣＰＵ和外部通信有通信和串行通信。
Ａ并行Ｂ异步Ｃ同步Ｄ位传送７、总线按功能和规范分为总线、内总线和外总线。
Ａ数据Ｂ地址Ｃ片Ｄ控制８、地址总线的宽度为位。
Ａ８Ｂ４Ｃ３２Ｄ１６９、５１系列单片机内部４个双向的并行Ｉ/Ｏ端口，共根引脚。
Ａ３２Ｂ１６Ｃ８Ｄ６４１０、两个字长的二进制位数是。
Ａ８Ｂ１６Ｃ３２Ｄ６４三、名词解释：（每题４分，共２０分）１、微处理器：２、工业控制计算机（ＩＰＣ）：３、实时；４、堆栈：５、指令系统：四、简答题；（每题６分，共３０分）１、什么是计算机控制系统，它的工作原理是怎样的？２、微机控制系统总体方案设计包括几个内容？３、ＭＣＳ－５１中断系统初始化步骤应包括哪些？４、子程序的主要特点和调用时要注意哪些？５、循环程序一般由哪四部分组成？答案：一、１、运算器，控制器，存储器，输入设备和输出设备２、加固型，面板型，工业工作站３、无符号数，有符号数，负数４、通用，专用５、机器，汇编，高级６、寄存器，直接，寄存器间接，变址，立即，位，相对７、有条件跳转８、控制９、现场恢复１０、请求，响应，处理，返回二、Ｂ,Ｃ,Ｂ,Ａ,Ｂ,Ａ,Ｃ,Ｄ,Ａ,Ｂ三、１、凡由集成电路构成的中央处理器（ＣＰＵ）就称微处理器２、把适合于工业环境使用的微型计算机，统称为工业控制计算机（ＩＰＣ）３、指信号的输入、输出都要在一定的时间内完成称为实时４、是一种数据结构，只允许在其一端进行数据插入、删除操作的线性表叫堆栈５、一台计算机所能执行的所有指令的集合叫指令系统四、１、计算机控制系统就是利用计算机来实现生产过程自动控制的系统。

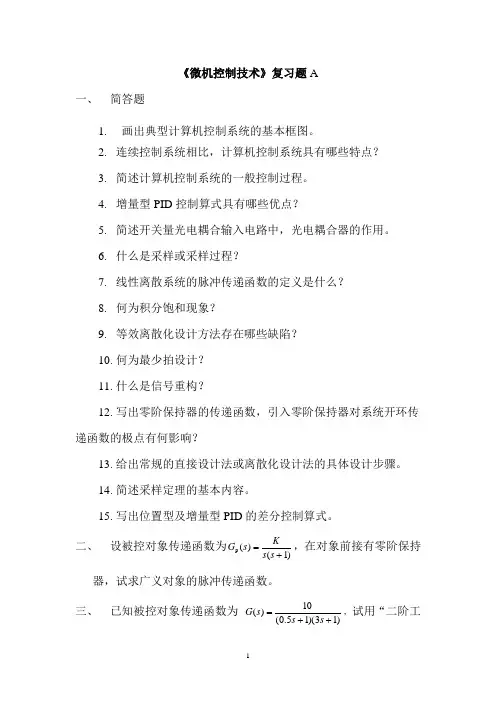

《微机控制技术》A-本科 期末考试试题及参考答案
《微机控制技术》复习题A一、 简答题1. 画出典型计算机控制系统的基本框图。
2. 连续控制系统相比，计算机控制系统具有哪些特点？3. 简述计算机控制系统的一般控制过程。
4. 增量型PID 控制算式具有哪些优点？5. 简述开关量光电耦合输入电路中，光电耦合器的作用。
6. 什么是采样或采样过程？7. 线性离散系统的脉冲传递函数的定义是什么？ 8. 何为积分饱和现象？9. 等效离散化设计方法存在哪些缺陷？ 10. 何为最少拍设计？ 11. 什么是信号重构？12. 写出零阶保持器的传递函数，引入零阶保持器对系统开环传 递函数的极点有何影响？13. 给出常规的直接设计法或离散化设计法的具体设计步骤。
14. 简述采样定理的基本内容。
15. 写出位置型及增量型PID 的差分控制算式。
二、 设被控对象传递函数为)1()(p +=s s Ks G ，在对象前接有零阶保持器，试求广义对象的脉冲传递函数。
三、 已知被控对象传递函数为 )13)(15.0(10)(++=s s s G ，试用“二阶工程最佳”设计法确定模拟控制器G c (s )，分别写出其位置式及增量式数字PID 的控制算式。
四、 已知广义被控对象:)1(1e 1)(+-=-s s s s G Ts , 给定T =1s针对单位斜坡输入设计最小拍有纹波控制系统, 并画出系统的输出波形图。
五、 已知某连续控制器的传递函数为2n22n n()2D s s s ωωξω=++ 试用双线性变换法求出相应的数字控制器的脉冲传递函数)(z D ，并给出控制器的差分形式。
其中1s T =。
六、 已知离散控制系统的结构如下所示，采样周期s T 2.0=，输入信号21()12r t t t =++，求该系统的稳态误差。
七、 已知某系统连续控制器的传递函数)2)(1(2)(++=s s s D试分别用阶跃响应和脉冲响应不变法求)(s D 的等效数字控制器，并写出相应的差分方程表达式。
微型计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微机原理与控制技术（试题）
微机原理与控制技术（试题）《微机原理与控制技术》课程考试一、单项选择题（本大题共10小题，每小题2分，共20分）1、需要定期刷新的存储器类型是（ B ）A．静态存储器 B. 动态存储器 C. 只读存储器 D. 易失性存储器2、8086系统可寻址I/O端口空间是（ C ）A．1MB B．1KB C．64KB D．2KB3、64KB存储空间需要多少根地址总线？（ A ）A. 16条B. 20条C. 30条D. 40条4、当标志寄存器FLAG中的什么标志位是“1”时，CPU才响应INTR中断（B）A．TF B．IF C．DF D．OF5、指令DEC CX，此条指令的寻址方式是（A）A．寄存器寻址 B. 存储器寻址 C. 立即寻址 D. 直接寻址6、已知：段地址和偏移地址分别为是2018H和0028H，此存储单元的物理地址是（C）A．20208H B. 02298H C. 201A8H D. 203CH7、下列无符号数中，最小的数是（A）A.（101001）2B.（52）8C.（2B）16D.（50）108、堆栈段最大容量为（ B）A. 1MBB. 64KBC. 64BD. 2MB9、决定CPU能够访问存储空间的大小的总线是（ A ）A. 地址总线B. 控制总线C. 数据总线D. 系统总线10、ASCII码是美国信息交换标准码，字母C的ASCII码是（ B）A. 33HB. 43HC. 53HD. 63H二、填空题（本大题共8小题，每空1分，共20分）1、16D= 10000 B= 10 H。
2、-66D=[ 11000010 ]原=[10111101 ]反=[ 10111110 ]补。
3、8086/8088微处理器内部结构分为接口元BIU和行元EU两大部分。
4、8088微处理器的数据AD0~AD7引脚是分时复用的。
要实现分时复用，ALE引脚和DEN引脚须配合使用。
5、典型的I/O接口包括三个端口，它们是数据端口、状端口和控制端口。
微型计算机控制技术最新版试卷及参考答案试卷13
（-学年第 学期） A 卷■/B 卷□课程名称 计算机控制技术 开课学院 电气学院使用班级 考试日期大学试题第2页大学试题第3页大学试题第4页计算机控制技术答案和评分标准一、填空题（每空1分）1.0.02v ；2.PC 总线，STD 总线，VME 总线，多总线；3.过程，运动；4.逐次逼近，双积分；5.程序，中断，DMA ；6.无源，有源；7.积分，微分；8.0.72，0.98；9.-5—0；10.12.5 二、选择题（每题2分） 1.C ；2.B ；3.A ；4.B ；5.D 三、简答题 1.答：能控条件：（3分）能观条件：（3分）2.答：对不同输入类型的适应性差（2分）；对被控对象参数变化过于敏感（2分）；控制作用易超出限制范围（2分）。
四、342)1)(3()2()()()(2+++=+++==s s s s s s s E s U s D ；（2分） )(2)()(3)(4)(2s E s sE s U s sU s U s +=++；（2分） )(2)()(3)(4)(22t e dt t de t u dt t du dtt u d +=++；（2分） )(2)1()()(3)1()(4)2()1(2)(2k e T k e k e k u T k u k u Tk u k u k u +--=+--+-+--；（2分）整理后可得：8)1()(3)2()1(6)(--+---=k e k e k u k u k u ；（2分）五、（1）、s T s s s D i )1)(1()(21++=ττ其中41=τ，32=τ（2分）)122(21)12(10)()()(22+=+==s T s T s s T s G s D s G i c （1分）⎪⎪⎩⎪⎪⎨⎧=⇒==82222222i iT T T T （2分） 得：s s s s D 8)13)(14()(++=（2分）（2）、872321321=+=s s s s s s P k k k T T T K （1分），721=+=s s I T T T （1分），7122121=+=s s s s D T T T T T （1分）用差分法离散可得：)2()1()()1()(210-+--+-=k e a k e a k e a k u k u （2分）其中：)1(0T T T T K a D I P ++=，)21(1T T K a D P +=，TTK a D P =2。
微型计算机控制技术实用教程习题abc
微型计算机控制技术实用教程习题一、选择题（本题共20小题，每小题2分，共40分）D 1．下面关于微型计算机控制技术的叙述，正确的是( )。
A．微型计算机控制技术只能用于单片机系统B．任何控制系统都可以运用微型计算机控制技术C．微型计算机控制技术不能用于自动化仪表D．微型计算机控制技术可用于计算机控制系统及自动化仪表B 2．计算机监督系统(SCC)中，SCC计算机的作用是( )。
A．接收测量值和管理命令并提供给DDC计算机B．按照一定的数学模型计算给定值并提供给DDC计算机C．当DDC计算机出现故障时，SCC计算机也无法工作D．SCC计算机与控制无关C 3．关于现场总线控制系统，下面的说法中，不正确的是( )。
A．省去了DCS中的控制站和现场仪表环节B．采用纯数字化信息传输C．只有同一家的FCS产品才能组成系统D．FCS强调“互联”和“互操作性”D 4.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构，需要接入（）器件完成控制量的切换工作。
A．锁存器锁存B．多路开关C．A/D转换器转换D．反多路开关B 5.若系统欲几个将模拟量参数输入至一个A/D转换器，需要接入（）器件完成控制量的切换工作。
A．锁存器锁存B．多路开关C．A/D转换器转换D．反多路开关A 6.某控制系统中，希望快速采样，保持器的保持电容C H应取值（）。
A．比较小B．比较大C．取零值D．取负值C 7．采样／保持器的逻辑端接低电平，输入端从2.3V变至2.6V，输出端为( )。
A．从2.3V变至2.6V B．从2.3V变至2.45V并维持不变C．维持在2.3V D．快速升至2.6V并维持不变D 8．CD4051 的INH端接+5V，C、B、A端依次接101B，( )被选通。
A．IN／OUT1至IN／OUT4共5个通道B．IN／OUT4通道C．IN／OUT5通道D．没有通道D 9．CD4097的INH端接+5V，C、B、A端依次接111B，( )被选通。
微型计算机控制技术考试试题及答案
一、选择题（本题共10 小题，每小题 1.5分，共 15分）1.由于计算机只能接收数字量，所以在模拟量输入时需经（A）转换。
A ． A/D 转换器B．双向可控硅C． D/A 转换器D．光电隔离器2.若系统欲将一个 D/A 转换器输出的模拟量参数分配至几个执行机构，需要接入（ D）器件完成控制量的切换工作。
A ．锁存器锁存B ．多路开关C． A/D 转换器转换D．反多路开关3.某控制系统中，希望快速采样，保持器的保持电容CH 应取值（A）。
A．比较小B．比较大C．取零值 D ．取负值4. 在 LED 显示系统中，若采用共阳极显示器，则将段选模型送至（ B ）。
A．阳极B．阴极C．阴极或阳极D．先送阴极再送阳极5. 电机控制意味着对其转向和转速的控制，微型机控制系统的作法是通过（ B）实现的。
A．改变定子的通电方向和通电占空比B．改变转子的通电方向和通电占空比C．改变定子的通电电压幅值D．改变转子的通电电压幅值6.计算机监督系统（SCC）中，SCC 计算机的作用是（ B ）A ．接收测量值和管理命令并提供给DDC计算机B．按照一定的数学模型计算给定植并提供给DDC计算机C．当DDC计算机出现故障时，SCC 计算机也无法工作D． SCC 计算机与控制无关7.键盘锁定技术可以通过（C ）实现。
A ．设置标志位B．控制键值锁存器的选通信号C． A和B 都行D．定时读键值8. RS-232-C串行总线电气特性规定逻辑“1”的电平是（C）。
A．0．3伏以下B． 0． 7 伏以上C． -3 伏以下 D ．+3伏以上9. 在工业过程控制系统中采集的数据常搀杂有干扰信号，（D）提高信/躁比。
A．只能通过模拟滤波电路B.只能通过数字滤波程序C.可以通过数字滤波程序/模拟滤波电路D.可以通过数字滤波程序和模拟滤波电路10．步进电机常被用于准确定位系统，在下列说法中错误的是（ B ）。
A．步进电机可以直接接受数字量B．步进电机可以直接接受模拟量C．步进电机可实现转角和直线定位D．步进电机可实现顺时针、逆时针转动二、填空题（本题共15 个空，每空 1 分，共15 分）1. 香农定理告诉我们，采样频率越高，采样数据描绘的曲线越接近实际曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章1.微型计算机控制系统与连续控制系统的主要异同点是什么？答：将续控制系统屮的控制器用微型计算机来代替，就可以构成微型计算机系统。
控制系统屮引入微型计算机示，控制规律便可由程序实现，微型计算机执行相应的程序，实现对被控参数的控制。
在连续控制系统屮，系统的控制规律是由硬件电路实现的，改变控制规律就要改变硬件；而在微型计算机控制系统屮，控制规律是通过程序实现，改变控制规律只需改变程序。
在微型计算机控制系统屮，微型计算机的输入和输出部是数字信号，而变换发送单元送出的信号，以及大多数执行机构所能接收的信号，都是模拟信号。
因此，系统中需要有A/D 转换器和D/ A 转换器。
连续控制系统不断地测量，经过反馈及补偿后，对生产过程产生连续不断的控制。
微型计算机控制系统是采样控制系统。
微型计算机每隔一个采样周期T会对被控参数进行一次测量，根据一定控制规律算出控制量示，去控制生产过程。
在两次采样时刻之间，微型计算机对被控参数不进行测甌其输出控制量|j然也保持不变。
当用一台微型计算机控制多个参数时，微型计算机按巡冋测量控制方式丁作。
2•从微型计算机参与控制的方式上，微型计算机控制系统可分为哪几类？各有什么特点?答:可分为数据采集系统（DAS）、直接数字控制系统（DDC）、监督算机控制系统（SCO、分散型控制系统（DCS）。
数据采集系统（DAS）:数据采集系统屮微型计算机通过模拟量、开关量输入通道进行数据采集，将采集到的数据进行分析处理，以实现生产过程中的集中监视及实现生产过程的操作指导。
该系统屮的微型计算机不肓接参与生产过程控制，不会对生产过稈产生肓接影响。
肓接数字控制系统（DDC）:微型计算机通过模拟量输入通道、数字量输入通道进行数据采集，然示按照一定的控制规律进行实时决策,最示通过模拟量输出通道、数字量输岀通道输出控制信号，实现对生产过程的肓接控制。
由于该系统中夺得微型计算机真接参与生产过程的控制，故要求微型计算机系统实时性好、可靠性高和环境适应性好。
监督计算机控制系统（SCO : SCC系统是一种两级微型计算机控制系统，其中DDC级微型计算机完成生产过程的育接数字控制；SSC级微型计算机则根据生产过程的工作状况和已定的数学模型，进行最优化分析计算，产生最优给定值，交由DDC级微型计算机执行。
分散型控制系统（DCS） : DCS系统利用多台微型计算机，采用分散控制、集屮操作、分级管理、分而|j治和综合协调的设计原则，把系统从上而下分为过程控制级、控制管理级、生产管理级等若干级，形成分布式控制。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？答：微型计算机系统有硬件和软件纟R成。
其屮微型计算机控制系统硬件主要由主机（控制器）、过程输入输岀通道（设备）、操作设备、常规外部设备、通信设备、系统支持功能等纟R成。
纟R成如图所示：图1.1微机控制系统换件组成柜图1.主机由微处理器、内存贮器（RAM和ROM）和系统总线构成的主机是控制系统的核心。
2.过稈输入输出通道过程输入输出通道，是在微型计算机和生产过稈Z间起信息传递和变换作用的装置，它包括：模拟量输入通道（简称AT通道）、数字量输入通道（简称DI通道）、模拟量输出通道（简称A0通道）和开关量输出通道（简称DO通道）。
3.操作设备系统的操作设备是微型计算机控制系统屮人机交互的关键设备。
操作设备一般由LCD显示器（或其它显示器）、键盘、开关和指示灯等构成。
4.常规外部设备常规外部设备指键盘、终端、打印机、绘图机、U盘等一类微机输入输出设备。
5.通信设备通信设备用于完成微型计算机控制系统的信息交换。
6.系统支持功能系统支持功能主要包含以下几部分。
（1）监控定时器（2）电源掉电检测（3）保护重要数据的麻备存贮体（4）实时LI历钟（5）总线匹配（或端接）软件包含系统软件和应用软件两个部分。
软件的优劣关系到硬件功能的发挥和对生产过稈的控制品质和管理水平。
4・工业控制微型计算机与主要用于科学计算方面的微型计算机有何异同点?答：工业控制微型计算机与主要用于科学计算方而的信息处理机是两类不同用途的计算机。
二者部是以微型计算机为核心所构成的装置。
与信息处理计算机相比，一匸控机具有可靠性高、环境适应性强、可维护性好、硬件配置上的可装配性和可扩充性好、丰富的过程输入 /输岀能力、应用软件丰富等特点。
5.何谓微型计算机系统的实时性？如何保证微型计算机系统的实时性?答：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时札控制也就失去了意义。
实时性指标涉及一系列时间延迟，如仪表延迟、输入延迟、运算处理延迟、输出延迟等。
另外，中断是微型计算机控制系统实现实时控制的一个十分重要的功能。
6.简述DDC和SCC系统的工作原理。
答：育接数字控制系统（DDC系统）：DDC（Direct Digital Contro 1）系统就是通过检测元件对一个或多个被控参数进行巡冋检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然麻通过输岀通道控制执行机构，使系统的被控参数达到预定的要求。
DDC系统是闭环系统，是微机在工业生产过程屮最普遍的一种应用形式。
其原理框图如下图所示。
计算机监督控制系统（SCC系统）：SCO （Supervisory Computer Contro 1）系统比DDC系统更接近生产变化的实际情况，因为在DDC系统屮计算机貝是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及白适应控制等。
英原理框图如下图所不。
7.进一步查阅资料，了解计算机控制系统的发展趋势。
答：大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提岀的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面：a.普及应用可编程序控制器 b.采用集散控制系统 c.研究和发展智能控制系统第二章1.在模拟量输入输出通道中，采样保持器起何作用？是否在所有的模拟量输入输出通道中都需要采样保持器？为什么？答：采样保持器的作用：A/D转换器完成一次A/D转换总需要一定的时间。
在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D转换器Z前加入采样保持器。
不是在所有的模拟量输入输出通道屮都需要采样保持器。
当被测信号变化缓慢时，若A/D转换器转换时间足够短，则可以不加采样保持器。
2.A/D转换器的转换速度主要根据系统模拟量输入点数和输入模拟量的最高频率来选择。
现假设模拟量输入点数为8,最高信号频率分别为2kHz和10kHz,则A/D转换器的转换速度各为多少?答：当最高信号频率为2KHz时A/D转换器的转换速度至少为:当最高信号频率为lOKHz时A/D转换器的转换速度至少3.A/D转换器的分辨率和线性误差两技术指标含义上有何不同？答：分辨率是衡量A/D转换器分辨输入模拟量最小变化稈度的技术指标。
遍，采线性误差是指A/D 转换器的理想转换特性应该是线性的，但实际转换特性并非如此。
在满量稈输入范围内，偏移理想转换特性的最人误差沱义为线性误差。
4・设计一块PC 总线或其他总线的32路单输入12位A/D 转换模板。
A/D 转换器选AD574A, 所需的多路开关、运算放大器、采样保持器和其他器件自选，要考虑总线驱动。
转换结束 后用中断方式通知主机，系统分配给该模板的地址为2C8H 〜2CFH （或另行分配）。
1）设计该模板的硬件原理图。
2）设计数据采集程序，系统每隔一个采样周期T=2s,对32路输入巡回采样集到得数据送以BUFE 为首地址的内存缓冲区中。
3）计算出该模块的最高数据采集频率（各器件的有关参数可通过查阅手册得到）解：1）硬件原理图如下图所示:AD574 PROC NEARMOV CX, 32MOV BL, 00000000BLEA ST,BUF NEXTCII:MOV DX,212IIMOV AL, BLOUT DX, ALNOPNOPOR AL,O1OOOOOOBOUT DX, ALNOPAND AL, 1O111111BOUT DX, ALMOV DX,210II POLING:IN AL, DXTEST AL, 80HJNZ POLINGMOV AL, BLOR AL, OOO1OOOOBMOV DX,212HOUT DX, ALOR AL, O1OOOOOOHOUT DX, ALMOV DX,210IIIN AL, DXAND AL, OFHMOV AH, ALINC DXIN AL, DXMOV [SI], AXINC STINC SIINC BLLOOP NEXTCHMOV AL, OO111OOOBMOV DX,212HOUT DX, ALRETAD574 END3）AD574 速度：25u s; AD625 速度：40ns LF398 速度：10ns CD4051 速度：500 ns故该模块的最高数据采集频率为40K.5.设ADC0809与CPU的连接如图2-45所示。
要求用查询方式采样来自巩通道的输入信号, 采样100点，采样数据存入ADBUF缓冲区，试编程实现。
解：编程：OUT 84H, ALMOV Rl, #6411LOOP: DEC R1WAIT: IN AL, 70HTEST AL,01HJZ WATTIN R0, 6011DEC R0CJNE R1,#OOH, LOOP6•试设计一个数据采集电路，要求该电路能对8路模拟信号进行连续巡回检测，电压转换范围0〜10V,相对精度0. 05%,采样间隔为Is,按此要求画出巡回检测系统的电路原理图,并回答以下问题:1）在该电路屮A/D转换器至少应采用多少位的？2）该电路的A/D转换器转换完成，采用何种方式了解?3）编写启动A/D转换器及读取转换结果的程序段。
4）呦出实现8路巡冋采样的程序流程图。
解：电路图如下：1）7位2）STS, A/D转换器转换结束标志3）启动：OR AL, 01000000BOUT DX, ALNOP读转换结果：MOV DX,210HPOLING:IN AL, DXTEST AL, BOHJNZ POLINGMOV AL, BLOR AL, 00010000BMOV DX, 212HOUT DX, ALOR AL,O1OOOOOOHOUT DX, ALMOV DX,210IIIN AL, DXAND AL, OFHMOV AH, ALINC DXIN AL, DXMOV [SI], AX7.某热处理炉温度变化范围为0〜1350°C,经温度变送器变换为1〜5V电压送至ADC0809. 当T=kT时，ADC0809的转换结果为6AH,问此时的炉内温度为多少度？解：炉内温度8.编制一个能完成屮值加均值滤波的了稈序，设沪& 8个采样值排序后，取中问的四个采样值平均。
