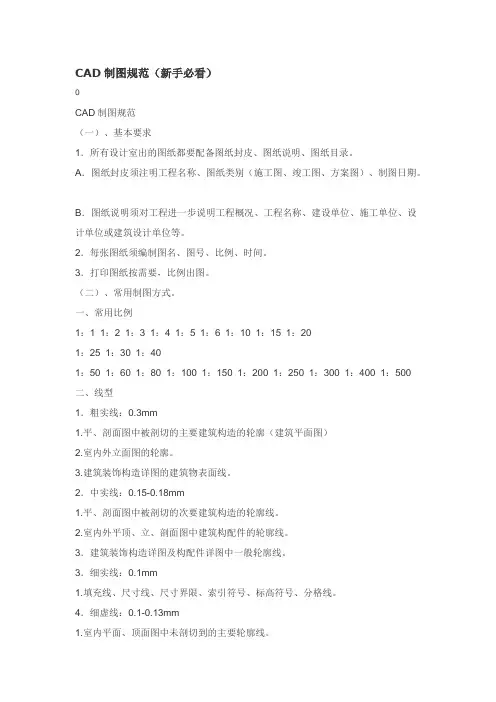

CAD制图规范(新手必看)CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式。
一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500 二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图图片:接上四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
彩色像景CAD映射分色算法

ma p p i n g a n d c o l o r s e p a r a t i o n o f wo v e n p h o t o g r a p h CAD whi c h i s b a s e d o n t h e c o mp r e s s i o n o f s a t u r a t i o n
Abs t r a c t Ai mi ng a t t h e p r o b l e ms o f t h e c o mp l e x p r o c e d u r e a nd m u l t i p l e s o l u t i o ns i n t h e p r e s e n t ma p p i n g a n d c o l o r s e pa r a t i o n a l g o r i t h ms o f wo v e n p h o t o g r a p h CAD t e c h n o l o g y,t h e p a p e r c o mp a r e s i t wi t h t h e t e c h no l o g y o f c o l o r s e p a r a t i o n i n RI P a nd t a k e s t h e c h a r a c t e r i s t i c o f t he wo v e n p h o t o g r a p h CAD t e c h n o l o g y a n d t he a c t ua l f a br i c p r o d uc t i o n p r o c e s s i n t o a c c o u nt ,a nd t h e n c o me s u p wi t h a s o l u t i o n o f
CAD中实现图层颜色设置的技巧

CAD中实现图层颜色设置的技巧对于使用CAD软件进行设计和绘图的人来说,了解如何设置和调整图层颜色是非常重要的。
通过合理的颜色设置,可以使绘图更加清晰明了,提高工作效率。
在本文中,我们将介绍一些CAD中实现图层颜色设置的技巧。
首先,打开CAD软件并加载要编辑的绘图文件。
在主界面中,可以看到图层管理器,其中显示了当前文件中的各个图层。
要编辑图层的颜色,可以在图层管理器中找到相应的图层,并通过以下方法进行设置:1. 双击图层名称:在图层管理器中,找到需要编辑的图层并双击图层名称。
这将打开图层属性对话框,其中包含关于该图层的各种属性设置选项,包括颜色。
2. 选择颜色选项:在图层属性对话框中,可以找到颜色选项。
点击该选项,将弹出一个颜色选择对话框。
3. 设置颜色:在颜色选择对话框中,可以通过多个不同的方式选择所需的颜色。
可以使用常见的颜色预设、调整RGB值或HSV值来精确选择颜色。
选择完毕后,点击确定按钮。
4. 应用更改:回到图层属性对话框,可以看到颜色设置已经生效。
点击确定按钮,将保存更改并退出图层属性对话框。
通过以上步骤,可以轻松地为CAD软件中的图层设置不同的颜色。
但我们还可以进一步探索更多有趣的图层颜色设置技巧,以满足不同的需求。
1. 更改图层颜色的快捷方法:以前面介绍的方法,一次只能编辑一个图层的颜色。
但我们可以使用命令行来批量编辑多个图层的颜色。
只需输入“LA”命令,然后按照提示选择需要设置颜色的图层,并在命令行中输入所需颜色的RGB或颜色名称。
2. 设置图层颜色的自动关联规则:CAD软件还提供了自动关联规则的功能,可以根据对象的属性自动设置图层的颜色。
通过设置关联规则,可以根据图形元素的类型、图层、线型或其他属性自动分配颜色。
这样,在绘制过程中,不需要手动设置每个图层的颜色,大大提高了工作效率。
以上所述的技巧只是CAD软件中实现图层颜色设置的一部分应用,但应足以满足大部分设计和绘图需求。
通过合理的图层颜色设置,可以使绘图更加美观、准确和易读。
CAD图层的分组和拆分方法

CAD图层的分组和拆分方法在AE软件中,图层是一个重要的概念,它使我们能够组织和控制对象的可见性和可编辑性。
在CAD软件中,图层同样扮演着重要的角色。
本文将介绍CAD图层的分组和拆分方法,帮助读者更好地理解和利用图层功能。
一、图层的作用和重要性在CAD软件中,图层可以看作是分层设计的基础。
每个图层都可以存放不同类型的对象,如线条、文字、符号等。
通过将对象分组到不同的图层中,我们可以灵活地控制它们的可见性、颜色、线型等属性。
这样,我们可以更好地管理和编辑设计,提高工作效率。
对于大型工程项目而言,图层的使用尤为重要。
比如,在一个建筑设计项目中,我们可以将墙体、窗户、门等对象分别放置在不同的图层中。
这样,我们就可以根据需要分别显示或隐藏不同的图层,从而更轻松地浏览和编辑设计。
二、图层的分组方法图层的分组方法可以帮助我们更好地归类和组织设计对象。
在CAD软件中,我们可以通过以下步骤来实现图层的分组。
1. 打开CAD软件并载入设计文件。
2. 在图层管理器中,新建图层组。
可以根据需要命名图层组,比如"建筑物"、"装修"等。
3. 选择需要分组的图层,并将其拖动到所需的图层组中。
可以选择多个图层进行分组。
4. 可以通过选择图层组来控制其下所有图层的可见性和其他属性。
这样,我们就可以更方便地管理和编辑分组对象。
三、图层的拆分方法有时候,我们可能需要将一个图层拆分成多个图层,以便更细致地编辑和控制对象。
CAD软件提供了一些方法来实现图层的拆分。
1. 选择要拆分的图层。
2. 在图层管理器中,选择图层并右键单击。
3. 选择"拆分图层"选项。
4. 在弹出的对话框中,可以选择拆分的方式。
可以选择按对象、按颜色、按线型等方式进行拆分。
5. 根据需要进行设置,并点击"确定"按钮。
软件将会将原图层拆分为多个新图层。
通过图层的拆分,我们可以更加灵活地编辑和控制对象。

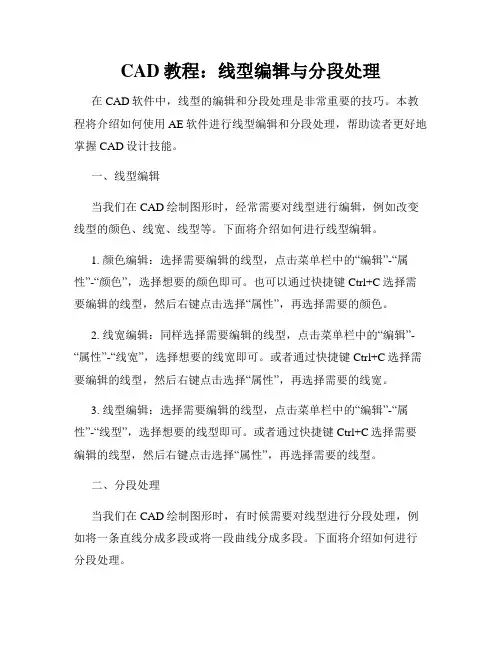

CAD教程 线型编辑与分段处理

CAD教程:线型编辑与分段处理在CAD软件中,线型的编辑和分段处理是非常重要的技巧。
本教程将介绍如何使用AE软件进行线型编辑和分段处理,帮助读者更好地掌握CAD设计技能。
一、线型编辑当我们在CAD绘制图形时,经常需要对线型进行编辑,例如改变线型的颜色、线宽、线型等。
下面将介绍如何进行线型编辑。
1. 颜色编辑:选择需要编辑的线型,点击菜单栏中的“编辑”-“属性”-“颜色”,选择想要的颜色即可。
也可以通过快捷键Ctrl+C选择需要编辑的线型,然后右键点击选择“属性”,再选择需要的颜色。
2. 线宽编辑:同样选择需要编辑的线型,点击菜单栏中的“编辑”-“属性”-“线宽”,选择想要的线宽即可。
或者通过快捷键Ctrl+C选择需要编辑的线型,然后右键点击选择“属性”,再选择需要的线宽。
3. 线型编辑:选择需要编辑的线型,点击菜单栏中的“编辑”-“属性”-“线型”,选择想要的线型即可。
或者通过快捷键Ctrl+C选择需要编辑的线型,然后右键点击选择“属性”,再选择需要的线型。
二、分段处理当我们在CAD绘制图形时,有时候需要对线型进行分段处理,例如将一条直线分成多段或将一段曲线分成多段。
下面将介绍如何进行分段处理。
1. 直线分段:选择需要分段的直线,点击菜单栏中的“修改”-“修剪”-“直线分割”,在弹出的对话框中选择分割点,并点击确定。
或者通过快捷键Ctrl+C选择需要分段的直线,然后右键点击选择“修剪”,再选择“直线分割”,选择分割点并点击确定。
2. 曲线分段:选择需要分段的曲线,点击菜单栏中的“修改”-“修剪”-“曲线分割”,在弹出的对话框中选择分割点并点击确定。
或者通过快捷键Ctrl+C选择需要分段的曲线,然后右键点击选择“修剪”,再选择“曲线分割”,选择分割点并点击确定。
三、实际应用线型编辑和分段处理在CAD设计中应用广泛,可以用于绘制各种图形和构件,从而实现各种设计需求。
例如,在建筑设计中,我们可以通过线型编辑和分段处理来绘制建筑平面图、立面图等;在工程设计中,我们可以通过线型编辑和分段处理来绘制管线图、电路图等。
经纬CAD系统操作说明书

经纬CAD系统操作说明书开机进入WINDOWS98(或WINDOWS2000)操作系统界面,选择“JCAD”图标双击左键进入设计系统。
一、按“扫描”,出现7个子菜单。
1、选择(XZ)选择扫描仪型号。
(此步操作一般不必执行,因为已给客户选择好)2、初描(SM)①、按预览,立等片刻,图像进入预览窗口。
②、按选择框定图像的范围“+”光标:光标在选择框外呈“+”用来重定图像范围的起点和终点。
“←”和“↑”:光标放在选择框外的四个边框上,呈“←”和“↑”用来拉动边框的大小。
“←”放在选择框里呈“←”用来移动范围框的位置。
在扫描任务表直接输入图像的宽和高,并按回车键,此时选择框的大小即为图像的尺寸,然后用“+”光标框住图像。
③、分辨率为每英寸有多少个点。
分辨率越高,扫出的图像尺寸越大。
在扫描织物时,分辨率可根据密度来改变:分辨率:X=经密×2.54;Y=纬密×2.54 平面标输入:X=57.6×2.54=146;Y=26×2.54=66。
缎面标输入:X=115.2×2.54=292;Y=30×2.54=76。
这样扫描出的图案跟实际的经纬线数差不多。
④、按“扫描”,对所定的范围按分辨率进行精确扫描,并显示在图像窗口。
3、选色(SS)选色分为三类:手动选色、自动选色、影光选色手动选色:左键按一下色带中的1号色,再把光标移至画面中,取对应的1号色是哪个(一般为底色),然后按左键在色样上点一下或拉出矩形框取色样。
以此方法取画面中所要的2、3、4、5、6、7、8等色。
自动选色:输入起始色号和颜色数。
影光选色:输入起始色号,颜色数和在哪两个色号之间分色。
4、分色(FS)按“分色”看色彩归并效果,若满意,直接进入小样参数设置功能;若所取色样不满意,则按“返回”或“清空”,并重新选色,再分色,直到满意为止。
5、返回(FH)按“返回”后,图像回到原状态,然后重新选色。
使用CAD进行图层合并与分离的实现步骤

使用CAD进行图层合并与分离的实现步骤CAD软件是建筑和制图领域中常用的工具,它可以帮助我们创建、编辑和处理各种图形文件。
在CAD中,图层是一个非常重要的概念,它可以帮助我们对绘图进行分类和管理。
有时候,我们需要将多个图层合并在一起,或者将一个图层拆分成多个子图层。
下面是使用CAD进行图层合并与分离的实现步骤。
步骤一:打开CAD软件并导入需要处理的图形文件。
一般情况下,我们可以通过“文件”菜单中的“打开”选项或使用快捷键Ctrl+O来导入文件。
确保你已经选择了正确的文件类型。
步骤二:查看并修改图层属性。
在CAD软件中,可以通过“图层属性管理器”来查看当前文件中的图层情况,并对其进行修改。
可以通过输入“-layer”命令或者点击CAD界面中的“格式”菜单中的“图层属性管理器”选项来打开图层属性管理器。
步骤三:进行图层合并。
要将多个图层合并为一个图层,首先需要选中需要合并的图层。
在图层属性管理器中,可以使用Ctrl键加点击选择多个图层。
步骤四:执行图层合并操作。
在图层属性管理器中,可以点击“合并”按钮或者使用快捷键Ctrl+Shift+M来进行图层合并操作。
在弹出的对话框中,可以选择保留哪个图层的属性,也可以选择合并后的图层名称。
确认设置后,点击“确定”按钮完成合并操作。
步骤五:进行图层分离。
要将一个图层拆分为多个子图层,需要先选中需要拆分的图层。
同样,在图层属性管理器中,可以使用Ctrl键加点击选择多个图层。
步骤六:执行图层分离操作。
在图层属性管理器中,可以点击“分离”按钮或者使用快捷键Ctrl+Shift+N来进行图层分离操作。
在弹出的对话框中,可以选择每个子图层的名称前缀和起始编号,还可以选择是否保留原始图层。
步骤七:保存修改后的图形文件。
完成图层合并或分离后,记得点击CAD界面左上角的“保存”按钮或使用快捷键Ctrl+S来保存修改后的文件。
可以选择覆盖原始文件或保存为新的文件。
以上就是使用CAD进行图层合并与分离的实现步骤。
使用CAD进行图纸拆分和打印的实用技巧

使用CAD进行图纸拆分和打印的实用技巧无论是工程师、设计师还是建筑师,都需要在日常工作中使用计算机辅助设计(CAD)软件来创建和修改图纸。
图纸的拆分和打印是这一过程中非常重要的环节。
本文将介绍使用CAD进行图纸拆分和打印的一些实用技巧,以帮助读者在工作中更高效地完成任务。
首先,我们需要将需要拆分和打印的图纸导入CAD软件中。
一般来说,图纸通常是保存在.dwg或.dxf格式的文件中。
通过在CAD软件中打开文件菜单,并选择“导入”选项,我们可以将图纸文件导入到CAD软件的工作区中。
图纸导入后,我们可以使用CAD软件的工具来进行拆分操作。
图纸拆分是将大尺寸的图纸分割成一系列小尺寸的图纸,以便更好地进行打印或者与他人分享。
在CAD软件中,常见的拆分操作包括裁剪和区域选取。
裁剪是将图纸的某一部分裁剪掉,以获得所需的分割图纸。
在CAD软件中,裁剪操作可通过选择裁剪工具,并在图纸上画出裁剪的区域来完成。
用户可以通过选择直线或多边形工具,然后按照所需的形状和大小划定裁剪区域。
完成选择后,使用裁剪工具将图纸分割成所需的大小。
另一种常见的拆分操作是区域选取。
区域选取是通过选择图纸上的一个或多个区域来实现分割。
在CAD软件中,区域选取可通过选择“区域”工具,并用鼠标在图纸上划定选定区域来完成。
用户可以根据需要选择不同大小和形状的区域,以获得所需的分割图纸。
完成图纸的拆分后,接下来是打印操作。
在CAD软件中,打印图纸可通过选择“打印”选项来完成。
用户可以根据需要选择不同的打印机和纸张尺寸,并调整打印设置,如打印方向、颜色和线条粗细等。
另外,CAD软件还提供了一些高级选项,如打印比例和打印区域的定义,以满足个性化的打印需求。
在进行打印操作之前,建议用户先使用“打印预览”功能来查看将要打印的图纸的效果。
这样可以避免在打印完成后浪费不必要的纸张和墨水。
通过预览功能,用户可以检查图纸的布局、尺寸和线条是否完整,并进行必要的调整。
