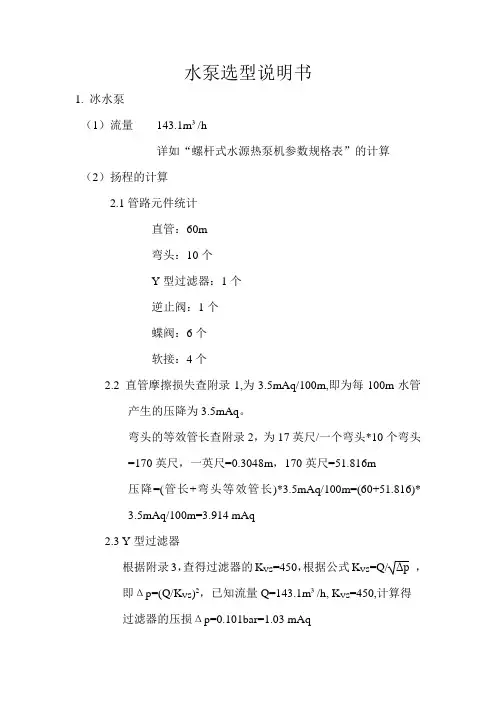

水泵选型说明书
1. 冰水泵
(1)流量143.1m³/h
详如“螺杆式水源热泵机参数规格表”的计算

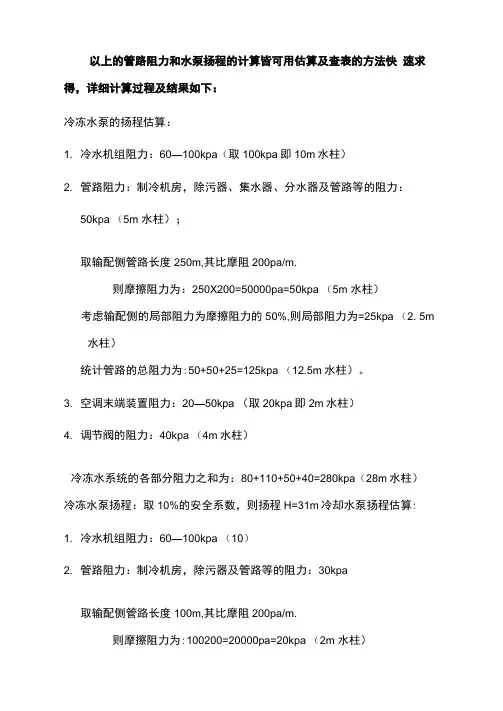

(2)扬程的计算
2.1管路元件统计
直管:60m
弯头:10个
Y型过滤器:1个
逆止阀:1个
蝶阀:6个
软接:4个
2.2 直管摩擦损失查附录1,为
3.5mAq/100m,即为每100m水管
产生的压降为3.5mAq。
弯头的等效管长查附录2,为17英尺/一个弯头*10个弯头
=170英尺,一英尺=0.3048m,170英尺=51.816m
压降=(管长+弯头等效管长)*3.5mAq/100m=(60+51.816)*
3.5mAq/100m=3.914 mAq
2.3 Y型过滤器
根据附录3,查得过滤器的K VS=450,根据公式K VS=Q/Δp,
即Δp=(Q/K VS)2,已知流量Q=143.1m³/h, K VS=450,计算得
过滤器的压损Δp=0.101bar=1.03 mAq
2.4逆止阀
逆止阀的压损据经验值估算为过滤器的两倍,即逆止阀的压
损Δp=2.06 mAq
2.5蝶阀、软接
蝶阀,软接的总压损据经验值取0.5mAq
2.6蒸发器侧的压降根据堃霖提供螺杆式水源热泵机组图为
6.4mAq
2.7水泵的扬程计算
水泵的扬程=(3.914+1.03+2.06+0.5)*1.1+6.4=14.65 mAq (3)依据水泵的流量:143.1m³/h
水泵的扬程:14.65 mAq
根据川源的选型目录,选得冰水泵的型号为G-315-150,流
量Q=145CMH, 扬程H=17.2m,功率P=11kw(4p)
2. 冷却水泵
(1)流量139.4m³/h
详如“螺杆式水源热泵机参数规格表”的计算(2)扬程的计算
2.1管路元件统计
直管:55m
弯头:12个
Y型过滤器:1个
逆止阀:1个
蝶阀:6个
软接:4个
2.2 直管摩擦损失查附录1,为
3.5mAq/100m,即为每100m水管
产生的压降为3.5mAq。
弯头的等效管长查附录2,为17英尺/一个弯头*12个弯头=204英尺,一英尺=0.3048m,204英尺=62.18m
压降=(管长+弯头等效管长)*3.5mAq/100m=(55+62.18)*
3.5mAq/100m=
4.1 mAq
2.3 Y型过滤器
根据附录3,查得过滤器的K VS=450,根据公式K VS=Q/Δp,即Δp=(Q/K VS)2,已知流量Q=139.4m³/h, K VS=450,计算得
过滤器的压损Δp=0.096bar=0.99 mAq
2.4逆止阀
逆止阀的压损据经验值估算为过滤器的两倍,即逆止阀的压损Δp=1.98 mAq
2.5蝶阀、软接
蝶阀,软接的总压损据经验值取0.5mAq
2.6冷凝器侧的压降根据堃霖提供螺杆式水源热泵机组图为
6.0mAq
2.7水泵的扬程计算
水泵的扬程=(4.1+0.99+1.98+0.5)*1.1+6.0=14.33mAq
(3)依据水泵的流量:139.4m³/h
水泵的扬程:14.33 mAq
根据川源的选型目录,选得冰水泵的型号为G-315-150,流
量Q=140CMH, 扬程H=17.4m,功率P=11kw(4p)
3. 热回收水泵
(1)流量134.9m³/h
详如“螺杆式水源热泵机参数规格表”的计算
(2)扬程的计算
2.1管路元件统计
直管:220m
弯头:20个
Y型过滤器:1个
逆止阀:1个
蝶阀:6个
软接:4个
2.2 直管摩擦损失查附录1,为
3.5mAq/100m,即为每100m水管
产生的压降为3.5mAq。
弯头的等效管长查附录2,为17英尺/一个弯头*20个弯头
=340英尺,一英尺=0.3048m,340英尺=104m
压降=(管长+弯头等效管长)*3.5mAq/100m=(220+104)*
3.5mAq/100m=11.34 mAq
2.3 Y型过滤器
根据附录3,查得过滤器的K VS=450,根据公式K VS=Q/Δp,
即Δp=(Q/K VS)2,已知流量Q=134.9m³/h, K VS=450,计算得
过滤器的压损Δp=0.09bar=0.93 mAq
2.4逆止阀
逆止阀的压损据经验值估算为过滤器的两倍,即逆止阀的压
损Δp=1.86 mAq
2.5蝶阀、软接
蝶阀,软接的总压损据经验值取0.5mAq
2.6热回收侧的压降根据堃霖提供螺杆式水源热泵机组图为
6.6mAq
2.7水泵的扬程计算
水泵的扬程=(11.34+0.93+1.86+0.5)*1.1+6.6-4(由于水箱高
度的重力差产生的压降)=18.7mAq
(3)依据水泵的流量:134.9m³/h
水泵的扬程:18.7 mAq
根据川源的选型目录,选得冰水泵的型号为G-320-150,流
量Q=135CMH, 扬程H=20.8m,功率P=15kw(4p)
