土的直接剪切试验
土力学直剪试验(完整报告-含实验数据、强度图)
直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针调至零，即R=0。
5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：14 94.8 185.2 234.15616 96.8 223.2 239.09618 97.6 262.4 241.07220 97.6 302.4 241.07222 97.6 342.4 241.07224 97.6 382.4 241.07226 97.6 422.4 241.072剪切位移为4mm时对应的剪应力（kpa）即抗剪强度如下表：100 61.26200 121.03300 181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
土力学直接剪切试验
土力学直接剪切试验
土力学直接剪切试验是一种用于研究土壤力学性质的试验方法。
该试验主要通过对土样在剪切平面上的应力-应变关系进行研究，来探究其剪切强度和变形特性等力学性质。
直接剪切试验通常采用正方形或圆形的土样，在试验开始前应将土样切平，并确保其表面光滑、平整。
试验时，土样被夹在两个平行的剪切面之间，以产生剪切应力。
在应用规定的剪切荷载后，土样将发生剪切变形，同时试验设备可以记录下荷载变化以及土样在剪切面上的应变变化。
直接剪切试验的结果可以用于计算土的剪切强度、摩擦角以及压缩强度等力学指标。
此外，直接剪切试验还可以用于研究土壤的孔隙结构、应力分布等问题。
直接剪切试验具有简单易行、结果准确等优点，已广泛应用于土力学领域，被广泛用于工程问题的研究及土力学试验教学中。
土的直接剪切试验报告
土的直接剪切试验报告直接剪切试验是土力学中常用的试验方法之一，用于研究土壤在剪切力作用下的变形特性和强度特性。
试验通过施加水平剪切力来破坏土体的结构，以获得土壤的剪切强度参数和剪切变形特性。
本报告将对直接剪切试验的常规步骤、试验参数和试验结果进行描述和分析。
试验目的：直接剪切试验的主要目的是确定土壤的剪切动力学性质，包括土壤的剪切强度、剪切模量和剪切变形特性等。
这些参数对土体的稳定性评估和工程设计具有重要的参考价值。
试验设备和样品准备：直接剪切试验所需的主要设备包括直接剪切仪、测力仪、千斤顶、压力计、编码器等。
试验前需要对土壤样品进行准备，包括收集样品、清洗、调整含水量和颗粒大小分布等。
试验步骤：1. 首先，将土壤样品填充到直接剪切仪的剪切箱中，并按照一定的高度和均匀程度压实。
2. 在样品上方放置刚性平板，用千斤顶施加垂直荷载使样品完全密实，并记录施加的垂直荷载值。
3. 将水平分隔板安装在样品上方，通过调节水平分隔板与样品之间的间隙来确定正应力水平，同时记录正应力值。
4. 在水平分隔板之上安装测力仪和压力计等设备，用以测量和记录剪切力和剪切位移。
5. 按照预定的速率施加剪切力，同时记录剪切力和剪切位移的值，直至土样破坏或达到所需的试验截止条件。
试验参数：在直接剪切试验中，常用的参数包括剪切强度参数、剪切模量和剪切变形特性等。
剪切强度参数包括黏聚力（cohesive force）和内摩擦角（internal friction angle）。
剪切模量反映土壤对剪切应变的抵抗程度，是衡量土体刚性和变形能力的指标。
剪切变形特性包括土壤的剪切变形曲线、剪切模量的变化规律和剪切带的发展等。
试验结果分析：根据试验数据，可以绘制剪切力-位移曲线和正应力-位移曲线，分析土体的破坏过程和强度特性。
同时，可以计算黏聚力和内摩擦角，并与其他试验数据进行比较，验证结果的合理性和可靠性。
对剪切变形特性进行分析，可以确定土壤在剪切作用下的变形特点和变形模量。
土力学直剪试验(完整报告-含实验数据、强度图)
土力学直剪试验(完整报告-含实验数据、强度图)直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分=0。
表的长针调至零，即R5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：垂直压力(KPa ) 手轮转数钢环读数(0.01mm)剪切位移(0.01mm)剪应力(KPa)10 00 0 0 02 16.0 24.0 39.520 4 21.0 59.0 51.870 6 23.0 97.0 56.810 8 24.0 136.0 59.280 10 24.8 175.2 61.256 12 24.8 215.2 61.256 14 24.8 255.2 61.256 16 24.7 295.3 61.009 18 24.8 335.2 61.256 20 24.8 375.2 61.256 22 24.8 415.2 61.256 24 24.8 455.2 61.2562000 0 0 02 20.0 20.0 49.400 4 32.0 48.0 79.040 6 38.2 81.8 94.354 8 42.0 118.0 103.740 10 47.0 153.0 116.090 12 49.0 191 121.030 14 49.1 230.9 121.277 16 49.1 270.9 121.277 18 49.1 310.9 121.277 20 49.0 351 121.030 22 49.0 391 121.030 24 49.0 431 121.0303000 0 0 02 25.0 15 61.750 4 42.0 38 103.740 6 52.2 67.8 128.934 8 57.8 102.2 142.766 10 62.6 137.4 154.62212 67.0 173 165.490 14 69.0 211 170.430 16 72.0 248 177.840 18 73.3 286.7 181.051 20 73.6 326.4 181.792 22 73.6 366.4 181.792 24 73.5 406.5 181.545 26 73.6 446.4 181.7924000 0 0 02 28.0 12.0 69.160 4 52.0 28.0 128.440 6 69.2 50.8 170.924 8 80.2 79.8 198.094 10 89.0 111 219.830 12 90.8 149.2 224.276 14 94.8 185.2 234.156 16 96.8 223.2 239.096 18 97.6 262.4 241.072 20 97.6 302.4 241.072 22 97.6 342.4 241.072 24 97.6 382.4 241.072 26 97.6 422.4 241.072剪切位移为4mm时对应的剪应力（kpa）即抗剪强度如下表：100 61.26200 121.03300 181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2。
土的直接剪切试验

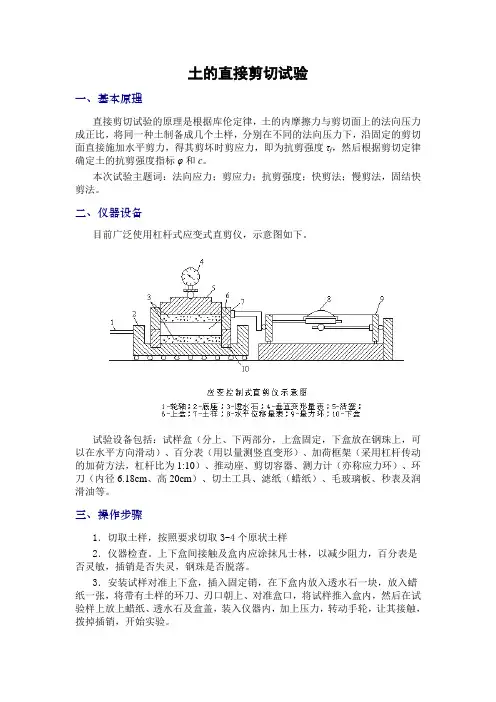

土的直接剪切试验一、基本原理直接剪切试验的原理是根据库伦定律，土的内摩擦力与剪切面上的法向压力成正比，将同一种土制备成几个土样，分别在不同的法向压力下，沿固定的剪切面直接施加水平剪力，得其剪坏时剪应力，即为抗剪强度τf，然后根据剪切定律确定土的抗剪强度指标φ和c。
本次试验主题词：法向应力；剪应力；抗剪强度；快剪法；慢剪法，固结快剪法。
二、仪器设备目前广泛使用杠杆式应变式直剪仪，示意图如下。
试验设备包括：试样盒（分上、下两部分，上盒固定，下盒放在钢珠上，可以在水平方向滑动）、百分表（用以量测竖直变形）、加荷框架（采用杠杆传动的加荷方法，杠杆比为1:10）、推动座、剪切容器、测力计（亦称应力环）、环刀（内径6.18cm、高20cm）、切土工具、滤纸（蜡纸）、毛玻璃板、秒表及润滑油等。
三、操作步骤1．切取土样，按照要求切取3-4个原状土样2．仪器检查。
上下盒间接触及盒内应涂抹凡士林，以减少阻力，百分表是否灵敏，插销是否失灵，钢珠是否脱落。
3．安装试样对准上下盒，插入固定销，在下盒内放入透水石一块，放入蜡纸一张，将带有土样的环刀、刃口朝上、对准盒口，将试样推入盒内，然后在试验样上放上蜡纸、透水石及盒盖，装入仪器内，加上压力，转动手轮，让其接触，拨掉插销，开始实验。
4．垂直加压。
一般垂直压力分别为0.1、0.2、0.3、0.4 MPa，若土质松软，可调整加压荷载，以免挤出。
5．水平剪切。
转动手轮，使上盒前端钢珠刚好与量力环接触。
调整量力环中的百分表读数为零。
拔出固定销，开动秒表，固结快剪和快剪法以每分钟6转匀速旋转手轮，使试样在3-5分钟内剪坏。
如量力环中百分表指针不再前进，或者显著后退，表示试样已剪坏。
若百分表读数无峰值，则剪切变形达6mm才能停止。
同时测记手轮转数n和量力环测微表读数R0。
慢剪法剪切速率应小于0.02mm/min，一般采用电动装置。
四、计算及试验误差1、根据下式计算测得剪应力式中:τ——剪应力，kPaKl——量力环率定系数，N/0.01mmR——百分表读数，0.01mmγ——剪位移，0.01mmn——手轮转数A——试样初始汤面积，cm2ΔL——手轮转一圈的位移量，0.01mm。
直接剪切试验
直接剪切试验（快剪法）（一）试验目的直接剪切试验是测定土的抗剪强度的一种常用方法。
通常采用四个试样为一组，分别在不同的垂直压力σ下，施加水平剪应力进行剪切，求得破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角φ和凝聚力C。
直剪试验分为快剪（Q）、固结快剪（CQ）和慢剪（S）三种试验方法。
在教学中可采用快剪法。
（二）试验原理快剪试验是在试样上施加垂直压力后立即快速施加水平剪切力，以0.8~1.2mm/min的速率剪切，一般使试样在3～5min内剪破。
快剪法适用于测定粘性土天然强度。
附图9－1 应变控制式直剪仪结构示意图1－垂直变形百分表；2－垂直加压框架；3－推动座；4－剪切盒；5－试样；6－测力计；7－台板；8－杠杆；9－砝码（三）仪器设备1．应变控制式直接剪切仪：如附图9－1，有剪力盒、垂直加压框架、测力计及推动机构等。
2．其它：量表、砝码等。
（四）试验步骤1．切取试样：按工程需要用环刀切取一组试样，至少四个，并测定试样的密度及含水率。
如试样需要饱和，可对试样进行抽气饱和。
2．安装试样：对准上下盒，插入固定销钉。
在下盒内放入一透水石，上覆隔水蜡纸一张。
将装有试样的环刀平口向下，对准剪切盒，试样上放隔水蜡纸一张，再放上透水石，将试样徐徐推入剪切盒内，移去环刀。
3．施加垂直压力：转动手轮，使上盒前端钢珠刚好与测力计接触，调整测力计中的量表读数为零。
顺次加上盖板、钢珠压力框架。
每组四个试样，分别在四种不同的垂直压力下进行剪切。
在教学上，可取四个垂直压力分别为100、200、300、400kPa。
4．进行剪切：施加垂直压力后，立即拔出固定销钉，开动秒表，以每分钟4～6转的均匀速率旋转手轮（在教学中可采用每分钟6转）。
使试样在3～5分钟内剪破。
如测力计中的量表指针不再前进，或有显著后退，表示试样已经被剪破。
但一般宜剪至剪切变形达4mm。
若量表指针再继续增加，则剪切变形应达6mm为止。
手轮每转一圈，同时测记测力计量表读数，直到试样剪破为止。
直接剪切试验
直接剪切试验一、试验目的直接剪切试验就是直接对试样进行剪切试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力P 下，施加水平剪切力，测得试样破坏破坏时的剪应力τ，然后根据库伦定律确定土的抗剪强度参数内摩擦角φ和粘聚力c 。
二、试验原理用库仑公式表示如下：粘性土 c tg +⋅=ϕστ 非粘性土ϕστtg ⋅= 式中：τ —土体抗剪强度（kPa ） σ—承受的垂直压力（kPa ϕ—内摩擦角 （°）； c —粘聚力（kPa ）。
图6—1τ～σ关系曲线 图6—2τ～△L 关系曲线三、试验方法根据土样在剪切过程中孔隙水变化情况的不同，常用的直剪方法有三种：1.不固结快剪法：加法向力后，讯速施加剪力，在3～5分钟内将土样剪破试样。
整个试验过程中土样的含水量保持不变；2.固结快剪法：施加法向力后，让试样固结排水，产生竖向压缩变形，待固结稳定后，再快速施加水平剪应力使试样剪破。
要求试样在剪切过程中含水量保持不变；3.固结慢剪法：施加法向力后，让试样固结排水，产生竖向压缩变形，待固结稳定后，缓慢施加水平剪力，使试样剪切破坏。
要求试样在剪切过程中孔隙水能及时消散。
四、不固结快剪试验 试验方法适用于渗透系数小于10-6cm/s的细粒土。
1.试验设备 （1）应变控制直剪仪：由剪切盒、垂直加压设备、剪切传动装置、测力计、位 移测量系统组成。
见图6—3；（2）环刀：高度20mm ，内径61.8mm 。
（3）天平：感量0.1g 、称量500g ；（4）百分表：量程10mm ；（5）其它辅助工具：环刀、饱和器、削土刀、秒表、透水石、滤纸等。
2.试验步骤（1）按工程需要，从原状土样中切取原状土试样或制备给定干密度及含水率的扰动土试样。
切样方法同压密试验；（2）每组试验至少制备4个试样，按密度试验和含水率试验的方法测定试样的密度和含水率。
要求各试样间的重力密度差值不大于0.3kN/m 3，含水量不大于2%；（3）将上、下盒对准，插入固定销，在下盒内放入透水石和滤纸，将带有试样的环刀刀口向上，刀背向下，对准剪切盒口，放置滤纸和上透水石，将试样慢速推入剪切盒内，移去环刀，加上传力盖板；（4）安装滑动钢珠、剪切盒和量力环，施加0.01N/mm 2的预压荷载，转动手轮，将量力环中百分表读数调零。
土的直接剪切试验报告
土的直接剪切试验报告
实验名称：土的直接剪切试验
实验目的：测定土的剪切强度参数
实验原理：
土的剪切特性是通过剪切试验来确定的。
土体在外部应力的作用下发生变形，当剪切应力达到一定值时，土体会发生剪切破坏。
剪切破坏时，一个平面上的土体向相对方向分离，这样就形成了剪切面。
根据所施加的剪切应力及破坏状态，可以计算出土的剪切强度参数。
实验步骤：
1. 准备土样：用土样罐压实制备土样，土样高度为
2.5cm，直径为6.25cm。
2. 安装试验设备：将三个试验设备水平放置并固定好，把土样放在剪力仪下方的台板上，并调整好卡紧螺丝。
3. 施加切应力：通过水平螺旋压缩机施加垂直于剪切面的压缩力，测定土样的角位移，继而在土样上施加一定大小的水平力，使土样发生剪切破坏，并测定剪切破坏时所需的剪切力。
4. 数据处理：根据测量结果计算土体的剪切强度参数和切应力角。
实验结果：
根据实验数据计算得到土的剪切强度参数和切应力角如下：
剪切强度参数：τ = F / A = 25 kPa
切应力角：φ = arctan(τ / σn) = arctan(0.5) = 26.56°
结论：
通过直接剪切试验测定得到的土的剪切强度参数为25 kPa，切应力角为26.56°。
这些数据可用于土的力学计算和工程设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土的直接剪切试验
直接剪切试验是通过在预定的剪切面上分别直接施加法向压力和剪应力求得土的抗剪强度指标的试验。
环刀内径61.8mm，高度20mm
基本原理
土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
该试验是将同一种土的几个试样分别在不同的垂直压力作用下，沿固定的剪切面直接施加水平剪力，得到破坏时的剪应力，然后根据库仑定律，确定土的抗剪强度指标:内摩擦角和凝聚力。
剪切类型
直接剪切试验，英文direct shear test，属于工程地质学词汇，即根据剪切时排水条件，直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。
按施加剪力的方式不同，直接剪切仪分应变控制式和应力控制式两种。
前者是通过弹性钢环变形控制剪切位移的速率。
后者是通过杠杆用砝码控制施加剪应力的速率，测相应的剪切位移。
目前多用应变控制式，应力控制式只适用于作慢剪及长期强度试验。
慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。
剪切实验:慢剪
(1)本试验方法适用于细粒土;(2)本试验所用的主要仪器设备，应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成;②环刀:内径61.8mm，高度20mm;③位移量测设备:量程为10mm，分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器;
(3) 慢剪试验，应按下列步骤进行:①原状土试样制备，应按"试样制备"第4条的步骤进行，扰动±试样制备按"试样制备"第6条的步骤进行，每组试样不得少于4 个。
