山东省微山县学年高二上学期第三次月考物理试题 Word版含答案

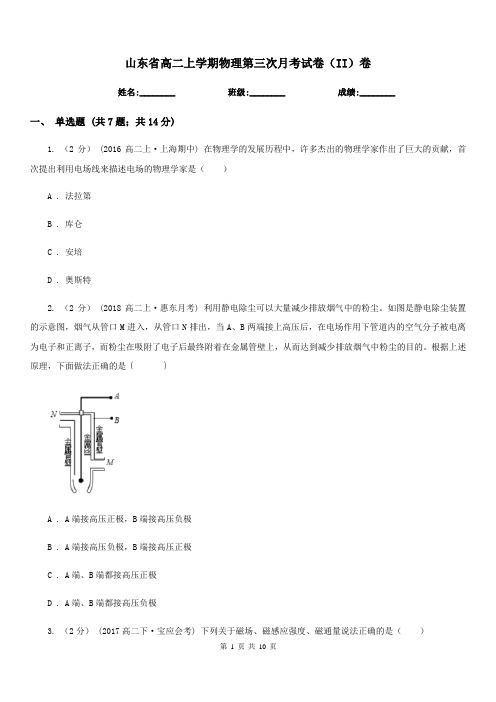

山东省高二上学期物理第三次月考试卷(II)卷(模拟)
山东省高二上学期物理第三次月考试卷（II）卷姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共14分)1. （2分） (2016高二上·上海期中) 在物理学的发展历程中，许多杰出的物理学家作出了巨大的贡献，首次提出利用电场线来描述电场的物理学家是（）A . 法拉第B . 库仑C . 安培D . 奥斯特2. （2分） (2018高二上·惠东月考) 利用静电除尘可以大量减少排放烟气中的粉尘。
如图是静电除尘装置的示意图，烟气从管口M进入，从管口N排出，当A、B两端接上高压后，在电场作用下管道内的空气分子被电离为电子和正离子，而粉尘在吸附了电子后最终附着在金属管壁上，从而达到减少排放烟气中粉尘的目的。
根据上述原理，下面做法正确的是A . A端接高压正极，B端接高压负极B . A端接高压负极，B端接高压正极C . A端、B端都接高压正极D . A端、B端都接高压负极3. （2分） (2017高二下·宝应会考) 下列关于磁场、磁感应强度、磁通量说法正确的是（）A . 小磁针N极在某点所受的磁力方向跟该点的磁感线方向一致B . 磁感线在空中能相交，并且是客观存在的一系列曲线C . 磁感线较密处，磁感应强度较小；磁感线较疏处，磁感应强度较大D . 磁通量的单位是特斯拉4. （2分）一个小电珠上标有“6V，0.3A”，它正常发光时的电阻大约是（）A . 1.8ΩB . 20ΩC . 0.05ΩD . 6.3Ω5. （2分）(2016·济宁模拟) 目前世界上输送功率最大的直流输电工程﹣﹣哈（密）郑（州）特高压直流输电工程已正式投运，高压直流输电具有无感抗、无容抗、无同步问题等优点．已知某段直流输电线长度l=200m，通有从西向东I=4000A的恒定电流，该处地磁场的磁感应强度B=5×10﹣5T，磁倾角（磁感线与水平面的夹角）为5°（sin5°≈0.1）．则该段导线所受安培力的大小和方向为（）A . 40N，向北与水平面成85°角斜向上方B . 4N，向北与水平面成85°角斜向上方C . 4N，向南与水平面成5°角斜向下方D . 40N，向南与水平面成5°角斜向下方6. （2分）赤道上方沿东西水平放置一根直导线并通以自东向西方向的电流，导线所受地磁场作用力的方向为（）A . 向南B . 向北C . 向上D . 向下7. （2分）如图所示，三个点电荷ql ， q2 ， q3固定在一条直线上，q2与q3的距离为ql与q2的距离的2倍，每个电荷所受静电力的合力均为零。
2021-2022年高二上学期第三次月考(期中)物理试题 含答案
2021年高二上学期第三次月考（期中）物理试题含答案一、选择题（本题共12小题，每题4分，共48分。
其中1-8为单选题，9-12为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分。
）1．下列关于电场线和磁感线的说法中，正确的是( )A. 电场线和磁感线都是电场或磁场中实际存在的线B. 磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C. 电流与电流之间的相互作用一定是通过磁场来发生的D. 电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方, 同一试探电荷所受的磁场力也越大2．在赤道上竖立一避雷针，当一团带负电的乌云经过其正上方时，避雷针发生放电，则地磁场对避雷针的作用力 ( )A. 向东B. 向西C. 向南D. 向北3．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（）A．0.14Ω B．0.16Ω C．6.23Ω D．7.35Ω4. 如图所示，在电路中接一段钨丝，闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性,可用钨丝来制作一个温度传感器，下面的说法中不正确的是（ ）A ．该传感器利用了钨丝的物理性质B ．该传感器利用了钨丝电阻随温度变化而变化的特性C ．该传感器能够把热学量(温度)转换为电学量(电阻)D ．该传感器能够把电学量(电阻)转换为热学量(温度)5. 医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。
电磁血流计由一对电极a 和b 以及磁极N 和S 构成，磁极间的磁场是均匀的。
使用时，两电极a 、b 与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示。
由于血液中的正负离子随血流一起在磁场中（由内向外）运动，电极a 、b 之间会有微小电势差。
在某次监测中，两触点的距离、磁感应强度的大小不变。
则（ ）A ．电极a 电势较高；血流速度越大，a 、b 之间电势差越小 B. 电极a 电势较高；血流速度越大，a 、b 之间电势差越大 C ．电极b 电势较高；血流速度越大，a 、b 之间电势差越小 D. 电极b 电势较高；血流速度越大，a 、b 之间电势差越大6．如图所示，质量为m 、长为L 的导体棒电阻为R ，初始时静止于光滑的水平轨道上，电源电动势为E ，内阻不计。
山东省济宁微山一中2011-2012学年高二3月月考物理试题
微山一中11-12学年高二3月月考试题物理一.选择题（本题共1２小题；每小题４分。
在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。
全部选对的得４分，选不全的得２分，有选错或不答的得0分）1、下列说法正确的是( )A ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B ．线圈中磁通量变化得越快，线圈中产生的感应电动势越大C ．线圈处在磁场越强的位置，线圈中产生的感应电动势一定越大D ．线圈中的磁通量越大，线圈中产生的感应电动势一定越大2、电阻R 、电容C 与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N 极朝下，如图所示．现使磁铁开始自由下落，在N 极接近线圈上端的过程中，流过R 的电流方向和电容器极板的带电情况是( ) A ．从a 到b ，上极板带正电 B ．从a 到b ，下极板带正电 C ．从b 到a ，上极板带正电 D ．从b 到a ，下极板带正电3、如图所示，在一均匀磁场中有一U 形导线框abcd ，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef 为垂直于ab 的一根导体杆，它可在ab 、cd 上无摩擦地滑动．杆ef 及线框中导线的电阻都可不计．开始时，给ef 一个向右的初速度，则( )A ．ef 将减速向右运动，但不是匀减速, 最后停止B ．ef 将匀减速向右运动，最后停止C ．ef 将匀速向右运动D ．ef 将往返运动4、如图所示,开始时矩形线圈平面与匀强磁场的方向垂直,且一半在磁场内,一半在磁场外.若要使线圈中产生感应电流,下列做法中可行的是（ ） A.以ab 边为轴转动 B.以bd 边为轴转动（转动的角度小于60°） C.以bd 边为轴转动90°后,增大磁感应强度 D. 以ab 边为轴转动90°后,减小磁感应强度５、下列关于电容器的说法，正确的是（ ）A.由于电容器的两个极板是断开的，所以所有的直流电都不能够通过电容器B.交流电能够通过电容器，电容器对交流电无阻碍作用C.电压相同的交变电流若周期不同，通过电容器受到的阻碍作用不同，周期越大阻碍越小D.对于确定的电容器，交变电流通过时产生的容抗越小，说明交变电流的频率越大 ６、如图所示为一交流电的电流随时间而变化的图象 ，此交流电的有效值是（ ）A.A 25B.5AC.227AD.A 27７、如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3、R 4均为定值电阻，开关S 是闭合的。
2021年高二上学期第三次月考(期中)考试物理试题 含答案
2021年高二上学期第三次月考（期中）考试物理试题含答案一、选择题（本题共14小题，每小题4分，共56分）在每小题所给出的四个选项中，1～9题只有一个选项符合题意，10～14题至少有2个选项符合题意。
对于多项选择题，全部选对得4分，部分选对得2分，错选或不选得0分。
1．三个相同的灯泡额定功率均为40 W，按照如图所示电路连接，则这三个灯泡消耗的总功率不应超过（）A．40 W B．60 W C．80 W D．120 W2．电池组的内阻可以忽略不计，电压表和电阻箱R串联与电池组接成如图所示的闭合电路。
如果电阻箱R的值减为原来的1/3，电压表的示数由U0增大到2U0，则下列说法错误．．的是（）A．流过可变电阻器R的电流增大到原来的2倍B．可变电阻器R消耗的功率增大到原来的4倍C．可变电阻器R两端的电压减小到原来的2/3D．若可变电阻器R的阻值减小到零，那么电压表的示数变为4U03．如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度大小为B的匀强磁场。
一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x轴正方向成120°角。
若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是（）2A ．，正电荷B ．，正电荷C ．，负电荷D ．，负电荷4．如图所示，长方形abcd 长ad =0.6m ，宽ab =0.3m ，O 、e 分别是ad 、bc 的中点，以ad 为直径的半圆内有垂直纸面向里的匀强磁场（边界上无磁场），磁感应强度B =0.25T 。
一群不计重力、质量m =3×10-7 kg 、电荷量q =+2×10-3C 的带电粒子以速度v =5×l02m/s 沿垂直ad 方向且垂直于磁场射人磁场区域 （ ）A ．从Od 边射人的粒子，出射点全部分布在Oa 边B ．从aO 边射人的粒子，出射点全部分布在ab 边C ．从Od 边射入的粒子，出射点分布在Oa 边和ab 边D ．从aO 边射人的粒子，出射点分布在ab 边和bc 边5．如图所示，在垂直于纸面向里的匀强磁场中有由两个大小不等的圆环M 、N 连接而成的导线框。
高二年级第三次月考物理试卷参考答案
高二年级第三次月考物理试卷参考答案一、选择题1．A 2．C 3．B 、D 4．B 5．A 6．A 、C 、D 7．B 8．C 9．A 、C 10．A 、B 11．B 、C 12．C 二、填空题 13．答案：5×10-6 450 14．答案：＜ ＞ 15．答案：8 eV 16．答案：150 4.5×10-4 15017．答案：(1)两板间的电场强度大小：E=U/d (2)小球带电量：q=tgθmgd/U(3)细线剪断，小球沿细线斜下方作匀加速直线运动 18．答案：（1）白，复写，导电，（2）f 到c ，左 三、计算题19．解析：由于小球的运动轨迹恰与点电荷的一等势面重合，电场力不做功，所以小球在运动过程中机械能守恒，设圆的半径为R 、球至B 点时的速度为v B ，则根据机械能守恒定律得：221B mv mgR =小球到达B 点时，重力与电场力的合力提供向心力，根据向心力公式得：Rv m mg F B2=-解以上两式得：mg F 3=由电场强度定义得：qmg q F E 3==20．解析：设细线长度为l ，电场强度为E ，小球的带电量为q ，小球摆至最低点时速度为v 。
全程由动能定理得：0)sin 1(cos =+-θθEql mgl ………………① 小球由起点摆至最低点的过程中，根据动能定理有：221mv Eql mgl =-…② 小球摆至最低点时，由牛顿第二定律得：lv m mg F 2=-………………③解以上三式得：)sin 1cos 23(θθ+-=mg F21．解析：（1）当V U AB 1000=时，由于粒子沿水平直线通过电场，所以重力与电场力平衡，根据平衡条件得：mg dqU AB =由此解得：C U mgdq AB9102-⨯==由于0>AB U ，所以场强方向竖直向下。
又因粒子所受电场力方向竖直向上，所以粒子带负电。
（2）粒子飞离电场有两种可能情况：一是沿A 板右边缘飞出；二是沿B 板右边缘飞出。
山东省济宁市2023-2024学年高二上学期第三次月考试题 物理含解析
济宁市2023—2024学年度第一学期质量检测（三）高二物理（答案在最后）注意事项：1.答题前，考生先将自己的姓名、考生号、座号填写在相应位置，认真核对条形码上的姓名、考生号和座号，并将条形码粘贴在指定位置上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
3.回答非选择题时，必须使用0.5毫米黑色签字笔书写，按照题号在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸，试题卷上答题无效。
保持卡面清洁，不折叠，不破损。
一、单项选择题：共8小题，每小题3分，共24分。
1.物理学的发展离不开科学家们的贡献，他们的发现和研究成果对生活生产产生了很大的影响。
下列符合物理学史的是（）A.电磁波传播过程中，电场和磁场是独立存在的，没有关联B.普朗克在研究黑体辐射问题时提出了光子说C.赫兹通过实验证实了电磁波的存在，并建立了完整的电磁场理论D.黑体也可以辐射电磁波2.水平面上有质量相等的a 、b 两个物体，水平推力1F 、2F 分别作用在a 、b 上。
一段时间后撤去推力，物体继续运动一段距离后停下。
两物体的v t 图象如图所示，图中//AB CD 。
则整个过程中（）A.合外力对a 物体的冲量等于合外力对b 物体的冲量B.摩擦力对a 物体的冲量等于摩擦力对b 物体的冲量C.1F 的冲量小于2F 的冲量D.a 物体动量的平均变化率大于b 物体动量的平均变化率3.如图为简易多用电表的电路图。
电源E为直流电源；R1、R2、R3、R4和R5是定值电阻；表头G的满偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。
该多用电表共有5个挡位，分别为直流电压5V挡和10V挡，直流电流10mA挡和25mA挡，欧挡。
则以下说法中正确的是（）A.多用电表的B端应与黑色表笔相连接B.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更小倍率挡C.开关接1时比接2时电表量程小D.若要使用直流电压5V挡，则换挡开关应与5相连4.如图所示，一列沿x轴正方向传播的简谐横波，在t=0时刻波刚好传播到x=3m处的P点，已知波的传播速度为10m/s，则（）A.x=1m处的质点的起振方向沿+y方向B.t=0.3s时，x=3m的质点传到了x=9m处C.t=1.2s时，x=8m处的质点已通过的路程为14cmD.t=1.2s时，x=12m处的质点Q第一次处于波谷5.如图甲所示，弹簧振子以O点为平衡位置，在光滑水平面上的A、B两点之间做简谐运动，A、B分居O 点的左右两侧的对称点。
物理上学期第三次月考试卷高二全册物理试题
外对市爱戴阳光实验学校一中高二〔上〕第三次月考物理试卷一、单项选择题〔每题只有一个选项正确，每题4分，共28分〕1．把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个现象的物理学家是〔〕A．奥斯特B．安培C．法拉第D．赫兹2．在如下图的电路中，E为电源电动势，r为电源内阻，R1和R3均为值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2、V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，那么三个电表示数的变化情况是〔〕A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小3．一带正电粒子仅在电场力作用下从A点经B、C运动到D点，其v﹣t图象如下图，那么以下说法中正确的选项是〔〕A．A处的电场强度一小于B处的电场强度B．A处的电势一小于在B处的电势C．CD间各点电场强度和电势都为零D．AB两点间的电势差于CB两点间的电势差4．两个大小不同的绝缘金属圆环如下图叠放在一起，小圆环有一半面积在大圆环内，当大圆环通上顺时针方向电流的瞬间，小圆环中感电流的方向是〔〕A．顺时针方向B．逆时针方向C．左半圆顺时针，右半圆逆时针D．无感电流5．如下图一平行板电容器充电后与电源断开，负极板接地．在两极板间有一负电荷〔电量很小〕固在P点，以E表示两板间的场强，U表示电容器两板间的电压，W表示正电荷在P点的电势能．假设保持负极板不动，将正极板移到图中虚线所示位置，那么〔〕A．U变小，W不变B．E变大，W变大C．U变大，E不变D．U不变，W不变6．如下图，在正三角形区域内存在着方向垂直于纸面向外、磁感强度大小为B 的匀强磁场．一个质量为m、电量为+q的带电粒子〔重力不计〕从AB边的中点O以速度进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°．假设粒子能从AB边穿出磁场，那么粒子在磁场中运动的过程中，粒子到AB边的最大距离为〔〕A ．B ．C ．D ．7．如下图为圆柱形区域的横截面，在没有磁场的情况下，带电粒子〔不计重力〕以某一初速度沿截面直径方向入射，穿过此区域的时间为t，在该区域加沿轴线垂直纸面向外方向的匀强磁场，磁感强度大小为B，带电粒子仍以同一初速度沿截面直径入射并沿某一直径方向飞出此区域时，速度方向偏转角为60°，如下图，根据上述条件可求以下哪几种物理量〔〕①带电粒子的比荷②带电粒子在磁场中运动的周期③带电粒子在磁场中运动的半径④带电粒子的初速度．A．①②B．①③C．②③D．③④二、不项选择题〔每题4分，共20分．每题的4个选项中至少有两项是正确的．全选对每题得4分，选不全的得2分，有错选或不答的得0分〕8．一段电流元放在同一匀强磁场中的四个位置，如下图，电流元的电流I、长度L和受力F ，那么可以用表示磁感强度B的是〔〕A ．B ．C ．D ．9．如下图，在真空中的A、B两点分别放置量异种点电荷，在A、B两点间取一正五角星形路径abcdefghija，五角星的中心O与A、B的中点重合，其中af 连线与AB连线垂直．现有一电子沿该路径逆时针移动一周，以下正确的选项是〔〕A．g点和e点的电场强度相同B．a点和f点的电势相C．电子从e点移到f点的过程中，电场力做负功，电势能增加D．假设A、B两点处点电荷电荷量都变为原来2倍，那么A、B连线中点O点场强变为原来的2倍10．在如图1所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图2所示．当开关闭合后，以下判断正确的选项是〔〕A．灯泡L1的电阻为12ΩB．通过灯泡L1的电流为灯泡L2电流的2倍C．灯泡L1消耗的电功率为0.75W D．灯泡L2消耗的电功率为0.30W11．如图，磁场垂直于纸面，磁感强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中〔〕A．感电流方向先逆时针后顺时针再逆时针B．感电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向12．如下图，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为I，线圈间产生匀强磁场，磁感强度大小B与I成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为I H，与其前后外表相连的电压表测出的霍尔电压U H满足：U H =k，式中k为霍尔系数，d为霍尔元件两侧面间的距离．电阻R远大于R L，霍尔元件的电阻可以忽略，那么〔〕A．霍尔元件前外表的电势低于后外表B．假设电源的正负极对调，电压表将反偏C．I H与I成正比D．电压表的示数与R L消耗的电功率成正比三、填空题〔每空2分，共14分〕13．读图中游标卡尺和螺旋测微器的读数游标卡尺的读数为mm．；螺旋测微器的读数为mm．14．〔10分〕〔2021秋•温州校级期中〕某同学在练习使用多用电表时连接的电路如以下图所示〔1〕假设旋转选择开关，使尖端对准直流电流挡，此时测得的是通过〔填R1或R2〕的电流；〔2〕假设断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，那么测得的是的电阻．A．R1的电阻 B．R2的电阻 C．R1和R2的串联电阻 D．R1和R2的并联电阻〔3〕将选择倍率的旋钮拨至“×100Ω〞的挡时，测量时指针停在刻度盘0Ω附近处，为了提高测量的精确度，有以下可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“〞〔填“×1kΩ〞或“×10Ω〞〕C．将两根表笔分别接触待测电阻的两端，记下读数D．调节零电阻，使指针停在0Ω刻度线上E．将选择开关拨至交流电压最高挡上①补全B项步骤②将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是〔填写步骤的代号〕．③假设操作正确，上述C步骤中，指针偏转情况如下图，那么所测电阻大小为．15．在倾角θ=30°的斜面上，固一金属框，宽L=0.5m，接入电动势E=12V、内阻不计的电池和滑动变阻器．垂直框面放有一根质量m=0.1kg，电阻为r=1.6Ω的金属棒ab，不计它与框架间的摩擦力，不计框架电阻．整个装置放在磁感强度B=0.8T，垂直框面向上的匀强磁场中，如下图，调节滑动变阻器的阻值，当R的阻值为多少时，可使金属棒静止在框架上？〔假设阻值R可满足需要〕〔g=10m/s2〕16．静电喷漆技术具有效率高、浪费少、质量好，有利于工人健康优点，其装置原理图如下图．A、B为两块平行金属板，间距为d，两板间有方向由B指向A、场强为E的匀强电场．在A板的放置一个平安接地的静电油漆喷枪P，油漆喷枪的半圆形喷嘴可向各个方向均匀地喷出带负电油漆微粒，微粒的初速度为v0，质量为m，电荷量为q，微粒的重力和所受空气阻力以及微粒之间的作用力均不计，微粒最后都落在金属板B上且对匀强电场不影响．试求：〔1〕微粒打在B板上的动能E k．〔2〕微粒最后落在B板上所形成的图形面积的大小．17．〔10分〕〔2021秋•校级期中〕如图甲所示的电路中，R1、R2均为值电阻，且R1=100Ω，R2阻值未知，R3为一滑动变阻器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：〔1〕值电阻R2的阻值；〔2〕滑动变阻器的最大阻值．18．〔12分〕〔2021秋•期末〕如图，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E，在第Ⅰ、Ⅳ象限内分别存在如下图的匀强磁场，磁感强度大小相，有一个带电粒子以垂直于x轴的初速度v0从x轴上的P点进入匀强电场中，并且恰好与y轴的正方向成45°角进入磁场，又恰好垂直x轴进入第Ⅳ象限的磁场，OP之间的距离为d，求：〔1〕带电粒子在磁场中做圆周运动的半径，〔2〕带电粒子在磁场中第二次经过x轴时，在磁场中运动的总时间，〔3〕匀强磁场的磁感强度大小．一中高二〔上〕第三次月考物理试卷参考答案与试题解析一、单项选择题〔每题只有一个选项正确，每题4分，共28分〕1．把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个现象的物理学家是〔〕A．奥斯特B．安培C．法拉第D．赫兹【考点】通电直导线和通电线圈周围磁场的方向．【分析】本是18丹麦的物理学家奥斯特做的电流磁效的．【解答】解：当导线中有电流通过时，磁针会发生偏转，说明电流产生了磁场，这是电流的磁效，首先观察到这个现象的物理学家是奥斯特．故A正确，BCD 错误．应选：A．【点评】此题考查的是物理学常识．对于物理学史上著名物理学家、和重要理论要记牢，这也是高考内容之一．2．在如下图的电路中，E为电源电动势，r为电源内阻，R1和R3均为值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2、V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，那么三个电表示数的变化情况是〔〕A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小【考点】闭合电路的欧姆律．【专题】恒电流专题．【分析】理清电路，确电压表测得什么电压，电流表测得什么电流，抓住电动势和内阻不变，采用局部→整体→局部的方法，利用闭合电路欧姆律进行分析．【解答】解：R2的滑动触点向b端移动时，R2减小，整个电路的总电阻减小，总电流增大，内电压增大，外电压减小，即电压表示数减小，R3电压增大，R1、R2并联电压减小，通过R1的电流I1减小，即A1示数减小，而总电流I增大，那么流过R2的电流I2增大，即A2示数增大．故A、C、D错误，B正确．应选：B．【点评】解决此题的关键抓住电动势和内电阻不变，结合闭合电路欧姆律求解．注意做题前一要理清电路，看电压表测的是什么电压，电流表测的是什么电流．3．一带正电粒子仅在电场力作用下从A点经B、C运动到D点，其v﹣t图象如下图，那么以下说法中正确的选项是〔〕A．A处的电场强度一小于B处的电场强度B．A处的电势一小于在B处的电势C．CD间各点电场强度和电势都为零D．AB两点间的电势差于CB两点间的电势差【考点】电势差与电场强度的关系．【专题】性思想；图析法；带电粒子在电场中的运动专题．【分析】从图象可以看出，带电粒子做的是非匀变速直线运动，可得出受到的电场力不恒，由带正电的粒子仅在电场力作用，图线斜率表示加速度，由牛顿第二律分析电场力的大小关系，从而得到电场强度的大小关系．由动能的变化，分析电势能的变化，从而电势的变化，由动能理分析AB两点间的电势差与CB 两点间的电势差的大小关系．【解答】解：A、由v﹣t图象可知，带正电的粒子的加速度在A点时较大，由牛顿第二律得知在A点的电场力大，故A点的电场强度一大于B点的电场强度，故A错误；B、由A到B的过程中，速度越来越大，说明是电场力做正功，电势能转化为动能，由功能关系可知，此过程中电势能减少，正电荷在A点是电势能大于在B 时的电势能，所以A点的电势高于B点的电势，故B错误．C、从C到D，粒子速度一直不变，故电场力做功为零，可知CD间各点电场强度为零，但电势的零点可人为选取，那么电势不一为零，故C错误；D、A、C两点的速度相，故粒子的动能相同，因此从A到B和从C到D电场力做功相同，由W=qU知，AB两点间的电势差于CB两点间的电势差，故D正确．应选：D【点评】解决此题的关键要掌握图象的物理意义：斜率表示加速度，由速度的变化分析动能的变化，判断受力情况．4．两个大小不同的绝缘金属圆环如下图叠放在一起，小圆环有一半面积在大圆环内，当大圆环通上顺时针方向电流的瞬间，小圆环中感电流的方向是〔〕A．顺时针方向B．逆时针方向C．左半圆顺时针，右半圆逆时针D．无感电流【考点】楞次律．【分析】由通电导线产生磁场，导致线圈中产生感电流，再根据电流与电流的作用力关系进行判断，同向电流相互吸引，异向电流相互排斥．【解答】解：根据右手螺旋那么可知，通电导线瞬间，左、右线圈的磁通量均增大，但小线圈的左边的磁场方向垂直纸面向里，右边的磁场方向垂直向外．导致合磁场方向垂直纸面向里，根据楞次律可知，线圈的感电流方向是逆时针方向．应选：B【点评】解决此题的关键掌握同向电流、异向电流的关系．同向电流相互吸引，异向电流相互排斥．同时还考查右手螺旋那么与楞次律．5．如下图一平行板电容器充电后与电源断开，负极板接地．在两极板间有一负电荷〔电量很小〕固在P点，以E表示两板间的场强，U表示电容器两板间的电压，W表示正电荷在P点的电势能．假设保持负极板不动，将正极板移到图中虚线所示位置，那么〔〕A．U变小，W不变B．E变大，W变大C．U变大，E不变D．U不变，W不变【考点】电势差与电场强度的关系．【专题】比拟思想；控制变量法；电场力与电势的性质专题．【分析】平行板电容器充电后与电源断开后，电容器的电量不变．将正极板移到图中虚线所示的位置，板间距离减小，电容增大．由推论公式E=分析板间场强E的变化情况．由公式C=判断板间电压的变化．分析P点电势的变化，即可分析电势能的变化．【解答】解：电容器的电量不变，板间距离减小，根据电容的决式知电容增大．由C=知板间电压U变小．由推论公式 E=，知电场强度E不变．因为电场强度不变，那么P与负极板间的电势差不变，由U=Ed知P与下极板间的电势差不变，那么P点的电势不变，正电荷在P点的电势能W不变．故A正确，B、C、D错误．应选：A【点评】此题是电容器的动态变化分析问题，难点是确电场强度的变化，只要得出电场强度的变化，就可以得出P与负极板电势差的变化，得出P点的电势以及电荷在P点电势能的变化．6．如下图，在正三角形区域内存在着方向垂直于纸面向外、磁感强度大小为B 的匀强磁场．一个质量为m、电量为+q的带电粒子〔重力不计〕从AB边的中点O以速度进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°．假设粒子能从AB边穿出磁场，那么粒子在磁场中运动的过程中，粒子到AB边的最大距离为〔〕A ．B ．C ．D ．【考点】带电粒子在匀强磁场中的运动；牛顿第二律；向心力．【专题】带电粒子在磁场中的运动专题．【分析】作出粒子在磁场中的运动轨迹，结合粒子在磁场中的半径公式求出半径的大小，结合几何关系求出粒子在磁场中运动的过程中，到AB边的最大距离．【解答】解：正电荷在向外的磁场中向右偏转，粒子运动的轨迹如下图．根据得，r=．根据几何关系知，粒子在运动过程中距离AB边的最远距离为d=r+rsin30°=．故A正确，B、C、D错误．应选：A．【点评】解决带电粒子在磁场中运动问题，关键作出轨迹，确圆心，结合几何关系，根据半径公式进行求解．7．如下图为圆柱形区域的横截面，在没有磁场的情况下，带电粒子〔不计重力〕以某一初速度沿截面直径方向入射，穿过此区域的时间为t，在该区域加沿轴线垂直纸面向外方向的匀强磁场，磁感强度大小为B，带电粒子仍以同一初速度沿截面直径入射并沿某一直径方向飞出此区域时，速度方向偏转角为60°，如下图，根据上述条件可求以下哪几种物理量〔〕①带电粒子的比荷②带电粒子在磁场中运动的周期③带电粒子在磁场中运动的半径④带电粒子的初速度．A．①②B．①③C．②③D．③④【考点】带电粒子在匀强磁场中的运动；牛顿第二律．【专题】带电粒子在磁场中的运动专题．【分析】在没有磁场时，不计重力的带电粒子以某一初速度沿截面直径方向入射，穿过此区域时粒子做匀速直线运动；在有磁场时，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，粒子做匀速圆周运动．在匀速直线运动中虽不知半径，但可由位移与时间列出与入射速度的关系，再由匀速圆周运动中半径公式可算出粒子的比荷、周期．【解答】解：设圆柱形区域的横截面半径为R，带电粒子〔不计重力〕以某一初速度沿截面直径方向入射，穿过此区域的时间为t，那么：2R=vt ①在该区域加沿轴线垂直纸面向外方向的匀强磁场，带电粒子仍以同一初速度沿截面直径入射并沿某一直径方向飞出此区域时，速度方向偏转角为60°，画出运动轨迹：结合几何关系，有：r=Rtan60°=②粒子做匀速圆周运动，根据牛顿第二律，有：qvB=m③周期：T=④解得：粒子的周期：T==πt因为初速度无法求出，那么无法求出轨道半径，故①②正确，③④错误；应选：A．【点评】带电粒子仅在洛伦兹力的作用下做匀速圆周运动，洛伦兹力只改变速度的方向不改变速度的大小，洛伦兹力对粒子也不做功．同时当粒子沿半径方向入射，那么也一沿着半径方向出射．二、不项选择题〔每题4分，共20分．每题的4个选项中至少有两项是正确的．全选对每题得4分，选不全的得2分，有错选或不答的得0分〕8．一段电流元放在同一匀强磁场中的四个位置，如下图，电流元的电流I、长度L和受力F ，那么可以用表示磁感强度B的是〔〕A ．B ．C ．D ．【考点】安培力；磁感强度．【分析】当导线的方向与磁场的方向平行，所受安培力为0，最小．当导线的方向与磁场方向垂直时，安培力最大，为F=BIL ．磁感强度的义式：中首先说明的是让一小段电流元垂直放入磁场中．【解答】解：磁感强度的义：让一小段电流元垂直放入磁场中．它受到的安培力与电流和导线长度乘积的比值．义式：中首先说明的是让一小段电流元垂直放入磁场中．故AC正确，BD选项不符合义的条件．故BD错误．应选：AC【点评】该题考查磁感强度的义式的条件，这是初步学习该概念的难点，也是容易出现错误的地方，要该概念内涵的学习．9．如下图，在真空中的A、B两点分别放置量异种点电荷，在A、B两点间取一正五角星形路径abcdefghija，五角星的中心O与A、B的中点重合，其中af连线与AB连线垂直．现有一电子沿该路径逆时针移动一周，以下正确的选项是〔〕A．g点和e点的电场强度相同B．a点和f点的电势相C．电子从e点移到f点的过程中，电场力做负功，电势能增加D．假设A、B两点处点电荷电荷量都变为原来2倍，那么A、B连线中点O点场强变为原来的2倍【考点】电势差与电场强度的关系．【专题】性思想；模型法；电场力与电势的性质专题．【分析】根据量异种电荷电场线的分布比拟g、e两点的场强．a、f处于量异种电荷连线的中垂线上，这条中垂线是一条势线；根据负电荷在电势上下处电势能小，由电势上下判断电势能的变化．由E=k分析场强的变化．【解答】解：A、根据量异种电荷电场线分布的对称性可知，g、e两个电场线疏密相同，说明场强大小相，但方向不同，那么这两点的场强不同．故A错误．B、a、f处于量异种电荷连线的中垂线上，而这条中垂线是一条势线，故a点和f点的电势相．故B正确．C、电子从e点移到f点的过程中，电势升高，电子带负电，电势能减小，电场力做正功．故C错误．D、假设A、B两点处的点电荷电荷量都变为原来的2倍，根据=k分析可知，A、B两个点电荷Q在O点产生的场强均变为原来的2倍，那么叠加后O点的场强也变为原来的2倍．故D正确．应选：BD【点评】解决此题的关键掌握量异种电荷周围电场线的分布，理解并掌握其对称性，知道电势升高时负电荷的电势能减小．10．在如图1所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图2所示．当开关闭合后，以下判断正确的选项是〔〕A．灯泡L1的电阻为12ΩB．通过灯泡L1的电流为灯泡L2电流的2倍C．灯泡L1消耗的电功率为0.75WD．灯泡L2消耗的电功率为0.30W【考点】电功、电功率．【专题】恒电流专题．【分析】当开关闭合后，灯泡L1的电压于3V，由图读出其电流I，由欧姆律求出电阻，并求出其功率．灯泡L2、L3串联，电压于V，由图读出电流，求出电阻．【解答】解：A、C、当开关闭合后，灯泡L1的电压U1=3V，由图读出其电流I1=0.25A，那么灯泡L1的电阻R1==12Ω，功率P1=U1I1=0.75W，故A正确，C正确；B、灯泡L2、L3串联，电压U2=U3=V，由图读出其电流I2=I3=0.20A，灯泡L2、L3的功率均为P=UI=V×0.20A=0.30W，故B错误，D正确；应选ACD．【点评】此题关键抓住电源的内阻不计，路端电压于电动势，来确三个灯泡的电压．读图能力是根本功．11．如图，磁场垂直于纸面，磁感强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中〔〕A．感电流方向先逆时针后顺时针再逆时针B．感电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向【考点】楞次律；左手那么．【专题】压轴题；高考物理专题．【分析】此题由楞次律可得出电流的方向，在于弄清何时产生电磁感，以及磁通量是如何变化的；由左手那么判断安培力的方向．【解答】解：先看感电流方向，铜制圆环内磁通量先向里并增大，铜制圆环感电流的磁场向外，感电流为逆时针；铜制圆环越过最低点过程中，铜制圆环内磁通量向里的减小，向外的增大，所以铜制圆环感电流的磁场向里，感电流为顺时针；越过最低点以后，铜制圆环内磁通量向外并减小，所以铜制圆环感电流的磁场向外，感电流为逆时针，所以A、B二者选A．再看安培力方向，根据左手那么，因效导线是沿竖直方向的，且两边的磁感强度不同，故合力方向始终沿水平方向，故和速度方向会有一夹角，所以，C、D 二者选D．应选AD．【点评】此题考查法拉第电磁感律，安培力左手那么，力的合成，难度较大．注意研究铜制圆环在越过最低点过程中这一环节，如果丢掉这一环节，A、B二者就会错选B．12．如下图，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为I，线圈间产生匀强磁场，磁感强度大小B与I成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为I H，与其前后外表相连的电压表测出的霍尔电压U H满足：U H =k，式中k为霍尔系数，d为霍尔元件两侧面间的距离．电阻R远大于R L，霍尔元件的电阻可以忽略，那么〔〕A．霍尔元件前外表的电势低于后外表B．假设电源的正负极对调，电压表将反偏C．I H与I成正比D．电压表的示数与R L消耗的电功率成正比【考点】霍尔效及其用．【分析】根据通电导线产生磁场，带电粒子在电场力作用下加速，而磁场力的作用下偏转，由左手那么可知，偏转方向，得出电势上下；由电源的正负极变化，导致电子运动方向也变化，由左手那么可知，电子的偏转方向；I H与I的关系，结合U=k，及P=IU，即可求解．【解答】解：A、根据电流周围存在磁场，结合安培那么可知，磁场的方向，而电子移动方向与电流的方向相反，再由左手那么可得，电子偏向内侧，导致前外表的电势高于后外表，故A错误；。
微山县高中2018-2019学年高二上学期第三次月考试卷物理
微山县高中2018-2019学年高二上学期第三次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 让平行板电容器充电后与电源断开，静电计的指针偏转一定角度，若减小两极板间的距离，那么静电计指针的偏转角度及板间电场强度（ ）A ．夹角减小，场强不变B ．夹角增大，场强变大C ．夹角不变，场强变小D ．无法确定 【答案】A2． 一圆环形铝质金属圈（阻值不随温度变化）放在匀强磁场中，设第1s 内磁感线垂直于金属圈平面（即垂直于纸面）向里，如图甲所示。
若磁感应强度B 随时间t 变化的关系如图乙所示，那么第3s 内金属圈中（ ）A. 感应电流逐渐增大，沿逆时针方向B. 感应电流恒定，沿顺时针方向C. 圆环各微小段受力大小不变，方向沿半径指向圆心D. 圆环各微小段受力逐渐增大，方向沿半径指向圆心【答案】D【解析】试题分析：从图乙中可得第3s 内垂直向里的磁场均匀增大，穿过线圈垂直向里的磁通量增大，由楞次定律可得，感应电流为逆时针方向；根据法拉第电磁感应定律可得线圈产生的感应电动势为S B E t t ∆Φ∆==∆∆，根据欧姆定律产生的感应电流为E S B I R R t ∆==∆， I 正比于Bt∆∆，第3s 内磁通量的变化率恒定，所以产生的感应电流恒定，AB 错误；圆环各微小段受安培力，由于磁场逐渐增大，电流不变，根据公式F BIL =，可得圆环各微小段受力逐渐增大，由左手定则可得，安培力的方向沿半径指向圆心．故C 错误；D 正确．考点：考查了电磁感应与图像3． （多选）2013年12月2日1时30分，嫦娥三号探测器由长征三号乙运载火箭从西昌卫星发射中心发射，首次实现月球软着陆和月面巡视勘察。
嫦娥三号的飞行轨道示意图如图所示。
假设嫦娥三号在环月段圆轨道和椭圆轨道上运动时，只受到月球的万有引力，则（ ）A．若已知嫦娥三号环月段圆轨道的半径、运动周期和引力常量，则可算出月球的密度B．嫦娥三号由环月段圆轨道变轨进入环月段椭圆轨道时，应让发动机点火使其减速C．嫦娥三号在环月段椭圆轨道上P点的速度大于Q点的速度D．嫦娥三号在动力下降阶段，其引力势能减小【答案】BD【解析】4．在如图甲所示的电路中，电源电动势为3V，内阻不计，L1、L2位相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R为定值电阻，阻值为10Ω．当开关S闭合后A. L1的电阻为1.2ΩB. L1消耗的电功率为0.75WC. L2的电阻为5ΩD. L2消耗的电功率为0.1W【答案】BC【解析】AB、当开关闭合后，灯泡L1的电压U1=3V，由图读出其电流I1=0.25A，则灯泡L1的电阻1113120.25U R I ==Ω=Ω，功率P 1=U 1I 1=0.75W ．故A 错误，BC 正确； C 、灯泡L 2的电压为U ，电流为I ，R 与灯泡L 2串联，则有30.30.110R U UI U R -===-，在小灯泡的伏安特性曲线作图，如图所示，则有0.2,1V I A U ==，L 2的电阻为5Ω，L 2消耗的电功率为0.2W ，故C 正确，D 错误； 故选BC 。
山东省济宁微山一中高二物理3月月考试题
微山一中11-12学年高二3月月考试题物理一.选择题（本题共1２小题；每小题４分。
在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。
全部选对的得４分，选不全的得２分，有选错或不答的得0分）1、下列说法正确的是( )A ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B ．线圈中磁通量变化得越快，线圈中产生的感应电动势越大C ．线圈处在磁场越强的位置，线圈中产生的感应电动势一定越大D ．线圈中的磁通量越大，线圈中产生的感应电动势一定越大 2、电阻R 、电容C 与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N 极朝下，如图所示．现使磁铁开始自由下落，在N 极接近线圈上端的过程中，流过R 的电流方向和电容器极板的带电情况是( ) A ．从a 到b ，上极板带正电 B ．从a 到b ，下极板带正电 C ．从b 到a ，上极板带正电 D ．从b 到a ，下极板带正电3、如图所示，在一均匀磁场中有一U 形导线框abcd ，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef 为垂直于ab 的一根导体杆，它可在ab 、cd 上无摩擦地滑动．杆ef 及线框中导线的电阻都可不计．开始时，给ef 一个向右的初速度，则( )A ．ef 将减速向右运动，但不是匀减速, 最后停止B ．ef 将匀减速向右运动，最后停止C ．ef 将匀速向右运动D ．ef 将往返运动4、如图所示,开始时矩形线圈平面与匀强磁场的方向垂直,且一半在磁场内,一半在磁场外.若要使线圈中产生感应电流,下列做法中可行的是（ ） A.以ab 边为轴转动 B.以bd 边为轴转动（转动的角度小于60°）C.以bd 边为轴转动90°后,增大磁感应强度D. 以ab 边为轴转动90°后,减小磁感应强度 ５、下列关于电容器的说法，正确的是（ ）A.由于电容器的两个极板是断开的，所以所有的直流电都不能够通过电容器B.交流电能够通过电容器，电容器对交流电无阻碍作用C.电压相同的交变电流若周期不同，通过电容器受到的阻碍作用不同，周期越大阻碍越小D.对于确定的电容器，交变电流通过时产生的容抗越小，说明交变电流的频率越大６、如图所示为一交流电的电流随时间而变化的图象 ，此交流电的有效值是（ ）A.A 25B.5AC.227A D.A 27７、如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3、R 4均为定值电阻，开关S 是闭合的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016～2017学年度高二年级第三学段物 理 试 题 2016.12时间90分钟，满分100分一、选择题 本题共12小题。
(在每小题给出的四个选项中，第1～7 题只有一项符合题目要求，第8～12题有多项符合题目要求．全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1． 下图四个电场中，均有相互对称分布的a 、b 两点．其中电势和场强都相同的是( )2．如图，M 、N 和P 是以MN 为直径的半圆弧上的三点，O点为半圆弧的圆心，．电荷量相等、符号相反的两个电荷分别置于M 、N 两点，这时O 点电场强度的大小为E 1；若将N 点处的点电荷移至P 点，则O 点的场强大小变为E 2, 则E 1与E 2之比为（ ）A ．1：2B ．2：1C ．D ．3．在如图所示的实验电路中，当滑动变阻器R 0的滑动触头向右端滑动时( )A ．L 1变暗，L 2变亮，L 3变亮B ．L 1变暗，L 2变暗，L 3变亮C ．L 1变暗，L 2变暗，L 3变暗D ．L 1变亮，L 2变暗，L 3变亮4．如图所示。
两根相互平行的长直导线过纸上的M 、N 两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a 、O 、b 在M 、N 的连线上，O 为MN 的中点，c 、d 位于MN 的中垂线AC上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是（）A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同5．.将一个质量很小的金属圆环用细线吊起来，在其附近放一块条形磁铁，磁铁的轴线与圆环在同一个平面内，且通过圆环中心，如图所示，当圆环中通以顺时针方向的电流时，从上往下看( )A．圆环顺时针转动，靠近磁铁B．圆环顺时针转动，远离磁铁C．圆环逆时针转动，靠近磁铁D．圆环逆时针转动，远离磁铁6．将面积为1．0×10﹣3 m2的圆面放入水平向右的匀强磁场中，圆面与磁感线之间的夹角为30°，如图所示．若穿过该圆面的磁通量为3．0×10﹣5 Wb，则此匀强磁场的磁感应强度B等于（）A．1．5×10﹣2TB．3．0×10﹣2TC．6．0×10﹣2TD．3．46×10﹣2T7．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D 形金属盒处于垂直于盒底的匀强磁场中，如图所示，现用同一回旋加速器分别加速两种同位素的粒子（质量不同，电荷相同），关于高频交流电源的周期和获得的最大动能的大小，下列说法正确的是( )A．加速质量大的交流电源的周期较大，加速次数少B．加速质量大的交流电源的周期较大，加速次数多C．加速质量大的交流电源的周期较小，加速次数多D．加速质量大的交流电源的周期较小，加速次数少8．(多选)如图所示，甲是某电场中的一条电场线，A、B是这条电场线上的两点，若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度－时间图象如图乙所示，比较A、B两点电势φ的高低和场强E的大小可得（）A．φA＜φB B．φA＞φBC．E A＝E B D．E A＞E B9. (多选)在x轴上存在与x轴平行的电场，x轴上各点的电势随x点位置变化情况如图所示。
图中－x1～x1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称。
下列关于该电场的论述正确的是( )A．x轴上各点的场强大小相等B．从-x1到x1场强的大小先减小后增大C．一个带正电的粒子在x1点的电势能大于在-x1点的电势能D．一个带正电的粒子在－x1点的电势能小于在-x2点的电势能10. (多选)如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于O、O′，并处于匀强磁场中，当导线中通以沿x正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为（）A．z轴正方向，B．y轴方正向，C．z轴负方向，D．沿悬线向上，11. (多选) 如图, 一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场B和匀强电场E）组成的速度选择器，然后粒子通过平板S上的狭缝P，进入另一匀强磁场B'，最终打在A l A2上．下列表述正确的是( )A. 粒子带负电B. 所有打在A l A2上的粒子，在磁场B'中运动时间都相同C. 能通过狭缝P的带电粒子的速率等于D. 粒子打在A l A2上的位置越靠近P，粒子的比荷越大12、(多选)电荷量分别为q和－q的两个带电粒子分别以速度v a和v b射入匀强磁场，两粒子的入射方向与磁场边界的夹角分别为30°和60°，磁场宽度为d，两粒子同时由A点出发，同时到达B点，如图所示，则（）A．a粒子带负电，b粒子带正电B．两粒子的轨道半径之比r a∶r b＝2：1C．两粒子的速度之比v a∶v b＝1∶2D．两粒子的质量之比m a∶m b＝1∶2第Ⅱ卷(非选择题共52分)二、实验题(共18分)13．(10分)在测量金属丝的电阻率的实验中，已知电阻丝的电阻约为10Ω，现备有下列器材供选用：A．量程是0-0.6A，内阻是0.5Ω的电流表；B．量程是0-3A，内阻是0.1Ω的电流表；C．量程是0-3V，内阻是6kΩ的电压表；D．量程是0-15V，内阻是30kΩ的电压表；E．阻值为0-1kΩ，额定电流为0.5A的滑动变阻器；F．阻值为0-10Ω，额定电流为2A的滑动变阻器；G．蓄电池（12V）；H．开关一个，导线若干．（1）为使测量结果尽量准确，电流表应选用______，电压表应选用______，滑动变阻器应选用______．（只填字母代号）（2）根据选定的仪器画出电路图．(3) 某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度．读出图中的示数．该金属圆片的直径的测量值为 mm．厚度的测量值为 mm．14．(8分)某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱(最大阻值为999.9 Ω，当作标准电阻用)、一只电流表(量程I g＝0.6 A，内阻r g＝0.1 Ω)和若干导线．(1)请根据测定电动势E和内电阻r的要求，设计图甲中器件的连接方式，用画线把它们连接起来．(2)接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录．处理实验数据时，首先计算出每个电流值I的倒数；再制作R－坐标图，如图所示，图中已标注了(R，)的几个与测量值对应的坐标点．(3)请你在图乙上把描绘出的坐标点连成图线．(4)根据描绘出的图线可得出这个电池的电动势E＝________ V，内电阻r＝________ Ω.三、计算题(4个小题，共计34分，解答要有必要的文字说明、公式和演算步骤。
只写答案不得分。
15. (6分).医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。
电磁血流计由一对电极a和b以及磁极N和S构成，磁极间的磁场是均匀的。
使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示。
由于血液中的正负离子随血液一起在磁场中运动，电极a、b之间会有微小电势差。
在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零。
在某次监测中，两触点间的距离为3.0 mm，血管壁的厚度可忽略，两触点间的电势差为160 μV，磁感应强度的大小为0.040 T。
求：(1). 判断电极a、b的正负(直接写结论)(2) 血流速度的近似值。
16. (10分) (2012·杭州模拟)如图所示，电源电动势E＝6 V，内阻r＝1 Ω，电阻R1＝2 Ω，R2＝3 Ω，R3＝7.5 Ω，电容器的电容C＝4 μF。
开关S原来断开，现在合上开关S到电路稳定，试问这一过程中通过电流表的电荷量是多少？17(8分).如图为一真空示波管的示意图，电子从灯丝K发出(初速度可忽略不计)，经灯丝与A 板间的电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。
已知M、N两板间的电压为U2，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力。
(1)求电子穿过A板时速度的大小；(2)求电子从偏转电场射出时的侧移量；18．(10分)如图所示，虚线圆所围区域有方向垂直纸面向里的匀强磁场，磁感应强度为B。
一束电子沿圆形区域的直径方向以速度v射入磁场，电子束经过磁场区后，其运动方向与原入射方向成θ角。
设电子质量为m，电荷量为e，不计电子之间相互作用力及所受的重力，求：(1)电子在磁场中运动轨迹的半径R；(2)电子在磁场中运动的时间t；(3)圆形磁场区域的半径r。
2016～2017学年度高二年级第三学段物 理 答 案1B. 2B 3B 4C 5C 6C 7A 8AD 9BD 10BC 11CD 12AD13．（1）ACF------3（2）（分压外接）------------3(3) 12.40 mm---------2 1.682 mm ．14．(1)连接起来．------2 (3)．------2(4)1.5(1.46～1.54)------------2 0.3(0.25～0.35)----------------215. .(1). a 正、b 负------2分(2) q U d ＝qvB ，所以血流速度v ＝U Bd ＝160×10－60.040×3×10－3m/s ＝1.3 m/s------------4分16. S 断开时的等效电路如图甲所示，电容器C 两端电压U 为电阻R 2两端电压U 2， 则U 2＝ER 1＋R 2＋rR 2＝3 V 。
--------2电容器C 的电荷量Q ＝CU ＝CU 2＝1.2×10－5C 。
-----------1 且a 板带正电，b 板带负电。
S 闭合时的等效电路如图乙所示，电容器C 两端电压U ′为电阻R 1两端电压U 1′。
有R 外＝R 3 R 1＋R 2R 3＋ R 1＋R 2＝3 Ω，----------2电阻R 1中的电流I 1′＝ER 外＋r ·R 外R 1＋R 2＝0.9 A ，电阻R 1两端电压U 1′＝I 1′R 1＝1.8 V ，-------------------2电容器C 的电荷量Q ′＝CU ′＝CU 1′＝7.2×10－6C 。
