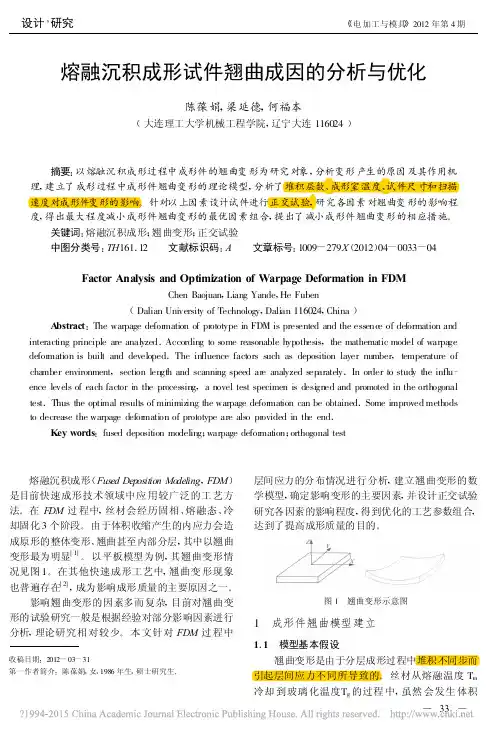

熔融沉积成形试件翘曲成因的分析与优化_陈葆娟
熔融沉积成形试件翘曲成因的分析与优化陈葆娟,梁延德,何福本(大连理工大学机械工程学院,辽宁大连116024) 摘要:以熔融沉积成形过程中成形件的翘曲变形为研究对象,分析变形产生的原因及其作用机理,建立了成形过程中成形件翘曲变形的理论模型,分析了堆积层数、成形室温度、试件尺寸和扫描速度对成形件变形的影响。
针对以上因素设计试件进行正交试验,研究各因素对翘曲变形的影响程度,得出最大程度减小成形件翘曲变形的最优因素组合,提出了减小成形件翘曲变形的相应措施。
关键词:熔融沉积成形;翘曲变形;正交试验中图分类号:TH161.12 文献标识码:A 文章标号:1009-279X(2012)04-0033-04Factor Analysis and Optimization of Warpage Deformation in FDMChen Baojuan,Liang Yande,He Fuben(Dalian University of Technology,Dalian116024,China)A bstract:The warpage defor mation of pr ototype in FDM is presented and the essenc e of deformation and interacting principle are analyzed.According to some reasonable hypothesis,the mathematic model of warpa ge defor mation is built and developed.The influence factors such as deposition layer number,temperature of cha mber environment,section length and scanning speed ar e analyzed separately.In order to study the influ-ence levels of each factor in the processing,a novel test specimen is designed and promoted in the orthogonal test.Thus the optimal results of minimizing the warpage defor mation can be obtained.Some improved methods to decrease the warpage defor mation of prototype are also pr ovided in the end.Key words:fused deposition modeling;warpage defor mation;orthogonal test 熔融沉积成形(Fused Deposition Modeling,FDM)是目前快速成形技术领域中应用较广泛的工艺方法。
力学翘曲的的概念
力学翘曲的的概念力学翘曲是指材料在受到扭转力或者剪切力作用下产生的形变行为。
翘曲是一种非常常见的结构破坏模式，在机械、土木、航空航天等领域都有广泛的应用和研究。
力学翘曲主要涉及到弹性力学、材料力学和结构力学等多个学科领域的知识。
在讨论力学翘曲时，需要考虑材料的力学性质以及结构的几何形状等因素。
首先要了解的是翘曲力的产生原因。
一般而言，杆件或板壳受到的剪切力和扭转力都会导致结构的上下表面发生相对位移，从而产生翘曲力。
这种翘曲力会导致结构变形，并在一定的载荷下可能引发破坏。
在讨论翘曲时，一个重要的概念是杆件或板壳的截面旋转角。
截面旋转角表示结构中任意截面相对于未受力状态下的旋转角度。
当受到扭矩或剪力时，截面旋转角会随着结构的扭转变化。
通过研究截面旋转角的变化规律，可以了解材料的翘曲性能。
在理解材料的翘曲性能时，弹性模量是一个关键因素。
弹性模量是材料在应变状态下的刚度指标，可以用来衡量材料抵抗形变的能力，即材料的硬度。
对于均匀的材料，扭转变形和剪切变形之间的关系可以通过杆件或板壳的几何形状以及材料的弹性模量进行描述。
对于长杆的翘曲问题，可以利用著名的卜瓦杆公式来求解。
卜瓦杆公式是由法国工程师欧仁·卜瓦于1757年提出的，它基于弹性力学理论，可以用来计算任意形状的杆件或构件在受到扭矩作用下的翘曲变形和应力分布。
对于薄板（或者板壳）的翘曲问题，需要运用理论力学知识进行分析。
板壳的翘曲受到的力和杆件的翘曲有所不同，主要涉及到曲率、剪应力和法线应力等因素。
在板壳翘曲的计算中，可以使用基于克尔夫-莫西林方程的理论方法进行求解。
此外，离散系统中的翘曲问题也是力学研究的一个重要方向。
对于复杂的结构，如梁、柱和悬臂梁等系统，翘曲的形变和应力分布会受到多种因素的共同作用。
为了解决这些问题，需要运用结构力学、动力学等多个学科的知识。
力学翘曲还涉及到一些其他的概念和现象。
比如，扭矩和角度之间的关系可以通过剪切应变和材料的剪切模量来描述。
注塑件翘曲变形的数值模拟及变形补偿研究【优秀资料】
注塑件翘曲变形的数值模拟及变形补偿研究【优秀资料】(可以直接使用，可编辑完整版实用资料，欢迎下载）大连理工大学硕士学位论文注塑件翘曲变形的数值模拟及变形补偿研究姓名:黄强申请学位级别:硕士专业:机械制造及其自动化指导教师:宋满仓20071223注黧件翘越变形静数值摸{激变形{}偿研究3制品及模具结构瓣≯模吴霰谤舂受采谖,懿{莓辗摆瑟样或产暴要求器侠熬竣诗凌绥耱爨纯熬模其惹重孛乏鬟。
模具设计需要考虑很多因素,麴塑体特点、型驻数嚣、浚塑枧类型、模其翻造工艺的可行性以及具体的加工条件等。
在对遮贱问题进行充分酌研究之后,就可以开始模具设计了。
主要包括模鼹的总体结构、成型部分、浇注系统、冷却系统和脱模机构等的设计【弼】。
本课题利用的怒现有的模具进行研究。
3.{制品及王艺性分橱本次分析的塑料件,怒~个开口状豹零件,魅厚为2.6mm。
如图3.1所示,开口的尺寸为9mm,开口内需要酉已含一个圆杆,圆枰尚魍件之间靠销钉遴接,连接后的圆杆可以在塑件开口范围内摆动。
阉杆直径为8mm,其配合情况如图3.2所示。
材料为POM (聚甲骚。
POM豹突篷囊髭为:力学往整窝裂毪好,绞迓金震{孝辩,蹩骜我镳、铸箨、键等金属材料豹理想材辩;耐疲劳性和耐蠕交性极好;耐磨损、音润性翻摩擦性好;热稳寇性和化学稳定性高,电绝缘性优良。
POM的缺点为密度大,耐酸殿耐燃性不好,后收缩大且不稳定,尺寸稳定性麓,耐候性不高。
POM广泛用于电子电器、机械、汽车、仪器仪表、建筑和日用品领域。
图3.1制品模溅Fig.3.1Product model大连瑷工大学硕士研究生学位论文强3,2产品豹配会Fig.3.2Products assembly敷于在设计摸具的过程中,没有考虑到钊鼹烈照变形购严重饯,黟致制品在出摸质嚣墨部分国内侧蚊缝严重,牙口尺寸变小,最大翘曲变形量在0.8mm左右。
变形示意图如图3.3所示。
制品实物照片如图3.4所示(为了漆楚的表示出变形,特意将变形处涂成巍色。
翘翘板的原理
翘翘板的原理
翘翘板，是一种常见的儿童游乐设施，也被用于体育训练和科学实验中。
它的
原理其实非常简单，主要是利用杠杆原理和重力的作用。
下面我们来详细了解一下翘翘板的原理。
首先，翘翘板由一根长而坚固的杆和一个平衡支点组成。
当有人坐在翘翘板的
一端时，这一端的杆会向下移动，而另一端的杆会向上移动。
这是因为坐在翘翘板上的人的重力作用在平衡支点处产生了一个力矩，使得翘翘板的另一端产生了一个相等大小的力矩。
这样，翘翘板就实现了平衡。
其次，翘翘板的原理还涉及到杠杆原理。
杠杆原理是物理学中的基本原理之一，它描述了在固定支点周围的力和运动的关系。
翘翘板的杆就是一个典型的杠杆，而坐在翘翘板上的人的重力就是作用在杠杆上的力。
根据杠杆原理，当一个力作用在杠杆的一端时，会产生一个力矩，使得杠杆的另一端产生一个相等大小的力矩，从而实现平衡。
另外，翘翘板的原理还涉及到重力的作用。
重力是地球吸引物体的力，它的大
小与物体的质量和地球的引力加速度有关。
坐在翘翘板上的人的重力就是使得翘翘板产生平衡的重要力之一。
当人坐在翘翘板的一端时，他的重力会使得翘翘板的这一端产生一个力矩，从而使得翘翘板实现平衡。
综上所述，翘翘板的原理主要涉及到杠杆原理和重力的作用。
通过坐在翘翘板
上的人的重力作用在平衡支点处产生的力矩，使得翘翘板的另一端产生一个相等大小的力矩，从而实现平衡。
翘翘板不仅是儿童游乐的好去处，同时也是一个很好的物理实验工具，通过它我们可以更好地理解杠杆原理和重力的作用。
希望通过本文的介绍，大家能更好地理解翘翘板的原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5翘曲过程模拟基本原理
由于翘曲变形与模具塑件的结构、材料的特性及注射成型的工艺条件和过程参数均有较大的影响。
因此完整、严格的翘曲分析软件必须综合考虑上述各种因素及影响。
注塑模CAE 技术的发展为严格的翘曲变形分析提供了有力的工具:
①利用CAE 技术己实现了注塑模的流动，填充及压实和冷却的分析和模拟； ②计算机图形学的发展已可以完成复杂塑件的实体造型及输入网格划分等； ③翘曲变形的测试手段和技术得到了较大的发展。
正因如此，对成型塑件翘曲变形及应力的分析已在CAE 领域引起了广泛的重视和研究热情。
美AC 公司(2000年已被MOLDFLOW 公司收购)、澳大利亚MOLDFLOW 公司以及日本丰田R&D 实验中心等越来越倾向于采用对注射成型过程的集成模拟来预测翘曲变形。
由于注塑制品一般是薄壁板壳结构，考虑温度影响及材料各向异性，其应力与应变的关系可表示为
}){}{}{}]({[}{σεαεσi p T e D +-∆-=
式中σ—应力矢量；][D —弹性矩阵，由弹性模量，剪切模量及泊松比组成；{εe }弹性应变矩阵；{α}—热传导系数；{∆T }—温度差；{εp }—收缩引起的应变矩阵；{σi }—由剪切流动引起的初始应力。
对热传导方程，采用每个结点六个自由度的三角形板单元的有限元分析方法，在己知塑件上、下表面的温度差及塑件的温度场分析，以及各向异性的材料的力学性能，塑件的收缩率及由剪应力引起的初始应力的条件下，可通过求解上述方程来实现翘曲的预测和模拟。
由热传导方程可见，要实现翘曲分析，需要完成下列准备工作:
①对模具和塑件进行温度场分析，计算模具型腔表面和塑件上、下表面的温度及温度差。
在这里可采用二维、三维有限元或边界技术对模具温度场进行计算和分析，塑件的温度场计算只需通过一维瞬态热传导方程的有限差分计算就能实现;
②对注射成型的流动及填充过程进行分析，计算出熔体的温度、型腔的压力熔体的流动速率、剪切速率及应力分布，以及分子的取向。
这一阶段分析常采用不可压缩的非等温牛顿流体流动的He1e-Shaw 模型，其控制方程为:
③对注射成型的压实过程进行分析，计算出型腔内的压力和温度的分布，以及塑件熔体的密度、流动速率、壁剪切应力和体积收缩的分布情况。
在压实分析中，通常采用的数学模型是可压缩的非牛顿流体流动的He 1 e-Shaw 模型。
这一模型与填充过程不同之处在于此时熔体是可压缩的，其密度是温度和压力的函数，此时控制方程可表示为:
④对纤维取向的分析:注射成型的制品的纤维取向对制品的力学特性有较大
的影响。
分子取向的不同导致了塑件力学特性上的差异。
塑件的纤维取向与注射成型过程及保压密切相关。
对取向的分析，目前广泛采用Jeffery模型、Folgar 模型和Tucker模型，控制方程可表示为：
利用填充和压实分析结果，用有限元求解④的控制方程，即可得到纤维取向的分布。
考虑到沿塑件壁厚方向层与层之间的取向是不同的，对纤维取向的计算往往分为塑件表面的取向、中间层的取向和中心层的取向;
⑤力学特性分析:塑件的力学特性如弹性模量、剪切模量、热传导系数等，可通过纤维分布函数来计算，弹性模量E,剪切模量G的计算可分为三步:首先计算单层单向纤维的力学特性，然后计算表层、中层及两中心的力学特性，最后利用层状薄板理论计算制品的力学特性。
在完成以上五个方面的准备工作后，有机地把这几个方面结合起来，通过对注射成型过程集成分析的方法，就可以实现对注塑过程的翘曲分析。
整个翘曲分析过程可用下图表示。
