喷头基础知识(压电系列)
压电喷头原理
压电喷头原理
压电喷头是一种利用压电效应产生喷射的装置，它在喷液技术中有着广泛的应用。
压电喷头的工作原理是利用压电效应产生机械振动，从而将液体通过微细的喷孔喷出。
在喷液技术领域，压电喷头因其快速响应、精准控制、无需加热等特点而备受青睐。
压电效应是指某些晶体在受到机械应力或电场作用时，会产生电荷分离的现象。
这种效应是双向的，即当施加外力或电场时，晶体会产生电荷分离；反之，当施加电场或电荷分离时，晶体会发生形变。
利用这一特性，压电喷头可以将电能转化为机械能，从而实现液体的喷射。
在压电喷头中，通常采用压电陶瓷作为驱动元件。
当施加电压时，压电陶瓷会发生形变，产生机械振动。
这种振动会传递到喷头的液体腔内，使液体产生周期性的压缩和膨胀，最终通过微细的喷孔将液体喷出。
由于压电效应的快速响应特性，压电喷头可以实现高频率的喷射，从而实现精细的液体控制。
除了快速响应外，压电喷头还具有精准控制的优势。
通过调节施加电压的大小和频率，可以精确控制喷液的流速和喷射方向。
这
使得压电喷头在喷墨打印、药物喷雾、化妆品喷涂等领域有着广泛的应用。
而且，由于压电喷头无需加热即可实现喷液，因此可以避免液体因加热而发生变化，从而更好地保持液体的原有性质。
总的来说，压电喷头利用压电效应将电能转化为机械能，实现了液体的精细喷射。
其快速响应、精准控制、无需加热等特点使其在喷液技术领域有着广泛的应用前景。
随着科技的不断发展，相信压电喷头在未来会有更多的创新和突破，为喷液技术的发展贡献更多的可能性。

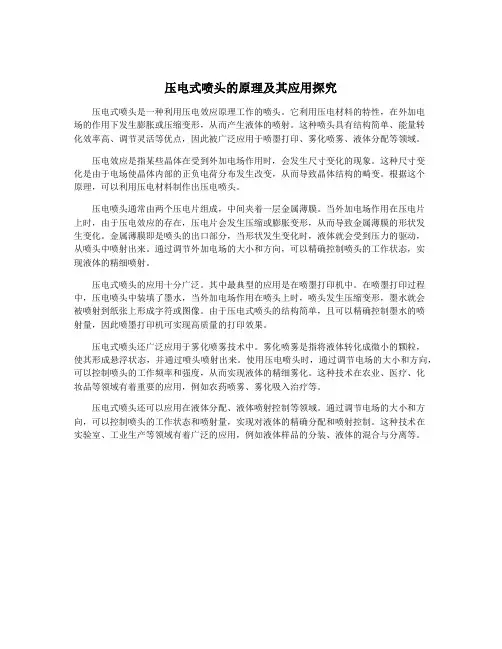

压电式喷头的原理及其应用探究
压电式喷头的原理及其应用探究压电式喷头是一种利用压电效应原理工作的喷头。
它利用压电材料的特性，在外加电场的作用下发生膨胀或压缩变形，从而产生液体的喷射。
这种喷头具有结构简单、能量转化效率高、调节灵活等优点，因此被广泛应用于喷墨打印、雾化喷雾、液体分配等领域。
压电效应是指某些晶体在受到外加电场作用时，会发生尺寸变化的现象。
这种尺寸变化是由于电场使晶体内部的正负电荷分布发生改变，从而导致晶体结构的畸变。
根据这个原理，可以利用压电材料制作出压电喷头。
压电喷头通常由两个压电片组成，中间夹着一层金属薄膜。
当外加电场作用在压电片上时，由于压电效应的存在，压电片会发生压缩或膨胀变形，从而导致金属薄膜的形状发生变化。
金属薄膜即是喷头的出口部分，当形状发生变化时，液体就会受到压力的驱动，从喷头中喷射出来。
通过调节外加电场的大小和方向，可以精确控制喷头的工作状态，实现液体的精细喷射。
压电式喷头的应用十分广泛。
其中最典型的应用是在喷墨打印机中。
在喷墨打印过程中，压电喷头中装填了墨水，当外加电场作用在喷头上时，喷头发生压缩变形，墨水就会被喷射到纸张上形成字符或图像。
由于压电式喷头的结构简单，且可以精确控制墨水的喷射量，因此喷墨打印机可实现高质量的打印效果。
压电式喷头还广泛应用于雾化喷雾技术中。
雾化喷雾是指将液体转化成微小的颗粒，使其形成悬浮状态，并通过喷头喷射出来。
使用压电喷头时，通过调节电场的大小和方向，可以控制喷头的工作频率和强度，从而实现液体的精细雾化。
这种技术在农业、医疗、化妆品等领域有着重要的应用，例如农药喷雾、雾化吸入治疗等。
压电式喷头还可以应用在液体分配、液体喷射控制等领域。
通过调节电场的大小和方向，可以控制喷头的工作状态和喷射量，实现对液体的精确分配和喷射控制。
这种技术在实验室、工业生产等领域有着广泛的应用，例如液体样品的分装、液体的混合与分离等。
压电式喷头的原理及其应用探究
压电式喷头的原理及其应用探究1. 引言1.1 压电式喷头的定义压电式喷头是一种利用压电效应产生极化效应的喷射设备，其原理是通过在压电晶体上施加外加电场，使晶体产生形变并产生机械振动，从而实现喷射功能。
压电式喷头通常由压电晶片、薄膜、喷嘴等组成，通过调节电压大小可以控制喷头的喷射流量和喷射方向，具有精密控制的优点。
压电式喷头可以广泛应用于喷墨打印、喷雾器、医疗器械等领域，其高速响应和准确控制的特性使其成为许多行业的理想选择。
压电式喷头的工作原理简单易懂，且具有稳定性好、寿命长、无噪音等优点，因此在工业生产和科研领域得到了广泛应用。
压电式喷头的出现极大地丰富了液态喷射技术的领域，为科技进步和社会发展带来了更多的可能性和便利性。
1.2 研究背景在燃料喷射系统中，压电式喷头可以实现更加精准的燃料喷射，提高燃烧效率和降低废气排放。
在喷墨打印领域，压电式喷头能够实现更高的分辨率和更精细的喷墨效果，提高打印质量和速度。
在药物喷雾领域，压电式喷头可以实现更精确的药物剂量控制和更好的吸收效果。
在农业领域，压电式喷头可以实现更精准的农药喷洒和水肥一体化施肥，提高农作物产量和减少农药浪费。
压电式喷头的研究和应用具有重要的现实意义和广阔的市场前景。
通过深入探究压电效应及其原理、压电式喷头的工作原理、应用场景和发展趋势，可以更好地推动压电技术在喷头领域的发展与应用。
2. 正文2.1 压电效应及其原理压电效应是指某些晶体在外加电场或机械应力下会产生电荷分布不均匀而引起固有极化的现象。
这种效应在压电材料中表现得尤为明显，其中最典型的压电材料为钛酸锆铅（PZT）等。
压电效应可以分为直接压电效应和逆压电效应，前者是指在施加机械应力时产生电压，后者则是在施加电场时出现机械应变。
压电效应的原理在于晶体中的正负电荷在外场作用下会发生重新排列，导致晶体的极化程度发生改变，产生电荷分布不均，从而引发电荷的运动。
这种运动会使晶体产生相对应的机械位移或电压输出，实现了电力与机械能的相互转换。
uv打印机压电喷头工作原理
UV打印机压电喷头工作原理
UV打印机的压电喷头是一种利用压电效应来控制喷墨的装置。
其工作原理如下：
1. 压电效应：压电效应是指某些材料在受到外力作用时会产生电荷分布和极化现象的物理现象。
当压电材料受到压力时，其内部会产生电荷，从而导致电荷分布的变化。
反之，当电荷分布发生变化时，也会产生压力，从而导致压电材料的形状和位置发生变化。
2. 喷墨过程：UV打印机的压电喷头通过控制压电效应来实现喷墨。
首先，压电材料受到电压信号的作用，导致其形状和位置发生变化，从而产生喷墨口的开启和关闭。
然后，墨水通过喷墨头的喷孔被喷射出来，形成图像或文字。
3. 控制系统：UV打印机的压电喷头需要一个控制系统来控制喷墨的时间和顺序。
控制系统通过接收来自计算机的图像或文字数据，然后将其转换成电压信号，从而控制压电材料的形状和位置，最终实现喷墨。
总的来说，UV打印机的压电喷头利用压电效应来控制喷墨，通过控制系统来实现图像或文字的打印。
这种技术具有高速、高清、高精度等优点，被广泛应用于印刷、广告、装饰、工业制造等领域。
压电式喷头的原理及其应用探究
压电式喷头的原理及其应用探究压电式喷头是一种利用压电效应产生液体喷射的装置。
压电效应是指某些晶体材料在受到外部力作用时，会产生电荷分离和极化现象，从而产生电势差。
压电材料可分为压电负晶体和压电正晶体两种。
在应变作用下，压电负晶体会产生电荷的分离和电场的生成，而压电正晶体则会产生电位差的变化。
压电式喷头采用的是压电负晶体。
压电式喷头是由压电负晶体材料和喷嘴构成的。
当外界施加压力在压电负晶体表面时，压电负晶体会产生电荷的分离和电场强度的变化，从而改变喷头的形状。
喷头的形状改变会影响液体的流动速度和喷射方向，从而实现液体喷射效果。
压电式喷头主要应用于液体喷射和液体控制领域。
液体喷射应用主要包括墨水喷射打印机、喷墨式打印机、离子喷墨打印机等。
喷墨打印机通过压电式喷头将墨水喷射到纸张上，从而实现打印效果。
离子喷墨打印机更是利用了压电效应产生离子束，通过电磁场控制离子束的方向和强度，从而实现高精度的打印效果。
除了打印领域，压电式喷头还可应用于生物医学领域。
利用压电式喷头，可以将药物以微滴方式精确喷射到特定部位，提高药物的吸收效果。
压电式喷头还可用于制作微流体芯片，用于实验室的微流控制和生物分析。
压电式喷头还可用于液体喷雾领域。
利用压电效应，可以控制喷头喷射的液体量和喷射速度，从而实现液体喷雾的调控和控制。
该技术可应用于空气净化、气味调节、植物喷雾灌溉等领域。
压电式喷头因其高精度、快速响应、低功耗等特点，被广泛应用于液体喷射和喷雾领域。
随着科技的进步和应用的拓展，压电式喷头的应用领域还将进一步扩大。
压电式喷头喷墨的原理
压电式喷头喷墨的原理压电式喷头喷墨的原理是利用压电效应，通过施加电场来控制压电振动器的振动，从而产生墨水液滴。
它是一种常用于喷墨打印机和喷墨显示器等设备中的喷墨技术。
首先，我们来了解压电效应。
压电效应是指某些晶体（如石英、镍酸锂等）在受到外界机械应力作用时，会产生极化现象，即晶体内部的正负电荷中心的位置发生改变，出现电偶极矩。
当施加电场时，电偶极矩发生由外力应力引起的微小位移，这被称为压电效应。
在压电式喷头中，通常采用一种特殊的压电晶体材料，如铌酸锂晶体。
这种晶体在施加外力或电压时，产生的电场极化现象能够引起其形状的微小变化，这就是压电效应的基本原理。
压电式喷头的结构通常由压电振动器和喷孔组成。
压电振动器是由压电晶体片组成的，一端固定，另一端连接到喷孔。
当外加电压施加到压电晶体上时，晶体会发生形状变化，压电振动器随之振动。
当施加电压之后，压电振动器开始振动，将振动能量传递到连接的喷孔上。
喷孔与墨水仓相连，墨水会通过喷孔喷射出来形成墨水液滴。
喷孔的形状和尺寸都会影响墨水液滴的大小和速度。
为了控制墨水喷射的位置和精度，通常在喷孔上方设置一个金属板，称为振动板。
振动板的形状和尺寸与喷孔相匹配，使得振动能够均匀地传递到喷孔上，确保墨水能够均匀喷射出来。
控制压电振动器的振动需要施加特定频率和幅度的电场。
通常，一个驱动电路会通过改变施加于压电振动器上的电压来控制振动的频率和幅度。
这样，就可以实现对墨水喷射速度和喷射位置的精确控制。
总结起来，压电式喷头喷墨的原理是利用压电效应，通过施加电场来控制压电振动器的振动，从而喷射墨水。
这种喷墨技术具有精度高、速度快、能耗低等优点，因此被广泛应用于喷墨打印机等设备中。
压电式喷头的原理及其应用
压电式喷头的原理及其应用1. 压电效应压电效应是指在被施加压力时，某些晶体将电能转化为机械能的现象。
这种效应是由于晶体内部排列的正负电荷随着压力的改变而发生位移，从而产生电荷积累。
压电效应可分为直接压电效应和逆压电效应两种。
1.1 直接压电效应直接压电效应指的是在施加压力时，压电材料会产生正比于压力大小的电荷生成。
1.2 逆压电效应逆压电效应是指在施加电场时，压电材料会产生相应的机械位移。
2. 压电式喷头的工作原理压电式喷头是利用压电效应实现液体雾化的一种装置。
其工作原理如下：1.内部液体供应：压电式喷头内部储存着待喷射的液体，通常通过液体输送管道进入喷头。
2.施加电压：当施加电压到压电材料上时，会引起压电效应，使压电材料变形。
3.压力变化：由于压电效应的作用，液体储存容器内部会受到压力变化，从而将液体通过喷孔喷射出去。
4.液体雾化：喷头的喷孔细小且密集，当液体通过喷孔喷射出去时，会形成细小的液滴，实现液体的雾化。
3. 压电式喷头的应用压电式喷头由于其独特的工作原理和优异的性能，被广泛应用于多个领域，包括但不限于以下几个方面：3.1 喷墨打印压电式喷头在喷墨打印中起到了关键作用。
喷墨打印机利用压电式喷头将墨水雾化成细小的液滴，通过对喷墨点的精准控制，形成文字或图像。
压电式喷头具有高精度、高速度和高清晰度的特点，能够满足喷墨打印的要求。
3.2 医疗领域压电式喷头在医疗领域有着广泛的应用。
例如，在医疗器械中，可以利用压电喷头实现药物的精确喷射和控制，提高治疗的精确度和效果。
此外，压电式喷头还可以用于药物雾化吸入设备，将药物转化为细小的雾化粒子，方便患者吸入治疗。
3.3 农业喷洒在农业领域，压电式喷头可以用于农药喷洒。
通过喷射出的液体雾滴，能够将农药均匀地喷洒在农作物上，提高农作物的抗虫和抗病能力，增加产量。
3.4 空气净化压电式喷头还可以应用于空气净化设备中。
通过喷射出的细小水滴，能够有效吸附和清洁空气中的灰尘、细菌等污染物，提高室内空气质量。
压电式喷头的原理及其应用探究
压电式喷头的原理及其应用探究
压电式喷头（PZT喷头）是一种高性能的液滴喷射装置，它可以通过电压驱动使液体
产生高能量的震荡，并产生小液滴的喷射。
压电材料为喷头提供了高速的液体切割能力和
高频率的液滴释放，使得其在领域中有着广泛的应用。
工作原理
压电式喷头是使用压电材料振动的电子元件。
当电压施加到喷头的等压电材料上时，
材料会发生形变，产生驱动装置的高频振动。
这种高频振动会使液体在喷头前端形成细小
的液滴并释放到所需的位置。
此振动频率在10 kHz至100 kHz之间，确保在大气环境下
液滴能够稳定地喷射。
可以控制电压调整喷头的振动频率和幅值来实现不同的液滴大小和
喷射速率。
应用领域
1. 生物技术
压电式喷头非常适合在生物技术领域进行高通量、低成本的实验。
例如，在基因测序
的过程中，需要将DNA样品复制成大量的复制品。
通过液滴分离技术，喷头可以有效地将DNA样品分离成微小的液滴，这些液滴将被复制并进行测序。
2. 印刷技术
喷头也广泛应用于数码印刷、喷墨印刷和纳米喷印等领域。
通过喷头传递墨水形成指
定颜色和图案的图案。
通过使用高垂直喷射和低喷液量，可以打印出非常细小的图案，并
且这些图案可以非常准确地打印在需要的区域。
3. 医疗管理
在药物输送和伤口愈合领域中，压电式喷头也发挥了巨大的作用。
液滴的间隔时间非
常短，使精确的液体急速注入对应的部位，从而实现更精准的药物输送和伤口治疗。
此外，压电式喷头还可以用于生产品管理方面，例如在牛奶制品、糖果和化妆品行业中进行产品
标记。
