电镀不良之原因与对策
电镀过程中镀层不良的描述、原因及对策
电镀过程中镀层不良的描述、原因及对策1、针孔。
针孔是由于镀件外表吸附着氢气，迟迟不开释。
使镀液无法亲润镀件外表，然后无法电析镀层。
跟着析氢点周围区域镀层厚度的添加，析氢点就构成了一个针孔。
特点是一个发亮的圆孔，有时还有一个向上的小尾巴"。
当镀液中短少湿润剂并且电流密度偏高时，容易构成针孔。
2、麻点。
麻点是由于受镀外表不洁净，有固体物质吸附，或许镀液中固体物质悬浮着，当在电场效果下到达工件外表后，吸附其上，而影响了电析，把这些固体物质嵌入在电镀层中，构成一个个小凸点(麻点)。
特点是上凸，没有发亮现象，没有固定形状。
总归是工件脏、镀液脏而构成。
3、气流条纹。
气流条纹是由于添加剂过量或阴极电流密度过高或络合剂过高而降低了阴极电流效率然后析氢量大。
假如当时镀液流动缓慢，阴极移动缓慢，氢气贴着工件外表上升的进程中影响了电析结晶的摆放，构成自下而上一条条气流条纹。
4、掩镀(露底)。
掩镀是由于是工件外表管脚部位的软性溢料没有除掉，无法在此处进行电析堆积镀层。
电镀后可见基材，故称露底(由于软溢料是半通明的或通明的树脂成份)。
5、镀层脆性。
在SMD电镀后切筋成形后，可见在管脚弯处有开裂现象。
当镍层与基体之间开裂，判定是镍层脆性。
当锡层与镍层之间开裂，判定是锡层脆性。
构成脆性的原因八成是添加剂，光亮剂过量，或许是镀液中无机、有机杂质太多构成。
6、气袋。
气袋的构成是由于工件的形状和积气条件而构成。
氢气积在"袋中"无法排到镀液液面。
氢气的存在阻挠了电析镀层。
使堆集氢气的部位无镀层。
在电镀时，只需留意工件的钩挂方向能够防止气袋现象。
如图示工件电镀时，当垂直于镀槽底钩挂时，不发生气袋。
当平行于槽底钩挂时，易发生气袋。
7、塑封黑体中心开"锡花”。
在黑体上有锡镀层，这是由于电子管在焊线时，金丝的向上抛物形太高，塑封时金丝显露在黑体外表，锡就镀在金丝上，像开了一朵花。
不是镀液问题。
8、"爬锡"。
电镀不良及对策
电镀不良及对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出原因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生原因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的原因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附著之污物.(1)可能发生的原因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密著性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的原因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还原),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生原因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的原因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离原有尺寸或位置.(1)可能发生的原因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7壓傷：指不規則形狀之凹洞可能發生的原因：改善對策：1）本身在沖床加工時，已經壓傷，鍍層無法覆蓋平整2）傳動輪松動或故障不良，造成壓合時傷到 1）停止生産，待與客戶聯2）檢查傳動機構，或更換備品8白霧：指鍍層表面卡一層雲霧狀，不光亮但平整可能發生的原因：1）前處理不良2）鍍液受污染3）錫鉛層愛到酸腐蝕，如停機時受到錫鉛液腐蝕4）錫鉛藥水溫度過高5）錫鉛電流密度過低6）光澤劑不足7）傳致力輪髒污8）錫鉛電久進，産生泡沫附著造成改善對策：1）加強前處理2）更換藥水並提純污染液3）避免停機，若無法避免時，剪除不良4）立即檢查溫控系統，並重新設定溫度5）提高電流密度6）補足不澤劑傳動輪7）清潔傳動輪8）立即去除泡沫9針孔：指成群、細小圓洞狀（似被鍾紮狀）可能發生的原因：改善對策：1.操作的電流密度太 1.降低電流密度2.电镀溶液表面张力过大，湿润剂不足。
电镀加工出现问题的原因及解决办法
电镀加工出现问题的原因及解决办法电镀加工是一种重要的表面处理工艺，可以使金属材料表面得到一层具有各种性质的金属膜，常用于保护和美化金属制品的表面。
然而，在电镀加工过程中，有时会出现一些问题，例如镀层不牢固、色差、氧化、气泡等问题，这些问题会降低产品的质量和使用寿命。
在本文中，我们将讨论电镀加工出现问题的原因及解决办法。
1. 电镀层不牢固电镀层不牢固是一个常见的问题，可能会导致镀层剥落、起泡或者脱落。
主要原因如下：原因一：基材表面不干净基材表面存在油脂、尘埃等杂质，会对电镀层的附着力造成影响，导致镀层不牢固。
在电镀前需要对基材进行彻底的清洗、除油，并确保表面干燥。
原因二：电镀解决方案不当电镀解决方案是电镀过程中不可或缺的一部分，它包括一些化学试剂、电解液等。
如果解决方案浓度不对、PH值不当、温度太低或太高，都会对电镀层的附着力造成影响。
解决办法：•在电镀前彻底清洗表面，确保基材表面没有油脂、尘埃等杂质。
•在电镀解决方案中，加入一些添加剂，例如促进剂、增容剂等，来增强电镀层的附着力。
2. 镀层色差在电镀过程中，有时会出现镀层色差的问题，主要原因如下：原因一：电解液浓度不均电解液浓度的不均匀会导致镀层颜色不均匀。
例如，电解液中某些添加剂如果浓度过高或者过低，都可能导致镀层颜色的不同。
原因二：镀层表面存在缺陷镀层表面存在气泡、孔洞等缺陷也会导致镀层颜色不均匀。
解决办法：•定期检查电解液浓度，确保其均匀。
•彻底清洗基材的表面，确保表面无污染和缺陷。
3. 氧化问题氧化是电镀过程中另一个常见的问题，可以影响镀层的附着力和外观。
主要原因如下：原因一：电解液中的氧化物电解液中含有氧化物，而这些氧化物经常与电解液中的金属离子发生反应，从而导致镀层表面氧化。
原因二：镀层表面缺氧缺乏足够的电解气体氧分子也会导致金属离子表面氧化。
解决办法：•检查电解液中氧化物的含量，并确定其是否应该加入或减少。
•向电解液中添加抗氧化剂。
电镀不良的解决对策
2.烤箱温度过高,且烘烤时间过长,导致锡铅层重熔.
改善对策:
1.降低电压,并了解为何浴电压过高,再行修正电镀条件.
2.降低烤箱温度,并检查温控系统.
3.电镀时搅拌效果不良.
4.锡铅浴温过低.
5.电镀药水受到污染.
6.前处理不良.
改善措施:
1.降低电流密度.
2.补充湿润剂,或检查药水.
3.加强搅拌.
4.调整浴温.
5.提纯药水或更新.
6.加强前处理效果.
10锡铅重熔:指镀层表面有如山丘平原状(似起泡,但密着良好),只有锡铅镀层会发生.
可能发生的原因:
3.严重刮伤导致露铜
5.未镀到.
改善对策:
1.加强前处理或降低产速.
1.重新计算电镀条件.
2.处理药水,去除过多光泽剂或更新.
3.检查电镀流程.
5.调整电镀位置.
5.刮伤:指水平线条状,一般在锡铅镀层经较容易发生
可能发生的原因:
1.素材本身在冲床时,即造成刮伤.
2.被电镀设备中之金属治具刮伤,如阴极头,烤箱定位器,导轮等.
电流密度稍微偏高部分表面不亮粗糙尚未烧焦ph值过高或过低一般镀镍或镀金过低不会皆会发生

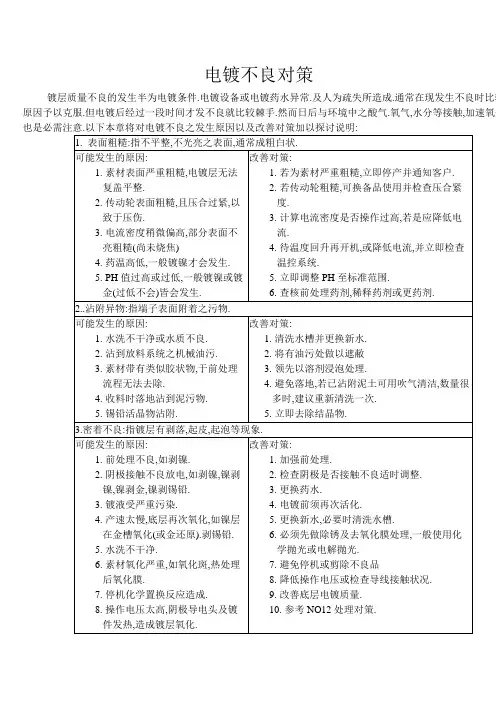

电镀不良对策
镀层质量不良的发生半为电镀条件.电镀设备或电镀药水异常.及人为疏失所造成.通常在现发生不良时比较容易找出原因予以克服.但电镀后经过一段时间才发不良就比较棘手.然而日后与环境中之酸气.氧气,水分等接触,加速氧化腐蚀作用也是必需注意.以下本章将对电镀不良之发生原因以及改善对策加以探讨说明:
8.操作电压太高,阴极导电头及镀件发热,造成镀层氧化.
9.底层电镀不良(如烧焦),造成下一层剥落.
电镀常见的问题及解决方案
电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。
可以使用润湿剂来减小影响，并严格控制镀液维护及流程。
2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。
因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。
3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。
添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。
4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。
应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。
5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。
需要检查并调整相关工艺参数，确保其处于合适的范围。
6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。
应检查并调整镀液的PH值和电流密度，以优化沉积速率。
7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。
全板及图形镀后板需在24小时内制作下工序。
图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。
在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。
如遇到难以解决的问题，建议寻求专业人士的帮助。
电镀加工出现问题的原因及解决办法(标准版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电镀加工出现问题的原因及解决办法(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process电镀加工出现问题的原因及解决办法(标准版)对于电子设备厂家来说，在进行电子加工活动的时候，电镀加工处理是少不的，电镀加工处理工艺中可能出现各种问题，给生产带来不便.电镀加工不平整是一个常见问题，下面来了解一下它出现的原因：1、电镀件毛坯表面过于粗糙或不好。
过于粗糙的表面要各到优质的沉积电镀层相对更困难，特别是一些压铸不良的产品就不能得到合格的电镀层。
一些素材表面的缺陷在电镀之前不能发现与修复，良品率相对低些。
2、电镀加工工艺不合理或电镀时间不够。
比如塑料电镀在镀铜的时间太短电流太小，铜件电镀直上镍电镀时镀光亮镍的时间短或电流太小。
3、电镀液性能差，整平性能不好。
如光亮硫酸铜所用的材料杂质多，组成成分含量不对，所使用的光亮剂质量不好，都不能有良好的填平性能。
4、电镀件在前处理部分不良，如五金电镀件镀底铜或底镍层不良或有附着有机膜层等。
另外还会出现电镀加工渗漏的问题，无锡华友微电子有限公司在该行业已有15年的历史，已形成了一定规模，具备一定的加工能力，并拥有丰富的经验，下面它给我们解析下如何防止苏州电镀加工活动中的渗漏问题。
1、严防镀液加温过高。
当镀液加温过高时，镀液会加速蒸发和分解，气雾中含有高浓度的溶质成分。
这时会严重污染环境，尤其是酸、碱气雾，氰化物和铬雾对环境的影响和人体危害会更大。
2、严格防止镀液被排风机吸走。
电镀不良的一些情况和解决方法
电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的塬因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到 1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免停机，若无法避免时，剪除不良4)立即检查温控系统，并重新设定温度5)提高电流密度6)补足不泽剂传动轮7)清洁传动轮8)立即去除泡沫9针孔：指成群、细小圆洞状(似被钟扎状)可能发生的塬因：改善对策：1.操作的电流密度太 1.降低电流密度2.电镀溶液表面张力过大，湿润剂不足。
电镀加工出现问题的原因及解决办法
电镀加工出现问题的原因及解决办法对于电子设备厂家来说，在进行电子加工活动的时候，电镀加工处理是少不的，电镀加工处理工艺中可能消失各种问题，给生产带来不便.电镀加工不平整是一个常见问题，下面来了解一下它消失的缘由：1、电镀件毛坯表面过于粗糙或不好。
过于粗糙的表面要各到优质的沉积电镀层相对更困难，特殊是一些压铸不良的产品就不能得到合格的电镀层。
一些素材表面的缺陷在电镀之前不能发觉与修复，良品率相对低些。
2、电镀加工工艺不合理或电镀时间不够。
比如塑料电镀在镀铜的时间太短电流太小，铜件电镀直上镍电镀时镀光亮镍的时间短或电流太小。
3、电镀液性能差，整平性能不好。
如光亮硫酸铜所用的材料杂质多，组成成分含量不对，所使用的光亮剂质量不好，都不能有良好的填平性能。
4、电镀件在前处理部分不良，如五金电镀件镀底铜或底镍层不良或有附着有机膜层等。
另外还会消失电镀加工渗漏的问题，无锡华友微电子有限公司在该行业已有15年的历史，已形成了肯定规模，具备肯定的加工力量，并拥有丰富的阅历，下面它给我们解析下如何防止苏州电镀加工活动中的渗漏问题。
1、严防镀液加温过高。
当镀液加温过高时，镀液会加速蒸发和分解，气雾中含有高浓度的溶质成分。
这时会严峻污染环境，尤其是酸、碱气雾，氰化物和铬雾对环境的影响和人体危害会更大。
2、严格防止镀液被排风机吸走。
当电镀加工中，排风机配备不当，镀液液位过高，这时镀液简单被吸走，在槽盖未启开之前尤为严峻，既引起环境污染，又会造成镀液损耗，消失这种状况时要准时实行措施予以解决，如降低镀液液位，调整吸风口宽度等。
3、防止镀槽、加温(冷却)管渗漏造成污染。
电镀槽或加温(冷却)管渗漏往往会造成严峻污染，其渗漏缘由随制造材料及不同镀种各有区分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀不良之原因与对策
镀层品质不良的发生多半为电镀条件、电镀设备或电镀药水的异常，及人为疏忽所致。
通常在现场发生不良时比较容易找出原因克服，但电镀後经过一段时间才发生不良就比较棘手，然而日後与环境中的酸气、氧气、水分等接触，加速氧化腐蚀作用也是必须注意的。
以下对电镀不良的发生原因及改善的对策加以探讨说明。
镀层检验
在电镀业界的镀层检验，一般包括外观检查、膜厚测试、附着能力测试、抗腐蚀能力测试、抗老化能力测试等。
1.外观检查：一般厂家在检查外观比较多使用目视法，较严格则会使用4倍或10倍放大镜检查（在许多国际标准规范也是如此，如ASTM）。
建议作业人员先用目视法检查，一旦看到有疑虑的外观时，再使用放大镜观察。
而技术人员则建议必须以50~100倍来检查（倍数越高，外观瑕疵越多），甚至分析原因时还得借助200倍以上的
显微镜。
在电镀层的外观判定标准，一般并无一定的规范，都需要由买卖双方协议。
当然表面完全没有瑕疵最好，但这是高难度，不过一般人们对色泽均匀这个定义比较能达成共识，因此汇整以下经常发生的一些外观异常，供参考：
（1）色泽不均，深浅色，异色（如变黑，发红，发黄，白雾等）（2）光泽度不均匀，明亮度不一，暗淡粗糙
（3）沾附异物（如水分，毛屑，土灰，油污，结晶物，纤维等）（4）不平滑，有凹洞，针孔，颗粒物等
（5）压伤，刮伤，磨痕，刮歪等各种变形现象及镀件受损情形（6）电镀位置不齐，不足，过多，过宽等
（7）裸露底层金属现象
（8）有起泡，剥落，掉金属屑等
2.膜厚测试：镀层膜厚测试方法有显微镜测试法、电解测试法、X 光萤光测试法、β射线测试法、涡流测试法、滴下测试法等。
其中以显微镜测试法最为正确，不过需要时间、设备、技术等支援，不适合检验用，一般用来做分析研究之用。
现在大部分都使用X光萤
光测试法，因为准确度高，速度快（几十秒）。
目前业界使用X-RAY 萤光膜厚仪的厂牌有德国的FISCHE R、美国的CM I、日本的SEIKO，其测试原理与方法大同小异，但由於厂牌不同，多少会有少许误差，只要使用标准片作好检量线，作好定位工作，作好底材修正，即可将误差降低到最小。
3.附着能力测试：或称为密着性测试，方法有弯曲法、胶带法、急冷法、切割法、滚压法等。
弯曲法比较胶带法严格，有很多场合胶带法是无法测试镀层的附着力。
若使用胶带法必须注意一定要使用与Scotch cellophane tape No.600同等粘性胶带（赛路凡胶），否则会失去测试效果。
4.抗腐蚀能力测试：下表为常用的腐蚀试验方法。
说明：√为适用，×为不适用
（1）硝酸蒸汽腐蚀实验是测试厚金（25μm以上）镀层的封孔能力，硝酸浓度为70±1%，温度23±3℃，湿度60%，时间为60分
钟。
实验後镀层表面不可有深蓝色，黑色腐蚀点及镀层破裂。
（2）二氧化硫蒸汽腐蚀实验是测试厚金及钯镍镀层的封孔能力，根据AT&T钯镍实验时间为30分钟，根据ASTM厚金（30μm以上）实验时间为23±1小时。
实验後镀层表面不可有深蓝色，黑色腐蚀点及镀层破裂。
（3）盐水喷雾实验是测试薄金、镀镍层的封孔能力，氯化钠浓度为5%，实验温度为35℃，实验时间有24小时，48小时，72小时等。
实验後镀层表面不可有绿色，白色腐蚀点。
（4）硫化氢蒸汽腐蚀实验是测试金镀层的封孔能力，实验时间为 2小时，实验後镀层表面不可有绿色，白色腐蚀点。
（5）水蒸气老化实验是测试金镀层的封孔能力，实验时间为8小时、16小时。
实验後镀层表面不可有白色腐蚀点。
水蒸气老化实验是利用沸腾的纯水来蒸烤镀层，实验时间为8小时和16小时。
目前业界使用最多为盐水喷雾实验和水蒸气老化实验。
5.抗老化能力实验：目前做老化实验用途，除了观察表面是否变色，是否有腐蚀斑点外。
镀层外观检验范例
一、目的：在规范电镀成品外观检验的方法和判定的标准
二、检验仪器：1. 肉眼。
2. 20倍放大镜。
三.检验步骤：
1.取样品放在深色背景下，用标准白色光源以垂直方向照射。
2.在45度方向距样品一定的目视距离检查
3.若在目视下无法判定外观不良属何种不良现象时，可以20倍放大镜观察了解。
四.判定方法：
（1）色泽均匀，不可有深浅色，异色（如变黑，发红，发黄，白雾等）的现象。
（2）光泽度均匀，不可有明亮度不一，暗淡粗糙的现象。
（3）不可沾有任何异物（如毛屑，土灰，油污，结晶物，纤维等）。
（4）平滑性好，不可有凹洞，颗粒物等。
（5）不可有压伤，刮伤，磨痕等各种变形现象及镀件受损情形。
（6）电镀位置不可有不齐，不足，过多，过宽等现象。
（7）不可有裸露底层金属现象。
（8）镀层不可有起泡，剥落等密着不良情形。
（9）必须乾燥，不可沾有水分。
密着能力实验范例
1.折弯实验法：
以1.2~4.0mm的折弯器或相当於试样厚度的弯曲半径，将试样弯曲至90度以上，在以50倍放大镜观察弯曲部分的外表面，若无剥离，起皮等现象，即判定为合格。
2.胶带试验法：
使用Scotch cellophane tape No.600或其他同等粘性的胶带贴试样表面，粘贴後以垂直方向迅速撕开，并以目视观察胶带上有无剥离金属，若无任何镀层剥离现象，即判定为合格。
3.急冷试验法：
将试样在规定温度下，加热30分钟，然後急速冷却於水中（室温）
後烘乾，以50倍放大镜观察，若无起泡，剥离等现象，即判定为合格。
4.绕折试验法：
以1mm圆棒对试样做360度绕折四圈以上，绕折的速度，力量需一致，在以50倍放大镜观察，若无剥离，起皮等现象，即判定为合格。
