电镀件常见不良原因分析
电镀过程中镀层不良的描述、原因及对策
电镀过程中镀层不良的描述、原因及对策1、针孔。
针孔是由于镀件外表吸附着氢气，迟迟不开释。
使镀液无法亲润镀件外表，然后无法电析镀层。
跟着析氢点周围区域镀层厚度的添加，析氢点就构成了一个针孔。
特点是一个发亮的圆孔，有时还有一个向上的小尾巴"。
当镀液中短少湿润剂并且电流密度偏高时，容易构成针孔。
2、麻点。
麻点是由于受镀外表不洁净，有固体物质吸附，或许镀液中固体物质悬浮着，当在电场效果下到达工件外表后，吸附其上，而影响了电析，把这些固体物质嵌入在电镀层中，构成一个个小凸点(麻点)。
特点是上凸，没有发亮现象，没有固定形状。
总归是工件脏、镀液脏而构成。
3、气流条纹。
气流条纹是由于添加剂过量或阴极电流密度过高或络合剂过高而降低了阴极电流效率然后析氢量大。
假如当时镀液流动缓慢，阴极移动缓慢，氢气贴着工件外表上升的进程中影响了电析结晶的摆放，构成自下而上一条条气流条纹。
4、掩镀(露底)。
掩镀是由于是工件外表管脚部位的软性溢料没有除掉，无法在此处进行电析堆积镀层。
电镀后可见基材，故称露底(由于软溢料是半通明的或通明的树脂成份)。
5、镀层脆性。
在SMD电镀后切筋成形后，可见在管脚弯处有开裂现象。
当镍层与基体之间开裂，判定是镍层脆性。
当锡层与镍层之间开裂，判定是锡层脆性。
构成脆性的原因八成是添加剂，光亮剂过量，或许是镀液中无机、有机杂质太多构成。
6、气袋。
气袋的构成是由于工件的形状和积气条件而构成。
氢气积在"袋中"无法排到镀液液面。
氢气的存在阻挠了电析镀层。
使堆集氢气的部位无镀层。
在电镀时，只需留意工件的钩挂方向能够防止气袋现象。
如图示工件电镀时，当垂直于镀槽底钩挂时，不发生气袋。
当平行于槽底钩挂时，易发生气袋。
7、塑封黑体中心开"锡花”。
在黑体上有锡镀层，这是由于电子管在焊线时，金丝的向上抛物形太高，塑封时金丝显露在黑体外表，锡就镀在金丝上，像开了一朵花。
不是镀液问题。
8、"爬锡"。
电镀常见不良问题点分析及对策
电镀常见不良问题点分析及对策NO.不良问题点不良现象产生不良的可能原因①素材表面局部应力集中过大导致电镀层和塑胶层之间发生剥离，影响了附着性能①电镀层和塑胶层之间剥离②素材成型时使用了脱模剂或者素材原材料使用了再生料.也会影响电镀层和塑胶层之间的附着性能.③素材表面脱脂除油不完全也会影响电镀层和塑胶层之间电镀层胶纸测试的附着性能.1脱落不良①相邻的 2个电镀层电镀工艺间隔时间过长导致前工序电镀层在空气中氧化从而影响了与下一工序电镀层的附着性能②相邻电镀层之间的剥离②相邻的 2个电镀层电镀工艺间的活化工序遗漏也会影响该电镀层和下一电镀层的附着性对策①改善部品的成型条件，如 : 降低注塑速度和注塑压力、提高模温和注塑温度②对素材采取高温 (60~65 O C)烘烤2~4H后再让其冷却到常温后再进行电镀处理③适当的增加粗化时间和粗化强度也可以改善该不良的发生素材成型时不要使用脱模剂，同时素材原材料一定不能含有再生料适当的增加脱脂、除油时间此3项不良原因均为现场管理不足造成，改善的对策是加强对生产现场的管理，避免出现人为操作上的失误而引起的不良2 3 4 5 6 7③生产中操作人员手指直接和电镀中的电镀表面接触，造成中间电镀层被氧化破坏，从而影响该电镀层和下一电镀层的附着性电镀部品经过盐雾测试后电度表面①电镀 Ni层膜厚不足盐雾测试通不过有起泡和变色不良发生②电镀 Cu层和Ni层的膜厚比例严重失调①产品结构设计不合理造成，如 : 很深的盲孔结构漏电镀电镀部品的表面局部没有电镀层②电镀前处理工艺中附着在部品表面的电镀残留液清洗不完全电镀部品的外观面颜色、光泽不均①产品表面晒纹不均匀容易造成电镀后光泽不均匀电镀层表面颜色不均匀匀有色差②电镀镀C u工艺中电流的大小不稳定也容易造成产品电镀产品表背面颜色主要是镀 Cr产品表背面颜色容易产①产品在电镀 Cr的工艺中电流强度不足或者电镀时间不足发黄不良生发黄不良均会造成此不良发生①电镀全光产品在电镀酸铜工艺中由于电镀液中含有杂质电镀层表面有麻点不电镀部品的外观面有麻点不良容易附着在产品表面而形成起点不良良②产品表面抛光精度不足也容易造成起点不良产品在电镀过程中清洗强度不足，导致电镀层内部含有少电镀层表面有发霉不电镀部品的外观面局部有发霉不良许的电镀液残留成分，在潮湿的环境下面，电镀层里面的良残留物会发生化学反应而发霉 ( 据分析发霉成分含有乳酸菌等物质 )适当的增加 Ni层厚度可以改善此不良适当的调整 Cu层和Ni层的厚度比例也可以改善此不良向客人提出改善设计的方案来改善漏镀不良电镀现场管理加强清洗工序的强度电镀产品表面晒纹效果尽量要均匀电镀现场管理加强对电流强度的管理电镀现场管理加强镀 Cr工艺的强度管理按时对电镀缸内的电镀液进行清洁，俗称‘清缸’提高产品表面的抛光精度 ( 半光产品抛光精度要求较高 8000N以上，全光产品抛光精度5000N以上)目前还没有非常有效的手段可以解决此问题，现行的改善方案为 : 电镀过程中后工序清洗追加超声波清洗以提高清洗的强度，另外对电镀完成品高温烘烤降低电镀品内部发生化学反应的可能性。
电镀加工出现问题的原因及解决办法
电镀加工出现问题的原因及解决办法电镀加工是一种重要的表面处理工艺，可以使金属材料表面得到一层具有各种性质的金属膜，常用于保护和美化金属制品的表面。
然而，在电镀加工过程中，有时会出现一些问题，例如镀层不牢固、色差、氧化、气泡等问题，这些问题会降低产品的质量和使用寿命。
在本文中，我们将讨论电镀加工出现问题的原因及解决办法。
1. 电镀层不牢固电镀层不牢固是一个常见的问题，可能会导致镀层剥落、起泡或者脱落。
主要原因如下：原因一：基材表面不干净基材表面存在油脂、尘埃等杂质，会对电镀层的附着力造成影响，导致镀层不牢固。
在电镀前需要对基材进行彻底的清洗、除油，并确保表面干燥。
原因二：电镀解决方案不当电镀解决方案是电镀过程中不可或缺的一部分，它包括一些化学试剂、电解液等。
如果解决方案浓度不对、PH值不当、温度太低或太高，都会对电镀层的附着力造成影响。
解决办法：•在电镀前彻底清洗表面，确保基材表面没有油脂、尘埃等杂质。
•在电镀解决方案中，加入一些添加剂，例如促进剂、增容剂等，来增强电镀层的附着力。
2. 镀层色差在电镀过程中，有时会出现镀层色差的问题，主要原因如下：原因一：电解液浓度不均电解液浓度的不均匀会导致镀层颜色不均匀。
例如，电解液中某些添加剂如果浓度过高或者过低，都可能导致镀层颜色的不同。
原因二：镀层表面存在缺陷镀层表面存在气泡、孔洞等缺陷也会导致镀层颜色不均匀。
解决办法：•定期检查电解液浓度，确保其均匀。
•彻底清洗基材的表面，确保表面无污染和缺陷。
3. 氧化问题氧化是电镀过程中另一个常见的问题，可以影响镀层的附着力和外观。
主要原因如下：原因一：电解液中的氧化物电解液中含有氧化物，而这些氧化物经常与电解液中的金属离子发生反应，从而导致镀层表面氧化。
原因二：镀层表面缺氧缺乏足够的电解气体氧分子也会导致金属离子表面氧化。
解决办法：•检查电解液中氧化物的含量，并确定其是否应该加入或减少。
•向电解液中添加抗氧化剂。

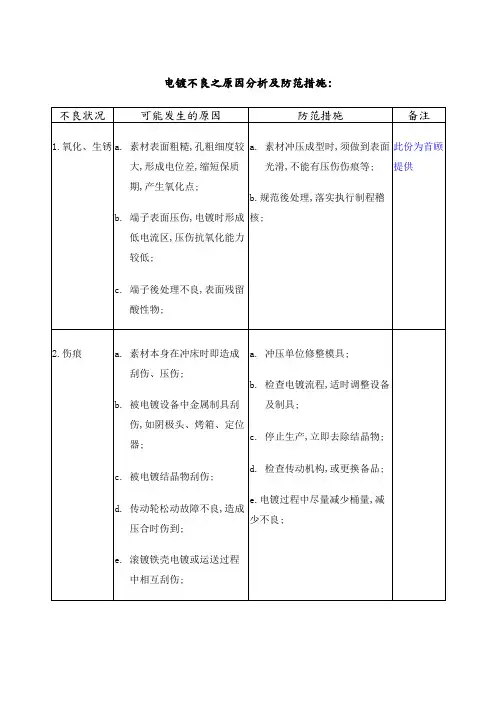

电镀不良之原因分析及防范措施
2.伤痕
a.素材本身在冲床时即造成刮伤、压伤;
b.被电镀设备中金属制具刮伤,如阴极头、烤箱、定位器;
c.被电镀结晶物刮伤;
d.传动轮松动故障不良,造成压合时伤到;
e.滚镀铁壳电镀或运送过程中相互刮伤;
a.冲压单位修整模具;
b.检查电镀流程,适时调整设备及制具;
c.停止生产,立即去除结晶物;
a.
1.检查後调整;
2.检查送风机滤纲及各风嘴,管路有无漏气,不良清洁调整;
b. 检查D4、D5槽之水质、水洗步骤,热水洗温度及水质,不良更换;
7.密着不良
指镀层有剥落、脱皮、起泡等现象
a.前处理不良,如剥镍;
b.阴极接触不良放电,如剥镍、剥锡铅;
c.镀液受到严重污染;
d.产速太慢,底层再次氧化,如镍层在金槽氧化,剥锡铅;
b.检查分析数据及hull cell片检查;
c.检查导轮、电刷接触不良清洁或更换;
d.检查分析数据;
e.清上槽;
22.焊锡不良
a.锡铅电镀液受到污染;
b.光泽剂过量,造成镀层碳含量过多;
c.电镀後处理不良梭液残存、水质不佳、盐类生成、异物附着;
d.密着不良;
e.电镀时电压过高,造成镀件热氧化、钝化;
3.镍槽污染;
4.镍槽内线材位置未於槽中;
e.镍金不良;
1.金槽电压过高;
2.金槽内线材位置未於槽中;
a.检查;
1.测485-E含後调整;
2.依操作手册检查;
3.检查後调整;
b.测PH,SP,GR值,不良更换;
1.检查导轮清洁,端子电刷接触情形,不良更换;
2.检查分析数据,及HULL CELL片;
c.检查後调整；
电镀不良的一些情况和解决方法
电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的塬因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到 1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免停机，若无法避免时，剪除不良4)立即检查温控系统，并重新设定温度5)提高电流密度6)补足不泽剂传动轮7)清洁传动轮8)立即去除泡沫9针孔：指成群、细小圆洞状(似被钟扎状)可能发生的塬因：改善对策：1.操作的电流密度太 1.降低电流密度2.电镀溶液表面张力过大，湿润剂不足。
金属电镀出现不良现象的原因与解决方法
钝化外观偏浅（呈蓝带黄或金黄）
孔位颜色过深
钝化外观不均
耐腐蚀性能达不到要求
孔位周围发白
孔位颜色过深，呈现焦黄色
钝化后工件发花（呈地图纹状）
1、pH值过高 2、药液杂质过多 3、槽液浓度偏低 ①PH值过高 ②时间过短 ③Cr3+浓度低
1、调整pH值 2、排去1/5旧槽液，重新以原液补充添加 3、补加A01-435DC ①加入适量硝酸 ②延长钝化时间 ③ 加入适量原液 ①加入硝酸 ②排污，补充建浴液 ③加强搅拌 ①加碱升高PH值
产品颜色过浅，呈金黄色而不是五彩
①PH值过高 颜色不均匀，产品出现花斑（地图状花纹） ②或杂质太多 ③槽液循环搅拌不良 孔位发白、工件边缘泛紫光 ①PH值过低
黑锌
不良现象 原因 1、PH值过低 2、槽液中铁离子过高 3、槽液温度过高 4、钝化时间过短 5、B剂浓度不足 6、电镀外观过于光亮 1、pH值偏低 2、温度偏高 3、钝化时间过短 4、搅拌不足 1、pH值偏低 2、钝化时间过长 3、槽液温度偏高 处理 1、校正酸度计，调整PH值至操作范围 2、更新部份槽液或重新建浴 3、降低槽液温度 4、延长钝化时间 5、适当补充B剂 6、调整电镀 1、调高pH值至操作范围 2、降低温度 3、适当延长钝化时间 4、增强搅拌 1、调高pH值至操作范围 2、缩短钝化时间 3、降低温度
1）镀液中锌离子浓度应维持在10～15g/L 2）保持槽液温度20～30℃ 3）见A项第2点 4）控制氢氧化钠浓度在100～150g/L保持氢氧化钠与锌离子浓 度之比在10～12之间。 1）分析调整。控制锌离子浓度在10～15g/L，氢氧化钠浓度与 锌离子的比值10～12为宜。 2）适量补加A02-350A光剂。 3）降低电流密度。 4）保持槽液温度20～30℃。 1）分析调整，控制锌离子浓度在10～15g/L，氢氧化钠浓度与 锌离子的比值10～12为宜。 2）根据霍尔槽试片，适量补加A02-350B光剂。 3）提高电流密度。 1）在工艺允许使用范围内提高锌离子浓度。 2）根据霍尔槽试片，适量补加A02-350A光剂。 3）加净化剂C或软水剂D。 4）加强前处理。 适当增加A02-350B用量;在过滤机加入锌粉及助滤剂硅藻土以除 杂
电镀件常见不良原因分析
电镀件常见不良原因分析A.麻点、杂质、颗粒原因：1.镀槽内杂质太多 2.过水缸太脏对策：1.加强电解以及过滤，定期清缸 2.勤换过水缸的清水B.漏镀原因：1.部品表面有缝隙藏铬酸 2.钯水浓度偏低，沉钯不到位3.解胶不足或过度4.沉镍料不足对策：1.加强中和，消除铬酸 2.提高钯浓度，加强摇摆3.根据漏镀位置，提高或降低解胶浓度4.沉镍加料C.针孔原因：1.润湿剂不足 2.有机杂质过多 3.硼酸含量和温度太低对策：1.补加润湿剂 2.用双氧水活性炭处理 3.分析硼酸浓度，将镀液加温D.变形原因：1.素材本身变形 2.上挂挂具弹力大小及适用性3.粗化缸或烤箱的温度过高4.包装方式不合理对策：1.优化成型参数，改善变形 2.选择合适的挂具3.将温度调整到合理的范围4.改用合理的包装方式E.烧焦原因：1.主盐浓度太底 2.镀液温度太低3.硼酸含量不足，PH高4.润湿剂过量对策：1.分析成分后补充 2.提高温度至50-60摄氏度3.补充硼酸，调整PH值4.采用活性炭吸附F.镀层起皮a.部品和镀层间原因：1.三价铬含量过高 2.粗化时间过短对策：1.调整三价铬含量 2.延长粗化时间b.铜层和其他镀层间原因：1.活化不到位 2.导电柱导电不良对策：1.增加活化酸含量 2.随时检查导电柱的相关情况G.镀层脆性大原因：1.光亮剂过量 2.有机杂质污染3.金属杂质过高4.六价铬污染对策：1.调整PH值3.0-3.5电解消耗 2.用活性炭双氧水处理3.加入TPP除杂剂4.用保险粉处理H.颜色偏亮或偏哑原因：1.光亮剂量的多少 2.酸铜缸和镍缸的电流大小的时间长短对策：1.添加或稀释缸液中的光亮剂成分2.将酸铜缸和镍缸的时间和电流大小调整至合理的工艺范围I.毛刺原因：1.素材本身有毛刺 2.水口设计不合理3.镀液中有悬浮微粒4.铁离子在高PH下形成氢氧化物沉淀，附在镀层中对策：1.模具型修或优化成型参数 2.更改水口或增加外框保护3.连续过滤4.调整PH至5.5加入QF除铁粉，防止铁工件掉入槽中J.脏污、水渍原因：1.缸水未清洁干净 2.后处理过热水不完全和时间短3.手直接接触部品4.电导率太高对策：1.换水或用活性炭吸附 2.部品要全部浸在热水缸中，时间延长至1分钟3.从产品下挂到包装入箱，杜绝用手接触产品，戴手套或指套，个别产品要包白纸4.调整电导率K.镀层结合力差原因：1.除油不彻底 2.亲水不充分 3.酸活化不均匀 4.三水洗缸水不干净对策：1.调整除油缸温度和浓度 2.调整亲水缸温度和组份浓度，使其浸润充分和缸水浓度正常3.调整硫酸浓度、时间和电流至合理的工艺要求4.定时清理和更换缸水。
电镀不良原因分析及对策
镀层表面起泡 脱皮
再放入40℃条件下1h，最后再在室温中放置15min。如此循环4次，如果镀层表
面状态和结合力均无变化则为合格
所谓剥离试验，是在制品电镀的样片上切取1！2cm宽的镀层，橇起一头，
用垂直于基体的力拉镀层，并测定剥离镀层时所需的力，其单位为kg/cm。一般剥
离在0.45kg/cm以上则为合格。
可观察到许多微小的凹坑，但手摸时无粗糙感。这种故障产生在酸性镀亮铜工
序中，其产生原因及排除方法如下：
（1）空气搅拌太剧烈。应停用空气搅拌，采用阴极移动，为了防止产生过多的
铜离子，每天下班时应用少量的双氧水经稀释后加入镀液中。
（2）阴极电流密度太大。应适当减小，一般电流密度应控制在2~3A/d㎡。
（3）组合光亮剂的组成不平衡。应适当提高镀液中硫酸含量，降低硫酸铜的含
量，镀液内可添加适量的聚乙二醇和聚二硫二丙烷磺酸钠。
（4）当粗化过度或清洗不良时，敏化和活化反应会构成核状物，导致镀层表
面沉积出凸起的细沙粒状的麻点。对此，应适பைடு நூலகம்调整粗化和水洗工艺条件。
（5）电镀铜时阳极泥混入镀液中，或挂钩接触部位金属脱落混入镀液中。对
此，应严格按照工艺规程进行操作。
（6）使用催化剂时，制品表面未完全分解。应适当调整催化工艺条件。
a、应注意制品的漂浮性。因塑料比重较小，其漂浮性比金属件大，尤其是整 组挂具，在进入镀液时，受浮力影响困难使导电部位脱离电极棒。因此，在设 计时最好采用弹簧或螺钉夹紧，特别是采用自动生产线时更应注意这一问题。
b、应注意制品的变形。由于制品的刚性较差，挂具所用的钢丝直径和触点位 置都会影响到制品的变形。在设计时，应尽量采用托、夹等方法，尽可能避免 撑、插、顶、压。如果必须采用后一类方法时，支撑点尽可能安放在孔内侧的 根部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀件常见不良原因分
析
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电镀件常见不良原因分析A.麻点、杂质、颗粒
原因：1.镀槽内杂质太多2.过水缸太脏
对策：1.加强电解以及过滤，定期清缸2.勤换过水缸的清水
B.漏镀
原因：1.部品表面有缝隙藏铬酸2.钯水浓度偏低，沉钯不到位
3.解胶不足或过度
4.沉镍料不足
对策：1.加强中和，消除铬酸2.提高钯浓度，加强摇摆
3.根据漏镀位置，提高或降低解胶浓度
4.沉镍加料
C.针孔
原因：1.润湿剂不足2.有机杂质过多3.硼酸含量和温度太低
对策：1.补加润湿剂2.用双氧水活性炭处理3.分析硼酸浓度，将镀液加温
D.变形
原因：1.素材本身变形2.上挂挂具弹力大小及适用性
3.粗化缸或烤箱的温度过高
4.包装方式不合理
对策：1.优化成型参数，改善变形2.选择合适的挂具
3.将温度调整到合理的范围
4.改用合理的包装方式
E.烧焦
原因：1.主盐浓度太底2.镀液温度太低
3.硼酸含量不足，PH高
4.润湿剂过量
对策：1.分析成分后补充2.提高温度至50-60摄氏度
3.补充硼酸，调整PH值
4.采用活性炭吸附
F.镀层起皮
a.部品和镀层间
原因：1.三价铬含量过高2.粗化时间过短
对策：1.调整三价铬含量2.延长粗化时间
b.铜层和其他镀层间
原因：1.活化不到位2.导电柱导电不良
对策：1.增加活化酸含量2.随时检查导电柱的相关情况
G.镀层脆性大
原因：1.光亮剂过量2.有机杂质污染
3.金属杂质过高
4.六价铬污染
对策：1.调整PH值3.0-3.5电解消耗2.用活性炭双氧水处理
3.加入TPP除杂剂
4.用保险粉处理
H.颜色偏亮或偏哑
原因：1.光亮剂量的多少2.酸铜缸和镍缸的电流大小的时间长短
对策：1.添加或稀释缸液中的光亮剂成分
2.将酸铜缸和镍缸的时间和电流大小调整至合理的工艺范围
I.毛刺
原因：1.素材本身有毛刺2.水口设计不合理
3.镀液中有悬浮微粒
4.铁离子在高PH下形成氢氧化物沉淀，附在镀层中对策：1.模具型修或优化成型参数2.更改水口或增加外框保护
3.连续过滤
4.调整PH至
5.5加入QF除铁粉，防止铁工件掉入槽中
J.脏污、水渍
原因：1.缸水未清洁干净2.后处理过热水不完全和时间短
3.手直接接触部品
4.电导率太高
对策：1.换水或用活性炭吸附2.部品要全部浸在热水缸中，时间延长至1分钟3.从产品下挂到包装入箱，杜绝用手接触产品，戴手套或指套，个别产品要包白纸
4.调整电导率
K.镀层结合力差
原因：1.除油不彻底2.亲水不充分3.酸活化不均匀4.三水洗缸水不干净
对策：1.调整除油缸温度和浓度2.调整亲水缸温度和组份浓度，使其浸润充分和缸水浓度正常
3.调整硫酸浓度、时间和电流至合理的工艺要求
4.定时清理和更换缸水。
