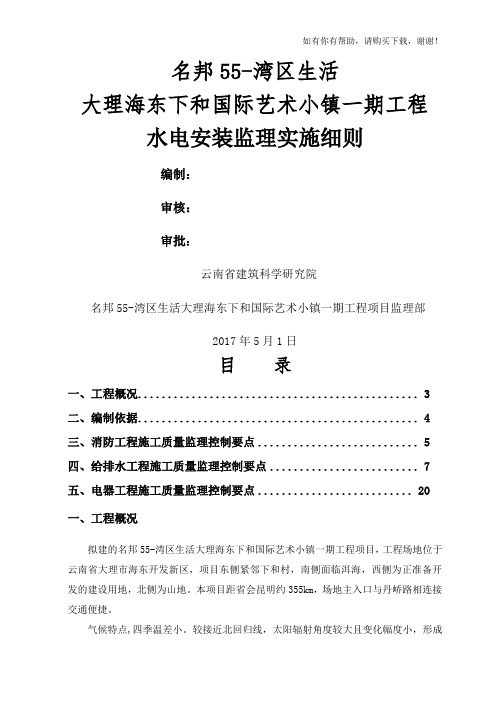

名邦55-湾区生活大理海东下和国际艺术小镇一期工程水电安装监理实施细则编制：审核：审批：云南省建筑科学研究院名邦55-湾区生活大理海东下和国际艺术小镇一期工程项目监理部2017年5月1日目录一、工程概况 (3)二、编制依据 (4)三、消防工程施工质量监理控制要点 (5)四、给排水工程施工质量监理控制要点 (7)五、电器工程施工质量监理控制要点 (20)一、工程概况拟建的名邦55-湾区生活大理海东下和国际艺术小镇一期工程项目，工程场地位于云南省大理市海东开发新区，项目东侧紧邻下和村，南侧面临洱海，西侧为正准备开发的建设用地，北侧为山地。
本项目距省会昆明约355km，场地主入口与丹峤路相连接交通便捷。
气候特点,四季温差小。
较接近北回归线，太阳辐射角度较大且变化幅度小，形成年温差小，四季不明显的特点，属于亚热带和暖温气候带，冬暖夏凉，四季如春，日照充足，雨热同季，干湿分明。
常年主导风为西南风，是全市光热资源丰富而降雨量较小的浅沙丘地区。
本工程安装施工阶段涉及的内容较多。
本细则包括质量控制依据、质量控制的主要工作及方法、质量控制的重点内容及部位、质量控制的操作程序及方法。
主要分部工程有消防自动报警系统、通风空调系统、给排水系统、电气安装、电梯安装。
其中地下车库主要有通风、空调、消防自动报警、消防广播、闭路监视电视系统、喷淋系统、消火栓系统、给排水系统、供配电系统、照明及事故照明、接地装置等；地上酒店部分主要暖通、给排水、照明等；屋面避雷装置。
因此监理部针对安装工程将采取有效措施确保质量好、投资省、速度快、安全、节能的监理工作总体目标。
各参建单位：建设单位：大理万德置业设计单位：深圳市建筑设计研究总院地质勘察单位：云南南方地勘工程总公司监理单位：云南省建筑科学研究院施工单位：昆明三建建设集团（主体施工单位）云南沙坝建筑工程（土石方开挖施工单位）大理东旭建筑工程（毛石挡墙施工单位）二、编制依据1.已批准的本工程监理规划2.施工图纸和工程变更联系单3.经监理批准的施工组织设计4.《建筑给水硬聚乙烯管道施工及验收规程》（CECS41:2015）5.《建筑给水钢塑管管道工程技术规程》（CECS125：2001）6.《建筑排水硬聚乙烯管道工程技术规程》（CJJ/T29-2010）7.《建筑给水排水有采暖工程施工质量验收规范》GB50242-20028.《建筑工程监理规范》 GB50319－20139.《建筑工程施工质量验收统一标准》 GB50300－201310.《中华人民共和国工程建设标准强制性条文——房屋建设部分》（2002版）。
【精编】美林谷冰雪生态小镇服务配套区一期工程脚手架施工方案

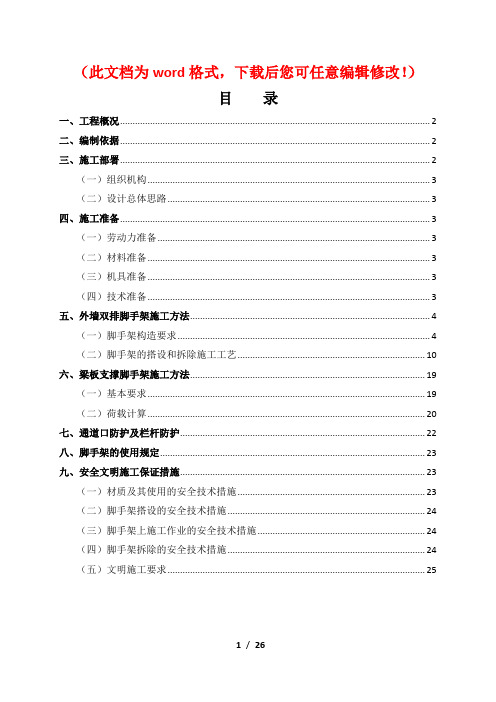

（此文档为word格式，下载后您可任意编辑修改！）目录一、工程概况 (2)二、编制依据 (2)三、施工部署 (2)（一）组织机构 (3)（二）设计总体思路 (3)四、施工准备 (3)（一）劳动力准备 (3)（二）材料准备 (3)（三）机具准备 (3)（四）技术准备 (3)五、外墙双排脚手架施工方法 (4)（一）脚手架构造要求 (4)（二）脚手架的搭设和拆除施工工艺 (10)六、梁板支撑脚手架施工方法 (19)（一）基本要求 (19)（二）荷载计算 (20)七、通道口防护及栏杆防护 (22)八、脚手架的使用规定 (23)九、安全文明施工保证措施 (23)（一）材质及其使用的安全技术措施 (23)（二）脚手架搭设的安全技术措施 (24)（三）脚手架上施工作业的安全技术措施 (24)（四）脚手架拆除的安全技术措施 (24)（五）文明施工要求 (25)脚手架施工方案一、工程概况本工程位于内蒙古赤峰市喀喇沁旗美林谷内，处于谷域麻秸秆沟内。
建筑物在地势较缓的山坡上，各建筑物▽±0.000m绝对高程随地势变化而变化。
规划用地面积36409.46m2，总建筑面积20533.42m2。
商业楼分为S-1#楼、S-2#楼，共计2栋楼，均为框架结构，屋面为坡屋面，外墙面保温墙面，装饰材料为石材和涂料，商业楼建筑单层面积最大5570.19m2，最小403.50m2。
外形尺寸最大194.51m×38.7m，最小38.00m×40.50m。
其中S1地下1层，地上5层，檐高20.10m，S2地下1层，地上2层，檐高9.3m。
建设单位是XXX房地产开发有限公司，设计单位是XXX建筑工程设计有限公司。
本工程设计檐高最高为20.10m，外脚手架加顶层防护栏杆总高度22m。
外脚手架高度均不超过24m。
二、编制依据1、设计图纸美林谷冰雪生态小镇服务配套区一期工程商业楼S1、S2建筑图及结构施工图。
2、有关标准、规范、文件《建筑施工脚手架实用手册》《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)《建设工程安全生产管理条例》国务院令第393号3、施工组织设计：美林谷冰雪生态小镇服务配套区一期工程施工组织设计三、施工部署（一）组织机构外墙脚手架搭设由外架工长负责组织实施，其他人员配合。
格林小镇2#楼安全文明施工方案
格林小镇2#楼安全文明施工方案安全文明施工方案洛阳银杏园1＃、2＃住宅楼编制单位：随州西城建设工程有限公司编制单位：批准单位：编制日期：安全文明施工专项方案年月日１安全文明施工方案第一篇工程概况建设项目为洛阳银杏社区2栋住宅楼和洛阳银杏园1栋住宅楼。
工地位于洛阳镇。
本工程结构形式为：2号楼为六层砖混结构，建筑面积3811.81，建筑高度21.7米（室外地面至屋脊）；1号楼为砖混结构，建筑面积2109.6o，建筑高度19.0m（室外地面至屋脊）。
设计等级为三级，安全等级为二级，耐火等级为三级，抗震设防烈度为六级，设计合理使用年限为50年。
第二篇安全生产、文明施工管理一、安全组织与管理：（一）组织机构1、建立安全生产文明施工领导小组，由项目经理任组长，安全员为副组长，施工员、材料员等其他（根据需要）为组员，明确岗位责任，奖罚兑现。
2、根据施工组织设计和公司要求，结合施工现场实际情况，制定施工现场安全生产文明施工制度奖惩办法。
3、凡安全防护措施不齐备，存在严重隐患。
或管理人员盲目指挥，安全无保证一时，安全员有权令其停工，坚持一票否决制。
（二）安全管理目标没有人员死亡。
无重伤事故，全年轻伤率不超过3‰。
无火灾及重大交通责任事故。
一般事故隐患整改率达95％以上。
特殊工种全部持证上岗。
施工现场安全合格率100%，优良率50%以上。
全面达到安全标准，努力创建全市文明工地。
２安全文明施工计划的安全目标（伤亡事故控制目标、安全标准、文明施工目标）应每年、每月进行控制。
目标分解到人，责任落实到人，考核到人。
（3）安全生产基本要求1、贯彻“安全第一，预防为主”方针，管生产必须管安全，做到安全工作与生产任务同时计划、同时布置、同时检查、同时总结、同时评比，安全防护措施提前施工，经验收合格后交付使用。
2.加强安全生产宣传教育。
劳动者上班后，应当根据登记人数召开会议，宣传有关法律、法规。
项目部应与每个人签订安全生产合同，未经教育培训和签订合同的人员不得上岗。
机电工程安装施工技术要点初探_1
机电工程安装施工技术要点初探发布时间：2021-07-14T07:27:47.958Z 来源：《防护工程》2021年8期作者：宫韦笛[导读] 随着科学技术的不断创新，建筑工程的规模不断扩大，机电设备种类也发生了更多的变化，其功能和结构也更加复杂。
相应的自动化机电设备应用在工农业生产过程中，要使用在施工项目中引入机电设备，才能起到机电安装的作用。
机电工程要结合机电安装要求，准确把握机电设备安装施工技术要点，确保机电设备安装工作顺利开展，提高机电安装工程质量。
宫韦笛中煤能源新疆煤电化有限公司新疆乌鲁木齐 831799摘要：随着科学技术的不断创新，建筑工程的规模不断扩大，机电设备种类也发生了更多的变化，其功能和结构也更加复杂。
相应的自动化机电设备应用在工农业生产过程中，要使用在施工项目中引入机电设备，才能起到机电安装的作用。
机电工程要结合机电安装要求，准确把握机电设备安装施工技术要点，确保机电设备安装工作顺利开展，提高机电安装工程质量。
关键词：机电工程；安装施工技术引言在工农业生产及生活水平不断提高的现代社会，人们在日常生产、生活中对于机电设备也就有了更高的需求，它创设了更先进的生活环境，对于建筑中的机电来说，它包括大型机电设备的安装工作、火力发电、锅炉本体及相关设备安装，消防工程、弱电工程、排水工程以及电气系统等多个部分，而且在不同的时代有着不同的安装工艺，近年来，机电安装的技术和材料愈加复杂，在这种背景下，机电安装施工管理就具有了一定的重要意义。
1建筑机电安装工程的主要特点1.1应用范围广建筑机电安装工程的应用范围十分广泛，纵观当前国内国外建筑工程，凡是包含电力应用的工程，都需要通过机电安装工程来实现电力供应。
目前，无论是普通的居民住宅建设、公共建筑建设，还是工业厂房建设，机电安装工程已成为不可或缺的重要工程和重要指标。
在机电安装施工中，具体根据房屋建筑类别与需求，采取差异化施工方式，保障该工程安全有序运行。
某小镇施工临时用电技术标准概述
临时用电配电箱防护要求
栏杆颜色可根据歌林绿作为主色调进行调配
临时用电配电箱防护要求
配电箱
栏杆颜色可根据歌林绿作为主色调进行调配
➢第一部分 临时用电三项原则及配电系统 ➢第二部分 临时用电之箱变 ➢第三部分 配电箱及开关箱 ➢第四部分 接地接零保护及防雷 ➢第五部分 配电线路 ➢第六部分 施工机具
三、配电箱内电器装置的要求
电箱内的电器必须可靠、完好，严禁使用破损不合格的电器元件。电器元件之间排列的间距：并列之间为30mm,电器 元件至安装板边之间为40mm。
总配电箱的电器配置有；装设电压表、电流表、电度表，设置漏电保护器、总隔离开关、总过载短路保护电器，分路 隔离开关、分路短路、过载保护电器，漏电保护器同时具有短路、过载保护功能的可不设短路、过载保护电器。
箱变基础平面尺寸
电箱变基础剖面尺寸
箱变基础接地平面
箱变接地网布置要求
箱变接地网布置要求： 1.水平接地距箱变配电室外壳中心2.0m敷设，接网外各角做成圆弧形，圆弧 半径不小于3m，焊接部位需要做防腐处理，接地扁钢和钢管均为热浸镀锌。 2.水平接地采用50*5热镀锌扁钢，垂直接地极采用60热镀锌钢管水平接地体 预埋0.8m.所有交叉连接均可靠焊接，垂直接地体与水平接地体亦可靠焊接。 3.箱变中性点采用单独接地，接地电阻小于等于1欧姆。 4.实测接地电阻小于等于4欧姆，否则采取加大接地网面积等措施。
TN-C-S接零保护系统示意图
D
人工接地体的规格
材料名称
圆 钢（直径）
角 钢（厚度）
钢 管（壁厚）
扁钢
载面 厚度
最小规格（mm） 10 4 3.5 4.8 6
接地装置的敷设要求
建筑工程管理-美林小镇工程冬季施工方案 精品
目录1、编制依据 (2)2、工程概况 (2)3、施工布署 (2)4、主要施工方法 (5)5、质量保证措施 (12)6、安全、消防措施 (14)7、环境保护 (16)8、热工计算 (17)1、编制依据：1.1JGJ104-97《建筑工程冬期施工规程》1.2GB50204-20XX《砼结构工程施工质量验收规程》1.3DBJO1-51-2000《建筑安装工程资料管理规程》1.4美林小镇施工图1.5企业:质量环境体系 140002、工程概况工程位于顺义区城南侧机场高速路西侧杨林大道，北京会计学院对面，北有天竺路、林阴路、西有京顺路，南侧与丽新花园相对应。
美林小镇由51幢公寓住宅别墅楼及会所组成，总建筑面积90277.96m²,其中会所4284.56 m²,套用房800 m²,占用面积151975.5 m²,均为复式建筑,共分9种户型有独立或联体式,公寓首层均有小院和室外停车场,本工程可供286户入住,小区内设循环道路，除G户型无地下室外其余均有地下室一层,循环道以外基本为四层建筑，循环道以内为三层个别为二层。
结构除会所外均为剪力墙，基础除G型为条基外其余均为筏板基础。
砼强度等级：G户型C20、会所C30底板及地下室外墙S8，其它户型：底板、地下室外墙C25.S6，其余为C20。
3施工布署依据JGJ104-97《建筑工程冬期施工规程》第1.0.3条冬期施工期限划分原则：根据当地多年气象资料统计，当室外日平均气温连续5d稳定低于50C即进入冬期施工；当室外日平均气温连续5d高于50C时解除冬期施工，根据北京往年的气候情况在11月中旬将进入冬期施工。
冬期施工分为初冬、严冬及暖冬三步，施工期间主要按严冬考虑，重点是砼施工。
从11月5日开始对大气进行测量，测出平均气温，如连续5d低于50C或最低气温降至00C和00C以下，即表示进入初冬冬期施工，平均气温稳定低于00C表示进入严冬冬期施工，一般在12月底，2月下旬进入暖冬冬期施工。
(最新经营)风情小镇土建监理细则
前言工程建设质量控制是建设项目的核心，是决定工程成败的关键。
施工阶段的质量控制不但是施工监理工作的重要核心内容，也是工程项目质量控制的重点。
工程施工质量控制的目的是确保工程项目质量目标全面实现，提高工程项目的投资效益、社会效益和环境效益。
为确保三大效益的实现，提高工程建设监理水平，充分落实监理大纲及监理规划，使监理工作有序开展并顺利进行，结合本工程特点，特编制以下监理实施细则，以使监理规划具体化，便于施工现场监理人员操作实施。
1.工程项目概况（一）工程基本情况：（二）工程项目一览表：（三）参与建设的关联单位：参与建设的关联单位2.监理工作流程工程项目施工阶段的监理是工程项目完成施工招、投标工作，签订建设工程施工合同以后，从工程项目承建单位进场准备，审查施工组织设计开始，一直到工程竣工验收，竣工资料移交存档的全过程。
·本工程使用图集：《砼结构施工平面整体表示方法制图规则和构造详图》03G101-1-4《地沟及盖板03J331》中南地区建筑构造通用图集《中南ZJ配图图集》合订本建筑电气通用图集92BB系列《标准加气混凝土砌块砌体构造图集琼02J03》《琼98HG结构构件配件图集》使用的标准与规范《建筑施工施工验收规范》《建筑施工施工验收标准》《建筑施工安全检查标准》《建设工程监理规范》《混凝土异形柱结构技术规程》《工业建筑防腐蚀设计规范》2．1施工阶段工程质量控制工作流程：（3.监理工作的质量控制要点及目标值：3．1施工准备阶段的质量控制在工程建设中影响工程质量的主要有“人、材料、机械、方法和环境”五大重要因素。
因此事前对这五方面进行全面、严格的控制，是保证工程质量的关键。
3.1.1对施工队伍及人员的质量控制人是直接参与工程建设的决策者、组织者、指挥管理者和操作者。
人是施工的主体，是工程产品形成的直接创造者。
人员素质的高低及质量意识的强弱都直接影响到工程产品的优劣。
监理工作的重要任务之一就是把好施工人员质量关。
机电产业标准厂房及配套设施建设项目专项施工方案(doc 74页)
如有你有帮助，请购买下载，谢谢！A2施工组织设计(方案)报审表工程名称：灵山县陆屋临港产业园机电产业标准厂房及配套设施建设项目编号：014 致：广西恒基建设工程咨询有限公司 (监理单位)我方已根据施工合同的有关规定完成了灵山县陆屋临港产业园机电产业标准厂房及配套设施建设项目工程模板工程专项施工方案工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。
附：模板工程专项施工方案承包单位（章）广西大业建设集团有限公司项目经理_____________________日期年月日专业监理工程师审查意见：专业监理工程师_____________________日期年月日总监理工程师审查意见：项目监理机构___________________总监理工程师___________________日期年月日灵山县陆屋临港产业园机电产业标准厂房及配套设施建设项目工程模板工程专项施工方案施工单位：广西大业建设集团有限公司编制：审核：审批：日期：2017年05月10日目录第一节、编制依据............................................................................................错误!未定义书签。
第二节、工程概况............................................................................................错误!未定义书签。
第三节、人力、机械、材料等资源准备........................................................错误!未定义书签。
第四节、进度计划............................................................................................错误!未定义书签。
小镇B区安全施工组织总设计概述
青特小镇B区1.2期（29-33#、50#、52-53#、55-57#楼及地下车库）安全施工组织设计编制人：审核人：天元建设集团308项目部年月日第1章编制依据1、《中华人民共和国安全生产法》2、《建设工程安全生产管理条例》3、《施工现场临时用电安全技术规范》（JGJ46-2005）4、《建筑施工安全检查标准》（JGJ59-99）5、《建筑施工高处作业安全技术规范》（JGJ80-91）6、《龙门架及井架物料提升机安全技术规范》（JGJ88-92）7、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）8、国家、行业、山东省及青岛市发布的有关安全文明、环保施工的规定。
第2章工程概况2.1、工程总体概况:本工程为青特小镇B区项目的建筑工程，位于青岛市城阳区春阳路以北驯虎山路以西，西侧为社区住宅，北侧为社区小学。
是由青岛青特华睿置业有限公司开发建设，总建筑面积77368.28m2,建筑高度最高为52.400米的住宅工程。
整个工程包括，50#、52#、53#、55-57#楼多层住宅，29-33#高层住宅及地下车库（人防车库），地下车库为框剪结构，人防车库；单体结构形式分为剪力墙结构和框架结构；基础形式：筏板基础和独立基础。
本工程土方开挖、基坑支护、门窗工程、精装修、楼梯扶手、电梯安装、通风空调、入户门等由建设单位另行发包施工。
工程情况如下表：第3章 安全技术施工措施项目部安全体系结构3.1、安全目标设置：1、杜绝重大伤亡事故、重大设备损坏事故和重大火灾事故的发生；2、百万元产值重伤率控制在1以内和千人轻伤负伤率2以内；3、在建工程安全报监率达100%；报监工程安全达标率100%；建筑起重机械注册登记率达100%。
在用的建筑机械、安全防护用具须通过检测机构检测，检测合格率达100%；4、对报监工程全部进行建设工程安全生产评定,合格率100%;项目经理：赵世友施工负责人：佟国田 安全负责人：曹献学施工班组长操作工人材料员 ：郝梓成 安全员：曹献学 技术员 ： 高太国 质检员 ： 张 磊 统计员 ：张海波5、项目负责人、专职安全生产管理人员经建设行政主管部门或者其他有关部门考核合格，持证率达100%；6、持续改进集团环境安全管理体系有效运行，确保内、外部监督审核顺利通过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水、排水、供热及采暖管道安装
各种管材支架最大间距
公称直径（mm） 支撑的最 大间距（ m） 保温管 不保温 管 15 2 2.5 20 2.5 3 25 2.5 3.5
（镀锌钢管管道）
32 2.5 4 40 3 4.5 50 3 5 65 4 6 80 4 6 100 4.5 6.5 125 6 7 150 7 8 200 7 9.5 250 .8 11 300 8.5 12
坡 度 要 求
1 2 3
4
5 6
125
150 200
15
10 5
10
7 5
室内给水安装要求
热水管为红色线条，冷水管为蓝色线条
热水管在上面，冷水管在下面，热水 管在左面，冷水管在右面。
室内给水沿吊顶明敷，支吊架间距水 平直管段500mm，垂直段900mm。管 转弯处需在接头两端加支架固定。
室内排水安装要求
管道阀门标识
1.管道阀门标识清楚。 2.过墙管孔洞应防火封堵美观。
屋面管道过桥
屋面管道设置过桥并做“请勿踩踏”标记
地漏安装
地漏开孔位在整块砖中心 蹲便器安装6块地砖的中心。
屋面排水口
屋面排水口推荐做法
屋面排水口
屋面排水口安装凸型罩子防杂 物堵塞。
管道标识
屋面管道要求
管道做支墩
防踩踏措施
管道排列及标识
管道分支标识
穿墙洞封堵用装饰边装饰， 管道排列水平、整齐。
机房内设备管道
管道弯头外护皮虾弯做法
分支管间距一致、支架统一做止水墩。
管道细部做法
冷冻机房设备排布合理、美观
管道回弯做法
支架镀锌角钢圆角处理
弯头处支架固定
管道细部做法
穿墙管封堵做止水台、装饰圈装饰
穿墙管封堵后做装饰圈装饰
母线槽安装
穿楼板洞防火封堵，做警示标识。
裸露金属部分必须接地可靠
电缆桥架安装
1、选用配置要求
2、对桥架、线槽标识的要求
电缆桥架安装
3、电缆桥架、线槽敷设时的防火要求（容易忽视，品质待提升的内容）
电缆桥架安装
电缆桥架过建筑伸缩沉降缝，采 用伸缩接头做法。
电缆桥架跨接线应作螺栓连接。
电缆桥架安装
管道组合支吊架 建筑给水排水及采暖工程 （管道支架）
管道组合支吊架设置正确、间距合规、使用 方便。
屋面透气管
建筑给水排水及采暖工程 （屋面透气管）
3
1.通风管应出屋面300mm，但必须大于最大积雪厚度；在经常有人停留的平屋顶上， 通气管应高出屋面2m，并应设置防雷装置。 2.透气管顶端应安装透气帽。 3.出楼板管根部封堵做止水台。
苏州歌林小镇机电工程技术要求
第 五 章
人防 工程 机电 安装
第 四 章
第 三 章
第 二 章
第 一 章
建筑 通风 建筑 建筑 智能 与空 电气 管道 化工 调工 工程 工程 程 程
第一章 建筑管道工程
室内工程
室内给水系统 室内排水系统 室内热水供应系统
卫生器具安装
室内采暖系统
室外工程
工艺流程
施工准备→配合土建预留、预埋→管道支架制作→附件检验→ 管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。
避雷网（带）转弯处应设圆弧弯
防雷、接地安装
接地测试点做法、标记
防雷接地安装
1.引下线采用圆钢或扁钢（一般采用圆钢），圆钢直径为8mm；扁钢截面 积为48mm2，厚度为4mm。 2.引下线应镀锌，焊接处应涂防腐漆，当引下线长度不足，需要在中间 接头时，引下线应进行搭接焊接。扁钢引下线搭接长度不应小于宽度的 的2倍，最少在三个棱边处焊接；引下线为圆钢时，搭接长度不应小于圆 钢直径6倍，且应在两面焊接。
各类一开关下口平齐、标高一致， 封闭严密，布置美观。
金属线盒与饰面平齐，导经有余量， 护口齐全，线色正确。
吊顶灯具安装
第三章 通风与空调工程
一、风管系统安装的技术要求
风管支 吊架制 作与安 装要求
风管系 统的安 装要求
不绝热风管的支架间距如无设计要求时：①水平安装，风管直径或 大边长<400mm，间距不超过4m，风管直径或大边长≥400mm，间 距不超过3m；②垂直安装，间距不应大于4m，但每根立管的固定 件不应少于2个。 绝热风管的支架间距由设计确定，一般为2.5～3m。
电箱、柜配线
多股导线绞接时应顺时针绞接紧密，搪锡饱满。导线采用压接帽时，压 接后应检查导线无松动，压接帽绝缘层无破裂。成排插座并线时，保护 接地（PE）和接零（PEN）线禁止串联连接。
电箱、柜配线
回路接线应按相序分别颜色：A相-黄色，B相-绿色， C相-红色，零线-蓝色，接地-黄绿双色线。接地线应 设置专用接地螺栓。
空调机房管路 优秀做法
空调机房管路 优秀做法
空调机房管路标识
标识清楚、阀门布置不平顺直、保温美观
建筑智能化系统组成
综合布线系统 语音通话系统 CA 通信自动化 计算机网络系统
第四章建筑智能化工程
闭路电视监控系统 防盗报警系统 SA 安全防范自动化 电子巡更系统 一卡通系统 对讲系统 FA 消防自动化 消防报警系统 公共广播系统
风管安装就位的程序通常为先上层后下层，先主干管后支管， 先立管后水平管。
风管连 接的技 术要求
风管穿过需要封闭的防火墙体或楼板时，应设预埋管或防护套 管，其钢板厚度不小于1.6mm。风管与防护套管之间用柔性不 燃材料封堵。
通风系统安装
风阀执行器防水措施
风管、风机安装平稳，接口平整、密封良好、连接稳固。
电缆桥架安装
防雷、接地安装
避雷带做法详图
防雷、接地安装
1、防雷引下线的设置要求
2、等电位连接要求
防雷、接地安装
3、机房防雷保护措施
防雷、接地安装
1.避雷带通过建筑物伸缩沉降缝处，应将避雷带向侧面弯成半径为100mm的弧形， 且支持卡子中心距建筑物边缘距离减至400mm。 2.转弯处应成圆弧状，不得形成锐角折弯 。一般不宜小于90度，弯曲半径不宜小 于圆钢直径的10倍，或扁钢宽度的6倍。
（塑料管及复合管 ）
公称直径（mm） 支撑的最大 间距（m） 立管 水平管 12 0.5 0.4 14 0.6 0.4 16 0.7 0.5 18 0.8 0.5 20 0.9 0.6 25 1.0 0.7 32 1.1 0.8 40 1.3 0.9 50 1.6 1.0 63 1.8 1.1 75 2.0 1.2 90 2.2 1.35 110 2.4 1.55
有线电视系统 多媒体会议系统
信息发布系统 OA 办公自动化 信息查询系统 物业管理系统 机房系统 BA 建筑设备自动化
楼宇自控系统 能源计量系统
智能照明系统
综合管路系统
弱电智能化工程
楼宇自控细部做法
弱电智能化工程
通信网络系统机房细部做法
弱电智能化工程
机柜布线及设备安装细部做法
弱电智能化工程
火灾报警及消防联动细部做法
色环尺寸一致
第二章 建筑电气工程
建筑电气工程
室外电气 变配电室 供电干线
电气动力
电气照明
备用及不间断电源
防雷及接地安装
暗管敷设
预埋盒密封处理，用钉子与 模板固定，钢管必须接地跨 接。
预埋盒密封处理，接地跨接用圆钢焊接，焊缝 长度不得小于圆直径的6倍。预埋盒与管子用锁 母连连。
暗管敷设
配合装饰工程布管
配电箱、柜安装
配电箱、柜安装
4、高低压配电间安装品质提升
布置间距合理、设备标 识清晰、安全防护周全
设置挡鼠板、 专用工具柜
母线槽安装
母线槽插接箱设 支架固定。
母线槽安装完毕， 弹簧上部螺母松开。
40
母线槽安装
母线槽插接箱上侧设置 固定支架，连接电箱电 源线用柔性软管保护及 软管两端用连接配件。
弱电智能化工程
消控室要求
弱电智能化工程
温感、烟感的细部做法
弱电智能化工程
布线细部做法一
弱电智能化工程
布线细部做法二
弱电智能化工程
配线架布线细部做法
弱电智能化工程
弱电设备接地要求
弱电智能化工程
设备安装要求
弱电智能化工程
设备安装要求
弱电智能化工程
停车场管理系统要求
弱电智能化工程
中控室模块柜安装要求
通风系统安装
风箱采用减振吊钩
防火阀直径或长边大于等于630mm时， 设置独立支吊架。吊架采用膨胀螺栓固 定。
通风系统安装
风管末端设 防晃支架
通风系统安装
风管局部设防晃支架，整体布局协调、美观
通风系统安装
通风机进风口增加鹅颈弯防水。采用不锈钢软接头，提高强度、 抗腐蚀、抗老化。风机、风管标识齐全。
多股导线绞接时应顺 时针绞接紧密，搪锡 饱满。导线采用压接 帽时，压接后应检查 导线无松动，压接帽 绝缘层无破裂。成排 插座并线时，保护接 地（PE）和接零 （PEN）线禁止串联 连接。
电线、电缆标识
1.在用电设备上应加标识，指明动力和照 明线路引出的盘和线路编号。 2.信号和控制线编号应在所有柜、端子箱、 设备架、控制盘和操作台上标识。 3.大于等于10mm2缆线导体应加标签和带 电缆号的永久标记并固定到电缆的所有端 子端和线盒上。
1、同层排水，直径不同的管子对接配置偏 心。2、配置存水弯。
伸缩节安装小于等于4m。
采暖管道的安装
元宝弯
采暖系统立管 的安装
1.立管必须铅垂敷设；2. 双管采暖系统，供热管位置应在右侧，回 水管应在左侧（面对墙时）且两管中心线相距为80mm。
散热器支管 的安装
1.坡度和坡向要正确、平直；2.绕行管最高点应设放气阀，最低点 应设排水阀；3.遇到墙壁的凸凹障碍及与立管相交时，用45º 的来 回弯及元宝弯绕行；4.支管长度大于1.5m，在中间安装管卡；散热 器中心离墙较立管远时，支管应用来回弯调整距离。
