电压跌落 短时中断和电压渐变抗扰度试验的要点及其对策
电压暂降、短时中断和电压变化的抗扰度试验操作方法

一.实验依据
GB/T 17626.11-2008
二.硬件连接图和描述
描述:UCS 500N正面L接线柱处有两指示灯,分别是PF1、PF2。
当EUT处于电压跌落期间,PF2指示灯亮;处于正常220V电压供电时,PF1灯亮。
UCS 500N背面:(1)排插一定要插在墙壁上220V插座(被校准仪器插座,不是标准器插座接口);找3条导线一端分别插在220V三孔插座,另一端插在PF1、N、PE。
至此才能与插座零线、火线、地线插口相对应。
(2)测量单相EUT,只需将PF2、N接到调压器a、o接口(现场已接好)。
三.实验步骤
首先将被测仪器、UCS 500N开机预热30min。
将被检仪器放在木质板上,按上述硬件连接图接好线后,进行软件方面的设置。
UCS 500N开启后,按F3进入power fail 进行设置,选中F1进行td时间设置,选中F4进行△U设置(调节设置大小,可用旋钮或者←→调节,依如下表格进行设置),按ESC退出。
软件设置好后,对调压器进行不同电压等级的设置,设置电压等级如下表。
点击Test On按钮,选择start开始试验。
四.注意事项
i.所有电压暂降和短时中断完成后,将调压器电压调到0V。
ii.排插应插到墙上被检仪器插座口,而不是标准器插座口,否则造成跳闸。
iii.试验完成后。
将标准器、调压器、被检仪器电源断开,收拾桌面,保持整洁。
电压暂降、短时中断等抗扰度试验的测试标准

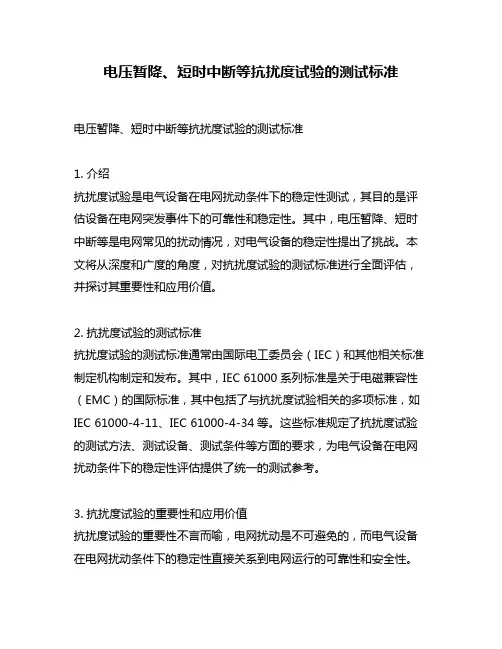

电压暂降、短时中断等抗扰度试验的测试标准电压暂降、短时中断等抗扰度试验的测试标准1. 介绍抗扰度试验是电气设备在电网扰动条件下的稳定性测试,其目的是评估设备在电网突发事件下的可靠性和稳定性。
其中,电压暂降、短时中断等是电网常见的扰动情况,对电气设备的稳定性提出了挑战。
本文将从深度和广度的角度,对抗扰度试验的测试标准进行全面评估,并探讨其重要性和应用价值。
2. 抗扰度试验的测试标准抗扰度试验的测试标准通常由国际电工委员会(IEC)和其他相关标准制定机构制定和发布。
其中,IEC 61000系列标准是关于电磁兼容性(EMC)的国际标准,其中包括了与抗扰度试验相关的多项标准,如IEC 61000-4-11、IEC 61000-4-34等。
这些标准规定了抗扰度试验的测试方法、测试设备、测试条件等方面的要求,为电气设备在电网扰动条件下的稳定性评估提供了统一的测试参考。
3. 抗扰度试验的重要性和应用价值抗扰度试验的重要性不言而喻,电网扰动是不可避免的,而电气设备在电网扰动条件下的稳定性直接关系到电网运行的可靠性和安全性。
通过抗扰度试验,可以评估设备在电网扰动下的响应能力,及时发现设备的脆弱性和缺陷,并采取相应的改进和优化措施,提高设备的稳定性和可靠性。
4. 个人观点和理解在我看来,抗扰度试验不仅仅是一项技术性的测试,更是对电气设备质量和性能的全面检验。
只有经过严格的抗扰度试验,设备的稳定性和可靠性才能得到保证,才能在电网运行时可靠地发挥作用,保障电网的安全运行。
抗扰度试验的测试标准的制定和遵守至关重要,对整个电气设备行业具有积极的推动和引领作用。
5. 总结和回顾通过本文的介绍和探讨,我们对抗扰度试验的测试标准有了更深入的了解。
抗扰度试验的重要性和应用价值不言而喻,而对测试标准的遵守和执行更是电气设备行业发展的基石。
希望本文能够对读者有所启发,引起对抗扰度试验的重视和关注。
在本文的撰写过程中,我按照从简到繁、由浅入深的方式,围绕着电压暂降、短时中断等抗扰度试验的测试标准展开了全面的评估和讨论,以期能够帮助您更深入地理解这一重要课题。

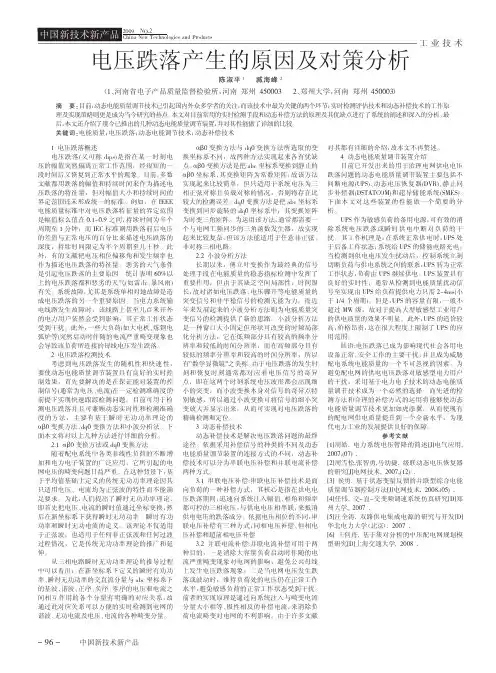

电压跌落产生的原因及对策分析

对其都有详细的介绍,故本文不再赘述。 4 动态电能质量调节装置介绍 目前已开发出来的用于治理电网供电电压
跌落问题的动态电能质量调节装置主要包括不 间断电源(UPS)、动态电压恢复器(DVR)、静止同 步补偿器(DSTATCOM)和超导储能系统(SMES)。 下面本文对这些装置的性能做一个简要的分 析。
结语:电压跌落已成为影响现代社会各用电 设备正常、安全工作的主要干扰,并且成为威胁 配电系统电能质量的一个不可忽视的因素。为 避免配电网的供电电压跌落对敏感型电力用户 的干扰,采用基于电力电子技术的动态电能质 量调节技术成为一个必然的选择。而先进的检 测方法和合理的补偿方式的运用将能够使动态 电能质量调节技术更加如虎添翼,从而使现有 的配电网供电质量提升到一个全新水平,为现 代电力工业的发展提供良好的保障。
2.2 小波分析方法 长期以来,傅立叶变换作为最经典的信号 处理手段在电能质量的稳态指标检测中发挥了 重要作用,但由于其缺乏空间局部性,时间窗 长,故对诸如电压跌落、电压骤升等电能质量的 突变信号和非平稳信号的检测无能为力。而近 年来发展起来的小波分析方法则为电能质量突 变信号的检测提供了新的思路。小波分析方法 是一种窗口大小固定但形状可改变的时频局部 化分析方法,它在低频部分具有较高的频率分 辨率和较低的时间分辨率,而在高频部分具有 较低的频率分辨率和较高的时间分辨率,所以 有"数学显微镜"之美称。由于电压跌落的发生时 刻和恢复时刻通常都对应着电压信号的奇异 点,即在这两个时刻系统电压波形都会出现细 小的突变,而小波变换本身对信号的奇异点特 别敏感,所以通过小波变换可将信号的细小突 变放大并显示出来,从而可实现对电压跌落的 精确检测和定位。 3 动态补偿技术 动态补偿技术是解决电压跌落问题的最终 途径。依据采用补偿信号的种类的不同及动态 电能质量调节装置的连接方式的不同,动态补 偿技术可以分为串联电压补偿和并联电流补偿 两种方式。 3.1 串联电压补偿:串联电压补偿技术是面 向负荷的一种补偿方式,其核心是指在供电电 压跌落期间,迅速向系统注入幅值、相角和频率 都可控的三相电压,与供电电压相串联,来抵消 供电电压的跌落成分。依据电压相位的不同,串 联电压补偿有三种方式:同相电压补偿、恒相电 压补偿和超前相电压补偿 3.2 并联电流补偿:并联电流补偿可用于两 种目的,一是消除大容量负荷启动时伴随的电 流严重畸变现象对电网的影响,避免公共母线 上发生电压跌落现象;二是当电网电压发生跌 落或波动时,维持负荷处的电压仍在正常工作 水平,避免敏感负荷的正常工作状态受到干扰。 前者的实现原理是通过向系统注入与畸变电流 分量大小相等、极性相反的补偿电流,来消除负 荷电流畸变对电网的不利影响。由于许多文献
[电压跌落检测方法及动态电压恢复器控制策略]电压跌落测试
![[电压跌落检测方法及动态电压恢复器控制策略]电压跌落测试](https://img.taocdn.com/s3/m/62ff3456d4d8d15abf234ed1.png)
[电压跌落检测方法及动态电压恢复器控制策略]电压跌落测试电能质量不仅关系到电网的安全经济运行,还对大大小小的电力负荷的正常工作具有一定的影响。
越来越多的用电设备对电能质量非常敏感,电力用户对供电质量的要求也越来越高。
根据有关研究的数据统计可以得出,在电力系统存在的众多电能质量问题中,电压跌落问题是发生率最高且造成损失最严重的电能质量问题,而动态电压恢复器(DVR)能有效地解决电网中存在的暂态电压质量问题,如电压跌落、暂升、短时谐波等。
因此,对动态电压恢复器进行深入研究有助于解决电压跌落问题,提高电能质量,满足电力用户的高要求,具有极大的理论和现实意义。
一、电压跌落简述电压跌落是一种电压暂降现象,即在短时间内供电电压有效值出现突然下降又回升恢复。
电压跌落存在多种不同的定义,其中IEEE将电压跌落定义为供电电压有效值快速下降到90%~10%额定值范围内,并电压有效值变化将持续半个电源周期到1min;IEC所指的电压跌落表示电网中的供电电压下降到90%~1%额定值范围中,并电压有效值变化持续10ms~1min。
采用检查跌落幅值、持续时间和跳变相位等特征向量可以用来判定电力系统中是否存在电压跌落问题,并在此基础上结合动态电压恢复的补偿能力产生指令电压,以补偿敏感负载上的电压跌落幅值和跳变相位。
电压跌落的成因主要包括以下几个方面:短路故障、雷击和大型异步电动机起动等,除此以外,还包括大量的随机因素。
(1)由于输电网或者配电网中出现短路故障,将会使电网电流急剧增大,从而出现公共连接点处的电压跌落情况,并沿着电网扩散开来,进而对网络中的用户产生严重的影响。
其中电压跌落的幅值主要由短路故障类型和故障点距离来引发,而电压有效值的变化持续时间主要是由保护的类型决定,通常为半个周期到数秒之间。
不同类型的短路故障将会产生对称型和不对型两种不同类型的电压跌落现象。
(2)雷击可能会引起绝缘子闪络或线路对地放电问题,若发生此类问题,电力系统中也会发生电压跌落现象。
电压暂降、短时中断和电压变化抗扰度试验

电压暂降、短时中断和电压变化的抗扰度试验Voltage dips, short interruptions and voltage variations immunity tests
⏹试验设备(test equipment)
图
⏹试验目的(test objective)
电压暂降、短时中断和电压变化的抗扰度试验,是检验电子电气设备在遭受诸如晃电、电源中断、低电压等系统电源电压瞬时降低时的性能。
⏹设备主要参数(parameter)
电压范围:0%Un、40%Un、70%Un
持续周期:0.5~50
⏹试验要求(test requirement)
电压暂降和短时中断优先采用的试验等级和持续时间
⏹依据标准(standards)
GB/T 17626.11( idt IEC 61000-4-11) 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
HUAJIAN。
电压跌落 短时中断和电压渐变抗扰度试验的要点及其对策

2009-9-14
QIANZHENYU
8
a) 电压跌落(图示例子在25个周波內电压减小至额定值的70%, 例中跌落在电压过零处发生),正弦波形图
b) 电压跌落(图示例子在tS时间內跌至额定值的40%。图中tr为 电压上升时间,tf为电压下降时间),均方根值图 图1 电压跌落(举例)
2009-9-14
优先采用的电压渐变持续时间、处于低电压的持续时间以 及电压的试验电平见表3所示。表中处于电压变动的斜率 是一个常数,但实际电压可以以阶跃形式变化,阶跃发生 在电压过零的位置上,每次阶跃不应大于UT值的10%,作 为电压渐变的恒定速率,阶跃应考虑为UT值的1%以下。
表3 优先采用的电压渐变试验
电压试验电平 电压减低所需 处于低电压的
2009-9-14
QIANZHENYU
2
1 电压跌落、短时中断和电压渐变的产生 电压跌落是指电压偶然跌到大于10%~15%,持续时间为 0.5周~50周的电压变化;短时中断则是100%的电压跌 落。电压跌落可能是高压、中压和低压电网中偶尔产生的 短路、接地故障,或负荷突然出现大的变化所造成的。
电压中断则可能是故障情况下的连续快速重合闸造成的, 持续时间可能短于0.5秒。 电压跌落和短时中断可能造成的影响有:① 接触器跳闸; ② 电压调整器误动作;③ 逆变器的转换失败;④ 计算机 内存信息丢失等等。
电压表
图6 采用抽头变压器的简易式试验仪器
2009-9-14
QIANZHENYU
16
3.2 对试验仪器的基本性能要求 试验仪器的基本性能要求见表4,试验所选用的试验仪器的 实际性能应等于或优于表4的要求。
表4 试验仪器的基本性能
空载时的输出电压
按表1要求,跌停电压值有±5%的误差
电压暂降短时中断和电压变化的抗扰度试验IEC61000-4-11GB T17626.11标准分析及重点分析苏州昊测整理总结

电压暂降、短时中断和电压变化的抗扰度试验IEC61000-4-11GB/T17626.11标准分析及重点分析1.1电压电压暂降、短时中断和电压变化抗扰度试验起因:电压暂降、短时中断是由电网、电力设施的故障或负荷突然出现大的变化引起的。
在某些情况下会出现两次或更多次连续的暂降或中断。
电压变化是由连接到电网的负荷连续变化引起的。
1.2电压电压暂降、短时中断和电压变化抗扰度试验目的:标准规定了不同类型的实验来模拟电压的突变效应,以便建立一种评价电气和电子设备在经受这种变化时的抗扰性通用准则。
1.3电压电压暂降、短时中断和电压变化抗扰度试验等级:电压暂降试验优先采用的试验等级和持续时间类别a电压暂降的试验等级和持续时间(ts)(50Hz/60Hz)1类根据设备要求依次进行2类0﹪持续时间0.5周期0﹪持续时间1周期70﹪持续时间25/30周o3类0﹪持续时间0.5周期0﹪持续时间1周期40﹪持续时间10/12周o70﹪持续时间25/30周o80﹪持续时间250/300周oX类b特定特定特定特定特定短时中断试验优先采用的试验等级和持续时间类别a短时中断的试验等级和持续时间(ts)(50Hz/60Hz)1类根据设备要求依次进行2类0﹪持续时间250/300周o3类0﹪持续时间250/300周oX类b X短期供电电压变化的时间设定电压试验等级电压降低所需时间(td)降低后电压维持时间(ta)电压增加所需时间(ti)(50Hz/60Hz)70﹪突变1周期25/30周期b Xa特定特定特定对于不具有中线的三相系统的电压暂降试验,根据条款5.1,每次单独对相-相电压进行试验,这意味着进行三个不同系列的试验)。
注:对于三相系统,在相线对相线电压的暂降过程中,电压的变化最好在其他一个或者两个电压上进行。
对于带有一根以上电源线的EUT,在每根电源线都应的单独进行试验。
对EUT进行每种规定的电压变化试验,应在最典型的运行方式下进行三次试验,其间隔10s。
电压暂降、中断、变化试验作业指导书

1. 目的:为使本公司电子产品于电压下降、中断干扰耐受性测试时,能有统一之规范及流程可供依循,特订定本程序书,本试验的目的是仿真电源电压瞬间下降或中断频对电子产品所造成的干扰,并判别其耐受性。
2. 适用范围:执行电源电压下降、中断干扰耐受性测试时,适用之。
3. 名词定义:3.1 电压下降:电子系统的电源电压在一个时间点突然减少,接着在很短的时间内电压又回复正常,发生的时间从半个周期到几秒钟。
3.2 短暂中断(short interruption):电源供应消失一段时间不超过一分钟。
电源的短暂中断可以视为振幅100﹪的电压下降。
3.3 电压变动(voltage variation):电源的电压逐渐地变动到比额定电压值高或低,变动的时间可以是长周期或短周期。
3.4 功能失常(malfunction):设备得到非预期的结果或运作功能中断。
3.5 辅助设备(auxiliary equipment)AE:此设备必须提供待测设备正常操作所需的信号,且此设备可确认待测设备的性能。
3.6 EUT:待测设备。
3.7 Degradation:劣化为EUT受电磁干扰所造成的产品功能障碍。
4. 职责:4.1 本公司电子产品设计评估。
4.2 场地维护。
4.3 提供相关信息于产品设计。
5. 办法:5.1 试验等级:试验电压等级使用额定电压为待测设备的基础。
待测设备拥有的额定电压范围必须依下列方式运用:-如果电压范围不超过额定电压范围所示的最低电压的20﹪。
一个该范围中的单一电压可以被指定为试验等级的基准(U T)。
例如某电源供应器之电压范围在220~240V之间,其范围(20V)不超过220V的20﹪(44V),则该范围中的单一电压可以被指定为试验等级的基准(U T)。
